Бортовые компьютеры на ВАЗ 2107

Бортовой компьютер Штат 07X-1М на Lada 2105-07 в Интернет-магазине запчастей ВАЗ по цене 1 625 руб. рублей. Товар в наличии. Доставка по России.

Ничего не найдено в выбранной области поиска

• Выберите другую область поиска
• Задайте запрос по-другому или установите более мягкие ограничения.
• Подпишитесь на обновления, и мы уведомим вас, когда объявления появятся.

Источник: http://avito.ru/moskva/zapchasti_i_aksessuary?q=бортовой компьютер ваз 2107

Бортовой компьютер ВАЗ 2107

Бортовым компьютером называется «умное» цифровое устройство, которое производит определённые операции по вычислению, получая данные от различных датчиков. То есть «бортовик» — это прибор, который собирает всю необходимую информацию о «самочувствии» систем автомобиля и преобразует её в понятные водителю знаки.

Сегодня на автомобили всех типов устанавливаются два вида бортовых компьютеров:

1. Универсальные, которые включают в себя как специфические технические устройства, так и мультимедийную систему, интернет-гаджеты и прочие функции для удобства и комфорта водителя.

2. Узконаправленные (диагностические, маршрутные или электронные) — приборы, которые отвечают за строго определённое количество систем и механизмов.

Первые бортовые компьютеры появились в конце 1970-х годов. Активное внедрение «бортовиков» в конструкцию авто началось в 1990-х годах. Сегодня эти приборы упрощённо называются ЭБУ — электронный блок управления.

Какой ЭБУ стоит на ВАЗ 2107

Изначально ВАЗ 2107 не комплектовался бортовыми устройствами, поэтому водители были лишены возможности получения оперативных данных о состоянии систем машины. Однако более поздние версии «семёрки» с инжекторным двигателем уже располагают к установке этого прибора.

Заводские модели ВАЗ 2107 (инжектор) не оснащались ЭБУ, но имели специальное посадочное гнездо для устройства и возможности для подключения.

Инжекторная модель «семёрки» обладает множеством самых разных электронных компонентов. Любой водитель знает, что рано или поздно один из этих компонентов может начать работать неправильно или выйти из строя. При этом самостоятельная диагностика поломки в подобных случаях весьма затруднена — опять-таки из-за сложности электронных систем ВАЗ 2107. А установка даже типовой модели ЭБУ позволит своевременно получать данные о поломках и быстро устранять неисправности своими руками.

Таким образом, на ВАЗ 2107 можно установить любой типовой бортовой компьютер, который подходит по дизайну и разъёмам:

• «Орион БК-07»;
• «Штат Х-23М»;
• «Престиж V55–01»;
• UniComp — 400L;
• Multitronics VG 1031 UPL и другие разновидности.

Основные функции ЭБУ для ВАЗ 2107

Любой бортовой компьютер, установленный на ВАЗ 2107, должен выполнять следующие функции:

1. Определять текущую скорость движения автомобиля.
2. Выявлять среднюю скорость езды на протяжении выбранного отрезка пути и за всю поездку.
3. Устанавливать расход горючего.
4. Контролировать время работы мотора.
5. Считать пройденный километраж.
6. Выполнять расчёт времени прибытия в пункт назначения.
7. При сбое в системах авто незамедлительно сигнализировать о проблеме водителю.

Любой ЭБУ имеет экран и индикаторы, которые вставляются в центральную консоль в салоне автомобиля. На экране водитель видит отображение текущих показателей работы машины и может контролировать те или иные компоненты.

Бортовой компьютер на ВАЗ 2107 располагается сразу за панелью приборов, подсоединяясь к датчикам автомобиля. Экран или индикаторы выводятся непосредственно на приборную панель для удобства водителя.

Источник: http://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/bortovoy-kompyuter-na-vaz-2107-inzhektor-shtat.html

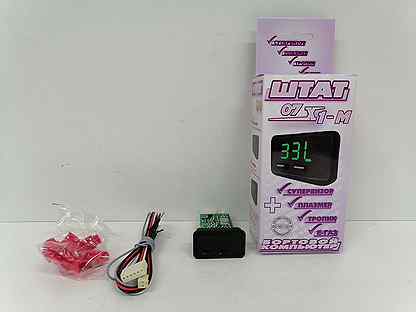

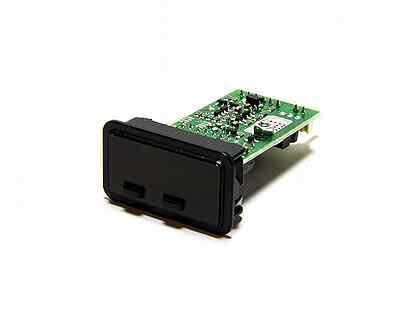

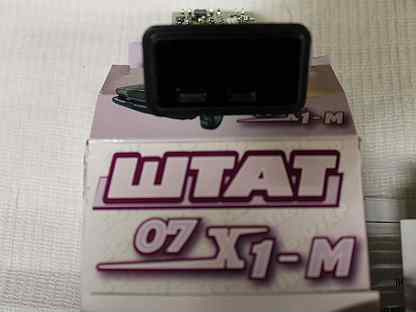

Бортовой компьютер Штат 07X-1М на Lada 2105-07

ПРИМЕНЯЕМОСТЬ:

• ВАЗ 2105, 2107.

Совместим с контроллерами Январь 5.1, Январь 7.2, Итэлма VS 5.1, Воsch М1.5.4(М), Воsch М7.9.7, Воsch МР7.0, Автэл М7.3 (ЕВРО-3), Итэлма М7.3 (ЕВРО-3).

ФУНКЦИИ:

• Автоматическая регулировка яркости дисплея (понижение яркости при включении габаритных огней).
• Энергонезависимая память (сохраняет все значения при снятии клеммы с аккумулятора).
• Ручная подстройка точности показаний по расходу топлива и пробегу в пределах ±30%.

Маршрутный компьютер
БК переходит в режим маршрутного компьютера при нажатии на левую кнопку (первое нажатие отображает обозначение функции, а повторное нажатие в течение секунды переключает функции по кольцу).
НАЧАЛО ПОЕЗДКИ: удержание левой кнопки более двух секунд (“СТАРТ”) в любом режиме означает начало поездки и подтверждается длинным звуковым сигналом. При этом обнуляются путевые счётчики: расход топлива, пробег и время поездки, а также их производные: средняя скорость, средний расход, прогноз пробега на остатке топлива.

Уровень топлива в бензобаке (рассчитанный) — литры.
Первоначально задаётся водителем и корректируется вручную при каждой заправке. По мере расхода топлива БК пересчитывает уровень топлива в баке. Коррекция: удерживайте правую кнопку (“КОРР.”) более 2 секунд. Нажатием левой (уменьшение на 1 л) или правой (увеличение на 5 л) кнопок введите объём залитого топлива. Максимальный уровень — 45 литров. Удержание любой кнопки в режиме коррекции “доливает” до полного бака (43 литра). Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Прогноз пробега на остатке топлива — километры.
Вычисляется делением уровня топлива в баке на средний расход за поездку. Считается неопределённым (на дисплее отображаются чёрточки) при неопределённом уровне топлива в баке (чёрточки в предыдущем режиме) и при неопределённом среднем расходе (пробег меньше 5 км). Режима коррекции не имеет.

Расход топлива за поездку — литры.
Счётчик топлива, израсходованного с начала поездки, обнуляется при удержании левой кнопки (“СТАРТ”) вместе со счётчиком пробега и временем поездки. При значениях до 100 литров точность индикации — 0.1 литра, при больших значениях — 1л. Точность подсчёта топлива можно изменить в пределах ± 30% в режиме коррекции среднего расхода. Режима коррекции не имеет.

Пробег за поездку — километры.
Счётчик пройденного расстояния с начала поездки обнуляется при удержании левой кнопки (“СТАРТ”) вместе со счетчиком топлива и временем поездки. При значениях до 100 км точность индикации — 0.1 км, при значениях от 100 до 1000 км — 1 км, при больших — 10 км. Режима коррекции не имеет.

Время поездки — часы, минуты.
Счётчик времени включённого зажигания обнуляется при удержании левой кнопки (“СТАРТ”) вместе со счётчиком топлива и пробега. Точность индикации: при значениях меньше 10 часов — 1 минута, при больших — 10 минут. Режима коррекции не имеет.

Средний расход топлива за поездку — л/100км.
Вычисляется делением расхода топлива на пробег — за поездку. При пробеге меньше 5 км средний расход топлива считается неопределённым (чёрточки на экране). Коррекция: удерживайте правую кнопку (“КОРР.”). Введите поправку при расчёте топлива в пределах ± 30%. БК сразу пересчитывает все значения, связанные с топливом, за исключением уровня топлива в баке. Нажатие левой кнопки (“СТАРТ”) в режиме коррекции уменьшает на 1%, нажатие правой кнопки (“КОРР.”) — прибавляет на 1%. Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Средняя скорость поездки — км/ч.
Вычисляется делением пробега за поездку на время поездки. При времени поездки меньше 5 минут считается неопределённой (черточки на экране). Коррекция: удерживайте правую кнопку (“КОРР.”). Введите поправку при расчёте пробега в пределах ± 30%. Влияние поправки начинается с момента ее введения. Нажатие левой кнопки (“СТАРТ”) в режиме коррекции уменьшает на 1%, нажатие правой кнопки (“КОРР.”) — прибавляет на 1%. Выход из режима коррекции происходит автоматическичерез 5 секунд после последнего нажатия на любую кнопку.

Диагностический тестер
БК переходит в режим диагностического тестера при нажатии на правую кнопку (“КОРР.”) (первое нажатие отображает название функции, а повторное нажатие в течение секунды — переключает функции по кольцу).

Диагностические коды электронной системы управления двигателя.
Причину включения лампы “СНЕСК ЕNGINЕ” на приборной панели Вашего автомобиля Вы можете узнать, перейдя в этот режим. На дисплее бегущей строкой отображается порядковый номер кода и сам код. При отсутствии кодов в памяти контроллера на экране отображаются чёрточки. Коррекция: удерживая правую кнопку (“КОРР.”) можно удалить диагностические коды из памяти контроллера системы впрыска. Подтверждение удаления (положительный ответ контроллера впрыска) сопровождается трёхтональным сигналом. Если причина возникновения кода не устранена, то он появится вновь (иногда это происходит очень быстро и может показаться, что БК не может удалить код).

Температура охлаждающей жидкости — градусы Цельсия.
БК постоянно контролирует эту температуру. При превышении порога 110°С БК автоматически переходит в режим аварийной сигнализации. Дальнейшая эксплуатация автомобиля при такой температуре может привести к дорогостоящему ремонту. Коррекция: для включения и отключения режима автоматического управления вентилятором системы охлаждения удерживайте правую кнопку (“КОРР.”). Порог включения можно изменять в пределах от 90°С до 105°С. Для отключения управления установите порог выше 105°С (на экране загорится надпись “ОFF”). Удержание правой кнопки (“КОРР.”) быстро отключает управление, а левой кнопки (“СТАРТ”) — включает и устанавливает порог 98°С. Горящая точка говорит о том, что вентилятором управляет БК. Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Напряжение в бортовой сети — Вольты.
При работающем двигателе напряжение должно быть 13.5…14.2 Вольта (нормальная работа генератора). Напряжение больше 15 Вольт приведёт к вскипанию электролита из аккумулятора и выходу из строя ламп. При напряжении менее 12.5 Вольт не происходит подзарядки аккумулятора. БК постоянно контролирует напряжение в бортовой сети и автоматически переходит в режим сигнализации при выходе напряжения за пределы 12…15 Вольт при работающем двигателе. Режима коррекции не имеет.

Тахометр — об/мин (х1000).
Этот режим позволит Вам проконтролировать процесс управления холостым ходом двигателя. При нормальной работе регулятора холостого хода (РХХ) и отсутствии проблем в системах подачи топлива и воздуха величина оборотов должна изменяться в пределах не более ± 20 об/мин. Режима коррекции не имеет.

Положение дроссельной заслонки — %.
Этот режим позволяет проверить исправность датчика положения дроссельной заслонки (ДПДЗ). Для этого включите зажигание, не заводя двигатель и плавно нажимайте на педаль акселератора. Показания БК должны плавно изменяться от 0 до 100. Если показания изменяются скачком — датчик не исправен. Если при нажатии педали “до упора” они меньше 100 — отрегулируйте ход педали. Режима коррекции не имеет.

Текущий расход топлива — л/ч или л/100км.
Этот режим позволяет изменять стиль езды так, чтобы добиться максимальной экономичности. При скорости менее 20 км/час показания в л/ч — точка мигает, при большей скорости в л/100км — точка горит постоянно. Режима коррекции не имеет.

Спидометр — км/ч.
Более точный, чем штатный спидометр в панели приборов. Может быть полезен, если штатный спидометр не исправен или отключен по каким-либо причинам. Коррекция: для включения и отключения режима контроля скорости удерживайте правую кнопку (“КОРР.”). Порог срабатывания данного сигнализатора можно изменять от 20 км/час до 180 км/час. Удержание правой кнопки (“КОРР.”) в режиме коррекции быстро отключает сигнализатор (на экране загорается “ОFF”), а левой кнопки (“СТАРТ”) — включает и устанавливает порог 70 км/час. Нажатие левой кнопки (“СТАРТ”) в режиме коррекции уменьшает на 1 км/час, нажатие правой кнопки (“КОРР.”) — прибавляет на 1 км/час. Выход из режима коррекции происходит автоматически через 5 секунд после последнего нажатия на любую кнопку.

Сигнализаторы
Переход в режим аварийной сигнализации происходит автоматически. Отключить звук аварийного сигнализатора можно, нажав на любую кнопку. Блокировка звука снимается при выключении зажигания. Сигнализаторы блокируются отдельно друг от друга.

Перегрев двигателя.
Включается при превышении температуры двигателя порога 110°С. На экране отображается текущая температура.

Авария в бортовой сети.
Включается при выходе напряжения в бортсети за пределы 12…15 Вольт при работающем двигателе. При неработающем двигателе этот сигнализатор заблокирован.

Контроль скорости.
Если контроль скорости включён (в режиме коррекции спидометра) и скорость превышает установленный порог, то БК издает короткий двухтональный сигнал, не изменяя текущего режима работы. Повторное срабатывание происходит только при предшествующем уменьшении скорости ниже порога на 10 км/час.

Предупреждение о невыключенных габаритных огнях.
Если при выключении зажигания габаритные огни остались включенными, то БК издаст короткий сигнал.

Дополнительный сервис
Автоматическое управление вентилятором.
При высокой температуре наружного воздуха или при низком качестве охлаждающей жидкости, возможно её закипание. В контроллере впрыска порог включения вентилятора системы охлаждения выбран 101°С или даже 105°С. Как показывает практика, иногда это значение неоправданно завышено. БК может управлять вентилятором, причём порог включения можно изменять, а порог выключения всегда на 4°С меньше. По умолчанию эта функция отключена и включить её можно из режима “Температура охлаждающей жидкости”.

Счётчик времени стоянки автомобиля — часы/минуты.
Просмотр возможен только при выключенном зажигании нажатием на любую кнопку. Автоматически запускается при скорости меньше 15 км/час и сбрасывается при большей скорости. Запуск или остановка двигателя не вызывают его обнуления. Принудительно обнулить этот счётчик можно, удерживая левую кнопку (“СТАРТ”) более 2 секунд (сброс подтверждается коротким двойным сигналом). При горящих габаритных огнях этот режим включен постоянно. Нажатием на правую кнопку (“КОРР.”) можно принудительно включить дисплей на 1 час.

Сушка и прогрев свечей — секунды.
В сложных погодных условиях (влажная погода, отрицательная температура) предварительная просушка и прогрев свечей в несколько раз повышает вероятность его удачного запуска. Функция доступна только сразу после включения зажигания и при температуре двигателя менее 40°С. При нажатии на левую кнопку (“СТАРТ”) запускается таймер на 120 секунд. Во время хода таймера происходит сушка и прогрев свечей. Продлить период сушки можно, повторно нажав на левую кнопку (“СТАРТ”), прервать — нажав на правую кнопку (“КОРР.”) или запустив двигатель. После окончания прогрева и сушки свечей — БК издаст звуковой сигнал и перейдёт в обычный режим работы — свечи просушены и прогреты, запускайте двигатель.

Функция “ФОРСАЖ”.
Запуск функции “ФОРСАЖ” немедленно приведет контроллер в состояние первоначальных заводских установок для бензина с октановым числом не ниже 95, исключая длительный период самообучения (16 ездовых циклов, предусмотренных программой контроллера без запуска функции “ФОРСАЖ”). При этом восстановится динамика и расход топлива до нормальных значений. Мы рекомендуем включать данный режим в следующих случаях: — при снижении мощности двигателя из-за низкого качества топлива — при повышенном расходе топлива — при сбоях контроллера ЭСУД — при переходе с питания газом на бензин для автомобилей, оборудованных газобалонной аппаратурой. Для запуска функции “ФОРСАЖ” удерживайте правую кнопку (“КОРР.”) более 2-х секунд в режиме индикации функции “ТАХОМЕТР”, при этом звучит звуковой сигнал.

Внимание! При включении функции “ФОРСАЖ” на холостом ходу двигатель может остановиться, в движении запуск функции “ФОРСАЖ” может инициировать кратковременный сбой в работе двигателя. Это свидетельствует о восстановлении первоначальных заводских установок для бензина с октановым числом не ниже 95 и неисправностью не является.
Внимание! Если после активации функции “ФОРСАЖ” на стоящем автомобиле двигатель запускается с трудом, то это неисправностью не является и свидетельствует о том, что переобучение контроллера запущено успешно.

Яркость дисплея.
Для изменения яркости дисплея надо нажать две кнопки БК одновременно

Гарантия 6 месяцев.

Совместимость:

Автомобиль	Год выпуска	Контроллер
ВАЗ-2105, 2107 (инжектор)	1982 — н.в.	ЯНВАРЬ 5.1
ЯНВАРЬ 7.2
ИТЕЛМА VS 5.1,
АВТЕЛМ73 (ЕВРО-3)
ИТЕЛМАМ7.3 (ЕВРО-3),
ИТЕЛМАМ74К (ЕВРО-3).

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

  Оплата на карту «Тинькофф»

  Оплата на карту «ВТБ»

 Наложенный платеж (оплата при получении)

 Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

·        до 1 000 руб. включительно — 80 руб. + 5% от суммы

·        свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

·        свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

·        свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Источник: http://33sport.ru/catalog/elektirika_vaz/bortovye_kompyutery_vaz/bortovye_kompyutery_na_lada_2105_2106_2107/bortovoy_kompyuter_shtat_07x_1m_na_lada_2105_07/

Поддерживаемые протоколы:

• ЯНВАРЬ 5.1
• ЯНВАРЬ 7.2
• ИТЕЛМА VS 5.1
• АВТЕЛМ73 (ЕВРО-3)
• ИТЕЛМАМ7.3 (ЕВРО-3)
• ИТЕЛМАМ74К (ЕВРО-3)

Источник: http://msk.elm327rus.ru/shtat-07×1-m/

Технические данные

Технические данные для данного товара отсутствуют.

Источник: http://msk.elm327rus.ru/shtat-07×1-m/
