Датчик давления масла ВАЗ 2110: где находится, как проверить

Где находится датчик давления масла на ВАЗ-2112 16 клапанов. Советы автовладельцам и автолюбителям.

Где находится датчик давления масла?

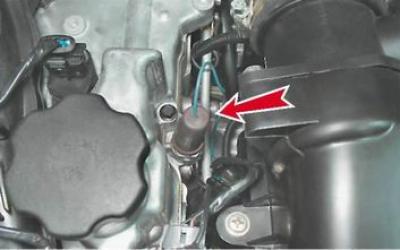

На 16-ти клапанных двигателях ВАЗ-2112 датчик расположен с левой стороны двигателя, на торце корпуса у подшипников распределительного вала.

Источник: http://carfrance.ru/gde-naxoditsya-datchik-davleniya-masla-na-16-ti-klapannoj-vaz-2112/

Лада 2112 2004, двигатель бензиновый 1.5 л., 79 л. с., передний привод, механическая коробка передач — своими руками

Источник: http://drive2.ru/l/470384819331662140/

Архив объявлений

Смотрите все объявления в архиве

Источник: http://baza.drom.ru/moskva/sell_spare_parts/ /� � �/model/� 2112/

Датчик давления масла

Номер технической информации: circuit N.C. Поиск Номер технической информации: circuit N.C. Поиск Давление [бар]: 0,35
Размер резьбы: M14x1,5 Поиск Размер резьбы: M14X1,5 mm
Давление (бар) от: 0,29
Давление [пси] до: 0,53 Поиск Давление переключения [бар]: 0,4
Размер резьбы: M14x1.5
Устройство с размыкающим контактом Поиск

Источник: http://exist.ru/Catalog/Global/Parts.aspx?i=E3300016&id=12F00000_805

Снятие

На двигателях 2112, 21114 и 21124 снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).

На двигателях 2112 и 21124:

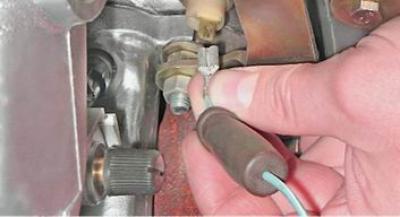

1. Снимаем с датчика защитный чехол и отсоединяем наконечник провода от вывода датчика.

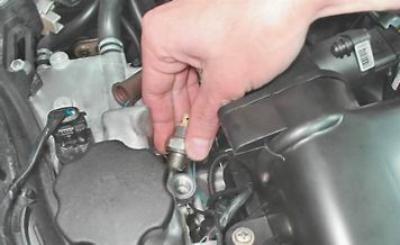

2. Торцовым ключом на 21 мм отворачиваем датчик и снимаем его.

На двигателях 2111 и 21114:

1. Снимаем с датчика защитный чехол и отсоединяем наконечник провода от вывода датчика.

2. Накидным ключом на 21 мм отворачиваем датчик и снимаем его.

Замечание. Проверить датчик можно только на специальном стенде или заменив его заведомо исправным

Источник: http://vazbook.ru/10/2112/electrics/device/datchik-avariynogo-davleniya-masla-v-dvigatele-zamena

Когда нужно менять датчик давления масла

В среднем это нужно делать через 10 тысяч км пробега. Кроме пройденного расстояния на необходимость скорой замены масла влияет и режим вождения автомобиля.  Например, длительная работа двигателя под повышенными нагрузками на дорогах плохого качества (буксование). И, конечно же, смена времени года — зимой (при холоде более — 5° C) и летом (при повышении температуры атмосферы после холодов до +5° C).

Контроль за работой моторного масла в двигателе ВАЗ 2110 обеспечивают несколько датчиков:

1. датчик давления моторного масла;
2. датчик уровня моторного масла.

Источник: http://vaz-2110.ru/elektrika-i-provodka/zamena-datchika-davleniya-masla-na-vaz-2110.html

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Источник: http://avtonomnaya-gazifikaciya.ru/priora/davlenie-masla-vaz-2112-16-klapanov.html

Предназначение и местонахождение

Датчик давления масла ВАЗ 2110 представляет собой устройство, использующееся для оповещения автовладельца о низком уровне давления расходного материала в моторе. Благодаря этому контроллеру владелец «десятки» может своевременно определить причину неисправности, а также избежать возможные проблемы, которые могут произойти в результате «сухой» работы силового агрегата. Но следует учитывать, что если на приборке резко загорелась лампа масла на ВАЗ 2110, от есть вероятность, что проблема заключается в самом регуляторе.

Чтобы проверить устройство, его надо для начала найти — располагаться девайс может в двух местах, в зависимости от конструктивных особенностей мотора:

1. На двигателе 8 клапанов устройство расположено на задней части силового агрегата, справа в разъеме головки блока, неподалеку от щитка ремешка. К ДДМ подключается один провод.
2. Что касается двигателей 16 клапанов, то в данном случае ДДМ следует искать также на задней части ДВС, только слева, непосредственно на блоке распредвала. К этому контроллеру также подключается один провод, однако, рядом с ним расположено еще два пучка с проводкой (автор видео — канал Авто_Ремонт).

Источник: http://bolt-taxi.com/gde-nahoditsya-datchik-davleniya-masla-na-vaz-2112-16-klapanov/

Предназначение датчика

Датчик давления масла, предназначен для своевременного и точного информирования водителя о низком давлении смазки внутри двигателя внутреннего сгорания. Так, как только быстрое обнаружение подобной неисправности позволит в самые кратчайшие сроки избежать лишних проблем и ещё больших поломок двигателя. Ни для кого не секрет, что «сухая» работа двигателя может нанести очень серьёзный вред мотору. Но с другой стороны, не стоит бить сразу панику и делать выводов, достаточно сначала проверить сам датчик.

Ошибки при поспешных выводах

Когда загорается лампа давления масла, многие автовладельцы бьют тревогу и начинают устранять эту проблему всеми, но не самыми важными способами, и к ним относятся:

• Смена масла и замена топливного фильтра.
• Производят её промывку.
• Проводят замер давления.

Но после этого, результата, так и не происходит! Поэтому всегда, в первую очередь проверяйте датчик давления масла, так как эта причина самая частая и распространённая.

Проверка датчика

Производить проверку работоспособности датчика, необходимо в следующем порядке:

1. Демонтируем провод с датчика и прислоняем его на «массу», можно на корпус мотора.
2. Проверяем горит ли снова лампочка на панели приборов.
3. Если лампа перестала гореть, значит проводка исправна и можно переходить на следующий этап по демонтажу неисправного датчика.
4. А если продолжает гореть, значит необходимо «прозванивать» провода на всём этапе от датчика до панели приборов на факт выявления пробоя или замыкания в цепи.

Источник: http://carfrance.ru/gde-naxoditsya-datchik-davleniya-masla-na-16-ti-klapannoj-vaz-2112/

Замена датчика давления масла

Для работы нам потребуется только лишь гаечный ключ на «21».

Замену производим следующим образом:

1. Когда датчик обнаружен, очищаем его поверхность и около него от грязи и отложений, для того, чтобы часть грязи не попала в двигатель.
2. Затем отключаем колодку питания от него.


   При демонтаже осматриваем его на наличие дефектов и повреждений.

3. При помощи ключа на «21» выкручиваем датчик с места фиксации.


   Гайку достаточно просто сорвать, а потом просто открутить её вручную.

4. При демонтаже обратите внимание на то, чтобы алюминиевое уплотнительное кольцо также вышло из посадочного места.
5. Производим установку нового датчика в обратном порядке.


   Обратите внимание на качество соединения.

6. Обратите внимание, что при установке, уплотнительное кольцо должно быть новое.
7. После затяжки подсоединяем к датчику провод, предварительно осмотрев его на наличие повреждений и следов коррозии, если такие будут обнаружены производим очистку.

Таким не хитрым способом, работы по замене датчика можно считать завершёнными.

Источник: http://carfrance.ru/gde-naxoditsya-datchik-davleniya-masla-na-16-ti-klapannoj-vaz-2112/

Аварийная индикация

Конечно сейчас практически во всех авто, есть аварийная индикация на полное отсутствие давления, это всем нам известная — «горящая масленка». Если она не тухнет какое-то время после пуска, например секунд 10 – 20 это одно, тут практически всегда вина масляного фильтра. Но вот если лампа горит постоянно, то это уже тревожный звоночек. Возможно, просто накрылся датчик давления масла, а возможно вышел из строя масляный насос.

В любом случае аварийная индикация очень важна, и шутить с ней я вам не советую, все же это чревато — капитальным ремонтом двигателя.

Запомните это правило, если загорелась лампа, то глушим авто и желательно сразу на СТО, либо эвакуатор, либо на буксире.

Источник: http://avtonomnaya-gazifikaciya.ru/priora/davlenie-masla-vaz-2112-16-klapanov.html

К сведению автовладельцев

Достаточно часто процедура самостоятельной замены заканчивается фиаско, поскольку установка нового прибора не дает никакого результата, из-под него продолжается течь смазывающей жидкости.

Но тут дело вовсе не в кривизне ваших рук или отсутствии опыта ремонта. Если вы все сделали согласно инструкции, виновником сложившейся ситуации уже являетесь не вы, а сам датчик.

Статистика показывает, что примерно 40% всех реализуемых на рынке автозапчастей, являются подделками.

Потому ваша задача — взять купленный вами брак вместе с чеком и отправиться в магазин, где вы его приобрели. Сотрудники магазина обязаны вам обменять устройство, либо вернуть деньги. Конечно же, если чек вы не сохраните, вернуть деньги или поменять датчик вы не сможете согласно закону. Потому подумайте дважды перед тем, как выкидывать эту бумажку.

Еще один важный совет — избегайте подобных покупок на так называемых стихийных рынках. Именно там сосредоточено наибольшее количество подделок и бракованных устройств. Есть множество надежных, сертифицированных точек по продаже автозапчастей. Если же обратиться на СТО для замены датчика, придется заплатить больше, чем при самостоятельном ремонте, однако вам будет предоставлена гарантия качества. Своего рода защита от подделки.

Источники

• https://vaz-2110.ru/elektrika-i-provodka/zamena-datchika-davleniya-masla-na-vaz-2110.html
• https://CreativAuto.ru/ustrojstvo-dvigatelya/datchik-masla-vaz-2110-8-klapanov.html
• https://MasteraVaza.ru/sovremennye-modeli/remont-i-ekspluataciya-sovremennye-modeli/kontrolnaya-lampa-nedostatochnogo-davleniya-masla-vaz-2110-472
• https://zapchasti.expert/datchiki/datchik-davleniya-masla/datchik-davleniya-masla-vaz-2110.html
• https://carnovato.ru/vaz-2110-gorit-lampa-davleniya-masla/
• https://avtozam.com/vaz/2110/datchik-davleniya-i-urovnya-masla/
• https://www.syl.ru/article/371124/datchik-davleniya-masla-vaz—opisanie-ustanovka-proverka
• https://prometey96.ru/modeli/datchik-davleniya-masla-vaz-2110.html
• https://auto-self.ru/datchik-urovnya-masla-vaz-2110-kak-on-rabotaet-i-zachem-nuzhen/
• https://auto-rmnt.ru/dvigatel/zamena-datchika-urovnya-masla-vaz-2110.html
• https://luxvaz.ru/vaz-2110/118-datchik-davleniya-masla.html

Источник: http://kraiavto.ru/vaz-2110/datchik-davlenija-masla-vaz-2110-gde-nahoditsja-zamena/

Замена датчика масла ваз 2108 своими руками

Если старый датчик приходит в негодность, то его не ремонтируют. Как и было сказано выше, заменяют датчик уровня масла в том случае, когда загорается лампочка на панели приборов. Но сразу к замене не приступают, а проводят следующие действия:

• проверяют цепь от самого датчика до контрольной лампы;
• проверяют масляный насос и масляный фильтр.

Если все указывает на то, что причиной загорания лампочки является датчик, его заменяют. Данное видео поможет сделать все правильно.

Приступаем:

• автомобиль поднимаем на смотровую яму;
• находим датчик, находящийся возле масляного насоса (фото ниже), и отсоединяем провод;

Замена датчика давления масла на ваз

• берем ключ на 21 и отворачиваем сам датчик.

Совет. Датчик снимается вместе с уплотнительным кольцом алюминиевого типа. Данное кольцо рекомендуется заменить на новое при установке, даже если с виду оно выглядит годным.

Представленная выше статья поможет своими силами провести замену датчика давления масла, даже если Вы находитесь в пути. Сама операция не представляет собой никакой сложности, а пошаговая инструкция поможет сделать все правильно. Таким образом, можно будет не только смело отправляться в дорогу на дальние расстояния, но и неплохо сэкономить. Как известно, в автосервисах услуги ремонтные стоят недешево, а цена на работы, где нужно использовать много ручного труда, вообще высока не по меркам. Так что данная статья – это идеальное руководство для автомобилистов, которые делают все самостоятельно.

Источник: http://garage-mo.ru/sovety/zagorelsya-datchik-davleniya-masla-vaz-2110.html

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Редукция (от лат. reductio возвращение приведение обратно) — упрощение, сведение сложного к более простому, обозримому, понимаемому, более доступному для анализа или решения; уменьшение, ослабление чего-либо.

Большой Энциклопедический словарь

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Источник: http://avtonomnaya-gazifikaciya.ru/priora/davlenie-masla-vaz-2112-16-klapanov.html

Вкладыши коленвала

Давление в системе может упасть и по причине сильного износа коренных или шатунных вкладышей коленчатого вала. Такое явление встречается на двигателях, которые прошли без капремонта более 200 тыс. км. Обнаружить подобную неисправность можно только после разборки двигателя.

Изношенные вкладыши пропускают больше масла, что сказывается на величине давления в системе
