Диагностический разъем ваз 2109 7.1.6 Самодиагностика систем электронного управления второго поколения OBD II Самодиагностика систем электронного

Лада 2109 Baltic в серии L › Бортжурнал › Самодиагностика мозгов.Прошу помощи!

Всем привет)
На этот раз проблемы с мозгами, пару дней назад, несколько раз высвечивалась лампа «Check Engine» и гасла, но при этом на езду никак не влияло.Ночами не спал, покоя не давала, на диагностику ехать времени нет.Раньше частенько попадалась на глаза реклама с колодкой, шнуром и диском для самодиагностики, тут решил ее поискать, но на свои мозги(а мозги у меня gm isfi-2s) так и ничего не нашел, может плохо искал, поэтому, если кто-то что-то знает, скиньте, заранее спасибо.И во время поисков нарвался на статью самодиагностики без всяких колодок, может кому пригодится.

Все очень просто.
Для связи с ЭБУ служит колодка диагностики. Колодка диагностики расположена на автомобиле ваз 2108, ваз 2109, ваз 21099 под панелью приборов с правой стороны рядом с ЭБУ. Коды неисправностей автомобиля, хранящиеся в памяти ЭБУ, могут быть прочитаны специальным диагностическим прибором или подсчетом числа вспышек лампы «CHECK ENGINE». Для считывания кодов неисправностей лампой необходимо соединить перемычкой с «массой» контакт В колодки диагностики с контактом А, который соединен с «массой» двигателя.

Маркировка контактов колодки диагностики ваз 2108, ваз 2109, ваз 21099
А — контакт, соединенный с «массой»; В — диагностический контакт для подачи сигнала на ЭБУ; G — контакт управления электробензонасосом; М — контакт выдачи информации (канал последовательных данных)
Когда контакты А и В будут соединены, поверните на автомобиле ключ в выключателе зажигания в положение I (зажигание), при этом двигатель работать не должен. В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код «12».Это должно происходить в таком порядке: вспышка, пауза (1-2 сек), вспышка, вспышка — длинная пауза (2-3 сек) и так еще два раза.
Код «12» говорит о том, что работает система самодиагностики, если код»12″ не работает значит, неисправна сама система ЭБУ. После высвечивания кода «12» лампа «CHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код «12», если кодов неисправностей нет. Если в памяти ЭБУ хранится более одного кода неисправностей, каждый из них высвечивается трижды.

ПРЕДУПРЕЖДЕНИЕ
По окончании диагностики разрешается размыкать контакты А и В колодки диагностики через 10 сек после выключения на автомобиле ваз 2108, ваз 2109, ваз 21099 зажигания.

Так же есть номера кодов:
13 Отсутствует сигнал датчика кислорода
14 Низкий уровень сигнала датчика температуры охлаждающей жидкости
15 Высокий уровень сигнала датчика температуры охлаждающей жидкости
16 Высокий уровень бортового напряжения
19 Ошибка датчика положения коленвала
21 Высокий уровень сигнала датчика положения дросселя
22 Низкий уровень сигнала датчика положения дросселя
24 Отсутствие сигнала датчика скорости автомобиля
34 Неправильный сигнал датчика расхода воздуха
35 Отклонение оборотов холостого хода
41 Неисправность датчика распределительного вала
42 Неисправность цепи управления зажиганием
43 Неисправность цепи управления по детонации
44 Забедненный датчик кислорода
45 Обогащенный датчик кислорода
49 Диагностика потери вакуума
51 Ошибка запоминающего устройства калибровок
53 Неисправность потенциометра регулировки СО (окиси углерода)
54 Неисправность потенциометра октан-корректора
55 Обеднение при высокой нагрузке на двигатель
61 Деградация датчика кислорода

Провел всю эту операцию и высветился у меня код ошибки «15»-Высокий уровень сигнала датчика температуры охлаждающей жидкости.Один умный человек сразу же сказал под замену, но хочу узнать в чем причина и так ли это, вопрос:КАК ЭТО ПРОВЕРИТЬ?
И еще, может быть кто-то сталкивался с такими мозгами, искал в инете, но ничего не нашел, на 2-ом фото, релюшки и предохранители, кто за что отвечает?

Нравится 19 Подписаться

Источник: http://ladafakt.ru/kolodka-diagnostiki-vaz-2109.html

Расположение OBD2 и GM12 диагностического разъема у ВАЗ 2114, 2113 — фото и распиновка

Время прочтения

Сложность материала:

Для любителей — 3 из 5

Для диагностики ВАЗ 2114, 2113 или прошивки ECU автовладельцам, диагностам или механикам необходимо знать расположение OBD2 диагностического разъема, а так же его распиновку и тип. Для прошивки электронного блока или его замены нужно так же знать расположение ЭБУ и назначение выводов.

У автомобиля ВАЗ 2114 тип колодки зависит от года выпуска и типа ЭБУ:

Источник: http://motorchina-online.ru/novosti/diagnosticheskij-razem-vaz-2109.html

Где находится разъем для диагностики у ВАЗ-2114

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.

Фото расположения колодки:

Про ЭБУ и его расположению написано в статье «Диагностика ВАЗ 2114» . Далее представлена распиновка разъема OBD2 и назначение контактов электронных блоков управления, которые ставились на Четырнадцатые модели ВАЗ.

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем: Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Источник: http://motorchina-online.ru/novosti/diagnosticheskij-razem-vaz-2109.html

Лада 2108 1990, двигатель бензиновый 1.3 л., 63 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

Лада 2108, 1991

Лада 2108, 1993

Лада 2108, 1994

Лада 2108, 2001

Источник: http://avtorazbor59.ru/stati/diagnosticheskij-razem-vaz-2109.html

Самостоятельная компьютерная диагностика автомобилей ВАЗ: что может быть проще?

Автомобили ВАЗ пользуются большой популярностью благодаря доступной цене, надежности и наличию запчастей на авторынке. Многие водители знакомы с конструкцией автомобиля, поэтому могут выполнить ремонт самостоятельно. В статье рассказывается о самодиагностике, рассматривается диагностическое оборудование, в том числе адаптер для диагностики на автомобиле ВАЗ.

Источник: http://motorchina-online.ru/novosti/diagnosticheskij-razem-vaz-2109.html

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

• перепрошить китайский сканер;
• приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

Источник: http://russia-car-gid.ru/diagnosticheskij-razem-vaz-21099/

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

1. 4-й и 5-й контакты – выходы GND.
2. 16-й контакт – +12 В (линия питания).
3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

1. Контакт H – +12 В (линия питания).
2. Контакт G – +12 В для бензонасоса.
3. Контакт A – GND-выход.
4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Источник: http://adaptsport.ru/vaz/diagnosticheskij-razem-vaz-2109.html

Лада 2108 Сафари › Бортжурнал › Колодка диагностики. +немного запов

Общая схема подключения:

Не принципиально, но ССССССССР-е запы всегда радуют глаз, нарыл некие экз-ры:

Заглушки правого зеркала:

Приборная панель ссср)

Бензофильтр, спасибо за подгон thebestofmyself

Газовые опоры 3ей двери, т.к. мои уже мертвы (:

Бачок расширительный, старых запасов, мой был негерметичным:

Резина СССР ЕХ-85 (ЕХ — раннее название БЛ-85) и БЛ-85, тоже, соответсвенно новая и очень старая, 86ые,88ые года)

Штамповки старого образца (о них подробнее позже) — 88г.в.) Новые 2 шт. только(((

Нашлась арматура для карт дверей 2108, т.е. старого образца, с длинной ручкой. Где бы найти сами карты)))) За подгон спасибо //////Ник не могу вспомнить(((((

P/S/ Ищу карты старого образца в норм состоянии

Источник: http://motorchina-online.ru/novosti/diagnosticheskij-razem-vaz-2109.html

Установка бортового компьютера на авто ВАЗ 2109

Несмотря на то, что цена бортового компьютера достаточно высокая, иметь его в автомобиле очень полезно. Устройство считывает данные, расположенные в электронном блоке управления двигателем, а затем их отображает на дисплее БК.
Так можно выполнить настройку отображения температуры охлаждающей жидкости. мгновенный расход топлива, оборотов скорости, остаток топлива в баке, напряжение бортовой сети и другие показатели. Большим плюсом бортового компьютера является наличие функции маршрутного компьютера.
С ее помощью можно вычислить пробег автомобиля на оставшемся топливе, вычислить средний расход топлива и другие параметры. Кроме того бортовой компьютер коды ошибок может считывать из памяти контролера.
Это облегчает поиск поломок и заменяет диагностику в сервисном центре.

• Подводятся к устройству провода питания:

1. постоянного +12В;
2. инициирующее запуск БК;
3. появляющиеся после включения габаритов. В этом случае в темное время притушивается на БК дисплей, при включении габаритов автомобиля;
4. массы.

• Подается с ДТУ (датчика уровня топлива) сигнал.
• Подключается линия диагностики контролера «K-line».

Для первых четырех пунктов используется колодка диагностики ВАЗ 2109 подключения бортового компьютера. В этом случае используются переходники, входящие в комплект БК.
При ее отсутствии можно использовать для питания — прикуриватель(см.Замена прикуривателя своими силами ), для запуска БК — замок зажигания, лампу подсветки прикуривателя, которая загорается при включении габаритных лампочек и располагается вблизи со штатным местом для БК, масса берется тоже с прикуривателя.

Совет: При проведении любых манипуляций с электропроводкой авто ВАЗ 2109, нужно отключить массу аккумулятора, что предотвратит короткие замыкания и пожар.

Колодка диагностики ВАЗ 21093

Если в комплект БК входит датчик внешней температуры с длинным проводом, датчик размещается слева в углу переднего бампера. Здесь, на показания датчика, температура оказывает меньшее влияние.
Провод с датчиком из салона выводится через, расположенное в моторном щите, отверстие под тросик спидометра. Дальнейшую настройку БК может показать инструкция по эксплуатации устройства.
Как правильно подключается колодка диагностики на ВАЗ 2109, хорошо видно на видео.

Источники: http://electroshemi.ru/news/diagnosticheskie_razemy_vaz/2013-12-28-38, http://www.drive2.ru/l/465076377192759503/, http://masteravaza.ru/salon/bortovoj-kompyuter/vaz-2109-diagnosticheskaya-kolodka-726

Источник: http://ladafakt.ru/kolodka-diagnostiki-vaz-2109.html

Преимущества диагностики своими руками

Автомобиль – это сложная конструкция, состоящая из различных механизмов, датчиков и других устройств. Раньше диагностика автомобилей ВАЗ и других транспортных средств проводилась путем визуального осмотра узлов и деталей. На современных автомобилях установлено большое количество электроники, всевозможных датчиков, которые контролируют соответствие текущих значений заданным параметрам.

Самостоятельная диагностика авто

Полный контроль приводит к тому, что стабильная работа автомобиля полностью зависит от электронных систем. Иногда отказ одной из систем может привести к тому, что исправное авто может не завестись. Для предупреждения подобных ситуаций делается компьютерная диагностика. Она предназначена обнаружить неисправности в электронной системе для их последующего устранения.

Вся информация поступает на электронный блок управления, где она хранится и обрабатывается. Для проведения диагностики необходимо подключить специальное диагностическое оборудование. Для его подключения на автомобилях устанавливается диагностический разъем.

Желательно диагностировать свой автомобиль в профилактических целях несколько раз в год.

Кроме того, диагностика выполняется, если загорается индикатор ошибки двигателя (check engine) на приборной доске или возникают какие-то проблемы с двигателем. Причина может быть в датчиках или электронике (автор видео — Павел Мастер).

Источник: http://motorchina-online.ru/novosti/diagnosticheskij-razem-vaz-2109.html

Лада 2109 Panda › Бортжурнал › obd2 на ваз 21093

Приветствую дорогие подписчики. С Новым Годом вас всех. Желаю вам всего чего вы только сами себе пожелаете, а самое главное здоровья вам и родным)

Значит приступим…
Было дело, позвал друг ProUlitka подъехать в сервис где он работает и сделать диагностику (если честно с покупки авто ни разу ни делал диагностики). Прошарив всю машину в поисках диагностического разъема, вплоть до того что снимали бардачек, ничего так и не обнаружили, с тем условием что он должен быть расположен под пепельницей (панель ваз 2115).

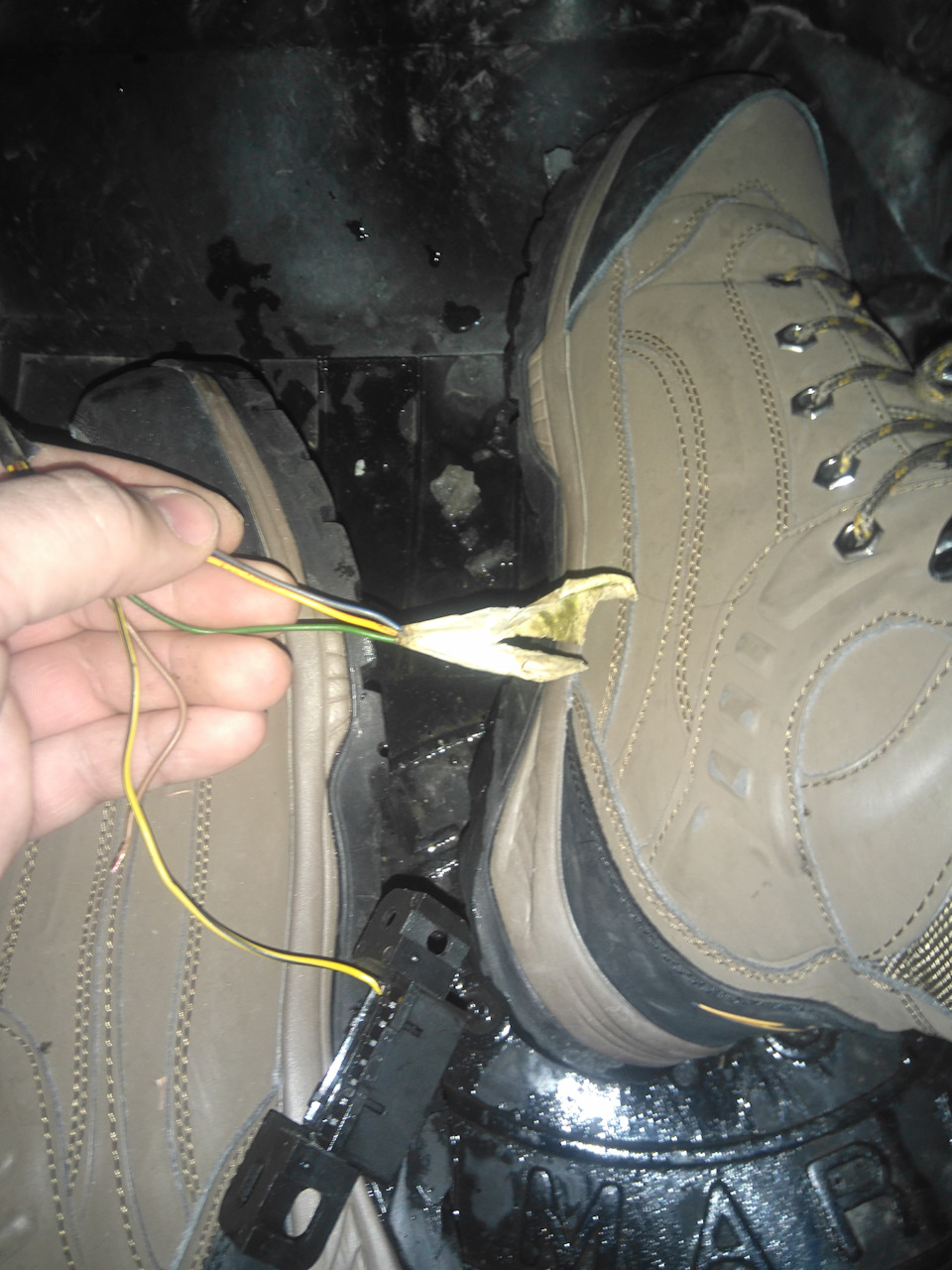

В итоге было найдено кое что подозрительное, 5 проводков именно тех цветов которые должны идти на разъем. Диагностический разъем был просто напросто вырван «РУКИ Б ТЕБЕ ОТОРВАТЬ УМЕЛЕЦ». ну да ладно. после всего этого было принято заказать диагностический разъем с aliexpress. (ru.aliexpress.com/item/16…=2114.13010608.0.0.arQl8g)
ссылочка если кому интересно.

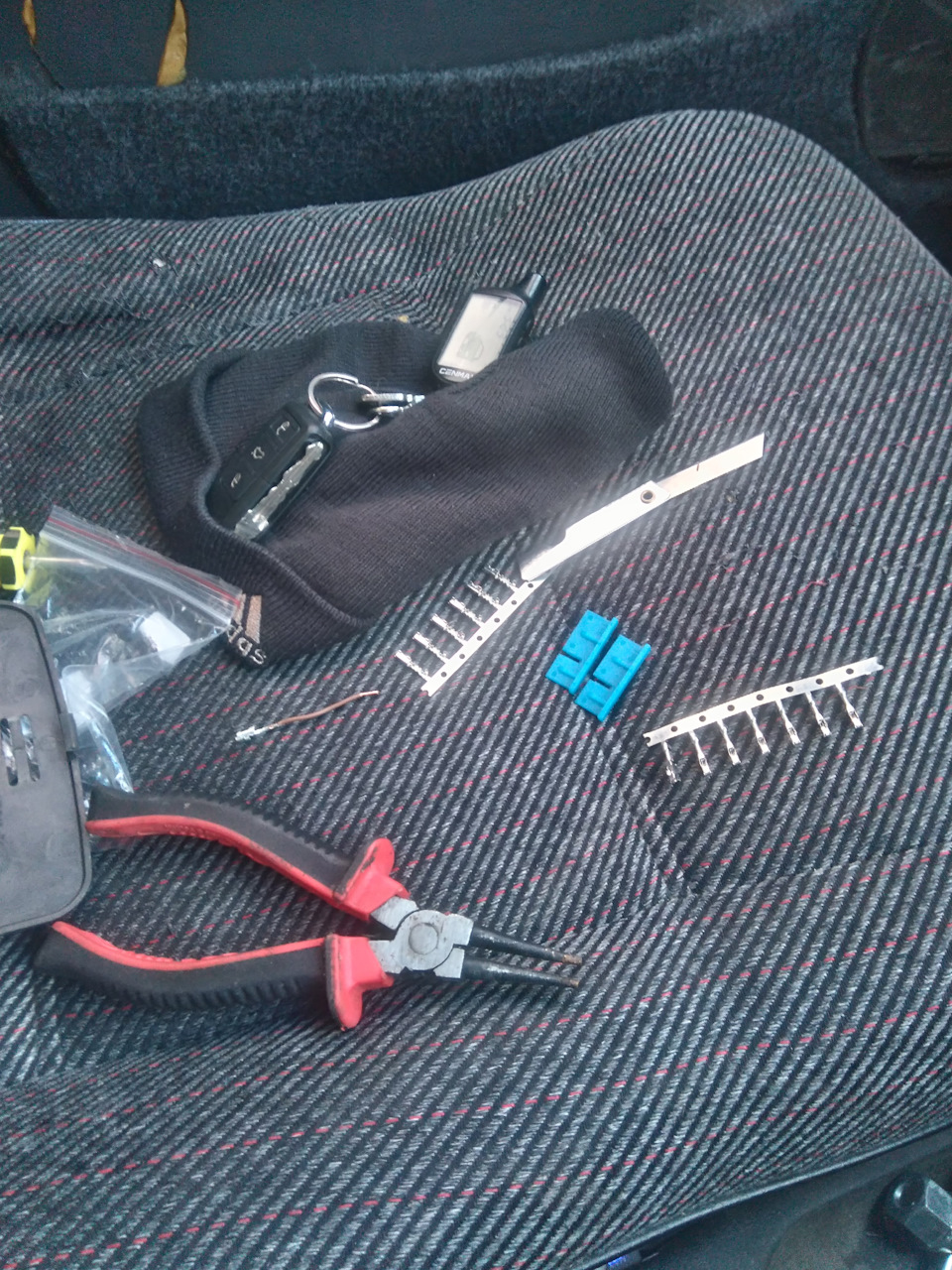

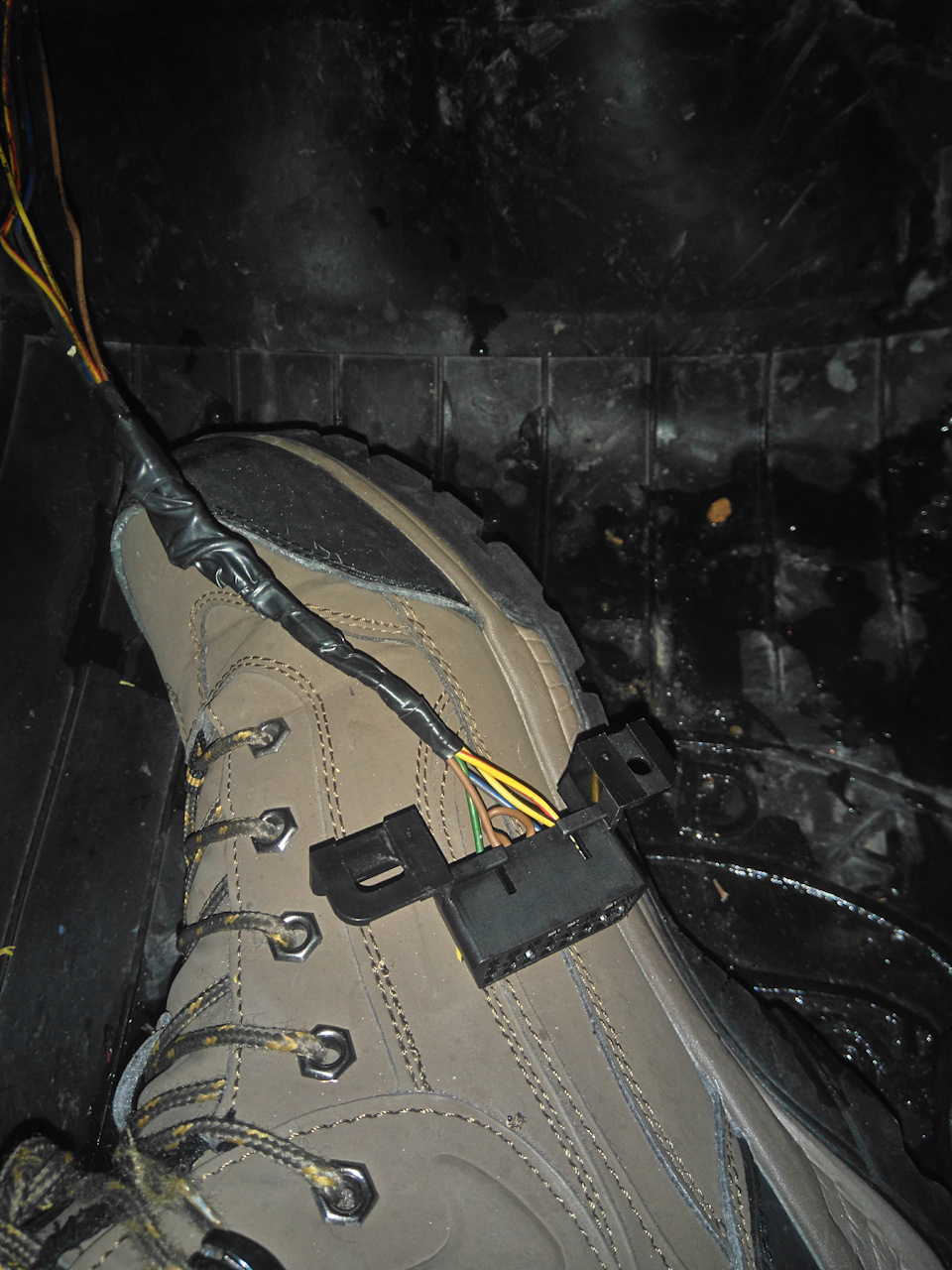

Не за долго до нового года пришел разъем. Сегодня же произошла его установка. Прошуршал интернет, что куда цеплять. Взял этот «пакетик» с китайским товаром, пасатижики и в перед.

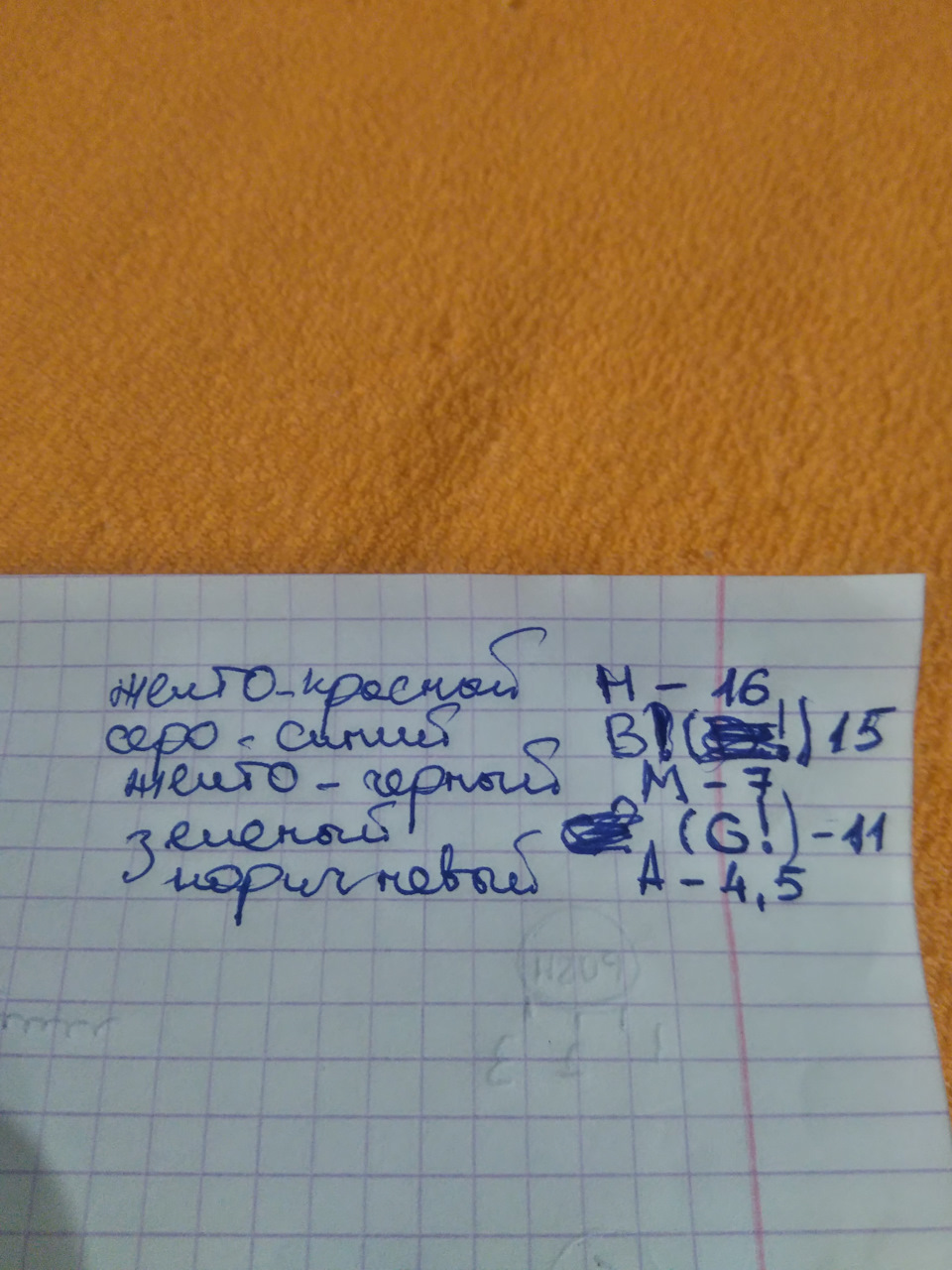

В итоге ничего сложного, главное найти схемы именно своего компа. Переписал по цветам на какие цифры цеплять. все закрепил как надо, установил разъем на его законное место.

В скором поеду проверять.
Ну и конечно пару фоток серебра.

Ждите обновлений)))
Всем добра)))

Диагностический разъем ваз 2109 Ссылка на основную публикацию

wpDiscuzAdblock
detector

Источник: http://sgp55.ru/vaz/diagnosticheskij-razem-vaz-2109.html

Выбор диагностического оборудования для ВАЗ 2114

Вопрос по подбору сканеров для диагностики и прошивки уже разбирался в статье «Диагностика ВАЗ 2114». Для более подробного изучения вопроса рекомендуется прочитать следующие материалы на сайте:

Источник: http://autobryansk.info/raspinovka-diagnosticheskogo-razema-2109.html

Видео «Самодиагностика автомобиля ВАЗ»

В этом видео демонстрируется, как выполнить диагностику авто своими руками.
