Диагностика цилиндропоршневой группы двигателя

• ухудшилась динамика, машина «не тянет»;
• слышен металлический стук в моторе, при увеличении нагрузки шум усиливается;
• выхлоп приобрел белый или сизый цвет;
• значительно увеличился расход моторного масла на угар.

Если вовремя не принять меры, ситуация усугубится настолько, что потребуется не только замена поршневой двигателя, но и других узлов. Водители, хорошо разбирающиеся в устройстве автомобиля, внимательны к подобным симптомам.

Источник: http://suprotec.ru/suprotek-stati/remont-cpg/

Диагностика цилиндропоршневой группы двигателя

Изнашивание трущихся частей цилиндров и внешнего края поршневых колец — это то, к чему со временем приходит двигатель в результате его эксплуатации.

Цилиндропоршневая группа (ЦПГ) уже не обеспечивает нормальную компрессионость. Cледствием являются:

• затруднённый запуск мотора,
• снижение его мощности,
• повышенный сверх нормы расход ГСМ,
• высокая загрязнённость выхлопа (машина «коптит»).

Диагностика позволяет оценить новые параметры двигательной системы и определить способы для её нормализации.

Источник: http://andresanda.ru/tehobsluzhivanie/remont-cpg-dvigatelya.html

Принцип работы

Поршень двигается вниз и вверх внутри гильзы, передавая шейке коленчатого вала это движение через шатун. Шатун вращает коленвал, таким образом поступательное движение всех поршней переходит во вращательное. Коленчатый вал вращается, за счет работы ЦПГ.

Поршневые кольца (компрессионные) перекрывают зазор между поршнем и цилиндром (гильзой), препятствуя прорыву в картер газов и горючей смеси из камеры сгорания.  Маслосъемные кольца, убирают со стенок гильзы излишки масла, чтобы оно не попадало в камеру сгорания и не горело там, вызывая появление сажи.

Обычно, каждый поршень имеет 2 компрессионных кольца и одно маслосъемное, но это количество может меняться, в зависимости от конструкции мотора.

Поршневой палец соединяет поршень с шатуном. Обычно, в шатуне палец запрессован, а поршень на нем качается. Но существуют моторы, где наоборот, палец в поршне стационарно сидит, а качается в шатуне.

Современные моторы могут иметь от одного цилиндра (двухтактные агрегаты мотоциклов, мопедов и т.д.) и до 16 – танковые моторы и моторы огромных тягачей (четырехтактные). Количество тактов – количество движений, за которые происходит полный цикл работы цилиндра.

Работа в 4 такта

ЦПГ четырехтактного мотора работает так:

1. Такт впуска. Поршень из ВМТ опускается в гильзе вниз, при этом открыт впускной клапан, происходит наполнение цилиндра воздухом и впрыск топлива;
2. Такт сжатия. Поршень достиг НМТ и начинается сжатие топливно-воздушной смеси, клапаны закрытые;
3. Такт расширения. Поршень максимально сжал смесь и достиг ВМТ, происходит поджог смеси, искрой от свечи. Взрыв топливной смеси толкает поршень вниз, клапаны по-прежнему закрытые;
4. Такт выброса. Поршень достиг НМТ, смесь уже выгорела, открывается выпускной клапан, отработанные газы выбрасываются в выпускной коллектор, движением поршня вверх. Как только поршень снова достигает ВМТ, начинается новый такт впуска.

Работа в 2 такта

В двухтактном моторе все это происходит за два цикла движения поршня.

1. Такт сжатия. Поршень идет вверх от НМТ к ВМТ. Горючее поступает через отверстия для продувки, затем поршнем они перекрываются. Дальнейшее продвижение вверх перекрывает выпускные каналы, через которые происходит выхлоп отработавших газов. Поршень подходит к ВМТ, создав давление смеси в пространстве над ним, называемом камерой сгорания.
2. Такт расширения. Происходит воспламенение смеси, энергия взрыва толкает поршень, заставляя его двигаться вниз. При этом, сначала открываются отверстия для сброса отработавших газов, затем продувка и наполнение камеры новой порцией топлива. После чего, цикл повторяется.

Источник: http://autostuk.ru/cilindro-porshnevaya-gruppa.html

Особенности подборки и замены ЦПГ.

Приобретая комплект ЦПГ(иногда он называется гильзо-поршневая группа), не забудьте взвесить все поршни и шатуны. Если вы меняете шатуны, взвесьте новые, если нет, взвесьте старые. Разница в весе пары поршень-шатун для любого цилиндра не должна превышать 3-5 грамм. При разнице 10-15 грамм двигатель будет трястись во время работы. Разница в 20 и больше грамм будет сокращать ресурс мотора. Возможно удастся компенсировать разницу в весе используя более тяжелые шатуны с самыми легкими поршнями, и самые легкие шатуны с самыми тяжелыми поршнями.

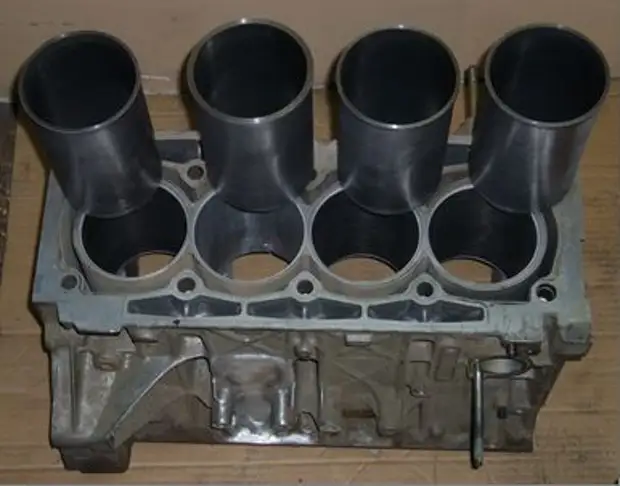

Удобней менять ЦПГ на снятом двигателе. Замена ЦПГ на двигателе, установленном на автомобиле возможна лишь на моторах, в которых вставные гильзы можно просто выбить.

На остальных автомобилях остается снимать блок, везти его к токарю или шлифовщику, и высверливать(шлифовать в ноль) старые гильзы, затем нагревать блок, и специальным аппаратом засовывать в него новые гильзы. Но такие двигателя не рассчитаны на смену гильз, поэтому долго такой мотор после замены ЦПГ не проработает. Если вы приобрели отдельно гильзы отдельно поршни, то придется в любом случае вести блок на расточку. Чтобы подогнать гильзы под цилиндры. Приобретение подогнанных комплектов избавит от этой необходимости.

Источник: http://auto-garazh.mirtesen.ru/blog/43515507068/Zamena-tsilindro-porshnevoy-gruppyi-avtomobilnogo-dvigatelya.

Методы диагностики

Измерение давления внутри цилиндров.

Самый распространённый метод среди диагностов.

Давление сжатия, которое развивают поршни, определяется компрессометром. Прибор представляет собой полую металлическую трубку. На один её конец навинчен манометр. На другом может быть:

1. резиновый переходник под отверстия дизельных форсунок;
2. резьбовая нарезка для ввинчивания в гнёзда свечей зажигания (у карбюраторов).

Существуют и универсальные аппараты. Они предназначены для использования в обоих вариантах.

Как производятся измерения

• запускается двигатель, прогревается до средней температуры (75-90С);
• снимаются все свечи (форсунки),
• в их гнёзда (поочерёдно) вставляется компрессометр,
• коленчатый вал с закреплённой на нём ЦПГ прокручивается стартером,
• замеряется давление в камере сгорания (преимущественно на такте «сжатия» и «рабочего хода»),
• данные сравниваются с нормативами.

Недостатки метода

Замеривание давления внутри цилиндров констатирует следствия, но не объясняет причин их возникновения.

Типичные причины снижения давления в цилиндрах

1. Проблемы в клапанной системе: — изношенность втулок; — прогорание давящей оконечности поршня; — появление излишнего зазора между сёдлом и прилегающей к нему частью клапана.
2. Дефекты в районе головки, сопряжённой с блоком Цилиндров (БЦ): — искривление геометрии плоскости, примыкающей к блоку; — повреждение или недостаточная затянутость прокладки.
3. Поршневые кольца: — изнашивание, — поломка на мелкие фрагменты, — утрата гибкости («закоксовывание»).
4. Внутренняя поверхность цилиндра: — выработка в рабочей зоне, — механические повреждения «зеркала» поломанными кольцами.

Вспомогательные методы оценки работоспособности ЦПГ

По расходу картерных газов

Показания снимаются индикаторными приборами типа КИ-13761.

Источник: http://andresanda.ru/tehobsluzhivanie/remont-cpg-dvigatelya.html

Методы охлаждения и смазывания цилиндро-поршневой группы

В каждом цикле работы двигателя сгорает большое количество топливно-воздушной смеси. При этом все детали цилиндро-поршневой группы испытывают экстремальные температурные воздействия, поэтому нуждаются в эффективном охлаждении – воздушном или жидкостном.

Наружная поверхность цилиндров ДВС с воздушным охлаждением покрыта множеством ребер, которые обдувает встречный или искусственно созданный воздухозаборниками воздух.

При водяном охлаждении жидкость, циркулирующая в толще блока, омывает нагретые цилиндры, забирая таким образом излишек тепла. Затем жидкость попадает в радиатор, где охлаждается и вновь подается к цилиндрам.

Второй по важности момент после отвода тепла – система смазки цилиндров. Без нее поршни рано или поздно подвергаются заклиниванию, что может привести к поломке двигателя.

Для того чтобы масляная пленка дольше удерживалась на внутренних поверхностях цилиндров, их подвергают хонингованию, т.е. нанесению специальной микросетки. Стабильность слоя масла гарантирует не только максимально низкое трение в паре «поршень-цилиндр», но и способствует отведению лишнего тепла из ЦПГ.

Источник: http://atf.ru/articles/materialy_dlya_avtotekhniki/tsilindr-i-porshen-chto-nuzhno-znat-ob-etikh-detalyakh-i-kak-prodlit-srok-ikh-sluzhby/

Заметно увеличился расход моторного масла

Если уровень масла убывает слишком быстро, так что его периодически приходится доливать, причин может быть несколько. Наиболее частые: протечки через прокладки в картере, сальниках коленвала и других элементах. Также причиной может быть и износ цилиндропоршневой группы.

Выше уже описано, как увеличенный зазор между стенкой цилиндра и поршневым кольцом приводит к повышенному угару масла. Рекомендуемые действия такие же, как и при снижении динамических характеристик из-за проблем ЦПГ.

Источник: http://suprotec.ru/suprotek-stati/remont-cpg/

Из чего изготавливается

Рассмотрим материалы деталей ЦПГ. Все материалы для ЦПГ должны иметь высокую прочность, отличную теплопроводность, незначительно расширяться при нагреве и иметь антифрикционные свойства. Иметь повышенное сопротивление появлению ржавчины.

Гильзы выполняют из чугуна или специальной стали с присадками, чтобы деталь выдержала высокую нагрузку.

Поршни изначально делали чугунные, но с развитием технологий, стали производить алюминиевые. В современных моторах применяются сборные стальные поршни, особенно в дизелях. В экспериментальных моторах, тестируют керамические поршни, но пока в производстве керамика применяется только как напыление на поршнях.

Поршневые кольца изготавливают из серого чугуна высокой прочности, с добавками молибдена, хрома, вольфрама или никеля. Добавки обеспечивают лучшую «приработку» деталей, повышая их износостойкость и устойчивость к сильному нагреву.

Поршневые пальцы выполнены из легированной либо углеродистой стали, обработаны цементацией и закалены. Если напильник оставляет на пальце царапины, это бракованные (не каленые) пальцы, их нельзя устанавливать, это приведет к поломке ЦПГ.

Источник: http://autostuk.ru/cilindro-porshnevaya-gruppa.html

Неисправности ЦПГ и их диагностика

Даже грамотная эксплуатация автомобиля не гарантирует, что со временем не возникнет проблем с его цилиндро-поршневой группой.

О неисправностях деталей ЦПГ свидетельствует увеличение расхода масла, ухудшение пусковых качеств двигателя, снижение его мощности, появление каких-либо посторонних шумов при работе. Эти моменты нельзя игнорировать, так как стоимость ремонта цилиндро-поршневой группы иногда равна стоимости автомобиля в целом.

Под влиянием очень высоких нагрузок и температур:

• На рабочих поверхностях цилиндров появляются трещины, сколы, пробоины
• Посадочные места под гильзу деформируются
• Днища поршней оплавляются и прогорают
• Поршневые кольца разрушаются, закоксовываются, залегают
• На теле поршней возникают различные повреждения
• Зазоры между поршнем и цилиндром сужаются, вследствие чего на юбках появляются задиры
• Наблюдается общий износ цилиндров и поршней

Перечисленные неисправности цилиндро-поршневой группы неизбежны при перегреве двигателя. Он может возникнуть из-за нарушения герметичности системы охлаждения, отказа термостата или помпы, сбоев в работе вентилятора охлаждения радиатора, поломки самого радиатора или его датчика.

Точно определить состояние цилиндров и поршней можно с помощью специализированной диагностики самой ЦПГ (при полной разборке двигателя) или других автомобильных систем (например, воздушного фильтра).

В ходе сервисных работ измеряется компрессия в цилиндрах ДВС, берутся пробы картерного масла и пр. Все это помогает оценить исправность работы цилиндро-поршневой группы.

Ремонт цилиндро-поршневой группы двигателя включает замену маслосъемных и компрессионных колец, установку новых поршней, шатунов, восстановление (расточку) цилиндров.

Степень износа последних определяется с помощью индикаторного нутрометра. Трещины и сколы на стенках устраняются эпоксидными пастами или путем сварки.

Новые поршни – с нужным диаметром и массой – подбирают к гильзам, а поршневые пальцы – к поршням и втулкам верхних головок шатунов. Шатуны предварительно проверяют и при необходимости восстанавливают.

Источник: http://atf.ru/articles/materialy_dlya_avtotekhniki/tsilindr-i-porshen-chto-nuzhno-znat-ob-etikh-detalyakh-i-kak-prodlit-srok-ikh-sluzhby/

Как продлить ресурс ЦПГ?

Ресурс цилиндро-поршневой группы зависит от типа двигателя, режима его эксплуатации, регулярности обслуживания и многих других факторов. Срок службы ЦПГ отечественных автомобилей, как правило, меньше, чем у иномарок: около 200 тыс. км против 500 тыс.км.

Для того, чтобы детали ЦПГ вырабатывали свой ресурс полностью, рекомендуется:

• Использовать моторное масло, одобренное автопроизводителем
• Осуществлять замену масла и охлаждающей жидкости строго по регламенту
• Следить за температурным режимом работы двигателя, не допускать его перегрева и холодного запуска
• Регулярно проводить диагностику автомобиля
• Применять для обслуживания автокомпонентов специальные средства, которые могут защитить их от усиленного износа и максимально продлить срок службы

Источник: http://atf.ru/articles/materialy_dlya_avtotekhniki/tsilindr-i-porshen-chto-nuzhno-znat-ob-etikh-detalyakh-i-kak-prodlit-srok-ikh-sluzhby/
