Фотоотчёт: Как проверить коммутатор скутера?

Типы коммутаторов на скутер: DC CDI коммутатор, коммутатор АС, катушка-коммутатор зажигания, стоковый и спорт коммутаторы для мопеда.

Покупатели, которые приобрели Коммутатор CDI 4T 139FMB DELTA ALPHA, также купили

Источник: http://139-qmb.ru/product/kommutator_cdi_4t_139fmb_delta_alpha/

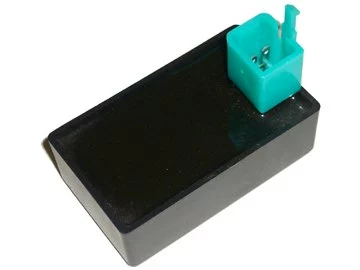

DC коммутатор

В силу своей простоты подключения это один из самых распространенных коммутаторов на мопед. Самая базовая модель имеет всего 4 контакта:

1. Катушка зажигания
2. Датчик Холла
3. Плюс(12В);
4. Минус

Коммутаторы подобного типа существуют в различных модификациях:

• с ограничителем макс. оборотов
• без ограничителя
• с дополнительными контактами
• с изменением фаз опережения зажигания

Источник: http://chto-kak-skolko.ru/index.php/avtomobili-i-drugie-ts/mototsikly-mopedy/kommutator-na-moped

Первая причина отсутствия искры – неисправна свеча зажигания

Не исправна свеча зажигания

Для этого в запасе у вас должна быть запасная свеча. Одеваем высоковольтный колпачок на запасную свечу и повторяем процедуру заново. Если искры нет, то ищем причину дальше.

Если искра на электроде свечи скачет в разные стороны, то ее лучше заменить.

Следует знать, что за искру на мопеде отвечают три вещи:

• Катушка зажигания (Бобина);
• Коммутатор;
• Генератор.

Вот эти три причины мы сейчас и будем разбирать.

Источник: http://coptersworld.ru/spravochnik/shema-kommutatora.html

Необходимый инструментарий

• Тестер с звуковой «прозвонкой» и измерением постоянного тока до 20В, переменного – до 200В.
• Лампочка-контроллер 3 Вт.

Источник: http://chtz-parts.ru/articles/moped-proverit-kommutator/

AC коммутатор

Этот тип коммутаторов для мопеда прекрасно справляется без 12 В постоянного тока. Несмотря на более простую конструкцию, он имеет немного усложнённый вариант подключения к электрической цепи мопеда. Этот тип коммутаторов, в силу малых габаритов, существует без ограничителя макс. оборотов, а также может работать в тех условиях, при которых DC коммутатор неработоспособен. То есть, сняв аккумулятор, замок зажигания, реле-регулятор мопед с АС коммутатором заведётся и поедет.

Источник: http://chto-kak-skolko.ru/index.php/avtomobili-i-drugie-ts/mototsikly-mopedy/kommutator-na-moped

Проверяем коммутатор

Начнем с тестирования электроимпульса. Для этого лампу замыкаем на массу (контакт зеленого цвета) и катушку зажигания (провод желто-черного цвета). Прокручиваем мотор.

• Лампа не светит – переходим к проверке модулей обеспечения работоспособности коммутатора.
• Лампа горит – искра не появляется из-за других неисправностей (катушки, массы или проводов).

Если все в порядке, лампа горит на среднем уровне свечения.

Проверяем наличие массы

Устанавливаем «прозвон» ( пикто динамика или диода ), а фишке коммутатора находим контакты зеленого цвета – массу (-). Один щуп присоединаем к мотору, другой к контакту.

• Масса присутствует – слышен писк.
• Масса едва просматривается – экран сообщит об этом бегущими циферками.
• Отсутствие массы – тестер не реагирует.

• Во 2 случае нужно приступать к поиску обрыва или закисания контактов.
• В 3 случае ищите место обрыва, или замкните этот контакт напрямую на мотор.
• В 1 случае продолжайте тестировать.

Питание

Перед началом теста нужно определить тип устройства. Устройство постоянного тока большой – как 3 спичечный коробка вместе. Коммутатор переменного тока гораздо меньше. Но лучше проверить более точным путем:

Если катушка генератора не подключена, значит имеем дело с DC-коммутатором (постоянный ток), если подключена к коммутатору, то это AC-коммутатор.

Для проверки DC необходимо переключить тестер на проверку постоянного тока (до 20В). На коммутаторе находим контакт питания (черный или серый). Подводим один щуп к массе, а другой к питанию.

• Появление «0» на экране свидетельствует об обрыве.
• Напряжение менее 12В – окислены контактные площадки или низкий заряд аккумулятора.
• 12В и более – проверяйте дальше.

Для проверки АС включаем тест переменного тока (200В). Замыкаем щупы на массу и провод питания. При помощи стартера проворачиваем мотор.

• Выше 60В – все нормально.
• Ниже 60В или вообще отсутствует – нужен тест генератора.

Больше о коммутаторах на сайте dvako, dvako.com.ua

Источник: https://www.youtube.com/watch?v=i1LfObQfMu4

Возврат к списку

Источник: http://chtz-parts.ru/articles/moped-proverit-kommutator/

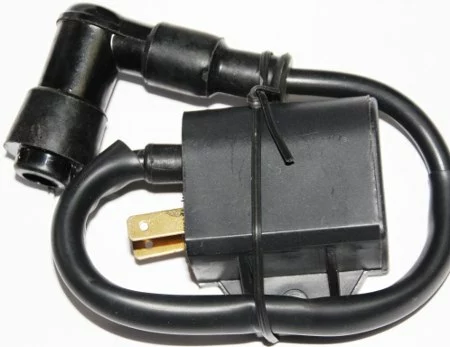

Катушка-коммутатор

Эта вещь объединяет в себе одновременно и коммутатор на мопед и катушку зажигания, и к тому же обходится без датчика Холла. В виду своей слабой распространенности мы не будем останавливаться на рассмотрении особенностей этого узла.

Источник: http://chto-kak-skolko.ru/index.php/avtomobili-i-drugie-ts/mototsikly-mopedy/kommutator-na-moped

Примечания

Опытные мастера по ремонту таких устройств, как мопед, объясняют частую неисправность зажигания этих устройств следующим образом. Еще на заводе производителе мопед снабжается поздним зажиганием, следствием чего является невероятно вялый отзыв зажигания на ручку акселератора и накапливающийся нагар на свече. Поэтому важно знать метод, как выставить запуск мотора, для самостоятельного возвращения его к жизни.

источник

Источник: http://teamspro.ru/o-skuterah/datchik-skorostej-na-mopede-alfa.html

Мопед Альфа спорт: особенности модели и коммутатора

Одним из фаворитов современного отечественного рынка мотоциклетной техники является спортивный китайский мопед под названием Альфа. Эта модель обладает целым рядом существенных преимуществ. Поклонники в особенности ценят то, что на сто километров топлива расходуется только два литра горючего.

Спортивная версия мопеда Альфа

Технические характеристики

Альфа спорт, стильный черный мопед азиатского производства, отличают следующие характеристики:

• объем двигателя составляет 110 кубических сантиметров;
• объем топливного бака — 6, 5 литров;
• в качестве системы запуска имеется электростартер;
• карбюратор в качестве системы впрыскивания топлива;
• модель способна развивать скорость 100 километров в час;
• мопед весит не более 85 килограмм;
• тормозная система — задний и передний тормоз;
• трансмиссия — механическая 4-х ступенчатая;
• амортизаторы — 2 шт;
• размер колес — 17 дюймов.

Также модель оснащена кофром (задним) и сигнализацией. Двигатель охлаждается воздушным путем. Дополнительная динамика обеспечивается благодаря крайне мощному мотору, а строгий спортивный экстерьер — в частности, креативной расцветке, компактному обтекателю и надежным дискам черного оттенка.

Альфа спорт, оснащенный всем необходимым для безопасной и комфортной поездки, и способный выдерживать нагрузку даже в 120 кг., предсказуемо ведет себя даже на бездорожье. Приятным бонусом является отсутствие необходимости регистрации мотоциклетной техники, а также приобретения водительского удостоверения.

Преимущества

Дополнительно модель оснащена специальными брызговиками на переднем и заднем колесах. Эти элементы позволяют не бояться грязных брызг даже в самую ненастную погоду.

Спортивный коммутатор

Даже столь модернизированный мопед, как Альфа спорт нуждается в профессиональном и качественном тюнинге. Это необходимо для повышения скорости и динамики, а также для улучшения эксплуатационных качеств китайской модели.

Существенное влияние на динамику и скорость оказывает не только цилиндропоршневая группа, но и коммутатор.

Спортивный коммутатор напрямую влияет на скорость мопеда

Заводской коммутатор предполагает 2-5 тысяч оборотов двигателя в минуту. Благодаря этому обеспечивается экономичность и максимально эффективный крутящий момент.

Сложность заключается в том, что на средних и холостых оборотах работа двигателя, часто перегревающегося и периодически «стреляющего» в карбюратор, не будет устойчивой. Для того, чтобы обезопасить модель от рисков, ей необходим спортивный коммутатор. К сожалению, сегодня на рынке такой коммутатор встречается крайне редко.

Именно поэтому некоторые владельцы китайской мототехники изготавливают спортивный коммутатор самостоятельно, или обращаются за помощью в профессиональный сервис. По мнению большинства специалистов, тюнинговый коммутатор, предназначающийся для азиатского скутера (4 т.) является неплохим альтернативным решением. Учитывая то, что генераторы таких моделей имеют схожие с Альфа спорт параметры, проблем ни с подключением, ни с последующей эксплуатацией не возникает.

Плюсы двигателя

Двигатель мотоциклетной техники не перегревается, быстро разгоняется и раскручивается.

Тюнинг

Мопед сможет разгоняться до 13 километров в час, если использовать 15-17-ти зубую звезду. Важно помнить, что замене подлежат не только задняя и передняя звезды, но также и цепь.

Для увеличения скорости мопеда можно установить 15-ти зубую звезду и заменить цепь

Оптимальным решением будет оснастить технику дополнительными:

1. бардачком для необходимых инструментов;
2. подставкой для стаканчика с водой.

Учитывая то, что эта модель имеет не очень удобное сиденье, его можно заменить более жестким, выполненным из качественной фанеры (15 мм).

Ремонт

Как и любая другая техника, этот мопед также периодически требует ремонта. Чтобы спортивная модель стала как новенькая, необходимо:

• отрегулировать клапанные зазоры;
• снять и переустановить цилиндрические головки;
• в случае утраты клапанами герметизации, следует разобрать цилиндрические головки;
• переустановить цепь, поршень и поршневые колеса.

Заключение

Оснащенный сверхпрочной рамой, выполненной из высококачественного железа, не имеющий пластиковых элементов, Альфа спорт — идеальный мопед как для городских, так и для сельских дорог. Ввиду технических характеристик, привлекательного внешнего вида и демократической стоимости, он еще длительное время будет востребован на рынке.

Видео по теме

omopede.ru

Источник: http://coptersworld.ru/spravochnik/shema-kommutatora.html

Коммутатор на мопед Альфа

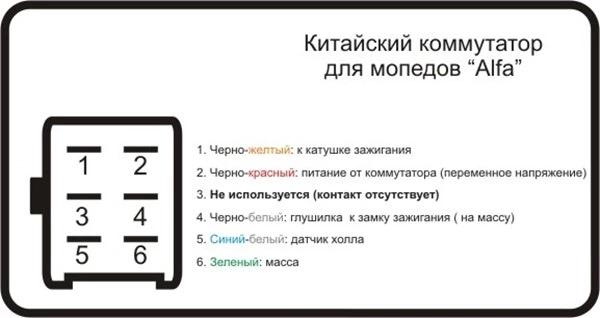

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

1. Черно-желтый провод 1, идет к катушке зажигания.
2. Черно-красный провод 2 отвечает за питание.
3. Контакт 3 отсутствует в принципе.
4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
5. Сине-белый контакт 5 идет к датчику Холла.
6. Последний, зеленый контакт 6 является массой.

Источник: http://chto-kak-skolko.ru/index.php/avtomobili-i-drugie-ts/mototsikly-mopedy/kommutator-na-moped

Обслуживание мопеда

Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:

1. Замене деталей и узлов, чей ресурс выработался;
2. Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
3. Визуальном осмотре мопеда на предмет выявления поломок.

Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.

Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.

Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.
