Инструкция по переоборудованию автомобилей ЗИЛ-130/-131 дизельными двигателями Д-245.9/9Е2 производства ОАО «Минский моторный завод»

от

Двигатель Д-245 ММЗ предназначен для переоборудования автомобилей ЗИЛ-130, ЗИЛ-131. Данная модель двигателя оснащена; генератором, масленым фильтром, насосом

VIP-объявления

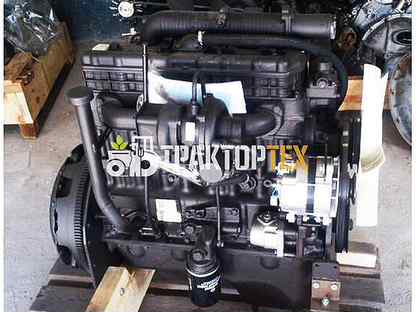

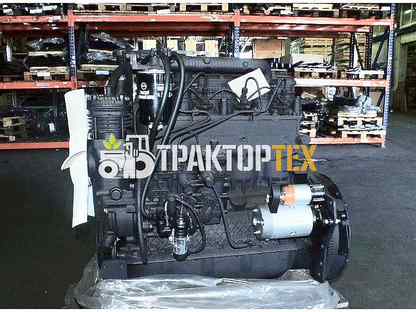

  • Двигатели Д 245 всех модификаций

261 105 ₽

Вологодская область, Вологда

2 100 000 ₽

Калужская область, Боровский р-н, Балабаново

363 700 ₽

Запчасти и аксессуары

Компания

Республика Башкортостан, Уфа

Запчасти и аксессуары

Компания

153 000 ₽

Запчасти и аксессуары

Компания

Воронежская область, Воронеж

Источник: http://avito.ru/rossiya?q=двигатель д-245 на зил-131

1 Введение

Инструкция предназначена для работников авторемонтных предприятий, выполняющих работы по замене штатных карбюраторных двигателей на автомобилях ЗИЛ-130/-131 на дизельные двигатели Д-245.9/9Е2.

Дизельные двигатели Д-245.9/9Е2 (номинальной мощностью 136 л.с., максимальным крутящим моментом

460 Н·м, номинальной частотой вращения 2400 мин-1) – автомобильная модификация турбонаддувного четырех- цилиндрового дизельного двигателя Д-245. Комплектуются одноцилиндровым или двухцилиндровым пневмокомпрес- сором, турбокомпрессором ТКР 6.1 или С14, жидкостно-масляным теплообменником или без него, гидронасосом НШ- 10 или НШ-14, муфтой сцепления диафрагменного или рычажного типа, картером маховика производства АМО «ЗИЛ», стартером 12В, генератором 14 В, по согласованию с потребителем коробкой передач.

При установки дизельного двигателя Д-245.9/9Е2 взамен штатного бензинового двигателя требуется обяза-тельная установка охладителя наддувочного воздуха на автомобиль.

К дизельному двигателю в состоянии поставки по согласованию с потребителем может прикладываться ряд деталей и сборочных единиц (воздухоочиститель, охладитель наддувочного воздуха «интеркулер», кронштейн установ- ки передней опоры двигателя, воздухопроводы, бачок ГУРа с трубопроводами, рукава, хомуты, датчики, переходники и др.), необходимых для установки двигателя на шасси автомобиля.

Источник: http://zinref.ru/avtomobili/ZIL/001_00_zil_pereoborudovanie_zil_130_dizelnimi_dvigatelami/000.htm

2 Подготовительные работы, проводимые перед установкой дизельного двигателя на автомобиль.

2.1

Отключить клеммы аккумуляторов.

Набор гаечных

2.2

Снять переднюю обшивку капота автомобиля.

ключей

2.3

Снять блок радиаторов.

Демонтировать масляный радиатор, если дизельный двигатель комплектуется

жидкостно-масляным теплообменником.

Штатный водяной радиатор возможно использовать для дизельного двигателя при его годности.

2.4 Снять с автомобиля штатный карбюраторный двигатель с коробкой передач.

При этом штатные задние подушки опор двигателя и подушка передней опоры

(при отсутствии их дефекта) используются для установки дизельного двигателя.

2.5

Снять выхлопные трубы карбюраторного двигателя.

ключ 17х19

2.6

Снять топливный бак, слить бензин и очистить бак от посторонних примесей.

ключ 12х14,

2.7

Доработать кронштейны крепления рамки водяного радиатора с крыльями капота

(рис.5) для установки воздухопроводов охладителя наддувочного воздуха (интеркулера).

2.8

Установить на картер сцепления дизельного двигателя штатную вилку выключения сцепления при отсутствии рычага со шлицевым соединением.

  1. Источник: http://zinref.ru/avtomobili/ZIL/001_00_zil_pereoborudovanie_zil_130_dizelnimi_dvigatelami/000.htm

    Установка коробки переключения передач (КПП)

    Для применения штатной КПП в составе дизельного двигателя необходимо укоротить первичный вал на 20 мм (рис.16) (если установлен картер сцепления ЗИЛ 5301-161012-10).

    При отсутствии штатной коробки передач рекомендуется применять следующие кпп

    (без доработки первичного вала):

    Источник: http://zinref.ru/avtomobili/ZIL/001_00_zil_pereoborudovanie_zil_130_dizelnimi_dvigatelami/000.htm

    Двигатель ЯМЗ-236

    Дизель имел наиболее компактные размеры и наименьшую массу из новой линейки моторов. Эти и другие параметры, в том числе и номинальная мощность, позволили успешно применять, прежде всего, на грузовых автомобилях шестицилиндровый двигатель ЯМЗ. ЯМЗ-236 обладал следующими основными техническими характеристиками, которые обеспечивали мотору широкое применение:

    • тип – четырехтактный;
    • максимальная мощность – 230,0 л. с.;
    • число оборотов – 2100 об/мин;
    • рабочий объем – 11,5 л;
    • число цилиндров – 6 шт.; расположение цилиндров – V-образное;
    • угол – 90 градусов;

    диаметр цилиндра (ход поршня) – 13 (14) см;количество клапанов – 12 шт.;величина сжатия – 16,5;расход топлива – 157 г/(л. с.-ч);габариты;

    • длина – 1,84 м;

    высота – 1,22 м;ширина – 1,04 м;масса – 1,21 т;ресурс до капремонта – 450 тыс. ч.

    Источник: http://toyota-chr2.ru/sovety/zil-550-dvigatel.html
