В статье рассказывается, как разобрать крышку расширительного бачка на примере автомобиля «Калина». Подробная инструкция поможет выполнить вам ремонт пробки за короткое время.

Ремонт расширительного бачка

Если обнаружатся небольшие трещины и сколы, засохнет штатный уплотнитель или разболтается крышка, может потребоваться ремонт бачка.

Устранение трещин

Трещины на расширительном бачке появляются, как правило, в результате механических повреждений. При интенсивной эксплуатации машины это неудивительно, так как пластмассовый резервуар не отличается высокой прочностью.

Трещина на расширительном бачке может появиться в результате механических повреждений

Обычно трещины возникают из-за некачественного пластика. Поэтому при выборе нового бачка следует обращать внимание на качество материала, из которого изготовлен РБ и избегать дешёвой китайской продукции. К появлению трещин приводит недостаточная толщина корпуса бачка, усугубляемая кипением ОЖ. Из-за разницы температур пластмасса постоянно подвергается механическим деформациям, что, в свою очередь, приводит к снижению ресурса РБ.

Качественно заклеить трещину общепринятыми способами, как правило, невозможно. Инертность материала, из которого изготовлен бачок, не позволяет клеящему составу обеспечить прочное соединение. Поэтому для устранения трещин применяют:

• пайку с использованием металлической сетки;
• заливку эпоксидной смолой, холодной сваркой или специальным герметиком.

Использование эпоксидной смолы или холодной сварки для устранения трещин поможет лишь на непродолжительное время. Однако этого хватит для того, чтобы доехать до гаража или автосервиса.

Для пайки потребуется мощный (не менее 40 Вт) паяльник с плоским наконечником. Процесс выглядит следующим образом.

1. С помощью обычной салфетки корпус бачка очищается от остатков ОЖ.
2. Рабочая область обезжиривается с помощью ацетона или растворителя и высушивается.
3. Из латунной сетки в зависимости от размера трещины вырезается заплата в форме полосы. В любом случае её ширина не должна быть менее 10 мм.

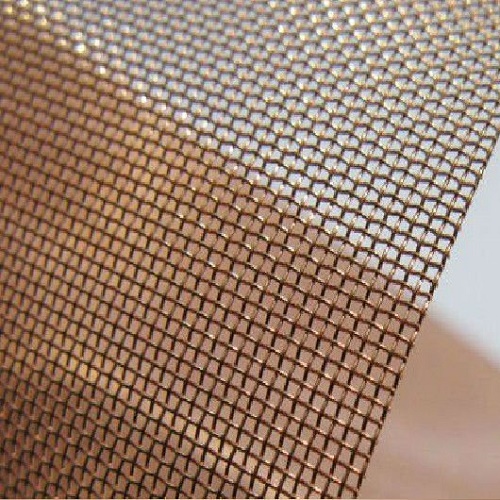

   Для заделки трещины из латунной сетки вырезается полоса

4. Заплата накладывается на трещину.
5. По каждому краю трещины заплата припаивается равномерно в несколько подходов. Трещина должна быть полностью закрыта армированным слоем, образованным в результате сплава пластика с металлом.

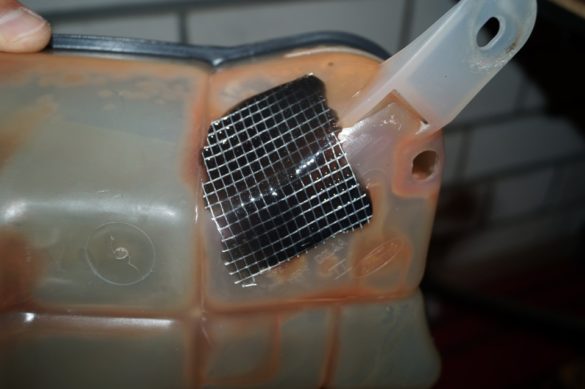

   Трещина должна быть полностью закрыта армированным слоем

6. Образовавшийся при пайке шов шлифуется.
7. Место пайки шпаклюется, грунтуется и окрашивается в цвет бачка.

В качестве герметика при заделке трещин обычно используется красный полиадгезив, предназначенный специально для пластмассы и устойчивый к воздействию масляных жидкостей. Перед нанесением герметика рабочая поверхность готовится аналогично — очищается, промывается, сушится и обезжиривается.

Ремонт пластмассового бачка радиатора

Верхняя часть (бачок) радиатора изготовлена из пластмассы. В результате механических воздействий на ней могут образовываться трещины и сколы, из которых будет вытекать ОЖ. Это может стать причиной попадания воздуха в систему охлаждения. Устранить такие повреждения можно, как и в случае с РБ, пайкой, но чаще используют холодную сварку. В этом случае она обеспечит более прочное соединение, чем на РБ, так как давление ОД в бачке радиатора намного ниже. Приобретать следует состав, предназначенный специально для ремонта бензобаков и радиаторов.

Пластмассовый бачок радиатора тоже может пропускать тосол

Заделка трещин осуществляется по следующему алгоритму.

1. Радиатор снимается с автомобиля.
2. Радиатор чистится и промывается снаружи и внутри. Можно использовать большую ёмкость типа ванны и стиральный порошок.
3. Разогнув усики, с радиатора снимается верхняя часть. Резиновую прокладку, если она в нормальном состоянии, можно оставить.
4. Трещина по всей длине зачищается отвёрткой с плоским лезвием. Если пробоина большая, но скрыта пластмассовыми наслоениями, это покажет повреждённое место целиком.
5. Рабочая область зачищается и обезжиривается.
6. Повреждённое место снаружи заливается холодной сваркой, а изнутри герметиком.

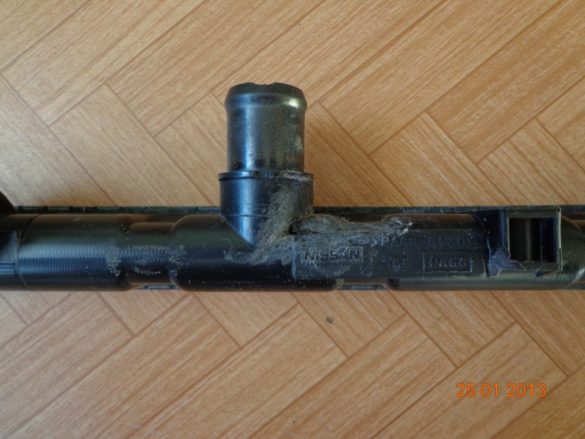

   При устранении трещин бачка радиатора используют холодную сварку

7. Бачок сушится в течение суток.

Перед установкой бачок рекомендуется проверить в ёмкости с водой на герметичность. Он погружается в воду и накачивается воздухом. Появление пузырей покажет, что работа выполнена некачественно. Придётся переделать или использовать другие способы ремонта. В крайнем случае бачок можно заменить.

Ремонт крышки расширительного бачка

Если бачок не держит повышенное давление, причиной этого является не клапан, а пружина крышки. Специалисты рекомендуют аккуратно разобрать крышку, укоротить пружину на один виток, заново собрать и проверить в рабочем режиме.

Некоторые модели крышек могут иметь две пружины — короткую и длинную. В этом случае сначала обрезается на один виток большая пружина, и крышка проверяется. Если не помогло, маленькая пружина укорачивается на два витка, и тест повторяется.

Конструкция некоторых крышек РБ предполагает наличие двух пружин

Источник: http://avto-idea.ru/remont/remont-kryshki-rasshiritelnogo-bachka-kak-razobrat-kak/

Зачем нужна крышка?

Вся система охлаждения устроена предельно примитивно: термостат, хомуты и бачок с крышкой. Термостат – разговор отдельный; про хомуты можно сказать только то, что они должны быть целыми и крепко затянутыми. А вот пробка на бачке – вещь важная, хотя и несложная на вид. Принцип ее действия заключается в том, что при превышении давления внутри бачка (обычно при поднятии его выше 1,5 атмосфер) крышка стравливает лишнее.

Когда движок остывает, внутри бачка давление падает, и для его выравнивания крышка должна впустить вовнутрь воздух снаружи. И при этом навернута она должна быть крепко и оставаться герметичной.

Источник: http://autoflit.ru/1194-kak-razobrat-kryshku-rasshiritelnogo-bachka-poshagovyy-sposob.html

Что будет, если открыть бачок

Как уже отмечалось выше, при снятии крышки давление в работающей системе может резко упасть, что приведет к закипанию антифриза и его выбросу наружу. Вы рискуете не только обжечься, но и надышаться паров охлаждающей жидкости, а она является токсичным химикатом.

Спустя несколько минут после открытия бачка остатки антифриза выкипят – на первый взгляд, инцидент исчерпан. В действительности, резкий перегрев приводит к нарушению геометрии головки цилиндров и прогоранию подкладки. Кроме того, кипящая охлаждающая жидкость попадает в моторный отсек и нарушает целостность лакокрасочного покрытия. Спустя несколько месяцев образуется коррозия.

От раскаленной жидкости пострадают не только внутренности кузова, но и провода, так что в скором времени вы столкнетесь с барахлящей электроникой.

Источник: http://avtonomnaya-gazifikaciya.ru/obsluzhivanie/kak-razobrat-kryshku.html

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%! Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Источник: http://avto-idea.ru/remont/remont-kryshki-rasshiritelnogo-bachka-kak-razobrat-kak/

От чего страдает крышка?

Регулирующая работу впуска-выпуска пружина довольно быстро коррозируется. Ведь выпускаемый воздух горячий, а впускаемый – не сухой. Как результат – образуется конденсат, оседающий внутри пробки и съедающий пружинки. Еще хуже дело обстоит зимой. Тот же самый конденсат быстро становится льдом, и клапана работать перестают до оттаивания крышки.

Поскольку отогреться она не успевает, то вскорости придется ремонтировать радиатор, сам бачок, печку и прочее. Так что проверить крышку бачка в зиму никогда не будет лишним.

Источник: http://autoflit.ru/1194-kak-razobrat-kryshku-rasshiritelnogo-bachka-poshagovyy-sposob.html

Признаки и последствия неисправности крышки расширительного бачка

Самым частым последствием неисправной крышки считается закипание охлаждающей жидкости. Происходит это когда крышка не может держать необходимое давление и даже когда давление становится выше крышка не может его стравить (не работает предохранительный клапан).

Из-за неисправного впускного клапана в систему может просочиться воздух через соединения патрубков, места крепления и образовать воздушную пробку. Из-за её образования нарушается стабильная циркуляция, и, соответственно, охлаждение жидкости. Зимой это сразу же отразится на печке. Так как она просто напросто не будет греть.

Источник: http://zen.yandex.ru/media/autotricks/kak-nerabochaia-kryshka-rasshiritelnogo-bachka-privodit-k-kapitalke-dvigatelia-mnogo-teorii-5c9678d1ececd500b30f6207

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

1. Разборка.
2. Чистка.
3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

1. Выкрутить крышку из бака.
2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
4. После чего снять пружинку, которая кроется под резиной.
5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Источник: http://avto-idea.ru/remont/remont-kryshki-rasshiritelnogo-bachka-kak-razobrat-kak/

Полезное видео

Смотрите в этом видео сюжет, как разобрать и отремонтировать крышку расширительного бачка автомобиля. Это поможет обойтись без приобретения новой:

Итоги

Эта информация поможет вам, если нет возможности приобрести новую пробку. Обычно ремонт занимает не более 30 минут, процедуру можно сделать даже в дороге.

Источник: http://avto-i-avto.ru/svoimi-rukami/razobrat-kryshku-rasshiritelnogo-bachka.html

Старые моторы и пробка

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка. Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не .

Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.

Источник: http://motorchina-online.ru/ustrojstvo/princip-raboty-kryshki-rasshiritelnogo-bachka-avtomobilya.html

Как работает расширительный бачок

Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см 2 , этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.

Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.

В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.

Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см 2 . Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.

Источник: http://avtonomnaya-gazifikaciya.ru/obsluzhivanie/kak-razobrat-kryshku.html

Проверка на годность

Поскольку такие процедуры должны быть регулярными, лучше один раз заморочиться и соорудить себе проверочный аппарат. Для него объединяются в единое целое самый простой насос с манометром и расширительный бачок (один раз можно потратиться, чтобы не изобретать велосипед из подручных материалов). Проверять надо оба клапана – и выпускной, и впускной. Для первого при накрученной крышке в бачок закачивается воздух до появления характерного шипения.

Если оно раздалось при давлении не выше 1,2 атмосферы – клапан уже наполовину живой. Чтобы убедиться в его второй половине, дожидаются конца шипения и замеряют оставшееся давление. Должен держать 0,8. При первом давлении больше указанного показателя понемногу подрезается – и каждый раз проверяется – пружина. При стравливании меньше 0,8 пружина растягивается или под нее подсовываются шайбы.

Чтобы проверить впускной клапан, перекрывается один штуцер на бачке, а в другой нужно сильно дуть. Если категорически не получается – значит, клапан не работает. По чуть-чуть, буквально по полмиллиметра подрезается маленькая пружина. После нашего рассказа, как разобрать крышку расширительного бачка и насколько важно периодически это делать, есть надежда, что вы не будете упускать из виду данный процесс.

Источник: http://autoflit.ru/1194-kak-razobrat-kryshku-rasshiritelnogo-bachka-poshagovyy-sposob.html

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см 2 . С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Этот узел представляет собой емкость из пластика, оборудованную крышкой, встроенным датчиком уровня охлаждающей жидкости, клапаном для сброса давления в системеи местами для подсоединения патрубков и шлангов. Система охлаждения любого автомобиля имеет в своем составе расширительный бачок.

Как и прочие механизмы, бачок, при выходе из строя, нуждается в ремонте или замене. Замена расширительного бачка на новый образец производится при поломке клапанов или нарушении герметичности корпуса.
