Как снять магнитолу на ваз 2110 — Все о Лада Гранта

✔ ➤ Наш сайт поможет Вам разобраться как проводить ремонт автомобилей ВАЗ своими руками. Много полезного материала по правильному обслуживанию автомобиля Лада. ▼

Какие бывают крепления у магнитол

Разные производители используют разные типы крепежа:

• При помощи фиксирующих элементов на боковой части устройства;
• С помощью упругих защелок;
• Используя болты или саморезы.

С фиксаторами используется рамка, вставляемая в «шахту». Боковые стенки автомагнитолы имеют специальные выемки, а на рамке имеются язычки.

Статья по теме: Как телефон подключить к магнитоле в машине всеми способами

Для демонтажа головного устройства нужны ключи. С ними можно легко разогнуть язычки или загнуть их. Но крепление такого типа имеет недостаток – рамка может деформироваться.

Второй вид крепежа надежнее – он подразумевает применение упругих защелок. Их можно увидеть на боковой и верхней стенках. Эти защелки попадают в специальные посадочные места в рамке, самое простое и надежное крепление магнитолы.

В некоторых моделях авто, чтобы обеспечить надежность крепления мультимедийной системы и для исключения риска выхода из строя из-за вибраций, установку выполняют к торпеде, а точнее к силовым элементам. Торпедо удерживается на трубе при помощи металлических уголков. Такой крепеж используется в автомобилях премиум-класса Мазда, Тойота.

Вариант установки магнитолы таким образом считается, как дополнительный, но установщики автозвука часто убирают уголки, а монтаж выполняется без фиксирующих элементов. Этот вариант ненадежен.

Одно- или двухдиновые магнитолы монтируются в тоннель торпедо без какой-либо дополнительной фиксации. Принято крепить устройство на центральную консоль.

Медиасистема защелкивается обыкновенными пластиковыми защелками. Это безвинтовая арматура – можно видеть такое даже на Лачетти.

С этой установкой магнитола просто висит и не способна выдерживать даже незначительные ударные нагрузки. На боковых частях устройства имеются отверстия, но большинство автомобилистов не знают, зачем они.

Оказывается эти отверстия делаются для надежного монтажа аппарата к торпедо с использованием уголков.

Это заводской крепеж, которым дополняется стандартное крепление.

Источник: http://autovogdenie.ru/kak-snyat-magnitolu-bez-klyuchej.html

Как подключить автомагнитолу Ваз 2110 правильно

В этой статье мы рассмотрим, как подключить автомагнитолу Ваз 2110. Конечно же, процесс этот не сложный, но следует знать основные правила.

К примеру, как сделать так, чтобы после подключения магнитола не разряжала аккумуляторную батарею или же, как подключить автомагнитолу на Ваз 2110, чтобы ей можно было пользоваться даже при выключенном зажигании. Подключение головного устройства АС на этом автомобиле может проходить несколькими способами.

Разъемы

Как известно, в головных устройствах используются различные разъемы.
Следует их уметь различать:

1. Простые разъемы.
2. Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все.

Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Примечание. Специалисты не рекомендуют использовать второй вариант подключения. В крайнем случае, нужно будет дополнительно использовать термоусдочные кембрики и следовать максимальным мерам предосторожности.

Как провести плюс

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Примечание. Обязательно нужно учитывать, что диаметр проводки не должен быть меньше разъема автомагнитолы. Некоторые подключают плюсовой провод и от прикуривателя, но это делается в крайних случаях.

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

1. Черный провод заземляется.
2. Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
3. Красный провод предназначен для включения магнитолы от замка зажигания.
4. Синий провод предназначен для включения антенны либо другого устройства.
5. Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Подключение простым способом

Чтобы грамотно подключить магнитолу в Ваз 2110, следует сделать следующее:

• Подать плюс на красный и желтый проводы.

Примечание. Не забываем, что желтый провод будет отвечать за питание памяти устройства, а красный – за отключение магнитолы.

• Чтобы магнитола выключалась после отключения зажигания, нужно красный провод протянуть через замок.

Примечание. Особенности автомобиля Ваз 2110 позволят владельцам не тянуть провод до замка зажигания, а подключиться сразу к пятому контакту колодки.

Но и такое подключение имеет недостатки. В частности, нужно оставлять вместе с пассажиром ключ зажигания, чтобы тот мог слушать музыку, если водителя нет.
Кроме того, прослушивание автомагнитолы при включенном зажигании значительно увеличивает электропотребление.

Сложный способ подключения

Данный способ более правильный:

1. Красный провод магнитолы ведем и на кнопку в разрез. Здесь все ясно. В разрез красного провода вешается стандартная кнопка, имеющая вкл/выкл. Такой способ подключения хорош тем, что магнитола будет всегда работать. Если же подразумевается оставить автомобиль на длительную стоянку, просто отключаем кнопкой подачу тока.
2. Можно сделать через кнопку переключения между постоянным плюсом и после зажигания. Это означает задействование кнопки аварийной ситуации. При этом, если кнопка будет нажата – на магнитолу пойдет постоянный плюс от АКБ или прикуривателя, если же не нажата – пойдет плюс от зажигания.
3. Можно через сигнализацию. Это стандартная схема, подразумевающая подачу плюса и его автоматическое отключение от сигнализации.
   Если в Ваз 2110 стоит двухпроводной соленоид, который срабатывает на закрывание/открывание, изменяя полярность для каждой операции, то работа будет проходить следующим образом.
4. Когда откроются двери, плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Тем самым, обеспечивается постоянное питание от АКБ через выводы контактов и второго реле. Другими словами, магнитола автоматически подключается к питанию.
5. Что касается отключения магнитолы, то оно пройдет так. Срабатывает второе реле и отключается цепь питания – первое реле/магнитола. Таким образом, реле переходит в обесточенное состояние.

Примечание. И у этой схемы есть недостаток. Это повышенное потребление энергии за счет дополнительного реле, который будет включен постоянно вместе с магнитолой.

Источник: http://vazzz.ru/kak-pomenyat-magnitolu-na-vaz-2110/

Особенности китайских магнитол

Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. А почему бы и нет? Кто против того, чтобы на машины устанавливать китайские устройства? Напишите в комментариях и аргументируйте свои решения.

Вообще в китайской магнитоле нет совершенно ничего плохого. Это объясняется предельно просто.

Практически все автомагнитолы можно считать китайскими. Почему? Все элементарно. Ведущие производители, в числе которых японские, европейские и американские бренды, предпочитают осуществлять сборку именно на территории Китая. Это обусловлено финансовой выгодой. Собирать все в Поднебесной, включая магнитолы, очень дешево. Отсюда и вывод о том, что большинство предлагаемых магнитол на рынке из Китая. Но тут еще важно определить, о каком именно китайском продукте идет речь.

Все автомагнитолы можно условно разделить на несколько категорий. Причем этот вопрос я советую вам отдельно изучить более подробно.

Каждая категория автомагнитол продается в Москве, Спб, Уфе, Киеве, Минске, Волгограде и через Интернет-магазины. Только стоимость у них несколько разная.

Цена выступает во многом определяющим фактором выбора. Покупая себе китайскую магнитолу, вы фактически выбираете один из 3 вариантов.

• Магнитолы, изготовленные по заказу ведущих производителей. К ним можно отнести Sony, Pioneer, Kenwood и пр. Есть четкий регламент, правила и стандарты, от которых исполнитель (завод в Китае) не имеет права отходить. Это позволяет получать очень качественные устройства при низкой себестоимости изготовления для владельца бренда;
• Китайские бренда. Это компании с хорошим именем, которые предлагают магнитолы под собственными брендами на международном рынке. Качество может немного ниже, но и цена соответствующая. В большинстве случаев они копируют или делают максимально похожие на устройства ведущих производителей магнитолы;
• Неизвестные китайские бренды. Это магнитолы с непонятным названием и таким же происхождением. Если вы впервые слышите о компании и в Интернете ничего толком о ней найти не удается, с такой 2 din магнитолой лучше не связываться.

Делая выводы, могу сказать, что лучшим решением будет покупку магнитолы в свой автомобиль из 1 или 2 категории.

Источник: http://pricep-vlg.ru/tyuning/ustanovka-magnitoly-2-din/

Инструменты и материалы

Для установки 2 ДИН магнитолы потребуются следующие материалы и инструменты:

• переходная рамка;
• ножницы;
• изолента;
• набор установочных кабелей;
• плоскогубцы;
• набор отверток.

Источник: http://omagnitolah.ru/podklyuchenie/ustanovka-2-din.html

Правила выбора аудиосистемы

Прежде чем приступить к установке магнитолы на Калину, следует выбрать ее в автосалоне или магазине техники. К выбору стоит подходить тщательно и внимательно. А до похода в магазин лучше определиться со своими желаниями и возможностями.

Выбирая магнитолу в автомобиль, следует определиться, какой носитель музыки будет использоваться в качестве основного. Это поможет сэкономить некоторые средства. Если, например, автовладелец будет уверен, что CD или кассетный проигрыватель ему не пригодится, то зачем ему переплачивать за магнитолу с этими функциями.

Для выбирающих CD проигрыватели есть один незначительный минус, с которым производители стараются бороться — это выпадение фрагментов музыки из-за тряски во время поездки. Но прогресс не стоит на месте, и механика совершенствуется. Наличие ISO в автомобиле и, соответственно, у аудиоустройства, упростит подключение. Наличие USB адаптера позволит воспроизводить музыку с различных носителей.

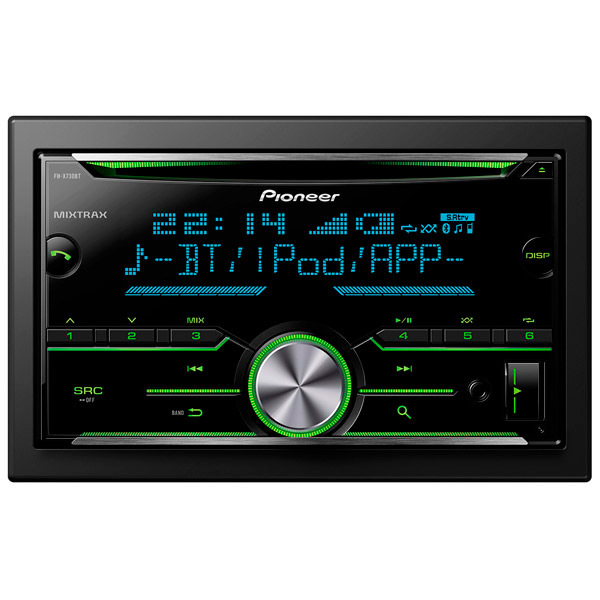

Модельный ряд Pioneеr

При выборе автомагнитолы следует обратить внимание на показатели мощности. Они имеют максимальный и минимальный порог. Максимальную мощность используют редко, разве что в экстремальных ситуациях. Выбор стоит делать по показателям номинальной мощности, то есть той, что используется чаще всего. Часто производители указывают на упаковках только максимальные значения, поэтому при выборе необходимо тщательно изучить инструкцию (паспорт), а не коробку.

Читать также: Ниссан теана тест драйв видео

Стоит также обратить внимание на панель управления. Она должна быть предельно простой и удобной, так как пользоваться ей чаще всего будут во время движения. Замысловатый дизайн может отвлекать от дороги. Удобные и понятные кнопки, регулировка яркости подсветки будут только на пользу. Обязательно нужно проверить диапазон воспринимаемых частот. Так как радиостанции в основном вещают в диапазоне от 80 до 110 МГц, лучше, чтобы и тюнер обладал таким диапазоном.

Обратите внимание на количество выходов к динамикам и резонансную частоту, она должна быть более низкой.

Источник: http://andresanda.ru/kalina/snyatie-magnitoly-lada-2.html

Видео «Процедура снятия автомагнитолы»

В этом видео демонстрируется, как достать магнитолу, если нет штатных ключей (автор ролика — Yuri Gusev).

Снятие автомагнитолы требуется в разных случаях, например перед ее продажей. Необходимо определить тип крепления и подобрать подходящий инструмент перед тем, как снять магнитолу с автомобиля.

Источник: http://o-ladagranta.ru/kak-snjat-magnitolu-na-vaz-2110/

Как проверить утечку тока

Как известно, любой автомобиль, в том числе и Ваз 2110 имеет минимальный ток утечки. Он составляет порядка 50-80 мА.

Итак:

1. Сигнализация потребляет около 20 мА.
2. Контролер системы впрыска – 5 мА.
3. Автомагнитола – около 3 мА.

Как правило, такие утечки считаются нормой и АКБ в этом случае способно прослужить несколько лет, не подводя владельца транспортного средства.

Примечание. Если утечка превышает значение в 80 мА, пора бить тревогу и искать причину.

Источник: http://vazzz.ru/kak-pomenyat-magnitolu-na-vaz-2110/

18 инструкций о замене комплектующих и ремонте ВАЗ

Существуют определенные виды проблем, с которыми рано или поздно сталкиваются все автовладельцы. У нас вы найдете полезные статьи о том, как заменить следующие детали собственными силами на российской машине:

• ремень ГРМ и натяжной ролик;
• ремень, натяжной ролик генератора;
• масло и фильтры;
• топливный фильтр;
• воздушные фильтры;
• сальный фильтр;
• тормозные колодки;
• тормозной барабан;
• задний тормозной цилиндр;
• прокачка системы торможения;
• лампы приборной доски;
• лампы блок-фар, задних фар, подсветки;
• блок-фары;
• трос сцепления;
• свечи зажигания;
• охлаждающая жидкость;
• водяной насос, сальники;
• тросы стояночного тормоза.

Вы можете бесплатно получить сборник инструкций с подробным раскрытием данных тематик. Для этого необходимо указать электронный адрес, куда будут отправлены текстовые файлы.

Источник: http://olade.ru/ustanovka-magnitoly-2din-v-ladu-granta

Лада 2111 «1.6 атмосферный» › Бортжурнал › Установка магнитолы 2 DIN USB Pioneer FH-X730BT в Ваз 2111

Многие автолюбители, если не сказать что все, любят музыку, а некоторые даже считают машину не машиной, если там нет музыки, ну и как же не установить её в свой обитель, ведь для каждого настоящего художника, любая вещь становится второй половинкой, приобретёт душу и красоту, и автомобиль не исключение, он становится не только домом на колёсах, а кожей, любимой, нежной и чувственной женщиной, которой конечно же если уделять внимание естественно, то она будет обольстительна и покорна … от этого обоюдного союза оба получают наивысшее удовольствие и удовлетворение …=)

Моя старенькая «магнитолка» мне надоела, кстати тоже Pioneer, не нужно рассказывать, что у Pioneer самое лучшее звучание, но на моей не было USB, а пользоваться постоянно AUX через шнур к телефону, причём каждый день подключать, особенно когда торопишься утром на работу, надоело …)))

Пришла мне мысль сделать вот как!

И так, нашёл подходящую 2 DIN магнитолу, по функционалу на высоте, очень круто сделана, всё меня устроило, а главное цена, USB, Bluetooth, встроенный кроссовер, выход отдельный на фронт и сабвуфер, возможность общаться по телефону, читает файлы MP3/ FLAC/ WMA/ AAC/ WAV, смартфон можно использовать как Д.У., хорошая мощность встроенного усилителя и т.д.
Стоила она мне в районе 8.500, в М видео очень лояльные цены, плюс хороший флеш накопитель на 32Gb, данная магнитола потянет даже и 64, и даже 128, плюс может и жёсткий диск переносной потянуть, я люблю с запасом …))))

Дальше установка, это тоже сложно, так как на наших торпедах можно установить только половину такой магнитолы, но не пилить же её))))

Пришлось вырезать перегородку, нечего сложного в удалении перегородки нет, фото не сделал, расскажу на словах, просто кусачками её перекусил, а оставшиеся кончики запилил с дрелью и фрезой, но я даже не сколько не пожалел об этом, если что думал, перегородка отдельно продаётся от торпеды, стоит копейки, но … магнитола всё затмила, просто прелесть+)

Так как у магнитолы не съёмная панель, надо подумать о ворах…))) При покупке магнитолы всегда в комплекте есть посадочная, металлическое гнездо так сказать, которое я установил на мощных болтах внутри пластиковой ёмкости торпеды, где и будет вставляться магнитола, ключики чтобы магнитолу вытащить из этого гнезда тоже есть в комплекте, чтобы не привлекать воров, изготовил картонную крышку, чтобы на ночь перед домом или просто когда на долго оставляешь авто, закрывать магнитолу, в машине ещё и тонировка по кругу, будет не видно, да и крышка та картонная, которую я изготовил чёрная, не видно вообще, всё сливается с тёмной торпедой) У меня ещё установлена очень дорогая и хорошая сигнализация StarLine, про которую я так же напишу в другой статье.

Есть ещё один геморой, надо перенести бортовые приборы, которые держались на той срезанной перегородке … )

Источник

Источник: http://my-class.ru/kak-ustanovit-2din-magnitolu-v-vaz-2110/

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Источник: http://carlasart.ru/tyuning/kak-podklyuchit-2-din-magnitolu-v-mashine.html

Как снять центральную консоль на «Калине-2»

ВАЗ предлагает автомобили «Калина-2» с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы. Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются. Приступаем к рассмотрению.

Источник: http://andresanda.ru/kalina/snyatie-magnitoly-lada-2.html

Монтаж

Установка автомагнитолы осуществляется в такой последовательности действий:

1. Требуется убрать крышку под часами и маршрутной компьютерной аппаратурой.
2. В прямоугольное окошко вставляется металлический корпус устройства, который фиксируется с помощью язычков треугольной формы.
3. Затем соединяются разъемы антенны и питания с главным устройством посредством переходников либо напрямую.
4. Корпус необходимо установить в монтажный канал до сцепления фиксаторов.
5. В завершение проверяется корректность работы оборудования и устанавливаются декоративные пластины из полимеров.

Источник: http://abakan7m.ru/drugoe/podklyuchenie-magnitoly-vaz-2110.html

Автомагнитола 2 din класса

Все больше автолюбителей, ценящих комфорт и удобство, стали рассматривать вариант оснащения ВАЗ 2112 2 din магнитолами. От классических моделей ее отличают:

• Размеры – 17,8 х 5,0 х 18,0 см.
• Наличие тюнера для воспроизведения CD дисков.
• УСБ вход для считывания информации с флэшки
• Возможность воспроизведения DVD файлов.
• Вход для подключения и просмотра информации с видеокамеры, навигатора и регистратора.
• LCD жидкокристаллический сенсорный экран.

Возможность соединения с сотовым телефоном водителя по блютуз позволяет совершать/принимать звонки по громкой связи. Навигатор помогает безошибочно прокладывать маршрут движения.

Автомагнитола 2 din

Установка 2 din магнитолы в автомобиль ВАЗ 2112 производится на штатное место панели с вырезом пластика под нужные размеры.

Процедура представляет собой:

• Пошаговая установка магнитолы Лада Гранта: как поставить самому в стандарт, норму и люкс

1. Установку шахты магнитолы.
2. Подключение электропитания.
3. Соединение разъема с проводами колонок.
4. Подключение видеокамеры.
5. Установку самой магнитолы в шахту и крепление защелкивающейся рамкой.

При проведении подключения следует соблюдать полярность. Проводка розового цвета – плюс, черного – минус (масса). При неправильном соединении возможно перегорание предохранителя. Если магнитола не работает после подключения, следует проверить его исправность и, при необходимости, заменить на новый после перестановки полярности.

Источник: http://abakan7m.ru/drugoe/podklyuchenie-magnitoly-vaz-2110.html

Как снять магнитолу на Лада Калина 2

Чтобы снять ММС новой Калины снимаем сначала пластиковую накладку панели (см. выше), а затем выворачиваем винты крепления.

Теперь можно ознакомиться с наклейкой, на которой указывается модель магнитолы, и исходя из этого подобрать подходящую прошивку. Также можно разобрать ММС, чтобы заменить штатную микросхему усилителя на более мощный аналог. Не забывайте о том, что к штатной магнитоле можно подключить камеру заднего вида или усилитель.

Инструменты:

• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток 10 мм

Детали и расходники:

• USB автомагнитола Hyundai H-CCR8086

Примечания:

Штатная магнитола Лада Калина устанавливалась далеко не во всех комплектациях автомобилей. Там, где ее нет, установлен пластиковый карман-заглушка (короб для вещей). К коробу подсоединены разъемы с проводами питания и проводами динамиков, а также штекер провода антенны. Ниже описывается, как устанавливается автомагнитола Лады Калины своими руками.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поддевая отверткой, аккуратно извлеките из установочного отверстия короб для вещей.

3. Отсоедините от короба для вещей разъемы жгута проводов и разъем антенны.

4. Подключите к автомагнитоле разъемы жгута проводов и разъем антенны (если предусмотрено).

5. Вставьте магнитолу на место короба для вещей (до щелчка). Дальше на Лада Калина установка магнитолы и ее настройка проводятся в соответствии с прилагаемой к ней инструкцией.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Доброго времени суток уважаемые драйвовчане! Не одному мне интересна тема установки в LK2 двухдиновых магнитол, так что вот, по многочисленным так сказать просьбам выкладываю, мануал, что как да почему. Фото прилагается)

Итак, на днях всё-таки решился расковырять центральную консоль Сразу скажу! пластик, хоть и кажется жостким, на самом деле инструментом очень хорошо царапается, а при больших усилиях проминается! Благо у меня изолированный инструмент, изоляция смягчала нагрузку, и делала её более равномерной! Так что простыми “ножиками” и отвёртками с голыми “жалами” ковырять это всё дело не советую, у меня славо богу, сделать всё получилось так, что не осталось и царапинки, есть одна, но она за заглушкой, в общем мелочи))

Источник: http://andresanda.ru/kalina/snyatie-magnitoly-lada-2.html
