Порядок выполнения работы по демонтажу радиатора печки на ВАЗ 2106

Для начала необходимо выполнить ряд подготовительных работ:

1. Слив охлаждающей жидкости
2. Снятие корпуса отопителя с вентилятором

Далее под капотом ВАЗ 2106 необходимо открутить хомуты на шлангах охлаждающей жидкости, которые идут к радиатору. Наглядно это показано на фото ниже:

И снимаем их, приложив определенное усилие, потянув на себя:

После всего выполненного выше, идем опять в салон и откручиваем гайку крепления тросика на кранике печки, именно здесь и понадобится головка на 7.  Краник находится с правой стороны (пассажирской):

Даже до конце ее не нужно отворачивать, как тросик сам соскочит с краника:

Теперь откручиваем две гайки крепления радиатора, которые хорошо видны на фотографии:

Теперь его можно сдернуть вниз, как наглядно продемонстрировано на картинке, приложив немалое усилие:

И взявшись за трубку, вытягиваем радиатор отопителя назад:

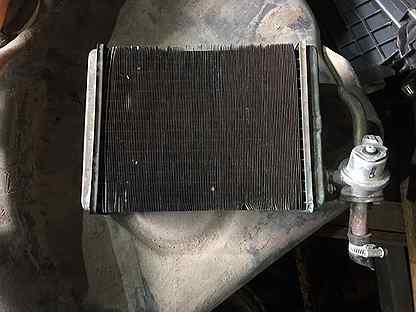

Результат окончания работы по демонтажу приведен ниже:

Если необходимо заменить краник, то делается это очень просто: откручиваем две гайки его крепления к радиатору:

И снимаем его, подняв немного вверх со шпилек:

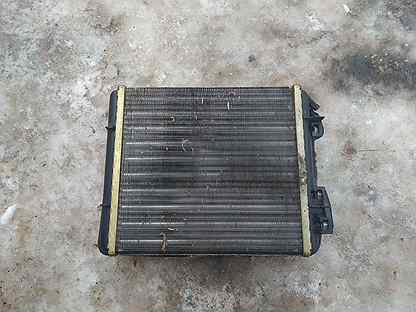

Цена нового зависит от металла, и которого он произведен. Медный дорогой и он стоит около 1400 рублей, а вот алюминиевый можно купить всего за 600 рублей. При замене все процедуры проводятся в обратной последовательности.

Источник: http://vaz2106-remont.ru/instrukciya-po-zamene-radiatora-pechki-otopitelya-i-kranika/

Пошаговая инструкция по установке нового радиатора печки

Для того чтобы правильно и аккуратно заменить старое приспособление, которое перестало функционировать должным образом, в первую очередь, как правило, следует запастись необходимым инструментарием. В частности, если речь идёт о замене радиатора, установленного в отопительном приборе авто ВАЗ-2106, автовладельцу пригодится только пара ключей (на «7» и «10»), а также отвёртка.

Первый шаг заключается в открытии краника печки, сделать эту манипуляцию позволит перемещение в правую сторону рычага управления. Затем необходимо избавить систему охлаждения движка от тосола.

Замена радиатора печки на автомобиле ВАЗ-2106 предусматривает необходимость разогнуть скобы, посредством которых держится вакуумный шланг. Эти небольшие элементы конструкции располагаются в подкапотном пространстве, удерживая жгут проводов. Благодаря тому, что автомобилист может отодвинуть шланг со жгутами в сторону, можно будет в дальнейшем с лёгкостью начать работу непосредственно с отопительным агрегатом.

Дальнейшие действия должны быть направлены на ослабление затяжки хомутов, после уменьшения силы крепления, можно будет демонтировать с системы все шланги. После того как будут откручены оба болта крепления уплотнителя, посредством которых держится щиток передка, автомобилист сможет без особых трудозатрат снять уплотнитель, аккуратно стянув его по трубам. Важно учесть одну важную деталь, в частности распорные втулки. Эти небольшие элементы системы находятся внутри уплотнителя, поэтому при снятии их важно не потерять.

Радиатор печки ВАЗ-2106 может быть подвергнут модернизации только после снятия вентилятора. Стоит отметить, что агрегат должен быть убран только совместно с кожухом машины. Сразу после этого можно приступить к демонтажу самого радиатора отопителя, аккуратно опуская агрегат вниз до такого уровня, который определит непосредственно тяга управления краником печки. При демонтаже приспособления следует учесть то, что вначале опускается задняя часть радиатора, после чего выводятся трубы, расположенные в нише щитка передка.

Автомобилист должен открутить болт, который держит оболочку тяги управления краником, а затем убрать тягу с самого крана. После этого можно демонтировать с транспортного средства не только радиатор, вместе с ним следует снять краник и трубы. Если аккуратно открутить пару болтов и убрать отводящую трубку, можно будет быстро избавиться от прокладки, расположенной с фланца трубы. Отвернув следующие два болта, следует демонтировать краник непосредственно с подводящей трубой.

Следующей должна быть изъята прокладка, которая зафиксирована на кранике отопительного прибора. Вывернув ещё парочку болтов, можно будет удалить подводящую трубу, зафиксированную на кранике отопителя, поэтому необходимо будет избавить систему и от прокладки, расположенной на подводящей трубе и кранике.

Прежде чем приступать к замене основного приспособления, автомобилист должен предвзято осмотреть обе прокладки (на подводящей и отводящей трубах). Следует помнить о том, что эти элементы взаимозаменяемы. Кроме того, прокладки не должны иметь никаких механических повреждений, на них должны отсутствовать отметины, намекающие на старение резины. Целесообразнее заменить эти детали на новые типовые элементы.

Если автовладельца интересовало то, как снять радиатор печки на ВАЗ-2106, то описанная инструкция при правильном подходе позволит всё сделать самостоятельно в кратчайшие сроки. После демонтажа автовладельцу достаточно будет только установить новый радиатор вместе с краником, в обратном описанному порядке.

Чтобы удостовериться в правильности своих действий, автомобилист может проверить радиатор печки, в частности, заглушив все отверстия в бачке приспособления, подвести к нему воздух, который будет иметь давление не менее 0,1 МПа. Затем агрегат следует расположить в любой ёмкости, наполненной водой, и оставить там всё хотя бы на 20–30 с. Любое негерметичное место в радиаторе при таком подходе даст о себе знать выходящими пузырьками воздуха.

После тщательной проверки необходимо расположить оболочку тяги, посредством которой управляется краник печки, таким образом, чтобы при расположении в крайних положениях рукоятка регулировки могла полностью фиксировать открытие или закрытие крана.

В конце манипуляции следует наполнить систему охлаждения движка тосолом, проверить герметичность конструкции, а также функциональность печки в салоне.

Источник: http://remam.ru/vozdsys/zamena-radiatora-pechki-vaz-2106.html

Замена радиатора отопителя Ваз 2106 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
3. Замена радиатора отопителя

↓ Комментарии ↓

1. Общие сведения

1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей

2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель

3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя

4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор

5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя

6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов

7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление

8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач

9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача

10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост

11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска

12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска

13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление

14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система

15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения

16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов

17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции

18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля

19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения

20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Источник: http://sto-tolyatti.ru/novosti/zamena-radiatora-vaz-2107.html

все полезное находится здесь

Похожие статьи

• Кузвной ремонт Ваз 2106 Часть 18
• Кузовной ремонт Ваз 2106 Часть 22
• Кузовной ремонт Ваз 2106 Часть 21
• Кузовной ремонт Ваз 2106 Часть 9
• Кузовной ремонт Ваз 2106 Часть 3
• Кзовной ремонт Ваз 2106 Часть 29
• Кузовной ремонт Ваз 2106 Часть 10
• Кузовной ремонт Ваз 2106 Часть 16
• Кузовной ремонт Ваз 2106 Часть 12
• Кузовной ремонт ВАЗ 2106 Часть 26

• Ремонт авто видео

• 2106
• ВАЗ
• замена
• классики
• печки
• проблемах
• радиатора
• рассказ
• Ремонт
• Часть

Источник: http://drive2.su/uxod/vaz-2106-zamena-radiatora-pechki

Отопитель салона (печка) ВАЗ 2106 — замена радиатора и крана отопителя салона

Как поменять и отремонтировать радиатор отопителя на ваз 2106?

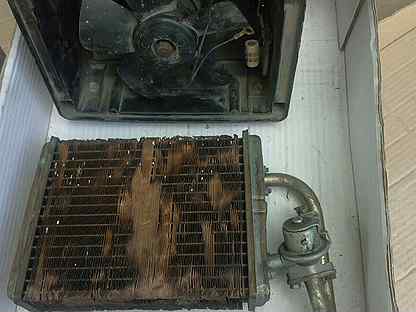

Отопитель салона (печка) на автомобиле ВАЗ 2106 представляет собой единый компактный узел, в котором установлены нагнетающий узел, состоящий из электродвигателя 14 (рис. 10.4) вентилятора и его крыльчатки 13, и нагревательный узел в виде радиатора 11 с краном 12 управления. Распределяются потоки воздуха заслонкой 1.

Основные неисправности отопителя салона (печки): — выход из строя электродвигателя вентилятора отопителя; — течь радиатора печки и крана.

ПРИМЕЧАНИЕ Замена электродвигателя вентилятора описана в разделе 9 «Электрооборудование» (см. «Электродвигатель вентилятора отопителя салона»).

Замена радиатора печки и крана отопителя салона

Для замены радиатора печки и крана отопителя вам потребуются: ключи «на 7» и «на 10», отвертка.

1. Откройте кран отопителя, передвинув вправо рычаг управления. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

2. В подкапотном пространстве разогните скобы 1 крепления вакуумного шланга 2 и жгута проводов к щиту передка; отведите шланг и жгут в сторону, обеспечив доступ к шлангам 3 отопителя.

3. Ослабьте затяжку хомутов крепление шлангов к трубам радиатора отопителя и снимите шланги.

4. Выверните два болта крепления уплотнителя к щиту передка.

5. Аккуратно поддев уплотнитель, снимите его, сдвигая по трубам радиатора печки.

В уплотнителе установлены распорные втулки. Не потеряйте их.

6. Снимите вентилятор отопителя с кожухом с автомобиля ВАЗ 2106 (см. «Снятие и установка электродвигателя вентилятора отопителя»).

7. Снимите радиатор печки, опустив его вниз, насколько позволит тяга управления краном отопителя (сначала заднюю часть радиатора) и выведите трубы из отверстия в щите передка.

8. Выверните болт крепления оболочки тяги управления краном отопителя и отсоедините тягу от крана. 9. Снимите с автомобиля ВАЗ 2106 радиатор печки в сборе с краном отопителя и трубами.

10. Выверните два болта и снимите отводящую трубу с радиатора печки.

11. Снимите прокладку с фланца трубы.

12. Выверните два болта и снимите кран отопителя вместе с подводящей трубой с радиатора печки.

13. Снимите прокладку с крана отопителя.

14. Выверните два болта и снимите подводящую трубу с крана отопителя.

15. Снимите прокладку подводящей трубы с крана отопителя. 16. Осмотрите прокладки крана отопителя, подводящей и отводящей труб (прокладки взаимозаменяемы). Механические повреждения и признаки старения резины не допускаются. При необходимости замените прокладки новыми. 17. Установите на автомобиль ВАЗ 2106 новые радиатор печки и кран отопителя в сборе с трубами в порядке, обратном снятию.

ПРИМЕЧАНИЕ При необходимости проверьте радиатор печки: заглушите отверстия в бачке (или трубы) радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см.кв.) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора печки определяется по выходящим пузырькам воздуха.

18. Установите оболочку тяги управления краном отопителя так, чтобы при крайних положениях рукоятки управления на панели приборов кран был полностью открыт или закрыт. 19. Заполните систему охлаждения жидкостью, проверьте герметичность системы и работу отопителя салона.

Рис. 10.4. Детали отопителя салона (печка) ВАЗ 2106:

1 — крышка воздухораспределительная; 2 — кожух вентилятора; 3 — резистор дополнительный; 4 — кожух крыльчатки вентилятора; 5 — кожух радиатора печки; 6 — прокладка; 7 — крышка люка воздухопритока; 8 — скоба прижимная крепления подводящей и отводящей труб; 9 — держатель пружинный крепления кожуха вентилятора; 10 — прокладка; 11 — радиатор печки; 12- кран отопителя; 13 — крыльчатка; 14 — электродвигатель вентилятора; 15 — скоба пружинная крепления электродвигателя; 16 — подушка электродвигателя; 17 — скоба крепления воздухораспределительной крышки.

Источник: http://sto-tolyatti.ru/novosti/zamena-radiatora-vaz-2107.html

Замена кожуха радиатора ВАЗ 2106

Сливаем жидкость из системы охлаждения двигателя.
Отсоединяем шланги от труб радиатора отопителя и снимаем уплотнитель (см. Замена крана отопителя).
Снимаем панель приборов (см. Замена панели приборов).

Крестообразной отверткой отворачиваем два самореза и снимаем кронштейн рычагов управления отопителем с поперечного усилителя кузова.

Ключом «на 7» отворачиваем саморез.

. и отсоединяем от рычага тягу крана отопителя.

Аналогично отсоединяем от второго рычага тягу воздушной заслонки и снимаем кронштейн с автомобиля.
Ключом «на 10» отворачиваем гайку левого переднего крепления кожуха радиатора к кузову и снимаем со шпильки «минусовой» провод электровентилятора отопителя (см. Замена электровентилятора отопителя).

Рукой или отверткой «отщелкиваем» четыре пружинные скобы и снимаем кожух электровентилятора.

Из кожуха вынимаем радиатор отопителя (см. Замена радиатора отопителя).

Снимаем верхние воздуховоды.

Ключом «на 10» отворачиваем оставшиеся три гайки крепления кожуха радиатора к кузову автомобиля.

. и снимаем кожух со шпилек.

Устанавливаем отопитель в обратной последовательности.

Видео про «Замена кожуха радиатора» для ВАЗ 2106

Ваз 2107 Замена радиатора печки!
Вентиляторы охлаждение радиатора, какой лучше?
Ремонт #9 ВАЗ 2106 часть 1, замена радиатора печки, рассказ о проблемах печки классики

Отопительный прибор в салоне классической «шестерки» должен нести тепло и исправно работать, в противном случае требуется доработка печки ВАЗ 2106. Температура внутри автомобиля должна быть комфортной не только для пассажиров транспортного средства, но и для водителя, особенно если ему за рулем приходится проводить длительное время.

Значительная часть автомобилей ВАЗ 2106 традиционно эксплуатируется в достаточно прохладных климатических условиях, когда даже летом может резко похолодать. Печка в классических моделях неплохо продумана и действует, но небольшие усовершенствования отопителя либо ремонт (или замена) крана отопителя и/или радиаторной решетки способны значительно повысить теплоотдачу и функциональность данного устройства.

Источник: http://drive2.su/uxod/vaz-2106-zamena-radiatora-pechki

Строение и принцип работы системы отопления ВАЗ 2106

Классическое строение печки салона вазовской «шестерки» следующее. Через подачу от головного блока цилиндров подсоединен ее нагнетающий комплект (состоит из электрического двигателя, вентилятора и его крыльчатки) и узел нагрева (радиатор плюс кран управления).

Принцип работы системы несложный.

1. Работающий двигатель автомашины нагревает тосол.
2. Циркулирующий по охлаждающей мотор системе тосол поступает в систему обогрева — радиатор отопителя.
3. Заборный воздух через ячейки прогоняется вентилятором.
4. Прогретый воздух поступает в салон через воздуховоды.
5. Тосол, пропущенный через отопительный радиатор, проходит обратно в двигатель, таким образом постоянно циркулируя и поддерживая тепло в радиаторе.

Неисправности этого узла бывают различными, но в качестве наиболее распространенных специалисты и опытные водители выделяют:

• поломку электрического двигателя вентилятора отопителя;
• протечки крана и радиатора.

Бывает, что холодный воздух из печки вызван недостатком охладителя в системе, тогда необходимо просто добавить его.

Если же кран шланга либо радиатор нуждается в ремонте, если им требуется полная замена, необходимо демонтировать и разобрать печку. Для этого следует взять простые инструменты и произвести следующие действия. Открыв кран отопителя и слив тосол, выкручивают крепление шлангов и снимают их. Затем снимают щиток, вентиляторный узел печки, проводят демонтаж радиатора, патрубков печи и крана. Демонтировав патрубок с радиатора и фланцевую прокладку, снимают с ними и кран отопления. Разбирают данный узел на детали. Замена прокладок проводится по мере необходимости.
