В статье говорится о том, почему возникает стук в рулевой рейке, как выявить и устранить неисправность

Строение рулевой рейки

Постараюсь рассказать простым и доступным языком, что говорится для общего понимания, поэтому немного утрирую.

• Корпус рулевой рейки, если можно выразиться — это длинная труба.
• Основной вал с нарезанными зубьями
• Вал с червячной шестерней
• Две рулевых тяги с наконечниками по бокам
• Направляющие втулки
• Сальники
• Пыльники

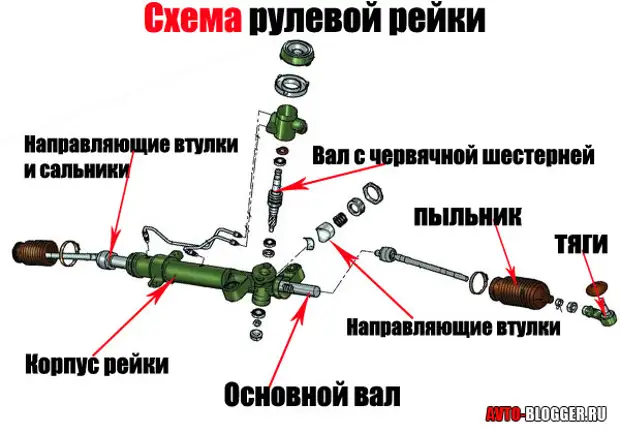

Сейчас небольшая схема.

Специально взял упрощенное изображение, чтобы вам понять, что и где находится.

Принцип работы простой – вы крутите руль, через червячный вал, переходит усилие на основной вал, он начинает ходить вправо или влево в зависимости от того куда вы крутите рулевое колесо. Для того чтобы основной вал не «люфтил» внутри, он прижимается специальными направляющими, которые делаются из прочного полимера.

Источник: http://zabarankoi.mirtesen.ru/blog/43270590379/Stuchit-rulevaya-reyka.-Pochemu-i-chto-delat

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Источник: http://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stuk

Ремонтируем или меняем

Заменить агрегат проще и быстрее, чем возиться с ремонтом. Тем более, если треснул корпус или сильно поврежден механизм, менять придется однозначно. Другое дело – ремонт своими руками обойдется много дешевле приобретения нового механизма. Например:

• рулевая рейка Ford Focus стоит около 45-50 тысяч рублей. Ее не фирменная копия 20 тысяч, но ресурс копии не предсказуемо мал.

• ремонтный комплект вместе обойдется примерно в 3 тысячи. Процедура ремонта занимает 1-2 суток. Требует наличия инструментов.

Источник: http://autostuk.ru/priznaki-neispravnosti-rulevoj-rejki.html

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

• Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
• Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
• Появление коррозии, которая разрушает металл и способствует образованию люфта.
• Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
• Деформация картера, что приводит к неправильному углу между винтом и зубьями.
• Выработка ресурса центрального зуба.

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Источник: http://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stuk

Разрыв пыльника и износ механизма

Резиновый пыльник на картере служит для защиты всего рулевого механизма от попадания грязи, пыли и влаги. Кроме того, он предотвращает вытекание из картера смазки. Вам, наверное, доводилось слышать фразу «течет рулевая рейка». Так вот, это смазка вытекает через порванный пыльник. Его повреждение неминуемо приведет к преждевременному выходу механизма управления из строя. Кроме того что он останется без смазки, так еще и влага с пылью серьезно ускорят процесс износа. Обнаружив, что в вашем авто течет рулевая рейка, немедленно отправляйтесь в магазин за новым пыльником. И не забудьте купить смазку.

Источник: http://roomavto.ru/drugoe/stuk-v-rulevoj-rejki.html

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

Читайте также:  Рено сандеро или лада калина 2 хэтчбек

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Важный момент! У шарнирных соединений есть внешний враг, значительно снижающий ресурс рабочей пары. Это пыль и влага, проникающая между трущихся поверхностей в результате разрыва верхнего резинового чехла.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Источник: http://2775040.ru/stuchit-rulevaya-rejka-prichiny-i-reshenie-problemy.html

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

• Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.
• Проверить, есть ли зазоры в шарнирах рулевых тяг.
• Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Источник: http://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stuk

Чего боится рулевая рейка

Коррозия (или, проще говоря, ржавчина) – один из главных врагов рейки и это очень важный момент. Эксперты отмечают, что в ряде случаев ее провоцируют сервисмены, которые при замене рулевых тяг затягивают их пыльники пластиковыми хомутами, а на штатными металлическими элементами. Разумеется, при таком подходе возни меньше, но пластиковые фиксаторы не обеспечивают стопроцентную герметичность пыльников. Получается следующая картина: один пыльник втягивает в себя теплый воздух из моторного отсека, а другой выдавливает его обратно. Казалось бы, что тут особенного? Но не стоит забывать про конденсат, который образуется в процессе остывания воздуха. Вот так рейки и ржавеют.

Источник: http://quto.ru/journal/autorambler/kakovy-priznaki-neispravnosti-rulevoy-reyki.htm

Снимаем рейку

Снимется рейка по разному в разных автомобилях, из-за индивидуальных особенностей, однако, порядок сохраняется:

• переднюю балку надо вывесить, упоставив авто на подпорки, затем, колеса снимаются;

• рулевые наконечники расшплинтовают, откручивают гайки и выпрессовывают съемником;

• откручивают экран;

• для машин с ГУР – откручивают шланги, предварительно подложив поддон, для стекания масла;

• для машин с ЭУР – отключают разъем и снимают датчик;

• затем, откручивают болты, крепящие рейку;

• ослабляется болт карданчика, связывающего рейку с валом руля;

• тянут рейку вниз, для освобождения от соединения с валом (допустимо сбивать молотком, ударяя через дощечку);

• вынимается рейка через колесную арку (через ту, которая удобнее в вашем случае);

Важно: Далеко не в каждом авто рейку вынуть просто — часто этому препятствует подрамник. Заниматься снятием подрамника долго. Пробуйте выкрутить задние болты на подрамнике и опору мотора, после этого подрамник отводится вниз. Тогда, появляется возможность высвободить рейку.

Рейку необходимо тщательно вымыть перед разборкой.

Источник: http://autostuk.ru/priznaki-neispravnosti-rulevoj-rejki.html

Как определить неисправность рулевой рейки?

На самом деле, в первую очередь неисправности появляются не в рулевой рейке (в ней-то как раз едва ли не в самую последнюю очередь), а в наконечниках рулевых тяг. Причем сначала в правой (поскольку правые колеса чаще катятся по ухабистым обочинам наших, далеко не идеальных дорог), а потом в левой. Такие же «ударные» нагрузки испытывают и нижние опоры. Правая — в большей степени, чем левая.

Далее, по степени «популярности» у механиков идут рулевые тяги, а также втулки стабилизаторов и сами стабилизаторы поперечной устойчивости. И только потом «шумит» рулевая рейка.

Неисправности рулевого проявляются как раз в виде стуков и/или скрипов, которые возникают при движении по ухабистой, неровной дороге, а также при поворотах рулевого колеса. Как именно стучит рулевая рейка и чем ее стуки отличаются от стуков и звуков изношенных наконечников, опор или стабилизаторов, рядовой автовладелец самостоятельно определить не сумеет.

Также причиной посторонних звуков может оказаться износ или даже выход из строя резиновых защитных пыльников. Внутрь механизмов попадает вода, грязь, песок и пыль, которые являются прекрасными абразивами, именно они и «убивают» рейку с шестерней, сайлент-блоки опор и прочие подобные узлы. Именно поэтому механик по приемке авто на ремонт или обслуживание начинает осмотр именно с передней подвески и с проверки рулевой рейки. Делает он это в немалой степени еще и потому, что рулевое управление является базисным элементом активной системы безопасности автомобиля, и если случается ДТП по техническим причинам, то крайнего найдут всегда! Это может быть и специалист ОТК, и механик по выпуску, и менеджер СТО, который подписал наряд, а также акт приема-передачи автомобиля владельцу.

Некоторые автовладельцы пытаются своими силами определить неисправность и убрать стук рулевой рейки, путём, например, затяжки регулировочного болта (винта или гайки). Но в данном случае «выбирается люфт» и происходит зажим сопряженных деталей (той же, например, рейки с шестерней), вследствие чего, во-первых, ухудшается комфорт управления автомобилем, а во-вторых, интенсифицируется процесс износа, и, как следствие — обочина либо встречный автомобиль.

Источник: http://zen.yandex.ru/media/id/5b841ada3e39db00aa56df34/chto-delat-esli-stuchit-rulevaia-reika-5b8f8571163eff00ab6b445c

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Ещё по теме: Размеры шин Hyundai Solaris — Таблицы размеров

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера. В результате — стук. Об этом источнике стуков догадываются нечасто. Многие меняют подвеску, но замена передней подвески ничего не дает в этом случае.

В автомобилях может стучать что угодно. К примеру, бочки омывателя. Если он плохо закреплен на своем месте, то гон будет стучать. Еще есть множество всяких таинственных виновников подобных звуков.

Источник: http://2775040.ru/stuchit-rulevaya-rejka-prichiny-i-reshenie-problemy.html

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Источник: http://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stuk

Как обслуживать гидроусилитель

Менять жидкость в бачке ГУР или не менять? Большинство автопроизводителей о сроках ничего не говорит, намекая на то, что она залита фактически на весь срок службы, однако многие сервисы меняют ее на раз-два. Некоторые эксперты, тем не менее, напоминают, что потемнение жидкости не означает утрату рабочих свойств и считают, что замена способна навредить. Дело в том, что в систему попадает воздух, который может спровоцировать турбулентные потоки, провоцирующие масляное голодание насоса и смывающие грязь со стенок магистралей в рейку.

Источник: http://quto.ru/journal/autorambler/kakovy-priznaki-neispravnosti-rulevoy-reyki.htm

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

1. Выполните полный демонтаж рулевой рейки.
2. Снимите рулевые тяги.
3. Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
4. Произведите замену изношенных деталей.
5. Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Источник: http://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stuk

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Источник: http://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/stuk-v-rulevoj-rejke-kak-opredelit-kak-ustranit-stuk

Как уберечь рулевую рейку от повреждений?

Чтобы рулевая рейка не стучала нужно выбрать максимально плавный и спокойный стиль вождения. Эта предосторожность продлит срок эксплуатации детали на много лет. Также стоит воздержаться от экстренного торможения или слишком быстрого ускорения.

Во время парковки нужно избегать ударов колёс о бордюр. Подобные удары наносят вред рулевой рейке, и она начинает стучать. Не стоит забывать и о периодическом техническом обслуживании.

Старайтесь ездить только по хорошим дорогам, избегая проблемных участков. Это позволит продлить срок эксплуатации не только рулевой рейки, но и всего автомобиля. Если же вы услышите, как что-то стучит, сразу приступайте к диагностике и починке.

Источник: http://2775040.ru/stuchit-rulevaya-rejka-prichiny-i-reshenie-problemy.html

Износ

Обратите внимание на состояние приводной шестерни. Ее зубья не должны иметь следов механического повреждения.

Если они присутствуют, ее нужно менять. То же самое касается и зубьев рейки. Приложите к ней шестерню и понаблюдайте, как они входят в зацепление. Если износ налицо, механизм лучше заменить. Ремонт рулевых реек, подразумевающий их восстановление, возможен, но вряд ли оправдан. Если даже и удастся что-то сделать, то ненадолго. Через время неисправность обязательно себя проявит.

Если механизм износился, выход один – новая рулевая рейка. Цена запчасти в сборе составляет порядка 3500 рублей. Согласитесь, это не так и дорого, если речь идет о безопасности.
