Как установить электровентилятор на классику

Принудительный вентилятор ВАЗ 2107: способы и схема включения В данной статье будет подробно рассказано про принудительный вентилятор ВАЗ 2107. Можно

Лада 2101 1985, двигатель бензиновый 1.6 л., 80 л. с., задний привод, механическая коробка передач — тюнинг

Источник: http://drive2.ru/l/5823023/

Как заменить вентилятор радиатора на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Для начала снимите аккумулятор с автомобиля, просто он мешать снятию будет, если вы не умеете это делать, тогда предлагаем вам ознакомиться со статьёй, называется которая: «Замена аккумулятора на машине», в ней всё подробно расписано.

2) Идём дальше, теперь смотрите на электродвигатель вентилятора, от него идут провода, пройдитесь глазами по этим проводам и разыщите стяжной хомут который не даёт им болтаться и стягивает между собой, его вам нужно будет расстегнуть и отложить в сторонку (см. фото 1), после этого колодку проводов и разъём ещё между собой разъедините (Данная колодки и разъём которые скрепляются между собой, так же на первом фото показаны синей стрелкой), затем в верхней части кожуха вентилятора вы найдёте провод который идёт на датчик включения вентилятора радиатора, данный провод крепится к кожуху при помощи трёх держателей (Они стрелками указаны на фото 2) их и нужно то будет вам вынуть, вынимаются они очёнь просто, для этого сожмите по бокам их руками и потом потянув за них выньте из отверстий в кожухе, ну и в завершение выворачивайте все болты гаечным ключом которые кожух к радиатору крепят (см. фото 3) и в конечном итоге, вынимайте кожух из подкапотного пространства автомобиля как это на последнем фото показано.

Примечание!
Помните мы ранее говорили то что нужно страховочным крючком запасаться, так вот привязывайте этот крючок за кожух чтобы кожух не упал в тот момент когда все болты его крепления будут выкручены, или ещё проще, попросите помощника чтобы он вам придерживал кожух когда вы будете откручивать все болты его крепления!

Установка:
Устанавливаются все детали на свои места в обратной последовательности, поэтому трудней у вас с этим возникнуть не должно.

Примечание!
Не забудьте, когда вы снимите кожух с вентилятором его можно будет так же разобрать и заменить отдельные детали а не весь кожух целиком (Просто это накладно будет, да может у вас только электродвигатель пришел в негодность) о том как это всё проделать, читайте в статье: «Замена электродвигателя вентилятора», там процесс разборки описан)

Источник: http://vaz-russia.com/remont/zamena-ventilyatora-radiatora-na-vaz-2101-vaz-2107.html

Лада 2101 Ex Fiat 124 › Бортжурнал › Электровентилятор на ВАЗ 2101

Всем привет, давно мечтал об электровентиляторе, но то денег не было, то вообще не знал как его поставить, потому что некуда девать датчик включения вентилятора, да и сам кожух с вентилем не встанет изза того что в ваз 2101 в отличии от 03-07 радиатор слишком близко к двигателю.

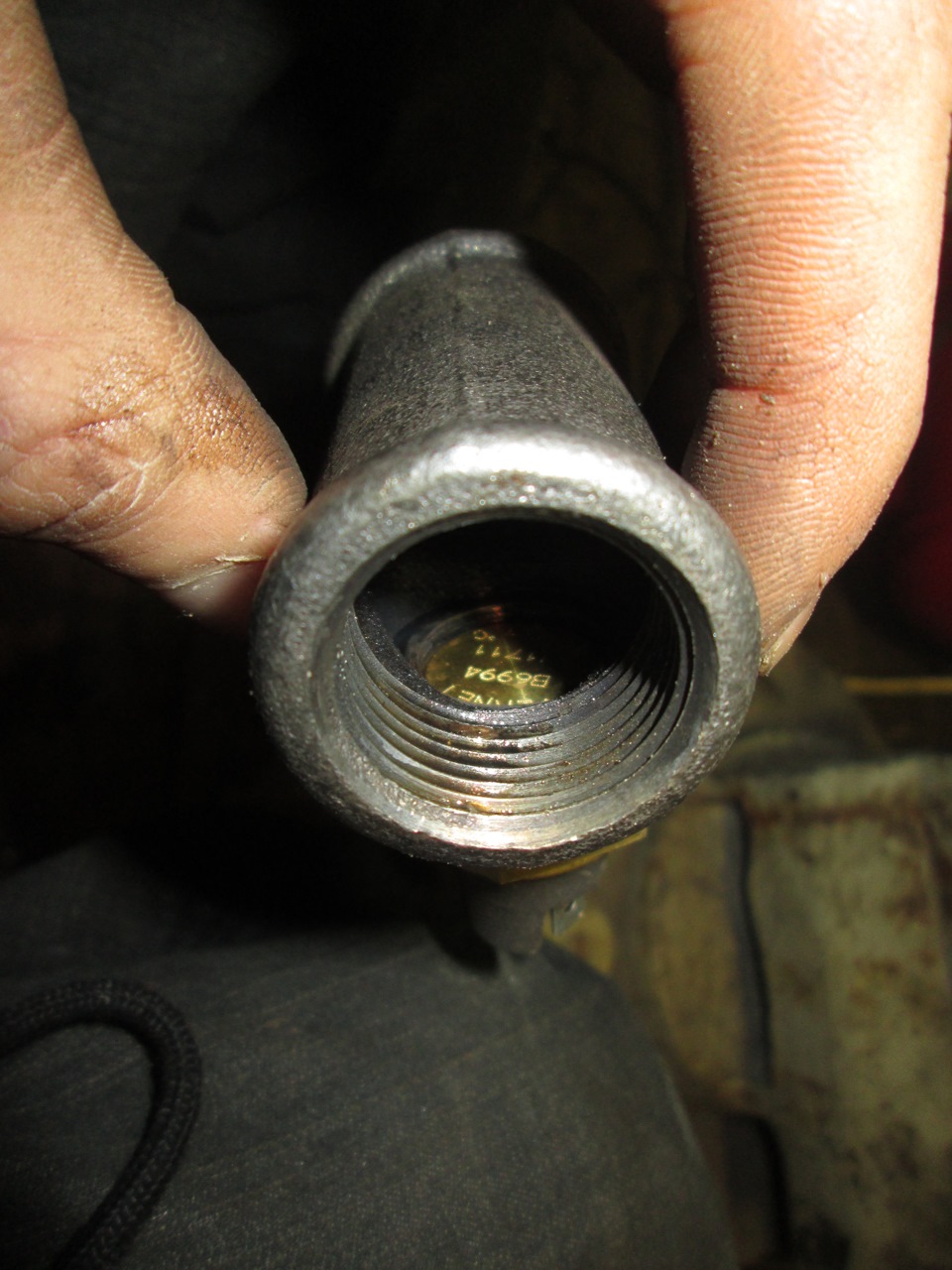

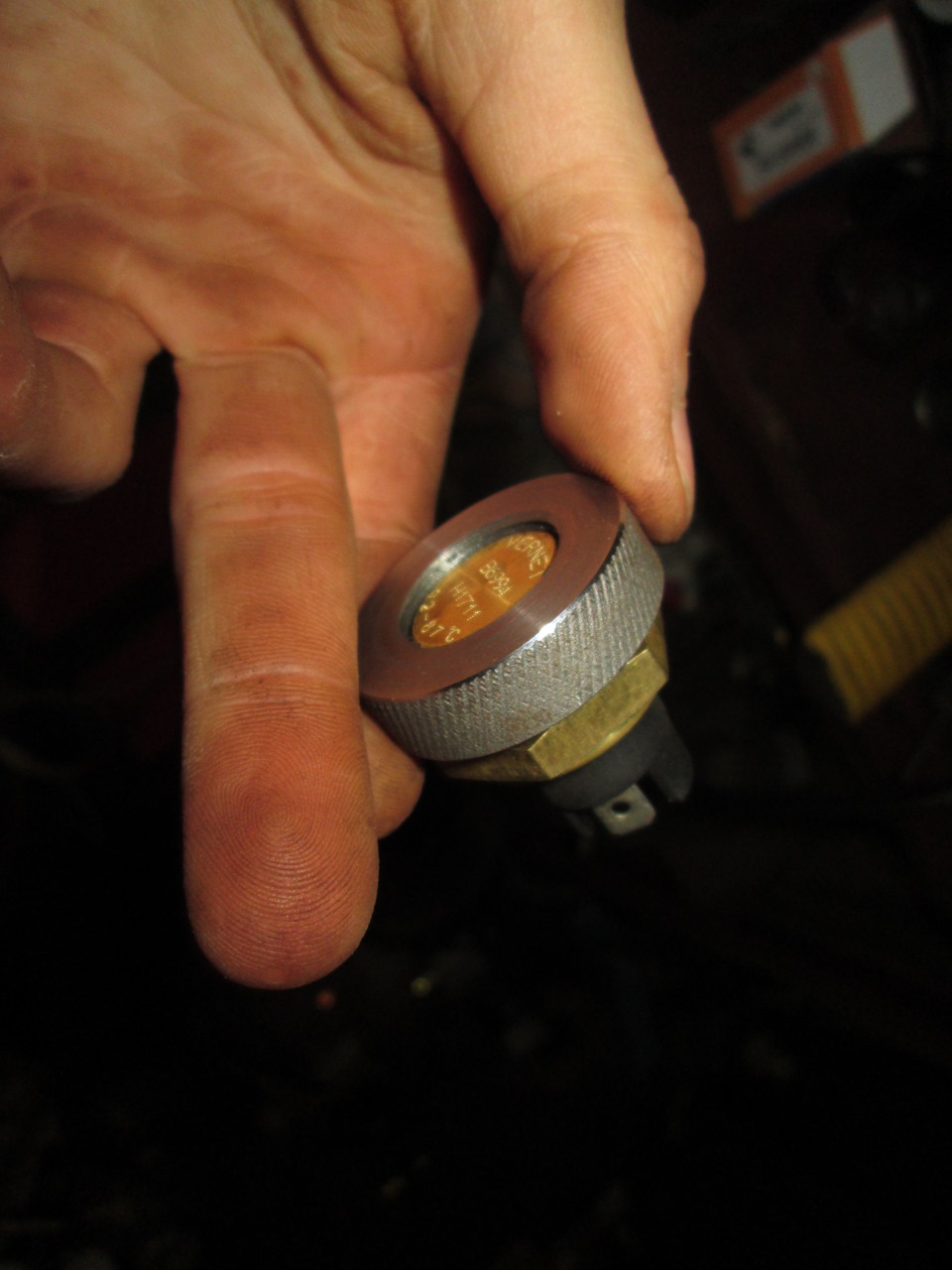

Собственно проблему с датчиком я решил следующим образом: купил в магазине сантехники стальной тройник на 3/4″, заказал соседу выточить шайбу с резьбой М22х1.5, и как бы все.

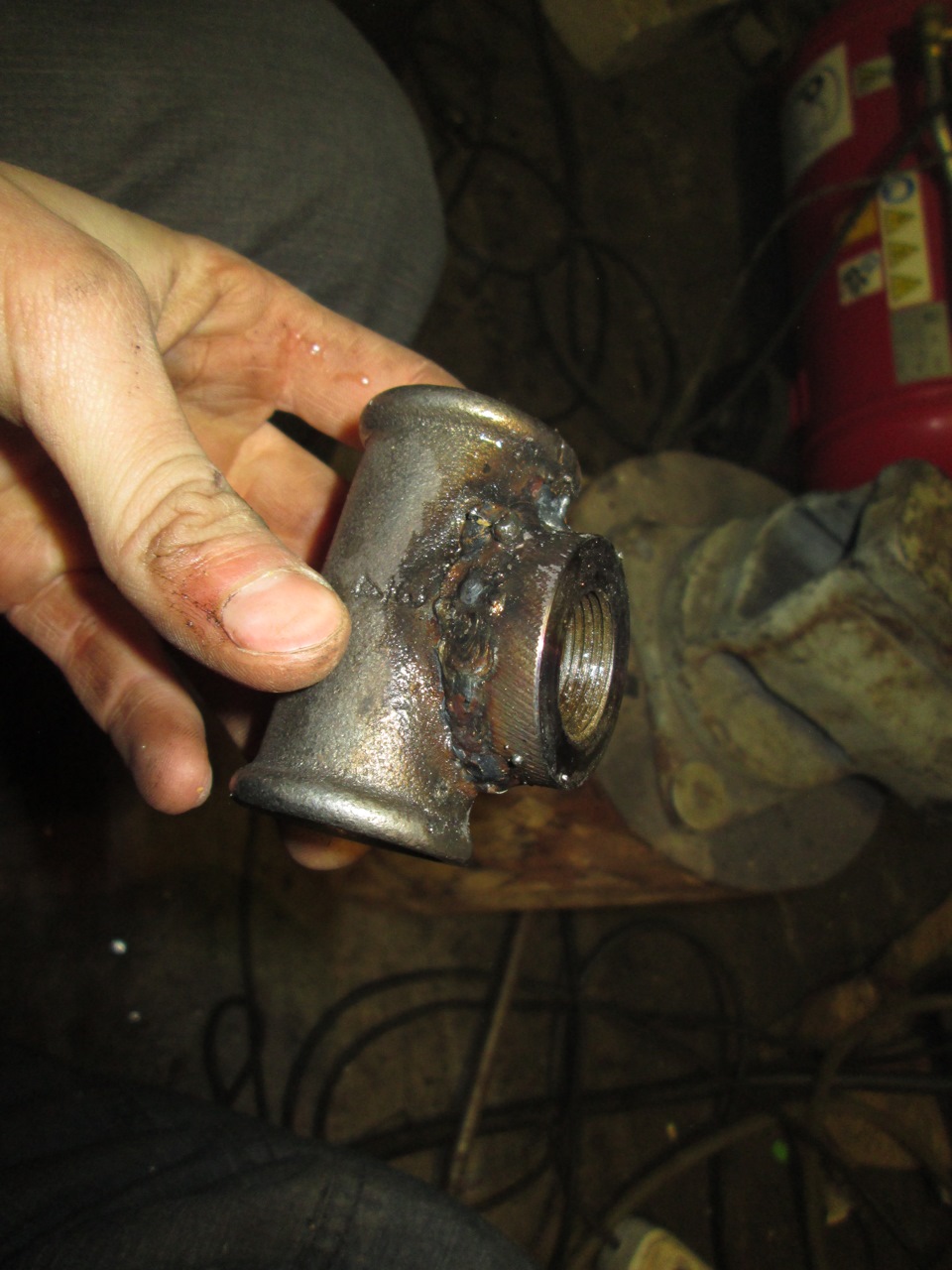

Затем я верхнюю часть тройника отрезал и приварил туда эту шайбу

Дополнительно обмазал место сварки холодной сваркой

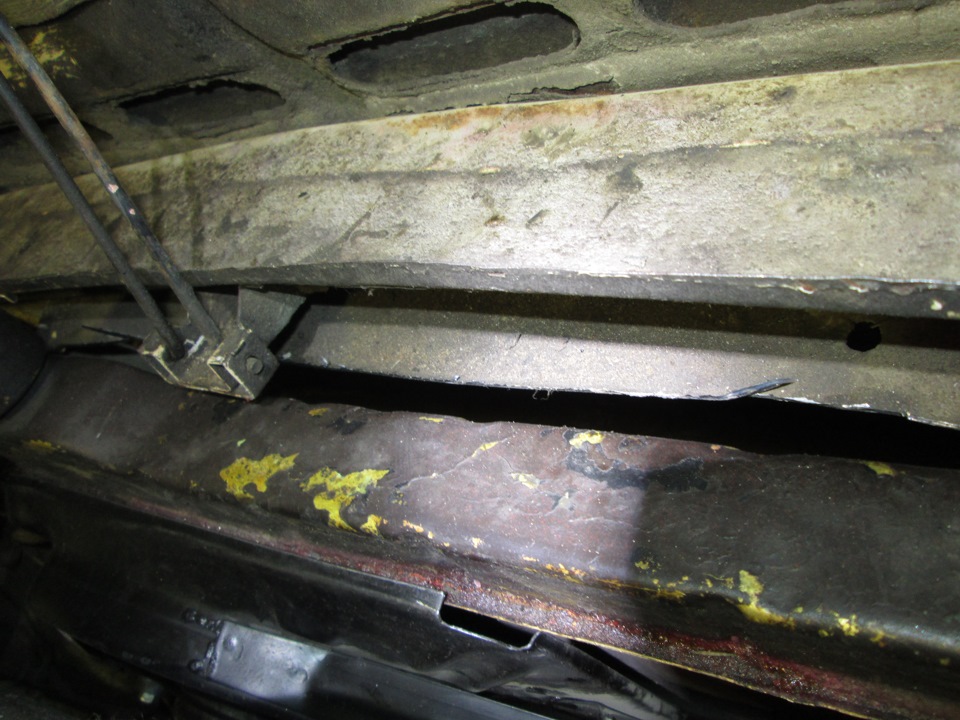

Также пришлось немного пересверливать крепление на кожухе, чтобы он подошел к радиатору

Но вентилятор был все равно слишком близко к движку, поэтому я срезал подрезал телевизор где то на 2 см.

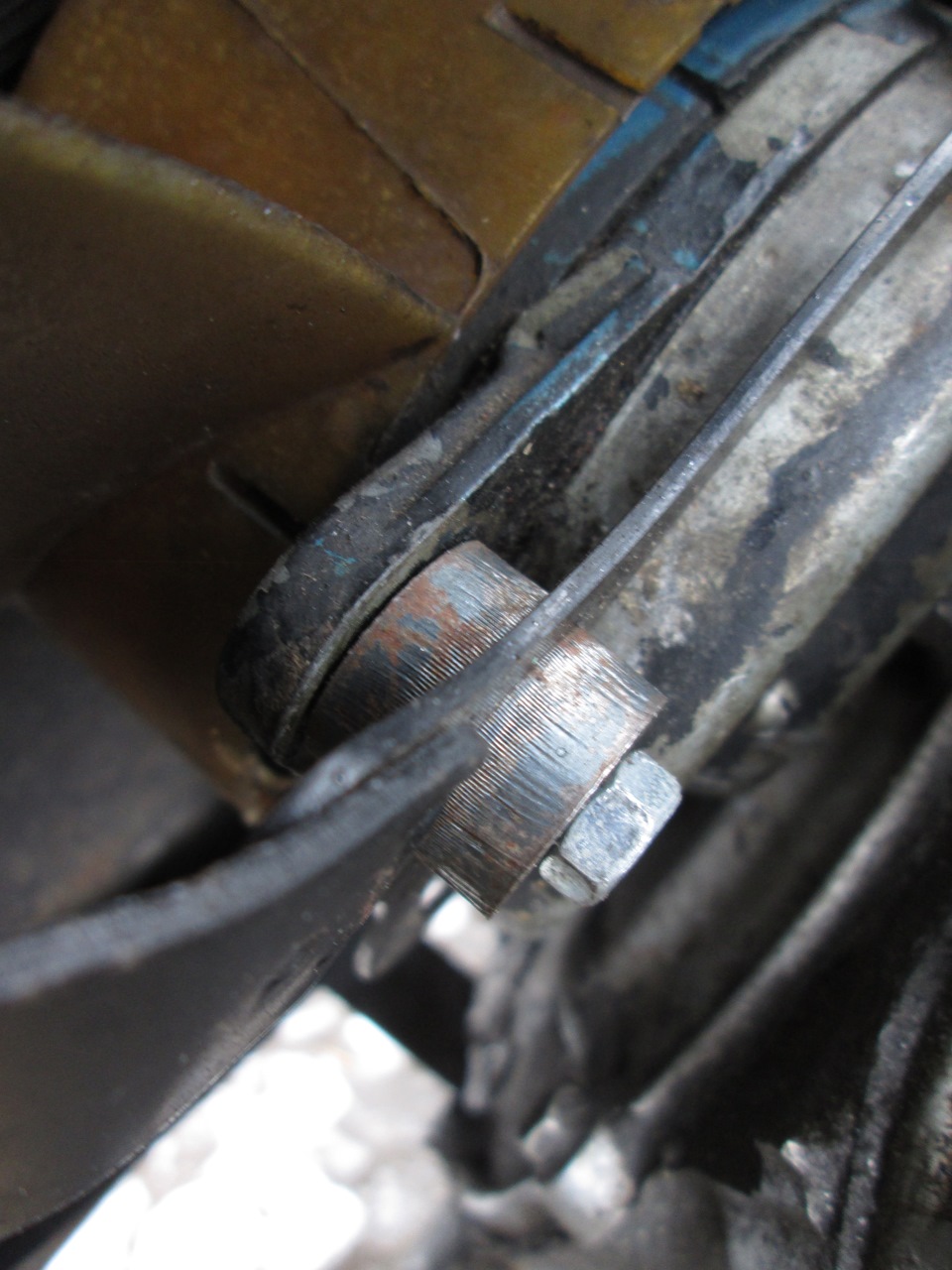

Но и этого оказалось мало, и мне пришлось смещать вентилятор вперед относительно кожуха с помощью проставочек

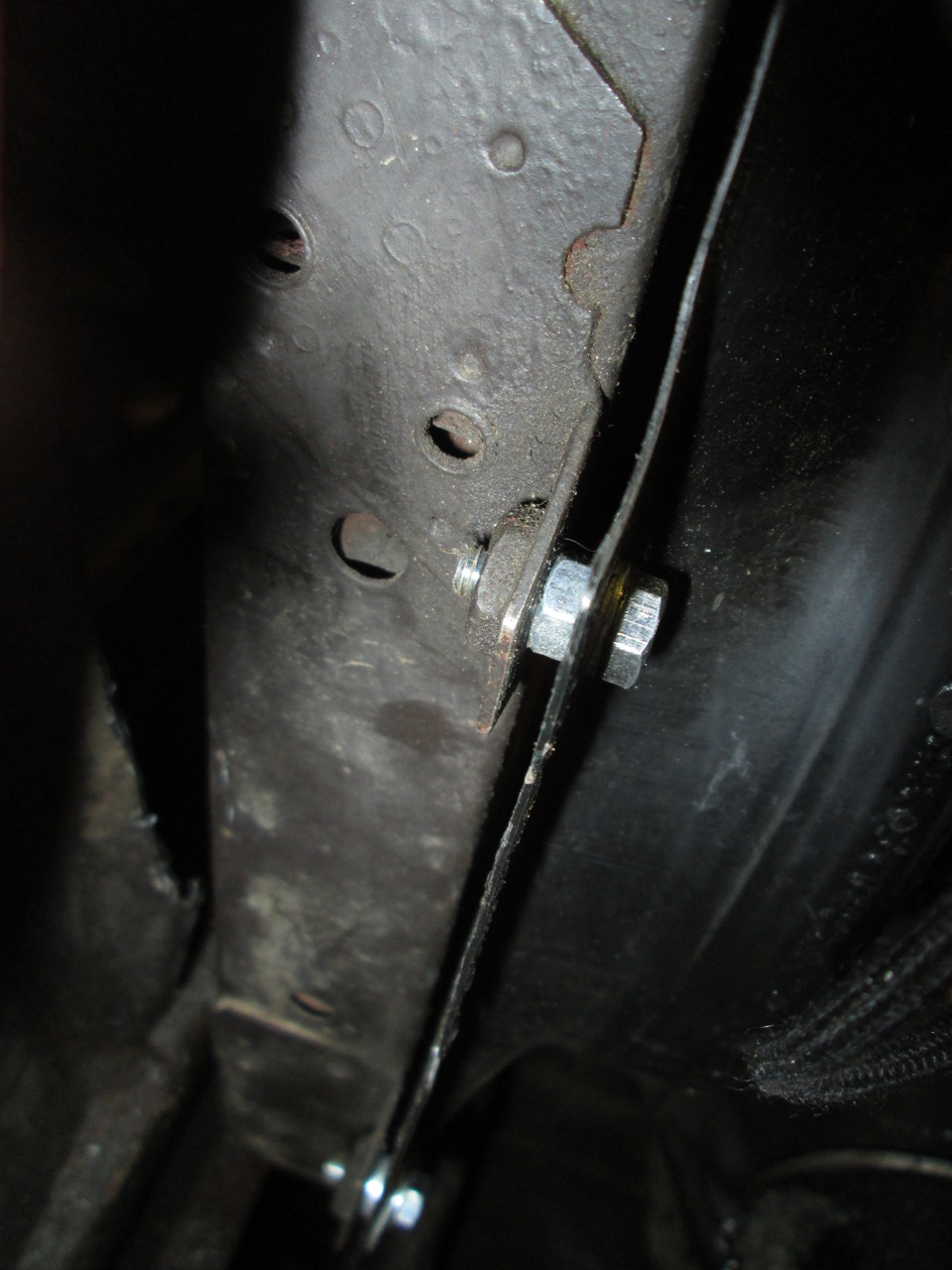

Однако после этого крыльчатка стала упираться в радиатор, и я подложил шайбочек под сам кожух

И стало более менее нормально, до двигателя еще около 5мм

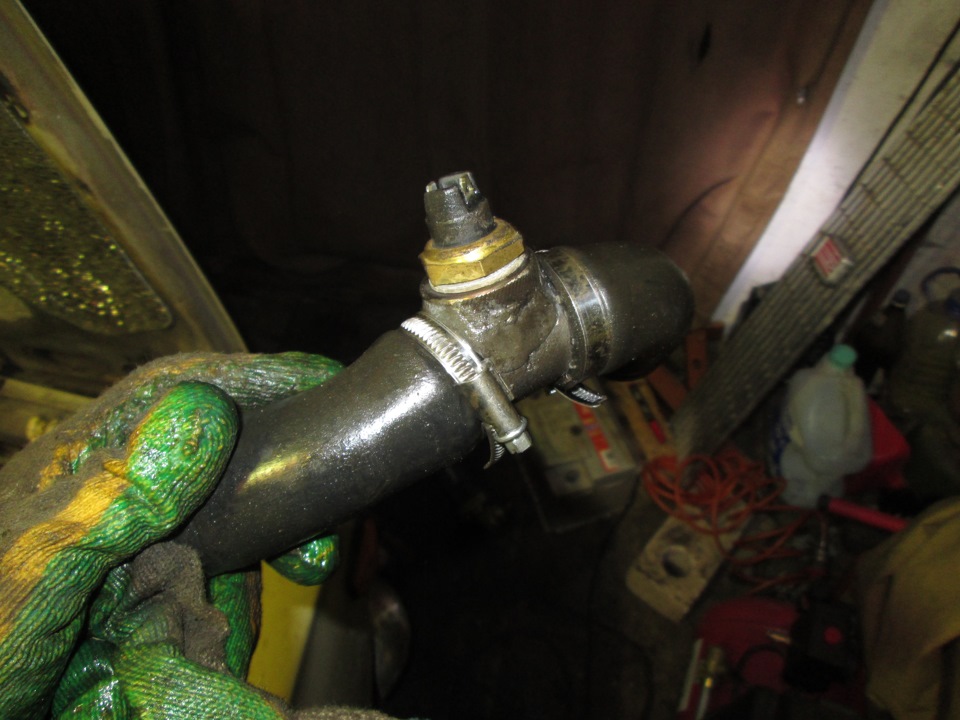

Затем я просто разрезал нижний патрубок, и вставил туда тройник

Все нормально собралось и встало, однако на ходовых испытаниях выяснилось что на кочках и когда сдаю задом шкив помпы задевает за кожух, и я его подрезал

В сборе все выглядит таким образом

В целом работает он хорошо, дует сильно на ходу без картонки почти не включается, так как относительно холодно, когда стоишь долго на заведенном двигателе слышно как работает, и судя по датчику температуры о.ж. работает все правильно и исправно.

Источник

Источник: http://real-electro.ru/kak-ustanovit-elektroventilyator-na-klassiku/

Архив объявлений

Смотрите все объявления в архиве

Источник: http://baza.drom.ru/moskva/sell_spare_parts/ /� �/model/� 2101/

Вентилятор отопителя LUZAR

Вентиляторы отопителя обеспечивают максимально быструю циркуляцию воздуха. Вентиляторы состоят из электрического привода и пластиковой крыльчатки, устанавливаются в корпус отопителя в салоне автомобиля.

Источник: http://luzar.ru/catalogue/elektroventilyatory/elektroventilyatory-otopitelya/elektroventilyator-otopitelya-2101-2107-lfh-0101/

Назначение отопительного вентилятора на ВАЗ 2107

Главная задача отопительного вентилятора — обдувать горячий печной радиатор и через специальные воздуховоды нагнетать тёплый воздух в салон ВАЗ 2107, обогревая его. Вентилятор выполнен из обычного пластика и приводится в действие небольшим электромотором.

Вентилятор печки на ВАЗ 2107 выполнен из пластика и не отличается высокой прочностью

Как пластик, так и электромотор не отличаются высокой надёжностью, так что автовладельцам приходится тщательно следить за состоянием этих деталей, чтобы они не отказали в самый неподходящий момент.

Расположение печного вентилятора

Отопительный вентилятор ВАЗ 2107 располагается под центральной панелью, за кожухом отопителя.

Отопительная система ВАЗ 2107 довольно сложна, так что добраться до вентилятора непросто

То есть для того, чтобы до него добраться, автовладельцу придётся разобрать центральную панель машины, а потом извлечь печной кожух. Без этих предварительных операций замена отопительного вентилятора невозможна.

Источник: http://avto-lover.ru/drugoe/motor-pechki-vaz-2107-na-podshipnikah.html

Где взять ещё одну печку

Так как на отечественных автомобилях, например, на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, то водители могут установить дополнительную печку на ВАЗ-2107. В самом деле, если на улице температура ниже минус 10, то радиатор уже плохо справляется со своей задачей, и сделать обогрев быстрее смогут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется аппарат китайского производства на 12 вольт, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второй китайского производства необходимо учитывать расположение выходных патрубков, которые запитываются в систему. От них будет зависеть положение вашей новой отопительной системы при установке.

Система позволяет производить забор воздуха из салона двумя вентиляторами. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трёхступенчатой регулировке.

Печные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая маленькая дополнительная печка способна прогреть салон до плюс 25 за 2–3 минуты.

Источник: http://avto-lover.ru/drugoe/motor-pechki-vaz-2107-na-podshipnikah.html

На что обращать внимание при выборе

В нашем большом ассортименте представлены всевозможные вентиляторы отопителя, которые подходят как для отечественных авто, иномарок и коммерческого транспорта.

Источник: http://luzar.ru/catalogue/elektroventilyatory/elektroventilyatory-otopitelya/elektroventilyator-otopitelya-2101-2107-lfh-0101/

Воздухопроводы

Воздухопроводы служат для транспортировки теплого (холодного) воздуха к ветровому и боковым стеклам. Их всего три:

• левый;
• правый;
• центральный.

Каждый из воздухопроводов представляет собой пластиковый «рукав» определенной формы. Одним концом они присоединены к корпусу отопителя, вторым – к соответствующему соплу. Для того чтобы снизить потери воздуха при передаче, соединения уплотнены резиновыми манжетами.

Источник: http://avto-idea.ru/sovety/pechka-vaz-2107-ustroystvo-rabota-osnovnye-neispravnosti/

Замена отопителя Ваз 2105

Замена отопителя ваз 2105

Из чего состоит печка

Прежде, чем начать замену полезно ознакомиться с конструкцией печки Ваз 2105. Она состоит из:

• кронштейна рычагов управления;
• воздухопровода внутренней вентиляции;
• специальных ручек рычагов управления;
• воздухопровода обогрева стекол боковых;
• из гибких тяг;
• из стяжного хомута;
• резиновых шлангов;
• крана;
• уплотнителя патрубков;
• заслонкой воздухопровода;
• крышкой воздухораспределительной.

Снятие и установка

Если Вы решили полностью заменить печку, то это делается следующим образом:

• отсоединяется провод массы от аккумулятора;
• снимается щиток приборов и панель приемника;
• рычаг управления краном отопителя переводится до отказа вправо;
• жидкость охлаждающая сливается из системы отопления;
• ослабляются стяжные хомуты;
• отсоединяются резиновые шланги от патрубков отопителя (они управляют подводом и отводом жидкости);
• снимается уплотнитель (рекомендуется посмотреть подробное видео перед снятием);
• выворачиваются два болта, фиксирующие кронштейн (они располагаются внутри отсеков двигателя);
• ослабляются болты скоб крепления;
• отсоединяются тяги и извлекается кронштейн;
• вынимаются соплы слева и справа;
• гайка, фиксирующая правый воздухопровод обогрева боковых стекол;
• таким же образом снимается левый воздухопровод;
• находим четыре держателя пружинного типа и снимаем их;
• извлекаем и кожух вентилятора отопителя в сборе;
• отворачиваются гайки крепления кожуха радиатора;
• провод под массой отсоединяется и вынимается кожух;
• извлекается воздухопровод;
• снимается старый отопитель;
• устанавливается новый отопитель в обратной последовательности (фото внизу).

Новый отопитель на ваз 2105

Совет. Обращаем внимание при установке отопителя на монтаж уплотнительной прокладки. Она находится между кузовом автомобиля и кожухом радиатора. Также, следует отрегулировать управление отопителем при установке.

Своими руками можно сделать многое так, как не сделает ни один специалист. Данная выше пошаговая инструкция поможет начинающим автомобилистам сделать все самостоятельно. Кроме этого, можно неплохо сэкономить, ведь цена на данные услуги сегодня высока.

Источник: http://avto-lover.ru/drugoe/motor-pechki-vaz-2107-na-podshipnikah.html

Доработка пуска и работы вентилятора радиатора ВАЗ 2110

Минусы стандартной системы охлаждения:

1. Наличие эффекта «термокачки» (температура в жаркий период времени постоянно колеблется от точки включения вентилятора радиатора (карлсона) до точки его выключения).
2. Ударные электрические (токовые) нагрузки на бортовую сеть.

Рассмотрим момент работы вентилятора радиатора более детально:

Источник: http://avtika.ru/kak-sdelat-prinuditelnoe-ohlazhdenie-dvigatelya-vaz/
