Как установить приоровские зеркала с подогревом на ваз 2112

Проводка зеркал 2115-3709730УХ универсальная, для подключения электрозеркал заднего вида в автомобилях семейства ВАЗ 2101-2107, ВАЗ 2108-12, Лада Са

Проблема и решение

Приходит зима. И тут, к огромному сожалению, боковые зеркала для заднего обзора не всегда могут помочь владельцу автомобиля. Зима является временем года особенно сложным для автомобилистов.
Мы сейчас не станем перечислять все возможные технические проблемы, начиная с запуска мотора, а коснемся лишь чисто механических проблем:

• Просто припомним, как утром, выйдя из подъезда и оглядевшись на припаркованные рядом машины, не всегда возможно сразу понять какой из них твой
• Причина конспирации вполне банальная — ночной снегопад
• Так, возникает перед вами первая задача раздобыть лопату либо другое подручное средство и откапывать своего железного коня
• После этого переходим к чистке кузова ваз, затем стекол вашего автомобиля
• Возникает незадача, как поступить с зеркалами заднего обзора?
• Наледь и снег не обошли их вниманием

Однако справиться с очисткой вручную крайне проблематично, это связано:

• Во-первых, с конструкцией зеркал, получается, отражающий элемент их утоплен в корпусе, что затрудняет применение механических средств чистки, например щетки либо скребка
• Во-вторых, при любой попытке вручную очистить отражающую поверхность собьются настройки, от этого боковые зеркала сделаются бесполезными
• В-третьих, приложив чрезмерные усилия, вы можете поцарапать и даже сломать их
• На ваз 2112 зеркальные элементы с подогревом способны полностью решить подобные проблемы

Принципы работы

В основе подогрева боковых отражателей, стоит любой электрический нагреватель (конечно же, низкотемпературный), электропроводка, кнопка (на приборной панели) для управления:

• Электрическая проводка подогрева зеркал подключается к бортовой сети автомобиля в двенадцать вольт
• Замыкание контактов кнопкой включения, производит подключение в сеть подогрева зеркал (его нагревательного элемента), электрическим током, проходящим через нагревающий элемент, нагревается поверхность зеркала, нагревшаяся поверхность начинает растапливать образовавшийся лед, кроме того, теплая поверхность перестанет запотевать

Источник: http://masteravaza.ru/sovremennye-modeli/remont-i-ekspluataciya-sovremennye-modeli/vaz-2112-zerkala-s-obogrevom-1229

Lada 2112 2005, engine Gasoline 1.6 liter., 89 h. p., Front drive, Manual — electronics

Источник: http://drive2.com/l/536723578515620787/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.

Мы сотрудничаем с:

Если Вы не знаете, какой способ доставки товара Вам будет удобнее использовать, то оформляйте заказ на любой способ, а когда наш менеджер с Вами свяжется для подтверждения заказа, он порекомендует Вам самый оптимальный способ по стоимости и срокам доставки для Вашего заказа. В какой области России вы бы не проживали всегда найдётся выгодный и удобный для вас способ доставки.

Сроки формирования заказов с позициями «В наличии» 1-4 рабочих дня, после поступления денежных средств (в субботу и воскресение заказы не формируются).
Сроки формирования заказов, включающих услугу по покраске: 3-8 рабочих дней.
Сроки формирования заказов, позиций »под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Доставка осуществляется по всей России и СНГ.
Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1-4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК. Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Для повышения качества обслуживания клиентов производится видео фиксация упаковки заказов.

Источник: http://timeturbo.ru/catalog/vneshniy-tyuning/vneshniy-tyuning-vaz-2110-11-12/bokovye-zerkala-na-vaz-2110-11-12/komplekt-podklyucheniya-obogreva-i-elektroregulirovki-zerkal-dlya-vaz-2110-2112/

Лада 2112 *Двенарик С Душой* › Бортжурнал › Установка электрозеркал Приора-2 на ВАЗ-2112.

Итак, обзорности пост. Наверное наиболее напрягающей вещью в плане комфорта в Двенаше для меня были зеркала, в которые видно ровно ничего. Мало того что они сами по себе небольшого размера, так еще и плоский зеркальный элемент, который по углу обзора сравним с дамской косметичкой, отсутствие обогрева зеркал, благодаря чему при въезде во влажную погоду, скажем, с улицы на подземную парковку зеркала моментально запотевали и припарковаться было абсолютно нереально. Я уж не говорю про параллельную парковку возле бордюра или перпендикулярную парковку между машинами, капоты которых было в зеркало видно ну если уж ооочень хитро раскорячится в салоне) В общем, брр, ужас. Так что решение о необходимости установке сферических зеркал с подогревом было принято уже минут через 5 с начала поездки после покупки. Тем более, что штатные механические зеркала не складываются, что вызвало даже небольшую притертость в узком дворе культурной столицы

Итак, конечно же, можно было просто купить сферические зеркальные элементы с подогревом и в принципе решить так докучающие меня проблемы, НО! Меня еще ко всему и раздражало дикое дрожание зеркал на скорости или плохой дороге. Поэтому осталось единственное решение — установка электрозеркал с Приоры. Поэтому был куплен комплект зеркал с электроприводом и подогревом от Приоры-2 (некрашеные, воимя соблюдения черно-серебристого стиля машины), …

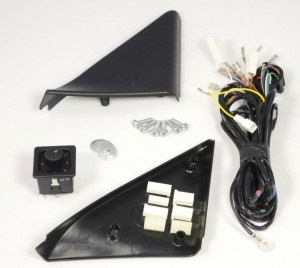

… комплект для установки электрозеркал на 2110, который включал в себя джойстик управления электрозеркалами, проводку, треугольники на обшивку двери и винты крепления зеркал.

Как видно из фото, к такому комплекту прилагается квадратный джойстик управления электрозеркалами, которые предполагается врезать в заглушку на центральном тоннеле. Меня это совсем не устроило, я хотел полного фэн-шуя, поэтому спросил про наличие полноценного джойстика для 2110, который вставляется вместо заглушки, а не в нее. И мне вынесли вот такой:

Меня до конца отговаривали о надобности замены джойстики, мол там и фишка другая, как ты его подключать будешь, если в этой проводке другая фишка и т.д. однако после того, как я их убедил что с этой проблемой справится трудностей не возникнет, вы только дайте — мне совершенно безвозмездно джойстик был заменен на полноценный, ура)

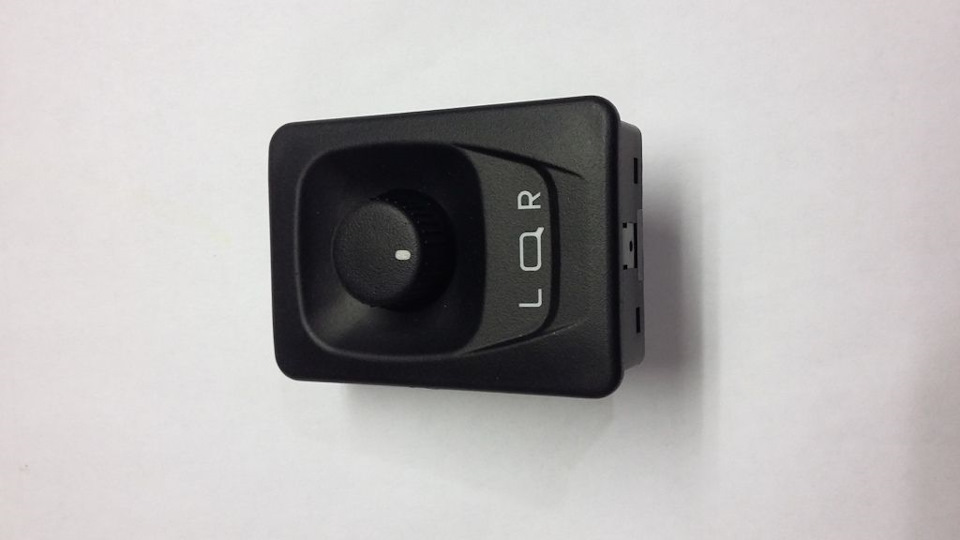

Так как фишка там действительно другая, пришлось съездить в Южный Порт и за космические 80 рублей прикупить к нему вот такую фишку:

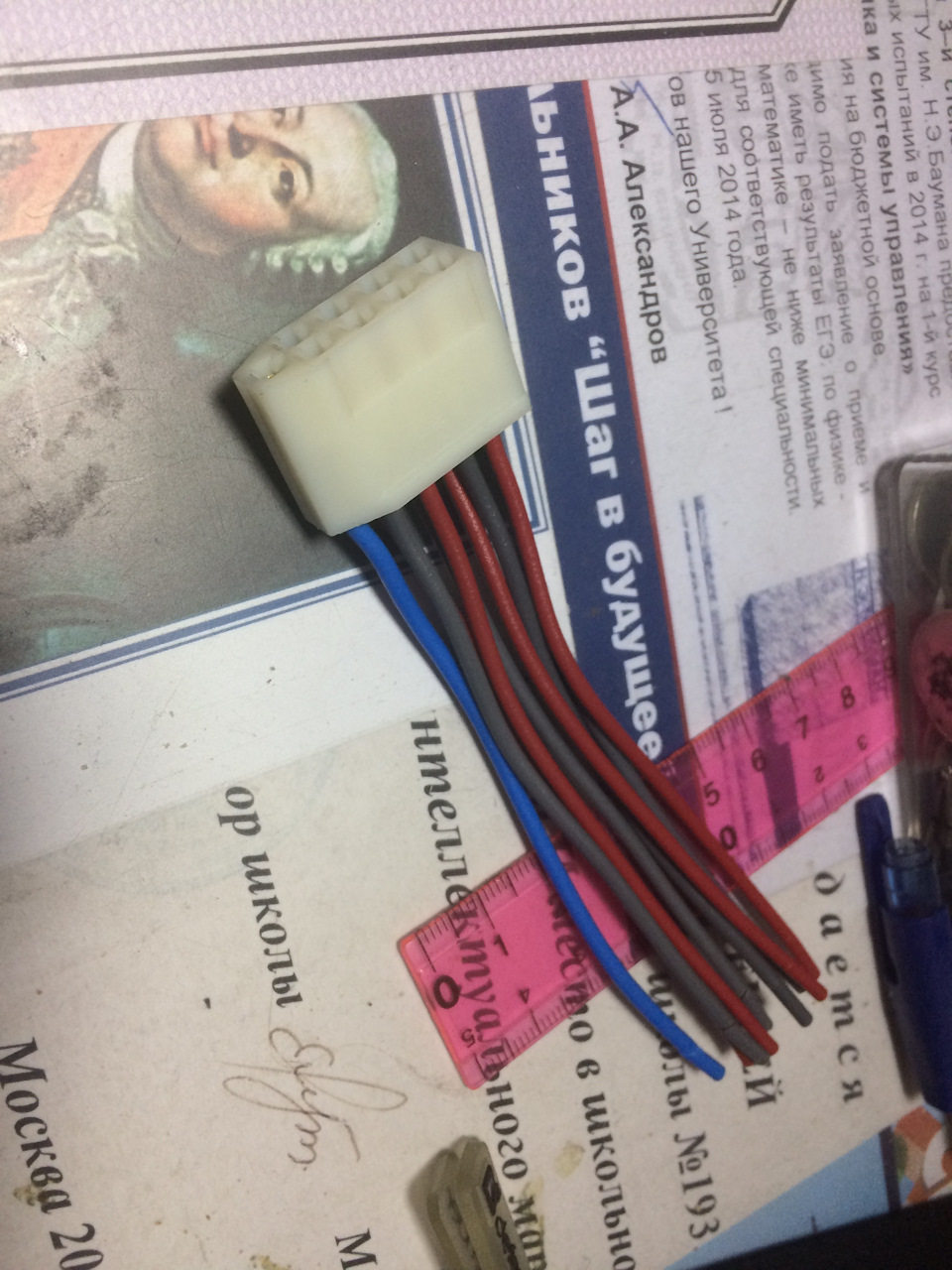

Осталось только распиновать круглую фишку под непонятный джойстик, под который рассчитана проводка…

… и запиновать новую…

Но подготовка проводки на этом еще не заканчивается! Я обратил внимание на разъемы для внедрения параллельно подогреву заднего стекла подогрева зеркал. Вот на этот:

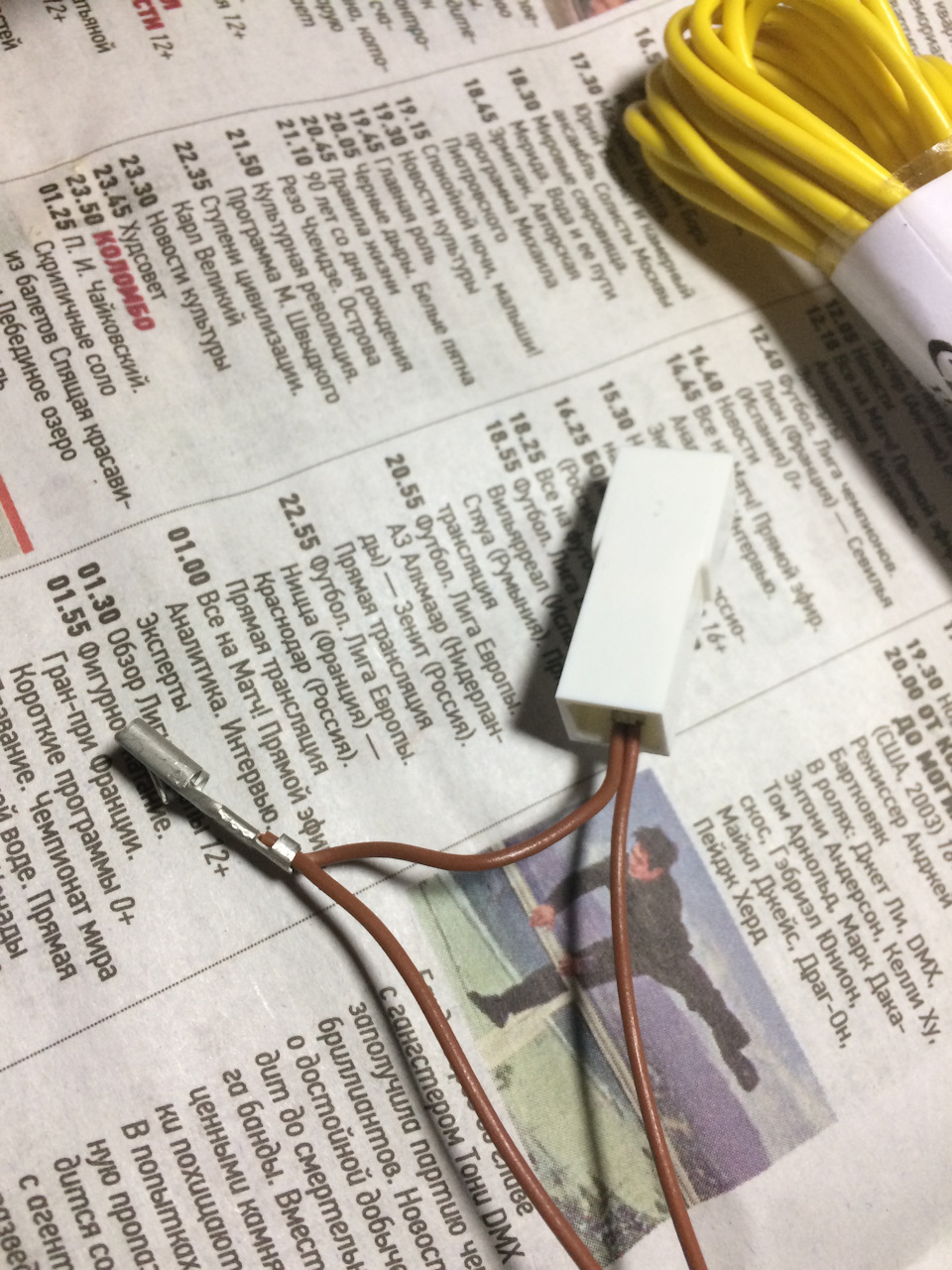

Вы тоже это видите? Тот тонюсенький провод-перемычка, через который по планам изготовителя проводки должен питаться подогрев заднего стекла! Это же просто кощунство! Обогрев потребляет как минимум ампер 10, которые пойдут через вот это тончайшее Г****. Заменил эту перемычку нормальным проводом

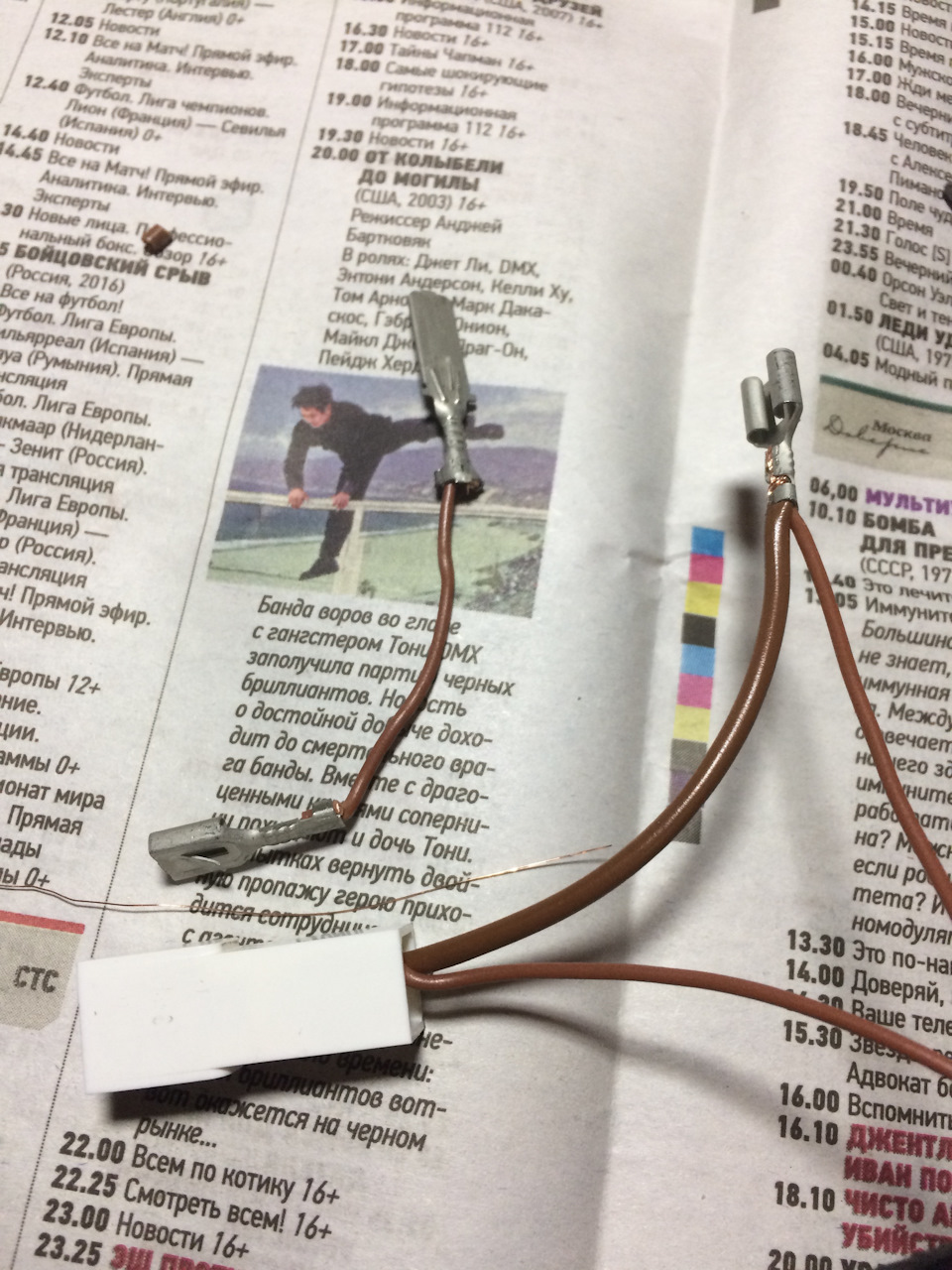

Ну и конечно же, начитавшись других бортжурналов, кто ставил эту проводку, почти у всех возникли проблемы с тем, что проводка до зеркала недотягивается, у кого до левого, у кого до правого, у кого до обоих) В общем, проводку на оба зеркала удлинил на 10-15 см.

Дальше этап установки все на машину. Тут уже описывать особо нечего, все интуитивно понятно) К джойстику проводку протягивал без снятия тоннеля с помощью кабельной протяжки:

Вещь, я скажу, просто незаменимая! Без нее и не обошлось при протягивании проводки в дверь. В общем отличный помощник, купленный за копейки в строймаге. Да, еще, для протягивания под джойстик проводки, колодку пришлось распиновать, иначе не пролезала) так что учитывайте)

В блоке предохранителей подключил все следующим образом:
Габариты — Ш1-8
+ после замка зажигания — Ш1-4
+ на обогрев заднего стекла — Ш5-2
Массу под гайку возле магнитолы.

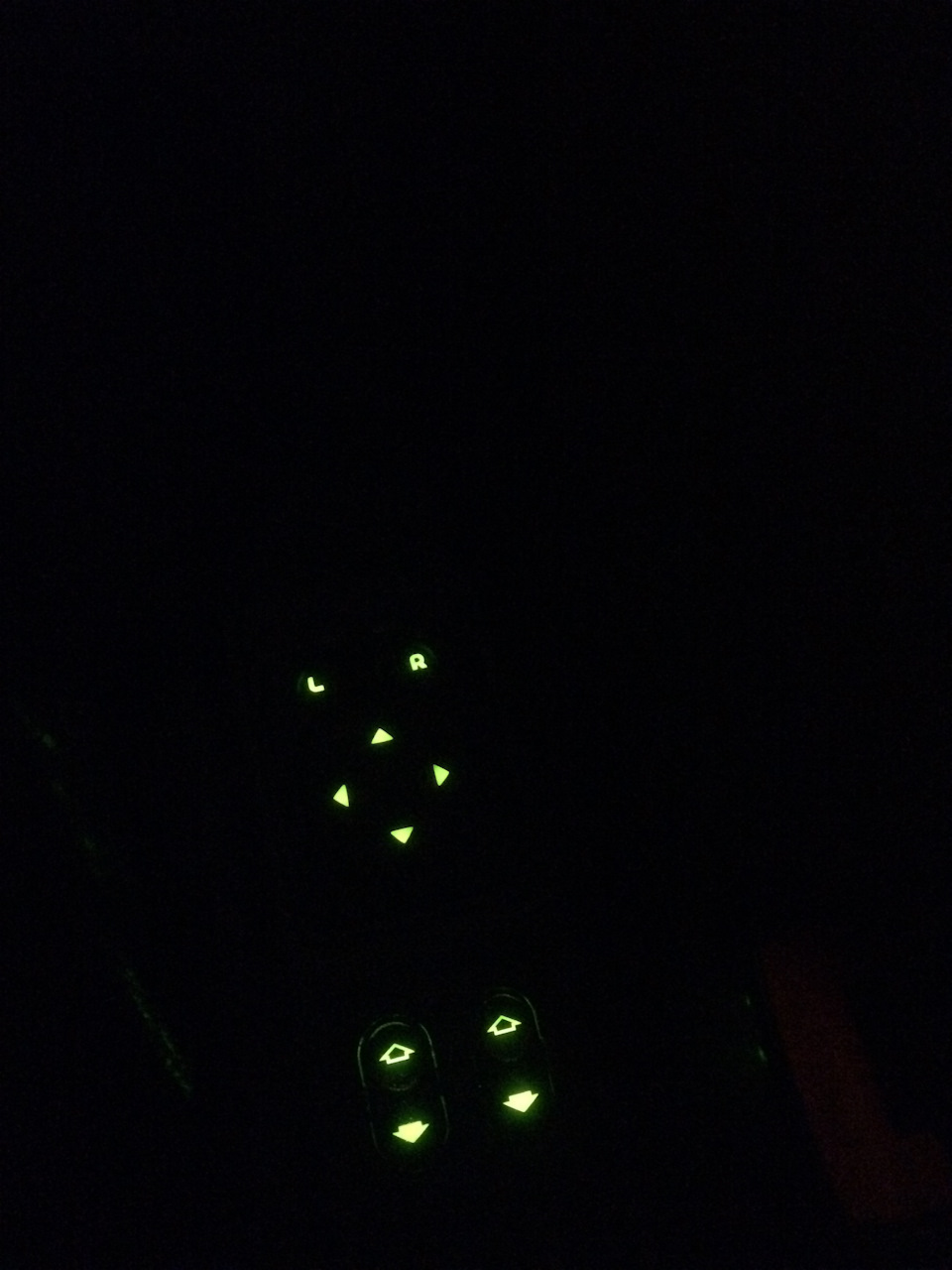

Ну и все) Осталось только показать результат)

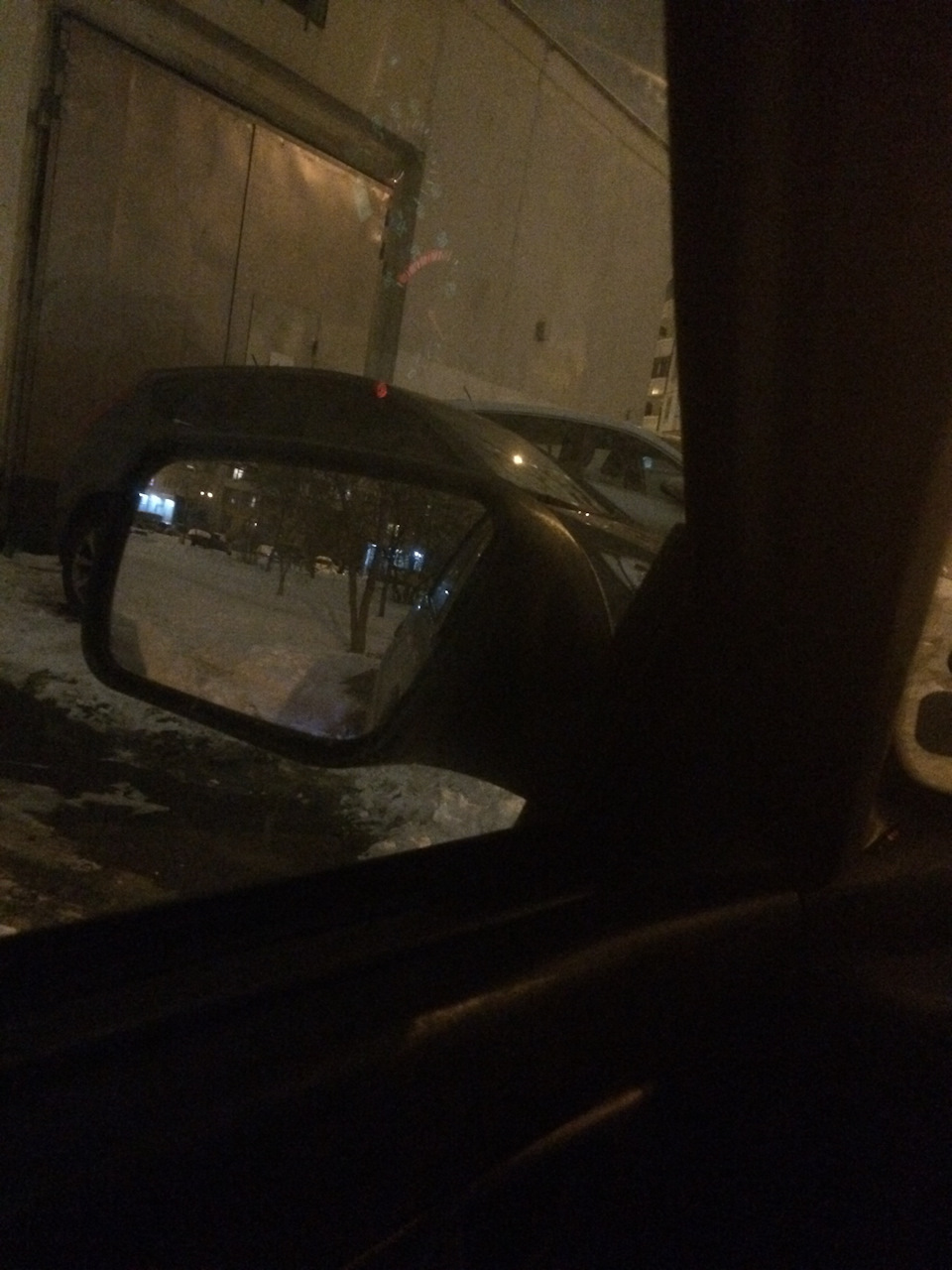

Все просто шикарно! Обзорность на 5+, подогрев со своей задачей справляется зеркала ни разу не запотевали, зимой быстро оттаивали от льда, да и сейчас в весну во время дождя всегда сухие) Единственно что огорчило, после трех месяцев эксплуатации начали дрожать зеркальные элементы! Вопрос, не уж то на новых Приорах дрожат зеркала, как на 15 летних десятках?) Или Автокомпонент это не оригинал? Вроде видел в продаже еще от ДААЗ, они лучше?

На этом данная запись и заканчивается, если остались какие-то вопросы, ответы на которые не раскрыл в записи, без проблем отвечу в комментариях) Всем спасибо, до следующих записей)

Источник

Источник: http://my-class.ru/kak-ustanovit-priorovskiye-zerkala-s-podogrevom-na-vaz-2112/

Установка

Снять штатные боковые зеркала (поддеть треугольник зеркала отверткой, вывернуть три винта крепления). Установить зеркало нового образца в обратном порядке.

Протягиваем провода указателей поворотов к зеркалам:

1. Снять обшивку двери.
2. Снять указатель поворотов с крыла, отсоединить колодку. Вместо них устанавливаем заглушки.
3. Вытащить провода из крыла в салон. Для этого в салоне открутить накладки порогов, отогнуть ковролин и войлок и тянуть за черный провод в моторном щите. Какой из двух проводов +12 В определяем мультиметром или контрольной лампой. Второй провод изолируем.
4. Проложить провод из салона в дверь автомобиля через гофру.

Источник: http://prometey96.ru/ustrojstvo/zerkala-se-na-vaz-2110.html

Что потребуется

Чтобы сделать нагреватель потребуется всего лишь:

• Нихромовая проволока;
• Двухсторонний и обычный скотч;
• Провода;
• Герметик;
• Паяльник;
• Мультиметр;

Имея все это, можно приступать к оснащению зеркал подогревом. Но сначала разберемся с нихромовой проволокой.

Для нагревателя подойдет проволока сечением 0,4-05 мм, и длиной 1-1,3 м. Для нормального функционирования системы подогрева нужно, чтобы сопротивление куска проволоки составляло 12 Ом. Именно для этого и нужен мультиметр. То есть, взяли отрезок на 1,5 метра, замерили сопротивление. Если оно превышает указанное значение – отрезаем 10 см, и снова проводим замер. Таким образом подбираем нужный отрезок.

Источник: http://chuvashavtodor.ru/novosti/shema-podklyucheniya-podogreva-zerkal-vaz-2110.html

Виды подогрева

Необходимость рассматриваемой функции стала понятна достаточно давно. Еще несколько десятилетий назад некоторые автомобили оснащались простейшими устройствами, предназначенными для разморозки обзорных конструкций.

Монтаж заключался в установке внутрь ламп накаливания, которые нагревали деталь изнутри и наледь таяла. В современных устройствах изменился способ обогрева, но функция осталась прежней.

Следует по отдельности рассмотреть существующие виды размораживателей:

1. Проволочные — о том, как работает, подогрев зеркал на проволочной основе, говорит само его название. В качестве нагревательного элемента применяются вольфрамовые нити, положенные на изоляционную и термостойкую основу. При прохождении через них электрического тока они нагреваются, что и приводит к растоплению наледи.
2. Печатные проводники – подогрев автомобильных зеркал с применением печатных проводников является наиболее современным. Приобрести платы можно на авторынке или в магазине запчастей. Самостоятельно они не изготавливаются.
3. Пленочный нагреватель – изделие на основе пленки с включенными в нее нагревательными элементами.
4. Ламповый подогреватель – нагревательный элемент этого типа – маломощная (10 ватт) лампа накаливания. Эта технология лучше всего подходит, чтобы сделать подогрев зеркал своими руками и часто применяется владельцами устаревших моделей отечественных автомобилей.

Источник: http://ilifia-club.ru/sovety/podklyuchenie-obogreva-zerkal.html

Включение обогрева зеркал и заднего стекла при автозапуске

Автомобиль Kia ceed cd sw акпп 2020 г.в.
Сигнализация а93 с gsm модулем. Подскажите как реализовать включение обогрева зеркал и заднего стекла?

Кнопка обогрева памяти не имеет, обогрев при определенной температуре не включается.

Ответы 7

Для этого автомобиля на сегодня не поддерживается управление обогревами по шине CAN.

Вторая сложность в том, что сама А93 не умеет управлять обогревами по цифровой шине и контролировать зависимость температуры. Для этого нужны системы шестого поколения (Е96, S96. )

Поэтому единственная возможность управления обогревами — через дополнительные аналоговые подключения. Рекомендую посетить установщиков для анализа задачи.

А можно ли сделать следующее?

Включить 1-й дополнительный канал, который в режиме гибкого программирования, после успешного запуска. (Обогрев зеркал и заднего стекла)

Включить 2-й дополнительный канал, который в режиме гибкого программирования, при снятия с охраны. (Обогрев водительского сидения)

Включить 3-й дополнительный канал, который в режиме гибкого программирования, при снятия с охраны. (Обогрев рулевого колеса)

Здравствуйте. Можно. Но при этом нужны физические подключения этих каналов к управлению обогревами.

При этом обогревы будут включаться вне зависимости от температуры даже летом.

Отлично, это лучше чем каждый день прыгать вокруг прогретой машины и счищать снег и лёд с зеркал и заднего стекла. Осенью активировал весной деактивировался делов то!

Сегодня обнаружил контакт который замыканием на массу включает обогрев зеркал и стекла.

Я буду очень признателен, если вы мне скажете как настроить вышеописанный алгоритм! Заранее спасибо.

обратитесь в установочный центр если не хотите слететь с гарантии или что нибудь «подпалить». так будет проще, качественнее и быстрее

ну да конечно, качественней, они берут вашу инструкцию, делают по минимуму. И все, вперёд домой! Звонишь спрашиваешь, сможете сделать? Ответ: ну приезжайте, будем экспериментировать. Деньги берут за установку сиги, а по факту многое не реализовано.

Всем спасибо. Подключил все. Обогрев зеркал включается после успешного запуска. Обогрев сидений и руля после снятия с охраны при автозапуске. Самое сложное было найти куда дилер примотал эти свободные доп каналы, оказалось, что установщик, практически под корень их обрезал.

Источник: http://mysummercar.ru/avtonovosti/podklyuchenie-obogreva-zerkal-vaz-2115.html

Зеркала Ваз 2110 без шума и дребезга

Зачастую водители автомобиля Ваз 2110 выражают недовольство по поводу возникновения шума ветра из треугольников зеркал. Также сильно раздражает дребезг зеркал заднего вида. Для того, чтобы избавиться от лишнего шума в зеркалах, нужно их шумоизолировать. Шумоизоляция устраняет такие проблемы, как: шум ветра и скрип из треугольников, дребезг зеркал. Самая распространенная проблема — шум ветра из зеркал заднего вида. На отечественных автомобилях крепление зеркала неплотно прилегает к двери, так что при достижении определенной скорости ветер начинает задувать под него и издавать шум в салоне.

Внутри крепления зеркал производить прикрепил поролон, однако если поток воздуха слишком сильный, то ветер будет попадать даже в салон. Для устранения проблемы нужно обеспечить плотное прилегание крепления зеркала со стороны улицы, тогда воздух задувать под треугольник не будет. Для того, чтобы убрать щели между креплением зеркала и дверью, нужно проложить уплотнитель. Есть вариант инсталлировать на зеркало Ваз 2110 накладку, это тоже препятствует проникновению ветра. Со стороны салона удаляем пластиковые треугольники зеркал и закрываем дырки в дверях. Отверстия под защелки треугольника закрывать при этом не нужно. В этом случае применяем виброизолятор, звукоизолятор либо скотч. Такой материал можно заклеить не только на дверь, в месте крепления зеркал заднего вида, но и на сами пластиковые треугольники зеркал. Или же места на места крепления зеркал наносим монтажную пену. Аналогичные действия предпринимаем и с треугольниками зеркал. Заодно туда можно установить высокочастотные динамики. Теперь постараемся избавиться от дребезга зеркал. Как только наступили морозы, пластик в салоне становится как-будто деревянным и появляется очень много посторонних скрипов. Эти скрипы, в том числе, издает и зеркала заднего вида. Порой даже в режиме холостого хода становится слышно, как скрипит зеркало заднего вида. Самый простой способ решения проблемы — затягивания болтов крепления зеркала.

Дело в том, что со временем они ослабевают и причина шума может быть как раз в этом. Не помешает подложить шайбы из резины или антискрипа. Нужно жестко закрепить рычаг регулировки зеркала при помощи пластиковой стяжки. Следует смазать крепления стекла зеркала. Далее займемся устранением скрипа треугольников зеркал заднего вида. Не часто, но бывает, что скрип возникает в самом пластиковом треугольнике, когда он трется об обивку двери или же рычаг регулировки зеркала контактирует с пластиковым треугольником. Чтобы не допустить скрипения пластикового треугольника зеркала заднего вида достаточно приклеить снизу треугольника антискрип или перетянуть его карпетом. Скрипов и шумов от зеркала Ваз 2110 много, но бороться с ними можно и нужно, причем для этого существуют разные способы. Если на Ваз 2110 установлены электрические зеркала, то часть проблем возникать не будет. Также можно установить на Ваз 2110 зеркала от Лада Приора, потому что крепление зеркал у них выполнено более удачно, так что дребезга быть не должно.

• Автор: dedd
• Распечатать

Оцените статью: Поделитесь с друзьями!
Похожие записи:

замена внутреннего зеркала заднего вида автомобили ваз 2108, ваз 2109, ваз 21099

Зеркала заднего вида ВАЗ 2106 — замена наружного зеркала заднего вида

Зеркала заднего вида ВАЗ 2106 — замена внутреннего зеркала заднего вида

Источник: http://prometey96.ru/ustrojstvo/zerkala-se-na-vaz-2110.html

Обогрев зеркал на ваз 2115

Подключение подогрева зеркал Ergon. — бортжурнал Лада 2114 …

Отзыв владельца Лада 2114 — электрика и электроника. Пост про синие помидоры Наступает «время мокрых зеркал «. Слишком часто я начал … подключение обогрева зеркал газель электроплата подогрева автозеркал кнопка обогрева зеркал ваз 2114 купить установка зеркал с подогревом на ниву установка зеркал с подогревом на ваз 2107 подключение обогрева заднего стекла ваз 2109

Источник: http://chuvashavtodor.ru/novosti/shema-podklyucheniya-podogreva-zerkal-vaz-2110.html

Варианты установки подогрева

Как своими руками установить подогреваемые зеркала на автомобиль:

• Здесь существуют несколько способов, чтобы установить зеркала с подогревом на автомобиль
• Разумеется, можно приобрести и установить готовые тюнинговые, где уже предусмотрен подогрев, цена, конечно, может сильно «ударить» по бюджету и еще не известно насколько качественный элемент подогрева установлен в них
• Другой вариант, вы можете приобрести отдельно два элемента для подогрева универсальных, затем установить их на оба зеркала, затем подключить подогрев к сети машины
• Третьим вариантом будет изготовление подогрева самостоятельно, по себестоимости выйдет в копейки, а его эффективность будет просто «зашкаливать»
• Учитывая, что при монтаже такой системы, вы можете использовать различные реле времени, либо реле с задержкой включения либо же подключить реле подогрева в паре с датчиком температуры (что даст автоматическое включение в холодную погоду)
• Кроме того, существуют распространенные схемы для подключения к установленному обогреву для заднего стекла, куда подключить обогрев зеркала на ваз 2112 не составит сложностей и в добавок такая система способна будет выдержать небольшую дополнительную нагрузку, поэтому подобное подключение очень целесообразно

Простой способ установки

Из многообразия способов, при помощи которых вы можете оборудовать автомобиль, системой подогрева зеркал, не прилагая больших усилий, следует сразу отметить один замечательный вариант – это обогрев при помощи обычной (либо пары) автомобильных лампочек накаливания.
Вот вам инструкция:

• Мы исходим из знания того, что одна маленькая лампочка мощностью всего в 21Ватт, которая вкручивается в корпус, способна будет всего за 2-3минуты полностью разморозить даже сильно обледеневшее зеркало
• А если вам подогрев с применением одной мощной лампочки (21Ватт) кажется непрактичным, и при легком запотевании постоянно подключенная нагрузка такой мощности будет нежелательна, можете использовать две лампочки по 10Ват либо же одну, но двух контактную
• Тогда один её контакт используем для размораживания, а второй для предохранения от запотевания

Источник: http://masteravaza.ru/sovremennye-modeli/remont-i-ekspluataciya-sovremennye-modeli/vaz-2112-zerkala-s-obogrevom-1229

Проверяем наличие штатного подогрева

Наличие подогрева зеркала заднего вида не всегда можно обнаружить с первого взгляда. Дело в том, что отдельная кнопка его включения часто отсутствует и многие автовладельцы задаются вопросом, как включается обогрев наружных зеркал. Функция активируется автоматически при включении подогрева заднего стекла. Чтобы проверить, присутствует ли отопитель зеркал, необходимо:

1. Запустить двигатель;
2. Включить отопление заднего стекла;
3. Сбрызнуть зеркала водой или подуть на них;
4. Потрогать рукой.

При работающем обогреве капли воды высыхают в течение 1-2 минут, при дыхании зеркало не запотевает, а наощупь оно является теплым. В холодное время года убедиться в наличии обогрева можно, просто понаблюдав за тем, как долго оттаивает зеркало после ночной стоянки. Если под ним расположен теплоэлемент, процесс оттаивания занимает всего несколько минут.

Источник: http://ilifia-club.ru/sovety/podklyuchenie-obogreva-zerkal.html

Лада 2112 Регата WuFam › Бортжурнал › Подключил зеркала Приора SE на 2112

Всем доброго времени суток.

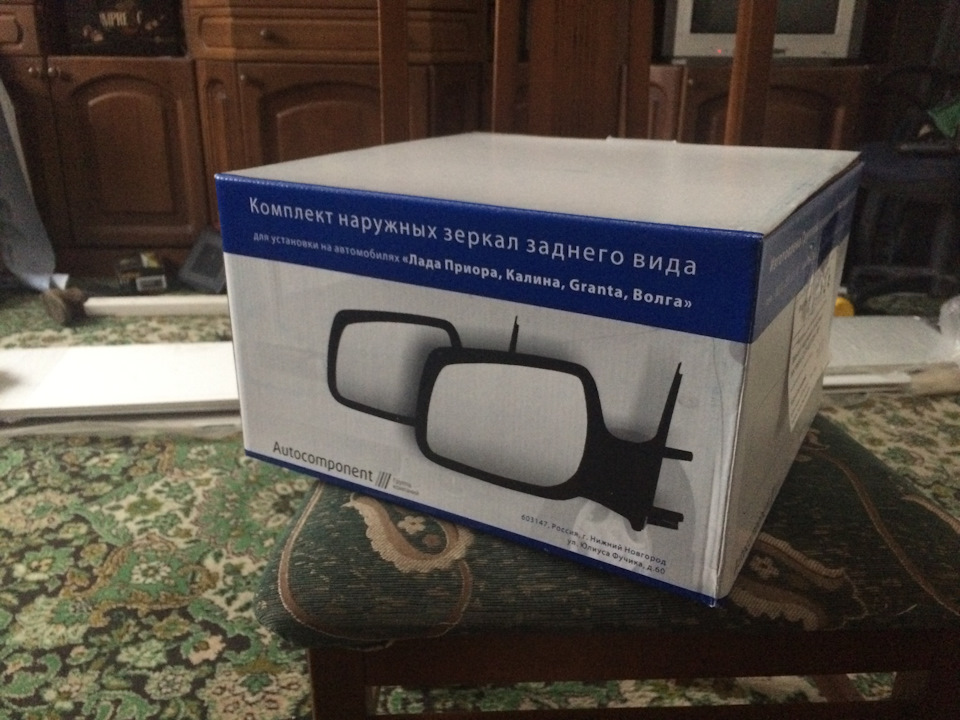

Долго я собирался подключать зеркала от Приоры с электрорегулировкой, обогревом и повторителем, но все же решился ))

Для начала купил комплект проводов в цветной оплётке по 3 метра, что было зря. Прикупил блок управления электроприводом зеркал ВАЗ 2110, найти было трудно, а ответную колодку так и не нашёл. Но об этом далее.

Прикупил клемм «мам» и «пап» маленьких и пару «мам» стандартных

Ответную колодку к зеркалам вообще хрен где найдёшь, поэтому решено было собирать на клеммах

Прокинул на одну сторону проводку, что было не особо легко, но опыт имеется ))

Но на вторую дверь проводов не хватило и встал вопрос в приобретении ещё одного комплекта, но это оказалось сложно, так как готовые комплекты по 3 метра уже не продавали, только штучно. За комплект из 7 цветов я отдал 370 рублей, а если поштучно, то 700. Сами понимаете, не айс.
Но как-то поехал к парням на авторынке за ответной колодкой к блоку управления зеркалами и проводами, а они мне: «Есть готовый комплект подключения для 12ря, 500 рублей». Не думая взял, ибо в комплекте колодка для джойстика, и проводка на левую и правую двери.

В этот же день стал протягивать провода. Начал с центрального туннеля. Пришлось вынимать клеммы из готовой колодки и пучком проводить через отверстие где проложены провода на прикуриватель. В принципе заняло у меня это минут 30. Главное запомнить какой провод откуда из колодки выдернул.

Далее на Драйве нашёл схемку подключения

Посидел, прикинул что к чему и в бой.
Прокинул в пассажирскую дверь, обжал клеммы на зеркале и на проводах, потом в водительскую: цеплял к раннее прокинутым и протягивал. Все на своём месте. Правда пришлось наращивать провода повторителя водительской стороны, ибо в готовой косе он короткий, и провод на массу туда же.

Собственно само подключение:
1. Запитать все плюсом колодка под номером 5, толстый синий провод. Я извлёк клемму из колодки и обжал плюсовой с косы зеркал с плюсовым в одну клемму и вставил в законное место. Посчитал что так надежнее, нежели скрутка

С подключением пассажирского зеркала пришлось повозиться, так как цвета с косы уже не совпадали, но минут 15 и все нормуль.
5. Подключение обогрева. Колодка 5 в монтажном блоке. Толстый коричневый провод. Подключал так же как и плюсовой, не на скрутку ))

6. Подключение повторителей. Так как решил оставить повторители в крыльях, то нашёл в районе монтажного блока 21 разъемную колодку.

В итоге: все работает исправно, обогрев, повторители, регулировки ))

Источник

Источник: http://my-class.ru/kak-ustanovit-priorovskiye-zerkala-s-podogrevom-na-vaz-2112/

Подогрев зеркал на калину

Добрый день! Наступает осень, дожди идут все чаще… Когда брызги воды попадают на зеркала, видимость резко ухудшается. Решил я исправить эту ситуацию установкой зеркальных элементов с обогревом.

Поход в магазин: итак, нам понадобятся:

1. Зеркальные элементы с обогревом – 2 шт. 2. Реле 4-х контактное – 1 шт. 3. Кнопка – 1 шт. 4. Разъем подключения реле – 1 шт. 5. Разъем подключения кнопки – 1 шт. 6. «Крокодилы» — 6 шт. 7. Разъемы маленькие (как на колонках) – 15 шт. 8. Кабель силовой – 8 м. 9. Термоусадочные трубки – (маленький набор). 10. Изолента. 11. Нейлоновые стяжки – 30 шт. 12. Пистоны (если сломаются при снятии дверных карт). – 5 шт.

Необходимый инструмент:

1. Отвертка крестовая. 2. Отвертка шлицевая – тонкая, длинная (для разбора зеркал). 3. Плоскогубцы маленькие (для обжимки разъемов). 4. Кусачки. 5. Ножницы. 6. Нож. 7. Смазка WD-40. 8. Ветошь. 9. Кусок жесткой медной проволки (протаскивать провода).

Приступаем к установке зеркальных элементов с обогревом:

1. Снимаем зеркала с дверей. Да, лучше снять. Получится аккуратнее, быстрее. За одно можно восстановить сгибательную функцию (у меня зеркала закисли и не складывались). Для снятия зеркала нам нужно снять декоративную пластиковую накладку из которой торчит рычажок управления зеркальным элементом (накладка на защелках, просто тянем на себя). Потом снимаем стопорное кольцо и откручиваем 3 болта.
Внимание! Последний болт откручиваем придерживая зеркало рукой, иначе ба-бах.

2. Для демонтажа старых зеркальных элементов поворачиваем зеркальный элемент максимально в любую сторону, чтобы появился зазор, куда можно будет вставить отвертку. Наша задача поддеть фиксаторы зеркального элемента. Отщелкиваем все фиксаторы и отделяем старый зеркальный элемент.

3. Берем кабель, делим пополам. К проводам приделываем разъемы для подключения к новому зеркальному элементу. Обязательно используем термоусадочные трубки. 4. Просовываем провод в технологические отверстия корпуса зеркала. Прикладываем зеркальный элемент «на родину». Слегка надавливаем до щелчка. Убеждаемся, что элемент сел на место. 5. Проделываем ту же процедуру со вторым зеркалом. Внимание! Настоятельно рекомендую попробовать соединить все провода согласно схеме «на коленях», убедиться, что вы разобрались в схеме, и понимаете, что и куда подключать! Убеждаемся, что зеркала греют!

Идем далее. 6. Прикручиваем зеркала к дверям в обратном порядке демонтажа. Один провод надрезаем и прижимаем болтом к оголенной части двери. Так мы получим массу.

Источник: http://rosavto-spb.ru/avtonovosti/kak-vyglyadit-knopka-obogreva-zerkal.html
