Как работает корректор фар на калине

Лада Калина Кросс. МОДУЛЬ УПРАВЛЕНИЯ СВЕТОТЕХНИКОЙ И КОРРЕКТОР БЛИЖНЕГО СВЕТА ФАР
Переключатель наружного освещения (ПНО) 1 (рис. 34) имеет три фиксированных положения (или четыре — в вариантном исполнении):

О-при выключенном двигателе наружное освещение выключено, при включенном двигателе включены дневные ходовые огни (ДХО);

-включены габаритные огни, совмещенные с ДХО;

— включены габаритные огни и ближний или дальний свет фар в зависимости от положения переключателя световой сигнализации (см. раздел «Переключатель световой сигнализации»).

— в вариантном исполнении в этом положении габаритные огни и ближний свет фар включаются и выключаются автоматически в зависимости от состояния внешнего освещения. Датчик освещенности совмещен сдатчиком дождя и расположен на ветровом стекле за зеркалом заднего вида. Система автоматического управления внешним освещением (система освещения) позволяет включать и выключать габаритные огни и фары ближнего света автомобиля в зависимости от уровня внешней освещенности. Например, в сумерках, а также при въезде в тоннель или гараж.

Система освещения работает только при включенном зажигании. Необходимо помнить, что при работе системы освещения дальний свет фар не включается на длительное время. Чтобы включить на длительное время дальний свет фар, необходимо предварительно перевести переключатель ПНО в положение «Ближний свет фар».

Включение наружного освещения системой автоматического управления не снимает с водителя ответственности за соблюдение требований безопасности и Правил дорожного движения.

Переключатель корректора ближнего света фар. Перед началом эксплуатации автомобиля с включенным ближним светом убедитесь в правильности положения

рукоятки 3 электрического корректора ближнего света фар в зависимости от состояния загрузки автомобиля:

0 — водитель или водитель + передний пассажир;

1 — водитель + 4 пассажира или водитель + груз в багажном отделении до 100 кг;

1 1/2 — водитель + 4 пассажира +

груз в багажном отделении до 50 кг

При необходимости откорректируйте наклон светового пучка ближнего света фар поворотом рукоятки для совмещения метки рукоятки с одной из меток на шкале, соответствующей состоянию загрузки автомобиля.

Для модификации автомобилей LADA Kalina Cross:

0 — водитель или водитель + передний пассажир;

1 — водитель + 4 пассажира или водитель + груз в багажном отделении до 100 кг, или водитель + 4 пассажира + груз в багажном отделении до 50 кг.

При установке рукоятки электрокорректора в положение за пределам и рекомендованных меток разметки шкалы возможна асин-хронность наклона пучка ближнего света правой и левой блок-фар, что не является дефектом. П редуп реждение

Правильная регулировка угла наклона пучка света фар уменьшает ослепление водителей встречного транспорта.

Во избежание недостаточного уровня освещения дорожного полотна не устанавливайте рукоятку в крайнее положение против часовой стрелки.

Выключатель задних противотуманных фонарей. Для включения противотуманных фонарей нажмите на клавишу выключателя 2 при включенном ближнем свете. Повторное нажатие на клавишу отключает противотуманные фонари.

Выключатель передних противотуманных фар (в вариантном исполнении). Для включения противотуманных фар нажмите на клавишу выключателя 4 при включенных габаритных огнях. Повторное нажатие на клавишу отключает противотуманные фары.

Рис. 34. Модуль управления светотехникой и корректор ближнего света фар

При движении автомобиля в условиях, требующих включения противотуманных фар или противотуманных фонарей, с включенной системой автоматического управления внешним освещением (переключатель наружного освещения находится в положении — в вариантном исполнении) переключатель наружного освещения должен быть переведен в положение или

В вариантном исполнении на

автомобиле реализована функция «Световая дорожка». При выключенном зажигании необходимо открыть водительскую дверь. Включить дальний свет удержанием рычага переключателя световой сигнализации в нефиксированной позиции, после отпускания рычага включатся фары ближнего света на 40 секунд. Через 40 секунд фары ближнего света выключатся.

При включенной функции «Световая дорожка» отключение возможно с помощью повторного включения дальнего света удержанием рычага переключателя световой сигнализации в нефиксированной позиции или включением выключателя зажигания, если время работы функции не вышло.

Источник: http://motorchina-online.ru/test-drajv/elektrokorrektor-far-kalina-1.html

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется достаточно просто снять их.

1. Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
2. После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
3. В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
4. После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
5. Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
6. Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
7. Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
8. После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
9. Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установкипротивотуманных фар на машину Ладу Калинанеобходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Источник: http://motorchina-online.ru/test-drajv/elektrokorrektor-far-kalina-1.html

Примечания:

Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

Источник: http://motorchina-online.ru/test-drajv/elektrokorrektor-far-kalina-1.html

Схема предохранителей на Лада Калина 1 и 2 поколения

Инженеры АвтоВАЗ разместили монтажный блок в левой части автомобиля, возле переключателя режимов света, за декоративной панелью. Чтобы добраться до блока предохранителей Калина, следует отщелкнуть пластиковые фиксаторы, удерживающие крышку статичной. За ней находится управляющий блок с защитными предохранителями и реле. Схема первого поколения Лада Калина выглядит следующим образом:

Номер, F	Показатель силы тока, ампер	Назначение
1	10	Сигналы указателей поворота, приборка, иммобилайзер
2	30	Передние стеклоподъемники дверей (привод электромотора)
3	10	Аварийка
4	20	Дворники ветрового стекла, омыватель, обогрев
5	25	Привод печки
6	20	Гудок
7	10	Лампа освещения внутреннего пространства
8	20	Элемент обогрева заднего стекла
9	5	Лампа освещения перчаточного отделения, правый габарит
10	5	Левый габарит, лампа подсветки номерного знака
11	7,5	Задние противотуманки
12	7,5	Ближний свет правой оптики, корректор фар
13	7,5	Ближний свет левой оптики, корректор фар
14	10	Дальний свет справа
15	10	Дальний свет слева
16	10	Правая противотуманка
17	10	Левая противотуманка
18	15	Подогрев кресел
19	10	Блок АБС
20	15	Прикуриватель
21	10	Ограничитель на рычаге КПП
22	15	Защитная сигнализация
23, 24, 25	Резерв
26	25	АБС
27	50	Электроусилитель рулевого колеса
28	50	АБС

Для следующей генерации авто электрическую цепь поменяли. Поэтому устройство блока на Лада Калина 2 другое:

Номер, F	Показатель силы тока, ампер	Назначение
1	15	Катушки зажигания, вентилятор радиатора, блок мозгов
2	25	Электрическое оборудование (складывание зеркал, стеклоподъемники)
3	15	Автомат
4	15	Датчик аирбегов
5	7,5	Приборка, электроусилитель рулевого колеса, стеклоочистители лобовухи, подогрев ветрового и заднего стекол
6	7,5	Лампа включенной задней передачи
7	7,5	Датчик расхода воздуха, клапан абсорбера
8	25	Элемент обогрева заднего и боковых зеркал
9	5	Лампа габаритов правой фары
10	5	Левый габарит, лампа подсветки номерного знака
11	5	Задние противотуманки
12	10	Ближний свет правой оптики, корректор фар
13	10	Ближний свет левой оптики, корректор фар
14	10	Дальний свет справа
15	10	Дальний свет слева
16	10	Правая противотуманка
17	10	Левая противотуманка
18	20	Прикуриватель, подогрев кресел
19	7,5	Блок АБС
20	15	Звуковой сигнал
21	10	Топливный насос
22	15	Дворники, омыватель стекол
23	5	Диагностическое гнездо
24	7,5	Блок климата или кондиционер
25	7,5	Сигналы торможения
26	25	АБС
27, 28, 29, 30	Запас
31	30	Мотор дворников
32	30	Печка

Источник: http://motorchina-online.ru/test-drajv/elektrokorrektor-far-kalina-1.html

Пошаговая инструкция замены корректора фар Лада Гранта

Впервые гидрокорректоры появились еще на классических заднеприводных ВАЗах. Более современные авто Волжского завода также комплектуются гидравлическими регуляторами направления светового пучка. Хотя одно время начали ставить более надежные электрокорректоры. Они выполняют те же функции, но работают благодаря электромоторам, запитанным от бортовой сети. «Лада Гранта» с завода также комплектуется гидрокорректором фар. Давайте разберемся, что можно предпринять, если гидравлический прибор перестал работать. Возможен ли ремонт, и как произвести его замену, в том числе и электрическим аналогом.

Источник: http://motorchina-online.ru/test-drajv/elektrokorrektor-far-kalina-1.html

Из чего состоит и как работает гидрокорректор

Гидравлическое устройство, благодаря которому можно из салона подрегулировать угол светового пучка, состоит из таких основных частей:

• главного цилиндра, находящегося под приборной панелью;
• рабочих цилиндров, по одному на каждой блок-фаре;
• трубок, соединяющих вышеперечисленные устройства.

Кроме того, на панели приборов есть ручка переключения режимов, с помощью которой водитель изменяет давление в главном цилиндре.

Система гидрокорректора замкнута и при этом герметична (в норме). Изменившееся давление передается по трубкам на рабочие цилиндры. Это приводит к изменению положения поршней и соединенных с ними штоков. Они посредством специального рычажного механизма влияют на угол поворота отражателя. Таков принцип работы гидравлического корректора фар для «Лады Гранта».

Электрокорректор отличается тем, что нужное положение плафонов обеспечивают механизмы, работающие от бортовой электроэнергии. На их работу не влияют изменения температуры окружающего воздуха, поэтому они намного надежней гидравлических устройств. Единственный их «минус» — стоимость, которая в несколько раз выше.

Источник: http://motorchina-online.ru/test-drajv/elektrokorrektor-far-kalina-1.html

Лада Калина Хэтчбек космос › Бортжурнал › Ремонт электрокорректора фар на «Калине»

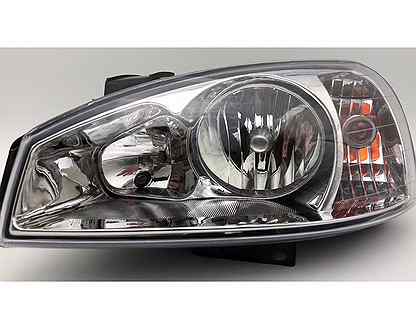

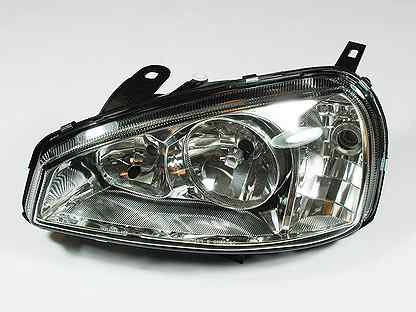

Как то стоя рядом с заведенной машиной услышал непонятный шум от правой фары, как будто работает электрокорректор. Выключил двигатель — шума нет, при постукивании фары(фара включена) на секунду срабатывал электрокорректор. При регулировке фар из салона поднимаются и опускаются обе фары, правая с небольшой задержкой. Решил разобраться с этим, почитав форумы узнал что нужно менять электрокорректор, а крепится он на 2 шурупа изнутри, то есть надо разбирать фару. Фары у меня производства Киржач, не разборные (на герметике). Хотя некоторые разбирают, возни много и вклеить потом нормально тоже сложно. Так же некоторые как то умудряются выкрутить саморезы изнутри не разбирая фары. Где то вычитал про альтернативный ремонт, делал так: 1)Снял фару, перед этим надо снять бампер. 2)Отсоединил все лампочки чтоб не мешались, отсоединил корректор от отражателя.

3)Высверлил крепление корректора снаружи, места хорошо видно по характерным ямкам появляющимся при литье пластика.

4)Вытаскиваем корректор через отверстие для замены лампочек.

5)Разбираем корректор, и видим что штырек регулировка(штырек сервопривода) выпал из желтого паза. То есть штырек был не закреплен а просто лежал на нем и от вибраций он подавал команду на моторчик.

6)После исправления косяка ставим корректор на место и прикручиваем уже снаружи подобрав подходящие шурупы. Положение корректора в фаре не изменилось.

Лада Калина Хэтчбек 2011, двигатель бензиновый 1.6 л., 84 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Калина, 2012

Лада Калина, 2006

Лада Калина, 2008

Лада Калина, 2011

Комментарии 21

А как вы узнали, в каких местах засверливать надо?

У меня видно было, там ямки остаются при литье пластика.

у меня такой же корректор стоит. Сломался… не знаю что делать, нигде нет в продаже. а в интернете другой, с белым штырьком, там говорят разъем не подойдет.

К сожалению помочь не смогу. Ещё не понятно подойдёт ли вообще этот корректор, даже если разъём переделать.

да, беда с ним. буду делать ручной корректор. саморез…

К сожалению помочь не смогу. Ещё не понятно подойдёт ли вообще этот корректор, даже если разъём переделать.

починил. разъем не подходил, подрезали его и засунули) работает) класс) www.drive2.ru/l/566446951…qAG8yNe4T2L7jrNbeCQIgUTUc

Норм, не зря значит заморочился в свое время с этой публикацией.
