Схема распиновки автомагнитол Mitsubishi. Схема подключения автомагнитол. Распиновка ISO разъемов магнитол.
Подключаем магнитолу Mitsubishi
Не знаете, как подсоединить магнитолу Аутлендер Xl минуя усилитель? Сделать это можно следующим образом:

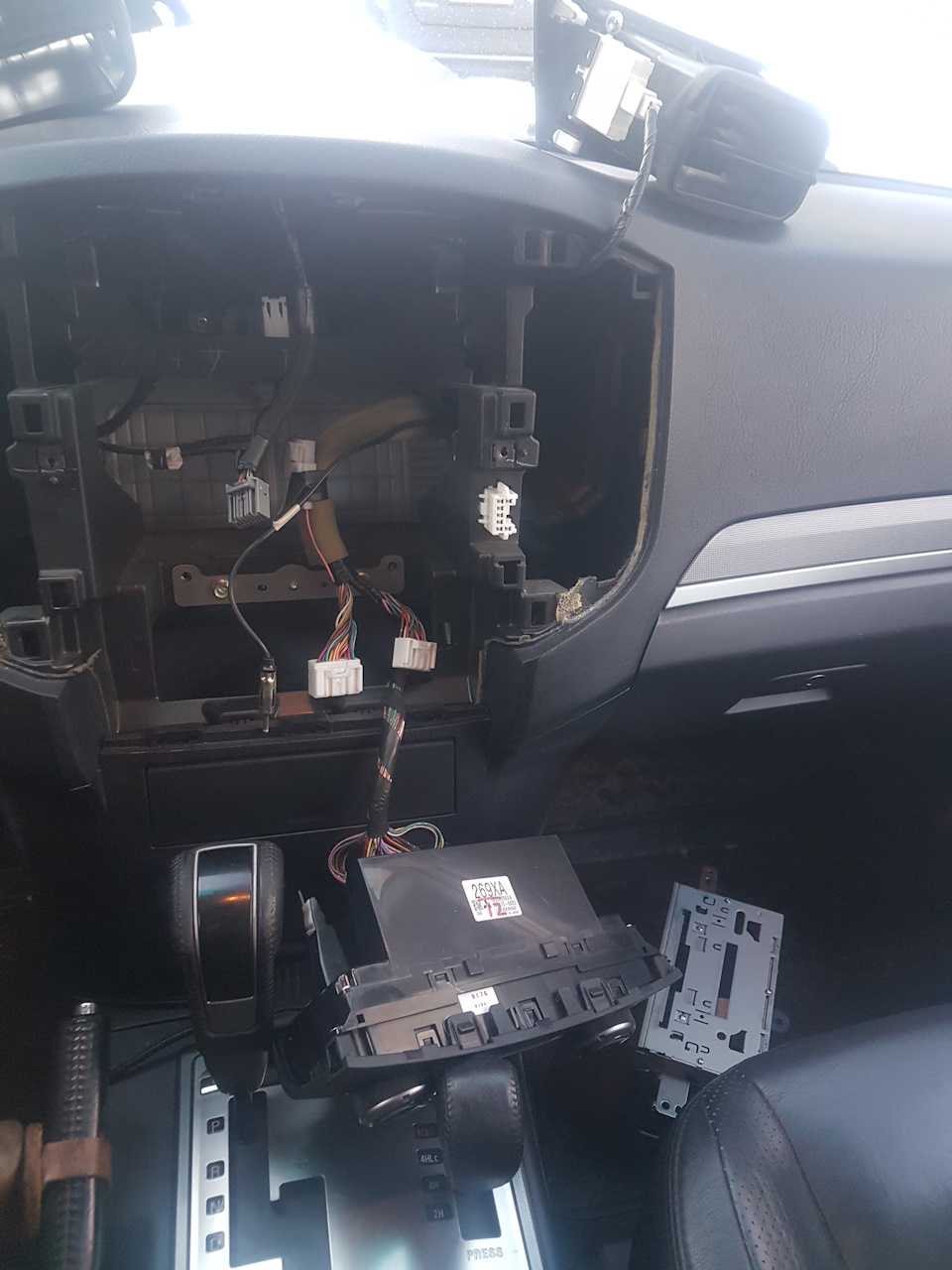

- Чтобы поставить новое, нужно снять старое. Поддеваем панель и удаляем её. Защелки достаточно гибкие, поэтому демонтаж не доставит хлопот.
- В металлических «ушах» за углами магнитолы вы увидите 4 самореза под «плюсовую» отвёртку, выкручивайте их.
- Аккуратно вынимаем магнитолу. Будьте готовы к её внушительной массе, не уроните устройство.
- Запишите на видео или любым удобным для себя способом пометьте, к каким клеммам были подключены провода, в ближайшее время такое решение значительно облегчит вам жизнь.
- Демонстрируя разумную осторожность и не прилагая грубой силы, отсоедините разъемы проводов и антенны.
- Подключите провода и антенну уже к новой магнитоле, вложите её в нишу и зафиксируйте саморезами, используя всё те же металлические «уши», речь о которых уже шла выше.
- Защёлкните панель.
Как видите, на Outlander Xl замена магнитолы существенных хлопот не доставит.
Что такое распиновка и как её выполнить?
Начнём с того, что распиновка магнитолы Outlander Xl — это разводка проводов в соответствии со схемой электропроводки вашего автомобиля. Ниже мы приведем ряд примеров, возможно они вам помогут. Идеальный вариант — запросить схемы у производителя оборудования, которое вы хотите подключить или в мануалах производителя автомобиля..
Важно: замена штатной магнитолы Mitsubishi Outlander Xl возможна без каких-либо модификаций и уж тем более без подрезаний панели, делать этого категорически не нужно, найти подходящую по размеру магнитолу не составит никаких проблем и уродовать обшивку категорически не стоит!
Итак, установка штатной магнитолы в Мицубиси Аутлендер выполнена, что дальше? Теперь нужна настройка магнитолы. Вы можете настроить эквалайзер, яркость, разрешение и массу других параметров на своё усмотрение, сделать это в соответствии с инструкциями завода-производителя не составит никакого труда.
Теперь, когда вы знаете, как снять магнитолу и установить её, остаётся ещё один важны вопрос: где приобрести качественное устройство? Сделать это можно в интернет-магазине 08k.ru, здесь вам предложат товары высокого качества по доступной цене.
Приведем некоторые варианты распиновок и инструкций подключения для магнитолы Аутлендер:
Источник: http://08k.ru/novosti/zamena-ustanovka-i-raspinovka-magnitolyi-dlya-mitsubishi-outlander.html
Что такое iso
ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.
Источник: http://autolocked.ru/magnitola/raspinovka-razemov-avtomagnitol
7. Бортовое электрооборудование
- Главная
- Руководства по эксплуатации и ремонту для автомобилей
- Руководства по эксплуатации и ремонту для мотоциклов
Поиск по сайту
Источник: http://pkfnpo.ru/auto/mitsubishi/outlander/7-bortovoe-jelektrooborudovanie.html

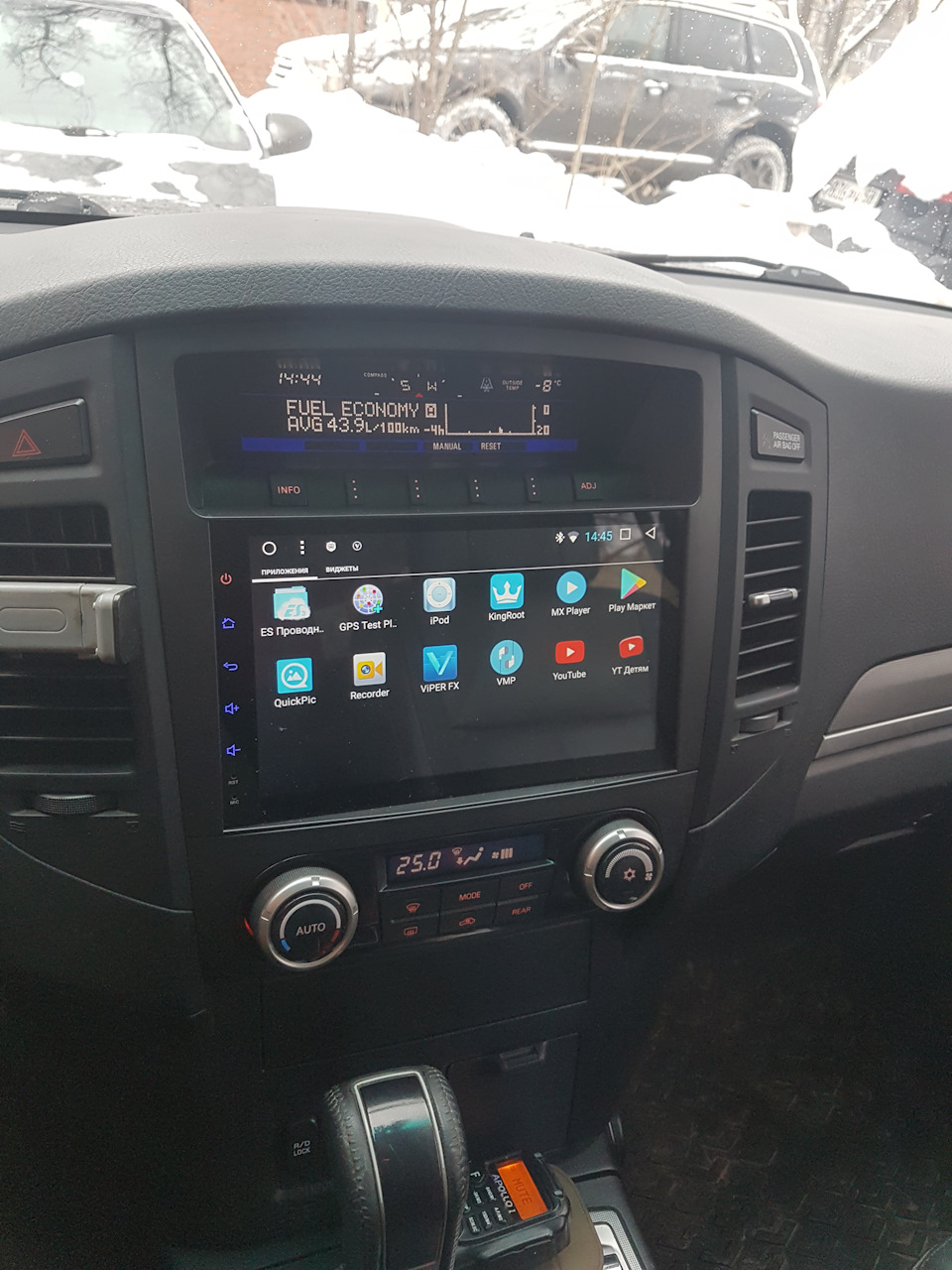

Модели штатных автомагнитол для Pajero 4
Рассмотрим самые популярные «головы» штатного типа.
| Модель | Цена (примерная), руб. | Другое |
|---|---|---|
| Daystar Android 4.4.2 7007HD 2006-2013 гг. | 35 тыс. | 4-ядерный процессор, 8-дюймовый экран на 1024х600 пикселей, навигация и GPS, Ок Google, ГЛОНАСС |
| CS90179 2013-2016 гг. | 32 тыс. | Полноценный Андроид, Яндекс Навигатор, голосовой поиск, интернет 4G, управление видеорегистратором, ГЛОНАСС, синхронизация со смартфонами |
| MS-ME 1073 Pajero 2013-2015 гг. | 30 тыс. | Навигация, Андроид 4.4, Радио, Мультитач, ТВ, Блютуз, Навигатор, выход на камеру, 2 ОС Виндовс и Андроид |
| Trinity | 22,5 тыс. | GPS, Громкая связь, без лишних функций и сложностей, камера заднего вида, подключение USB |
| Daystar Android 4.4.2 7008HD | 41 тыс. | 4-ядерный процессор, 8-дюймовый экран, ГЛОНАСС |
| Galaxy 1011 | 26 тыс. | Чистый Андроид 4.4.4, 4-ядерный процессор, 8ГБ встроенной памяти, 6,2-дюймовый экран, топовый усилитель звука |
Подробнее о мультимедийной системе Митсубиси Коннект.
Источник: http://info-mitsubishi.ru/aksessuary/magnitola-na-mitsubisi-padzhero-4.html

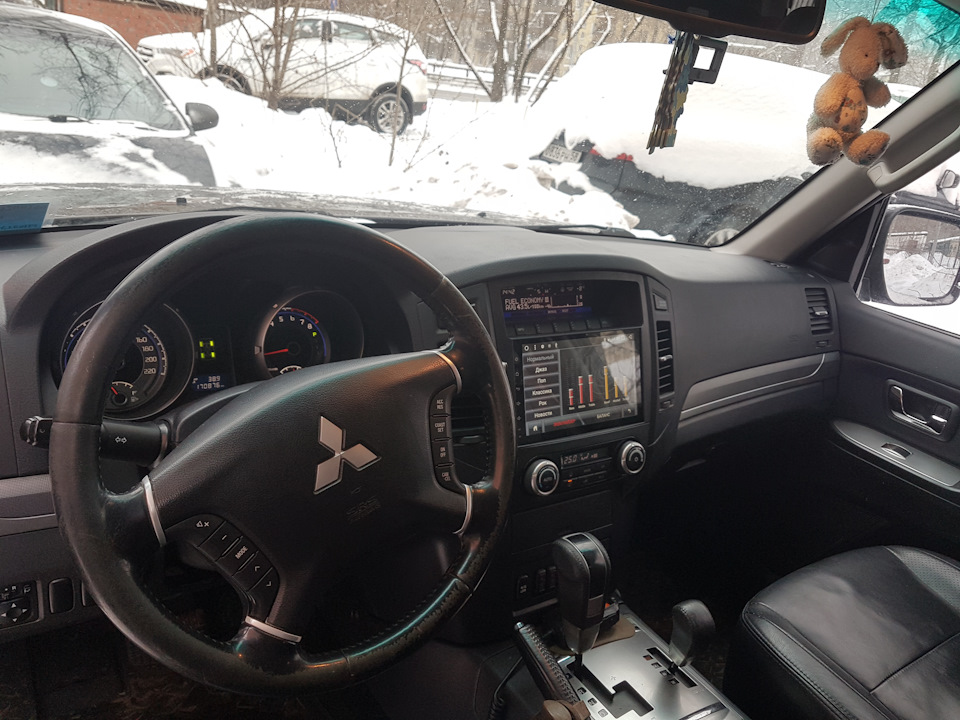

Штатная магнитола на Митсубиси Паджеро 4
Заводское головное устройство является неотъемлемым функциональным атрибутом современной машины. Акустическая система становится особо ценной, когда возникает необходимость длительный период времени пребывать в движении. Грамотно подобранная штатная магнитола на Митсубиси Паджеро 4, это залог комфортной поездки на любые расстояния.
Источник: http://kslift.ru/nastroyka-magnitoly-pajero-4/
Аудио и навигационная система
Таблица диагностики отказов аудио и навигационной системы
| Признаки | Причины | Признаки | Причины |
| Аудиосистема не включается после нажатия кнопки выключателя электропитания | 1. Отказ в цепи электропитания аудиосистемы. 2. Отказ в аудиосистеме. |
Не работает устройство ночной подсветки аудиосистемы | 1. Отказ в цепи подсветки аудиосистемы. 2. Отказ в аудиосистеме. |
| Динамики не работают во всех режимах | 1. Отказ в цепи динамиков. 2. Отказ в цепи электропитания аудиосистемы. 3. Отказ в аудиосистеме. |
Неэффективная регулировка звука во всех режимах (слишком низкая громкость) | 1. Отказ в цепи динамиков. 2. Отказ в цепи электропитания аудиосистемы. 3. Отказ в аудиосистеме. |
| Не производится прием радиовещательных передач (плохое качество приема) | 1. Отказ в цепи антенны. 2. Отказ в аудиосистеме. |
Компакт диск или видео компакт-диск не вставляется или не выбрасывается из приемника после установки | 1. Поврежден диск. 2. Отказ в цепи электропитания аудиосистемы. 3. Отказ в аудиосистеме. |
| Электропитание системы включено, но компакт-диск не воспроизводится | 1. Поврежден диск. 2. Отказ в цепи электропитания аудиосистемы. 3. Отказ в аудиосистеме. |
Невозможно вынуть компакт-диск | 1. Поврежден диск. 2. Отказ в цепи электропитания аудиосистемы. 3. Отказ в аудиосистеме. |
| Низкое качество воспроизведения компакт-диска | 1. Поврежден диск. 2. Отказ в аудиосистеме. |
Неустойчивое воспроизведение компакт-диска | 1. Поврежден компакт-диск. 2. Неправильный монтаж аудиосистемы. |
| Не работает сенсорный переключатель | 1. Отказ в цепи электропитания аудиосистемы. 2. Отказ в аудиосистеме. 3. Повреждена кабельная шина. |
Не откидывается и не открывается видеоэкран | 1. Отказ в цепи электропитания аудиосистемы. 2. Отказ в аудиосистеме. |
| Искажено навигационное изображение | 1. Отказ в аудиосистеме. 2. Повреждена карта памяти формата SD. 3. Отказ приемника сигналов GPS 4. Повреждена кабельная шина. |
Навигационное изображение вибрирует, искажаются цвета | 1. Отказ в аудиосистеме. 2. Повреждена карта памяти формата SD. 3. Неправильно установлен модуль GPS. 4. Повреждена кабельная шина. |
Камера заднего вида
Снятие камеры заднего вида
1. Снять камеру заднего вида (1).
2. Снять шайбу винта (2).
Установка камеры заднего вида
1. Установить шайбу винта (2).
2. Установить камеру заднего вида (1).
Радио и CD проигрыватель
Снятие радио и CD проигрывателя
- *1,5 ± 0,5 Н∙м
- 1,5 ± 0,5 Н∙м*
1. Снять нижнюю центральную панель в сборе (1).
2. Снять центральный дефлектор выпуска воздуха (2).
3. Снять верхнюю центральную панель в сборе (3).
4. Снять верхнюю центральную панель (4).
5. Снять уникальный выключатель аудио системы в сборе (5).
6. Снять радио и CD проигрыватель в сборе (6).
7. Снять радио и CD проигрыватель (7).
8. Снять кронштейн крепления радио и CD проигрывателя (8).
Установка радио и CD проигрывателя
Примечание:
При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить кронштейн крепления радио и CD проигрывателя (8).
2. Установить радио и CD проигрыватель (7).
3. Установить радио и CD проигрыватель в сборе (6).
4. Установить уникальный выключатель аудио системы в сборе (5).
5. Установить верхнюю центральную панель (4).
6. Установить верхнюю центральную панель в сборе (3).
7. Установить центральный дефлектор выпуска воздуха (2).
8. Установить нижнюю центральную панель в сборе (1).
Навигационная система
Снятие навигационной системы
- *1,5 ± 0,5 Н∙м
- 3,0 ± 1,0 Н∙м
- 3,0 ± 1,0 Н∙м
- 1,5 ± 0,5 Н∙м*
1. Снять центральную нижнюю панель в сборе (1).
2. Снять центральный дефлектор выпуска воздуха (2).
3. Снять центральную верхнюю панель в сборе (3).
4. Снять мультимедийный дисплей в сборе (4).
5. Снять кронштейн мультимедийного дисплея (5).
6. Снять мультимедийный дисплей (6).
7. Снять кабель (7).
8. Снять панель приборов.
9. Снять антенну системы GPS (8).
Установка навигационной системы
Примечание:
При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить антенну системы GPS (8).
2. Установить панель приборов.
3. Установить кабель (7).
4. Установить мультимедийный дисплей (6).
5. Установить кронштейн мультимедийного дисплея (5).
6. Установить мультимедийный дисплей в сборе (4).
7. Установить центральную верхнюю панель в сборе (3).
8. Установить центральный дефлектор выпуска воздуха (2).
9. Установить центральную нижнюю панель в сборе (1).
Усилитель звука
Снятие усилителя звука
- *11 ± 2 Н∙м
- 5,0 ± 1,0 Н∙м
- 13 ± 2 Н∙м*
1. Снять левую заднюю облицовку.
2. Снять блок заднего динамика в сборе.
3. Снять усилитель звука (1).
4. Снять задний кронштейн усилителя звука (2).
5. Снять передний кронштейн усилителя звука (3).
Установка усилителя звука
Примечание:
При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить передний кронштейн усилителя звука (3).
2. Установить задний кронштейн усилителя звука (2).
3. Установить усилитель звука (1).
4. Установить блок заднего динамика в сборе.
5. Установить левую заднюю облицовку.
Встроенный выключатель управления аудио системой
Снятие встроенного выключателя управления аудио системой
Внимание:
Перед снятием с модуля подушки безопасности и часовой пружины обратитесь к Главе – Меры безопасности при обслуживании системы SRS, модуля подушки безопасности и часовой пружины.
1. Снять модуль подушки безопасности водителя (1).
2. Снять встроенный выключатель управления аудио системой (2).
Установка встроенного выключателя управления аудио системой
1. Установить встроенный выключатель управления аудио системой (2).
2. Установить модуль подушки безопасности водителя (1).
Динамики
Снятие динамиков
Динамик передней или задней двери
1. Снять облицовку передней двери.
2. Вывернуть винты (2).
3. Снять динамик передней двери (1).
4. Снять облицовку задней двери.
5. Вывернуть винты (4).
6. Снять динамик задней двери (3).
7. Вывернуть винты (6).
8. Снять кронштейн динамика задней двери (5).
Задний динамик
1. Снять заднюю облицовочную панель.
2. Снять задний динамик (1).
3. Снять кронштейн заднего динамика (2).
Передний динамик
1. Снять решетку переднего динамика (1).
2. Снять передний динамик в сборе (2).
3. Снять передний динамик (3).
4. Снять кронштейн переднего динамика (4).
Динамик двери багажного отделения
1. Снять облицовку двери багажного отделения.
2. Снять левый динамик двери багажного отделения в сборе (1).
3. Снять левый динамик двери багажного отделения (2).
4. Вывернуть винты (4).
5. Снять кронштейн левого динамика двери багажного отделения (3).
6. Снять правый динамик двери багажного отделения в сборе (5).
7. Снять правый динамик двери багажного отделения (6).
8. Снять кронштейн правого динамика двери багажного отделения (7).
Передний высокочастотный динамик
1. Снять треугольную крышку в сборе (1).
2. Снять кронштейн высокочастотного динамика (2).
3. Снять высокочастотный динамик (3).
4. Снять треугольную крышку (4).
Задний высокочастотный динамик
1. Снять облицовку задней двери.
2. Снять кронштейн высокочастотного динамика (1).
3. Снять высокочастотный динамик (2).
Низкочастотный динамик
1. Снять левую заднюю облицовку.
2. Снять блок заднего динамика в сборе (1).
3. Снять динамик (2).
4. Снять блок заднего динамика (3).
Установка динамиков
Динамик передней или задней двери
1. Установить кронштейн динамика задней двери (5).
2. Завернуть винты (6).
3. Установить динамик задней двери (3).
4. Завернуть винты (4).
5. Установить облицовку задней двери.
6. Установить динамик передней двери (1).
7. Завернуть винты (2).
8. Установить облицовку передней двери.
Задний динамик
1. Установить кронштейн заднего динамика (2).
2. Установить задний динамик (1).
3. Установить заднюю облицовочную панель.
Передний динамик
1. Установить кронштейн переднего динамика (4).
2. Установить передний динамик (3).
3. Установить передний динамик в сборе (2).
4. Установить решетку переднего динамика (1).
Динамик двери багажного отделения
1. Установить кронштейн правого динамика двери багажного отделения (7).
2. Установить правый динамик двери багажного отделения (6).
3. Установить правый динамик двери багажного отделения в сборе (5).
4. Установить кронштейн левого динамика двери багажного отделения (3).
5. Завернуть винты (4).
6. Установить левый динамик двери багажного отделения (2).
7. Установить левый динамик двери багажного отделения в сборе (1).
8. Установить облицовку двери багажного отделения.
Передний высокочастотный динамик
1. Установить треугольную крышку (4).
2. Установить высокочастотный динамик (3).
3. Установить кронштейн высокочастотного динамика (2).
4. Установить треугольную крышку в сборе (1).
Задний высокочастотный динамик
1. Установить высокочастотный динамик (2).
2. Установить кронштейн высокочастотного динамика (1).
3. Установить облицовку задней двери.
Низкочастотный динамик
1. Установить блок заднего динамика (3).
2. Установить динамик (2).
3. Установить блок заднего динамика в сборе (1).
4. Установить левую заднюю облицовку.
Задний дисплей
Снятие заднего дисплея
- *5,0 ± 1,0 Н∙м
- 5,0 ± 1,0 Н∙м*
- *Сечение С-С
- Хомут
- Хомут
- Задняя правая облицовка*
1. Снять ободок заднего дисплея (1).
2. Снять задний монитор (2).
3. Снять кронштейн (3).
4. Снять переходник аудио и видео (4).
Установка заднего дисплея
Примечание:
При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить переходник аудио и видео (4).
2. Установить кронштейн (3).
3. Установить задний монитор (2).
4. Установить ободок заднего дисплея (1).
Центральный дисплей
Снятие центрального дисплея
1. Снять верхнюю облицовку двери багажного отделения.
2. Снять датчик компаса (1).
1). Нажать на датчик компаса в направлении, показанном на рисунке, чтобы снять его.
- *Датчик компаса*
3. Снять нижнюю центральную панель в сборе (2).
4. Снять центральный дефлектор выпуска воздуха (3).
5. Снять центральную верхнюю панель в сборе (4).
6. Снять центральный дисплей (5).
Установка центрального дисплея
1. Установить центральный дисплей (5).
2. Установить центральную верхнюю панель в сборе (4).
3. Установить центральный дефлектор выпуска воздуха (3).
4. Установить нижнюю центральную панель в сборе (2).
5. Установить датчик компаса (1).
6. Установить верхнюю облицовку двери багажного отделения.
Источник: http://krutilvertel.com/mitsubishi-pajero-4-2006-glava22-audio-i-navigacionnaya-sistema
На сегодняшний день PAJERO-SERVICE четыре варианта:
Вариант 1. Бюджет от 2.000 usd и более. Замена всей штатной акустики + усилитель + головное устройство на нештатную с 2din головой из разряда Alpine, Pioneer и тд.. Не будем останавливаться на нем детально – это довольно редкий вариант и имеет множество вариаций, которые зависят от бюджета. Основной видимый недостаток – полное отсутствие управления кнопками на руле. Даный вариант обсуждается индивидуально.
Вариант 2. Бюджет 750 usd (стоимость головного устройства). Наиболее распространенный. Меняется только головное устройство. Как вариант предлагаем хорошую голову для Паджеро Вагон 4 — RoadRover или RedPower
Достоинства :
- 7 дюймовый сенсорный экран — возможность воспроизведения аудио и видео с CD/DVD дисков, с флешки, SD карты, Iphone
- всегда находим оптимальный маршрут с сервисом Яндекс Пробки (или Навител пробки) онлайн — навигация
- камера заднего вида
- Bluetooth (возможность использования магнитолы в качестве Hands Free гарнитуры)
- FM тюнер с возможностью запоминания 24 станций
- работают штатные кнопки на руле
- поддержка моделей Паджеро с/ без RockFord (Рокфорд)
Очень важно, что не нарушается стиль интерьера: магнитола выглядит так, будто машина сошла с конвейера уже вместе с ней. (Прим.автора: лично пользуюсь уже 1,5 года – доволен!)
Время установки мультимедийного устройства 6-8 часов.
Вариант 3. Бюджет 90 $. Установка миниатюрного MP3 плеера в визитницу, расположенную под блоком управления климатом. Он подключается к штатной системе Pajero Wagon. В итоге вы получаете возможность слушать музыку с карт памяти через штатную акустику. Песни переключаются на плеере вручную с пульта ДУ, а звук будет регулироваться с руля. Время установки 4-5 часов.
Вариант 4. Бюджет 35 $. Вывод штекера 3,5мм (такой как на обычных наушниках) со штатной головы. К нему вы сможете подключить ваш телефон либо Мп3 плеер и воспроизводить с них музыку. К достоинствам можно отнести легкость монтажа, отсутствие необратимых изменений и возможность управления звуком кнопками на руле. К недостаткам отнесем переключение песен только на телефоне/плеере и то, что устройства придется чаще заряжать. Штекер можно вывести в подлокотник либо к подстаканникам – по сути в любое место, где вам будет удобно расположить устройство с которого будет воспроизводится звук. Возможность такого подключения проверить просто: включите вашу штатную магнитолу и в течении 2-3 сек удерживайте кнопку CD. Если на экране появилась надпись AUX – значит все реализуемо (аналогичную проверку стоит провести и при выборе варианта 3) Время установки 2 часа.
На данный момент это основные варианты улучшения и увеличения возможностей штатной магнитолы для Паджеро Вагон 4, рассчитанные на любой бюджет.
Наибольшим спросом пользуются варианты №2 , №3, №4.
Выбирайте свой вариант, звоните и записывайтесь на установку:
Тел. 0443376847 и 0674671540 — Паджеро Сервис Киев.
Добавьте драйва и позитива в свой Паджеро 🙂
Источник: http://pajero-service.kiev.ua/uslugi/avtozvuk
Штатная магнитола для Mitsubishi Pajero IV 2006-2019 — Carmedia OL-9566-KL на Android 10, до 8-ЯДЕР, до 4ГБ-64ГБ и встроенным DSP
Покупай со Сбербанком в кредит от 1144р/мес.
- Конфигурация Carmedia: -K1: 4-ядра, Antutu 30К, 2GB/16Gb -K2: 8-ядер, Antutu 40K, 4GB/32Gb (+3,500р.) -K3: 8-ядер, Antutu 40K, 4GB/64Gb (+4,500р.) -L: 6-ТУРБО ядер, Antutu 80K, 4GB/64Gb (+4,500р.)
Наличие: На складе в Москве
1802
Источник: http://car-smart.ru/shop/mitsubishi/pajero
Кнопки управления штатной магнитолы Паджеро 4
Автомагнитолы Мицубиси Паджеро 4
Магнитола на Pajero 4 представлена 11 основными клавишами управления:
- первая – клавиша включения питания, ей можно также задавать режим работ акустического приёмника;
- вторая и третья – клавиши предназначены понижать или напротив – повышать частоту звука, если в этом возникнет необходимость;
- четвёртая – выбор нужной радиостанции, можно поймать любимую радиоволну;
- пятая и шестая – клавиши предназначены регулировать, как тембр, так и баланс звуковоспроизведения;
- восьмая – управление непосредственно дисплеем встроенной магнитолы (очень грамотно сконструировано, поэтому не вызовет трудности);
- девятая – кнопка NF, которая при нажатии осуществляет последовательный автоматизированный поиск всех доступных радиостанций в том или ином регионе;
- десятая – клавиша предназначена для настройки приёма входящих данных информационного характера (погода, пробки, происшествия и т.п.);
- одиннадцатая – осуществляет регулировку громкости воспроизведения звуковой дорожки.
Источник: http://info-mitsubishi.ru/aksessuary/magnitola-na-mitsubisi-padzhero-4.html
Паджеро Вагон 2007-х годов выпуска имеет две заводских штатных комплектации музыки:
- штатная магнитола Pajero Wagon с CD чейнджером на 6 дисков, FM/AM приемником и четырьмя парами динамиков (основной + компонентный) в передних и задних дверях;
- штатная магнитола (для комплектации Ultimate) RockFord Pajero Wagon с CD чейнджером на 6 дисков, FM/AM приемником, 5-ти канальным усилителем, сабвуфером и 13тью динамиками (четыре пары в дверях, два в двери багажника и один центральный на торпедо).
Источник: http://pajero-service.kiev.ua/uslugi/avtozvuk
Mitsubishi Pajero IV «Котяра» (3.0 бензин) › Бортжурнал › ГУ android 9.0
Привет.
В продолжение к прошлому посту, наконец-то я все собрал, протянул все провода и установил все приложения, которые хотел.
Выбор:
Все 4 года, которыми владею Pajero, я ездил и ненавидел архаичную штатную музыкальную систему.
В ней меня бесило все, начиная от внешнего вида, заканчивая звучанием + комплектация у меня без BT, а я очень привык пользоваться телефоном по громкой связи в других своих авто. Но тратить 25-30тр на ГУ, которые были представлены на рынке, я не хотел, т.к. внешне они мне тоже не нравились + цена неоправданно завышена.
Но китайцы не стоят на месте и я наткнулся на бюджетный вариант 14000р, который меня полностью устроил.
Критерии были свежий android, начиная с 7.0 и новее, IPS дисплей, Wi-Fi и блютуз, никаких механический крутилок, минимум аналоговых кнопок.
Выбор пал на вот такое устройство.
Штатная магнитола Mitsubishi Pajero IV(Wagon)/V97/V93 (2006-2014) Android 7.0 CF-3046
Процессор: Cortex A9 1,6 GHz 4 Core CPU
ОС: Android 7.0
Встроенная память: 16 Gb
Оперативная память: 1 Gb
Размер экрана: 9 дюймов 1024×600
Тип дисплея: многоцветный, сенсорный, ёмкостный
Навигатор GPS
Поддерживаемые форматы: MP3, MPEG4, WMA, JPEG, AVI, WMV, MPEG.
Поддерживаемые носители: флэш-карты/жёсткие диски до 2 Tb памяти.
Поддержка диапазонов: FM, AM
Цвет: черный
Поддержка модема: 3G/WiFi
Особенности:
Управление кнопками с руля
Автопоиск станций
Поддержка системы Rockford Fosgate
Поддержка камер заднего/переднего/бокового вида, видеорегистраторов и тюнеров
Комплектация:
Головное устройство
Провода для подключения
Антенна GPS
Can Bus decoder
Wi-Fi усилитель
Оперативки маловато, но работает шустро, меня вполне устраивает.

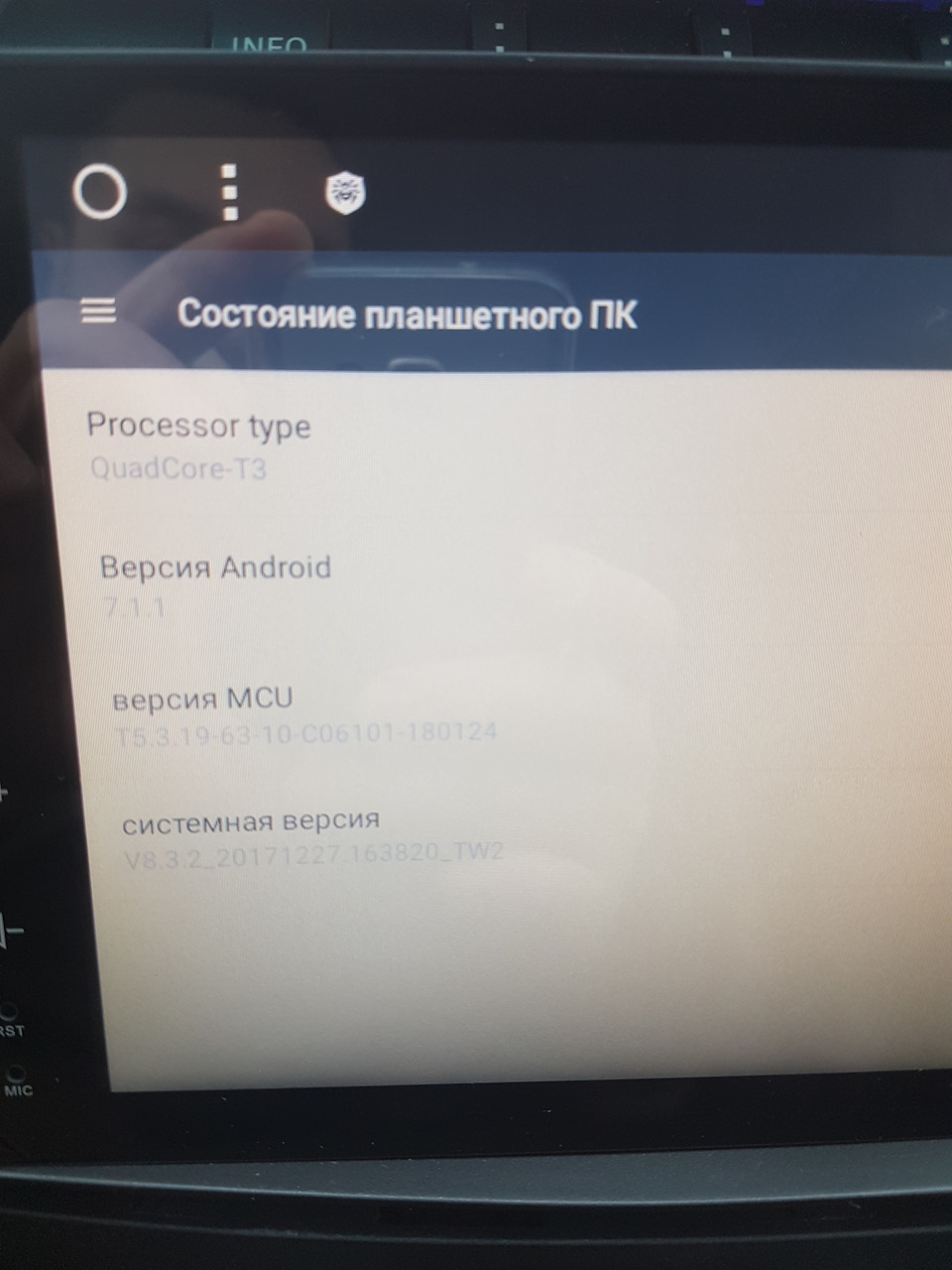

Модель CF-3046 ни о чем не говорит, но после покупки выяснил следующее.
Подробнее можно почитать о данный устройствах на профильном форуме в данной ветке.
Очень много полезного написано.
4pda.ru/forum/index.php?showtopic=837879
Покупка:
Брал в магазине «Автоток» (есть московский филиал, головной офис у них во Владике) по наличию и гарантией
и не пожалел об этом.
Конечно с алика можно было взять такое же ГУ тысяч за 10-11, но нет гарантии, могут возникнуть вопросы по комплектации или прошивке + ждать. От потери на почте тоже никто не застрахован.
У меня сложилась следующая ситуация — в магазине ГУ включили, потыкали кнопки, на первый взгляд все работало. Но когда я воткнул его в авто и начал настраивать, выяснилось, что на устройстве стоит кривая прошивка и не включается блютуз и вайфай. В этот же день я заехал в магазин и поменял на точно такую же с рабочими настройками, где все включалось.
Если бы брал с али, то пришлось бы заводить спор с поставщиком, писать ему про проблемы с прошивкой, перепрошивать и т.д. Вобщем не стоит это разницы в 3тр.
Установка:
С установкой проблем не возникло, пришлось прикупить пластиковые лопатки для снятия пластиковых элементов торпеды, без них никак.

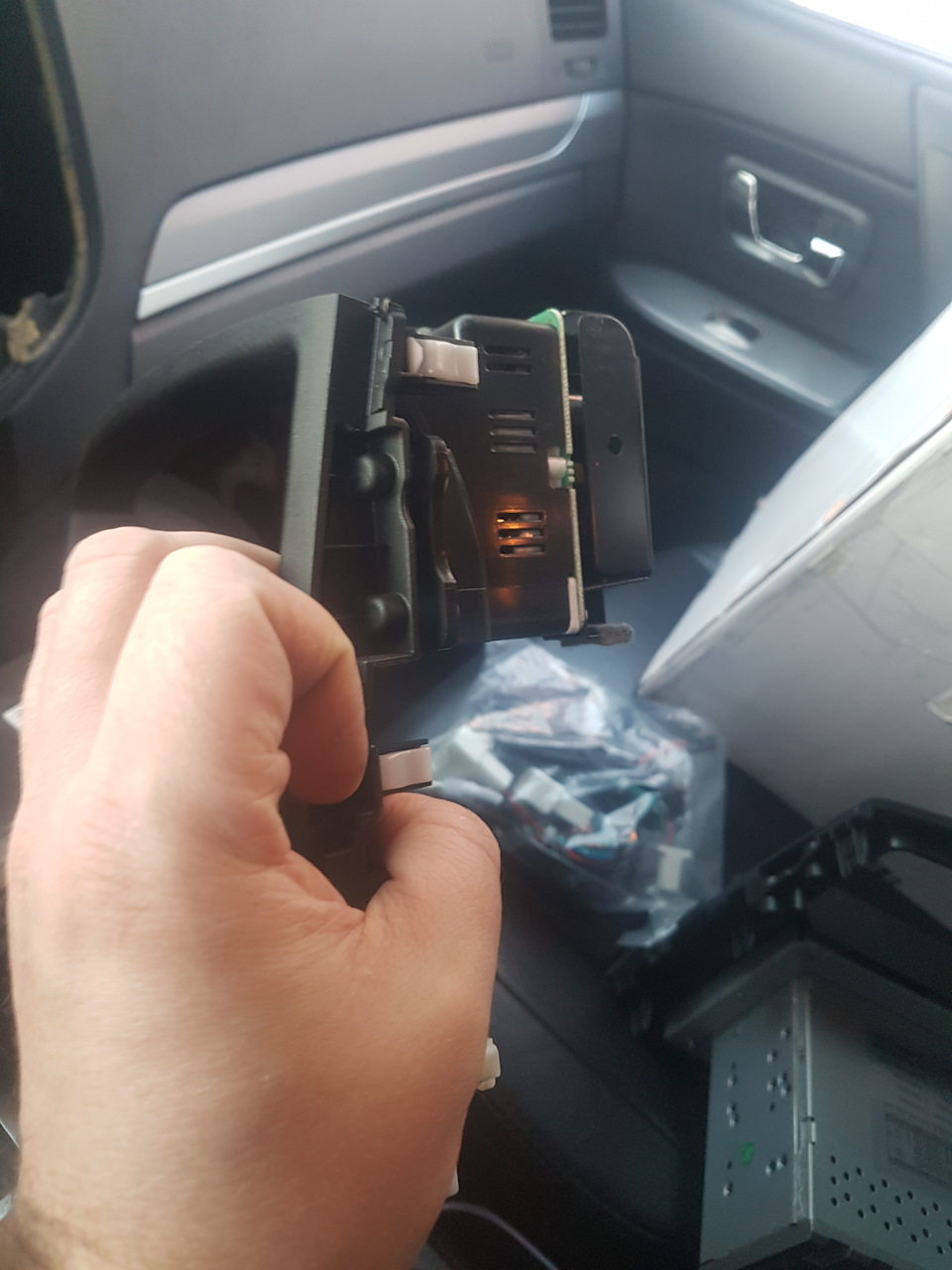

В комплекте нет пластиковых клипс, их нужно снять со старой магнитолы.

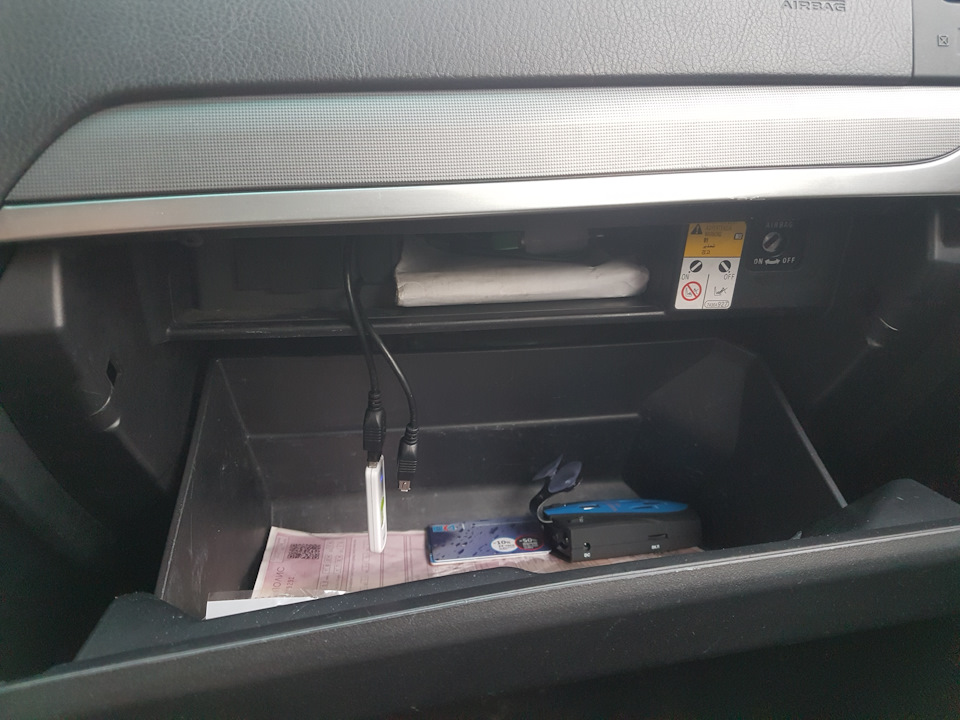

USB порты, коих оказалось аж 2, закинул в бардачек, через штатную заглушку, которую чуть подрезал.

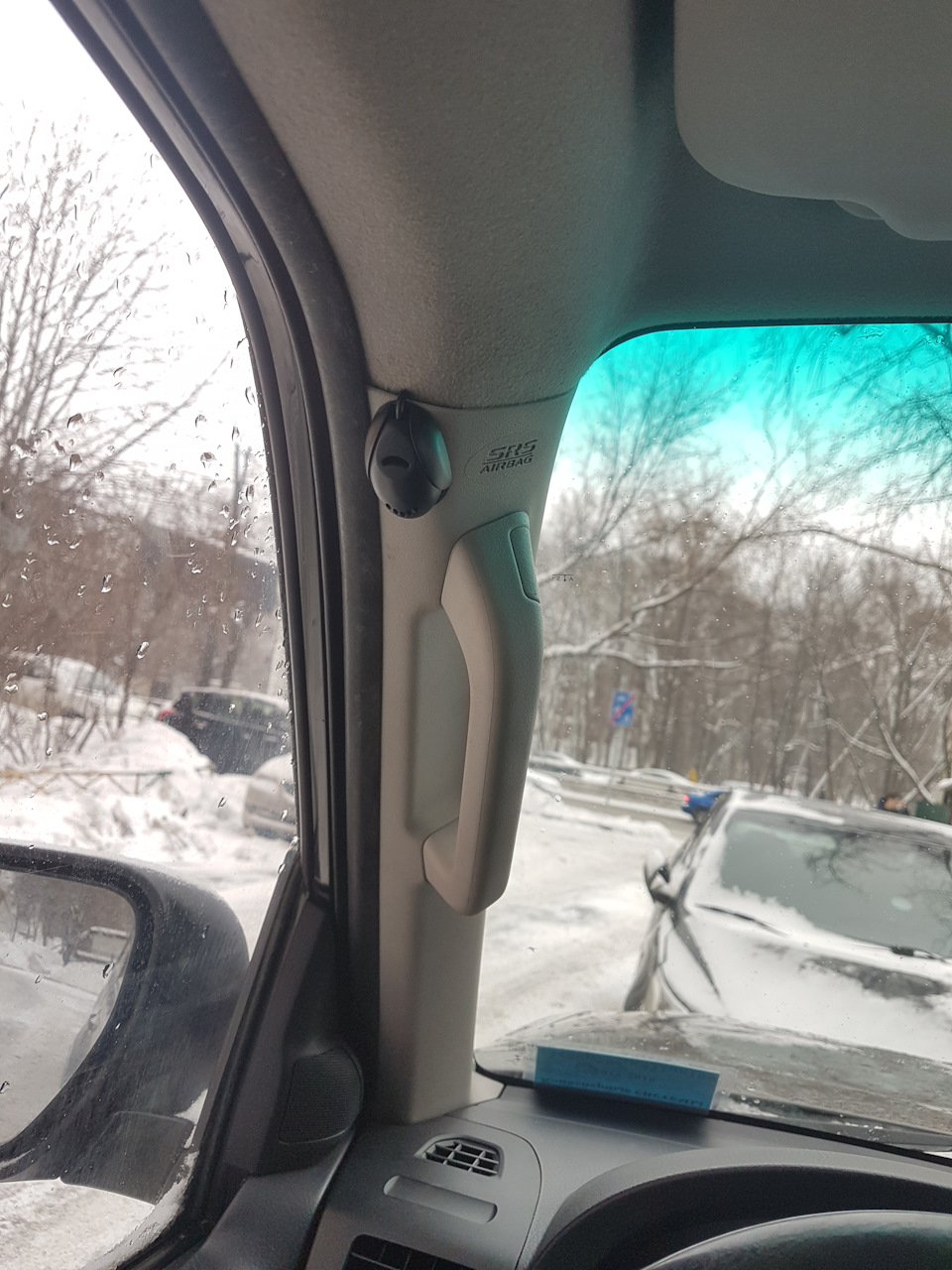

Выносной микрофон, который шел в комплекте, поставил поближе к голове водителя.
Через микрофон на самом устройстве очень плохо слышно. Кабель у выносного микрофона оказался коротковат, пришлось докупить 1м удлинительный за 100р.
GPS антенну установил под обшивку стойки со стороны пассажира, прием сигнала отличный.
Фоткать уже не стал, ничего интересного.
Ну и вот он конечный вариант, которым я остался очень доволен.
Внешне салон очень преобразился и стал современнее.
В следующем посте напишу уже про звучание и установку продвинутого эквалайзера.
источник
Источник: http://kslift.ru/nastroyka-magnitoly-pajero-4/
