Почему стоит научиться пользоваться подрулевыми переключателями передач

Применение подрулевых переключателей автомобиля ВАЗ-2107. Принцип ремонта и последовательность действий по замене подрулевых переключателей.

Осуществляем ремонт устройства

Переключатели, расположенные под рулем автомобиля ВАЗ-2107, при первых признаках неисправности требуют прежде всего выяснения причины, по которой не работает та или иная функция. Чтобы выяснить причину, необходимо прежде всего снять устройство и попробовать самостоятельно определиться с поломкой. Причин поломок не так уж и много, но зачастую приходится заменять устройство на новое. Итак, чтобы определиться с причинами выхода из строя подрулевых выключателей, рассмотрим из каких частей они состоят, а для этого нам поможет фото.

Конструкция переключателей, является неразборной. В любом случае, когда возникает проблема с работой рычагов управления, необходимо его извлечь и пытаться осуществить ремонт. Если даже не получится, то всегда можно купить новый элемент.

Снимается подрулевой переключатель на авто ВАЗ-2107 в такой последовательности:

1. Обесточиваем автомобиль от источника питания и снимаем руль.
2. Приступаем к снятию защитного кожуха вала рулевой колонки, где и установлены рычаги управления. Для этого крестообразной отверткой выкручиваются 4 болта и саморез.
3. После снятия кожуха переходим к самим рычагам важных функций. Отключается колодка с питающими проводами.
4. Отвинчиваем болт крепления переключателей, находящийся снизу.
5. После ослабления крепления можно извлечь переключатель без особых усилий.

Теперь можно провести ремонт устройства, первоначально осмотрев возможные повреждения. Если таковых нет, необходимо прочистить контакты в соединительной колодке и отогнуть просевшие пружинки. Также необходимо проверить не отпаялся ли проводок из устройства. После того как ремонт был проведен, необходимо выяснить, устранили ли мы неполадку. Для этого соединяем колодки и накидываем клеммы на аккумулятор, если все функции работают, то ремонт прошел удачно.

Как производится замена устройства

Если же после ремонта подрулевой выключатель отказывается работать, то тут деваться некуда, придется приобретать новый. Стоимость такого переключателя на ВАЗ-2107 составляет в районе 300-500 рублей. Не такая уж и большая стоимость для такого важного элемента управления. Теперь осуществляется замена, которая подразумевает снятие старого и установку на его место нового элемента. Как снимается нерабочее устройство уже известно, поэтому приступаем к делу. Для этого необходимо установить на место устройство, закрепить его и подключить питающие провода. Замена не несет никаких сложностей, после чего проверяется работоспособность устройства и устанавливается кожух и рулевое колесо.

Процесс ремонта и замены переключателей под рулевым колесом занимает не более часа времени, после чего это устройство будет работать как будто автомобиль только из автосалона.

Источник: http://provaz07.ru/elektrooborudovanie/podrulevoj-pereklyuchatel-vaz-2107.html

Как снять подрулевые переключатели? Когда это действительно важно

Появилась необходимость снять рулевую колонку, а вы не знаете, как снять подрулевые переключатели, тогда эта статья для вас. Современные автомобили имеют многофункциональные органы управления на рулевой колонке, обеспечивающие управление многими системами машины. Такая процедура может понадобиться также при проведении их проверки, ремонте или замене. Работа не очень сложная, но кропотливая, требующая внимания, осторожности и аккуратности.
Как снять подрулевые переключатели будет интересно узнать для многих владельцев автомобилей. Несмотря на некоторые конструктивные отличия этих узлов, алгоритм проведения их демонтажа примерно одинаков, и может быть взят за основу выполнения этой операции для любой модели машины.

Источник: http://avtostandart-m24.ru/avtomobili-drugoe/kak-snyat-podrulevoj-pereklyuchatel.html

Замена подрулевых переключателей и выключателя аварийной сигнализации

Поддев отверткой, снимаем декоративную накладку.

Головкой «на 24» отворачиваем гайку крепления рулевого колеса, оставив ее на валу заподлицо,..

…ударами ладоней по ободу сбиваем рулевое колесо со шлицев вала

Если таким способом снять его не удается – поджав коленями обод, сбиваем его, нанося удары по валу через оправку из мягкого металла

Окончательно отворачиваем гайку и снимаем рулевое колесо.

Крестообразной отверткой отворачиваем четыре винта, стягивающие с двух сторон половинки кожуха рулевой колонки,…

…и один саморез, фиксирующий нижнюю половину на колонке.

Снимаем нижнюю накладку, разрезав пластмассовый хомут крепления к ней жгута проводов.

Снимая верхнюю половину кожуха, не потеряйте резиновое кольцо с выключателя зажигания.

Для замены выключателя аварийной сигнализации снимаем его с соединительной колодки и устанавливаем новый.

Снимаем приборную панель Как снять и отремонтировать щиток приборов ВАЗ-2107

Внутри приборной панели разъединяем соединительные колодки жгута подвода напряжения к подрулевым переключателям: восьмиразъемную, шести — и двухразъемную.

Вынимаем их снизу приборной панели.

Головкой «на 8» ослабляем болт хомута крепления подрулевых переключателей и снимаем их вместе со жгутами проводов с рулевой колонки, сдвинув вдоль оси вверх

Устанавливаем новые подрулевые переключатели в последовательности, обратной снятию.

Укладывая жгуты проводов в нижний кожух, обязательно закрепляем их пластмассовым хомутом и убеждаемся, что они не касаются карданного шарнира рулевого вала.

Источник: http://avtomechanic.ru/vaz-2101-2107/elektrika-vaz-2107/kak-zamenit-podrulevoj-pereklyuchatel-vaz-2107

Архив объявлений

Смотрите все объявления в архиве

Источник: http://baza.drom.ru/moskva/sell_spare_parts/ /� � �/model/� 2107/

Что такое подрулевой переключатель?

Подрулевые переключатели — органы управления различными электрическими приборами и системами автомобиля, выполненные в виде рычагов и установленные на рулевой колонке под рулевым колесом.

Подрулевые переключатели используются для управления теми электрическими приборами и системами автомобиля, которые часто используются во время движения — указателями поворота, головным светом, габаритными огнями и прочей светотехникой, стеклоочистителями и стеклоомывателями, звуковым сигналом. Расположение переключателей данных приборов выгодно с точки зрения эргономики и безопасности управления транспортным средством: органы управления всегда находятся под рукой, при их использовании руки или вовсе не снимаются с руля, или снимаются лишь кратковременно, водитель меньше отвлекается, сохраняет контроль транспортного средства и текущей дорожной обстановки.

Источник: http://autoopt.ru/articles/products/27246699

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля. Читайте и подписывайтесь на новые статьи.

Источник: http://carlasart.ru/raznoe/kak-razobrat-pereklyuchatel-povorotov-na-vaz-2107.html

Что делать в таком случае?

До начала работ по снятию, нужно позаботиться о необходимом инструменте. Для таких работ, особенно на иномарках, желательно иметь универсальный набор ключей. Если для работы с отечественными автомобилями будет достаточно наличие крестообразной отвёртки, то с «иностранцами» без набора не обойтись.

Порядок работы рассмотрим на примере такого автомобиля, как Renault Logan. Нужно поставить машину на ровном месте, установить передние колёса в положение, при котором автомобиль будет двигаться прямо. Чтобы не допустить возникновения проблем с электрической частью, отсоедините клеммы аккумуляторной батареи. Теперь можно приступить к снятию подушки безопасности и рулевого колеса. О том, как самостоятельно снять подушку безопасности и рулевое колесо — тема для отдельной статьи.

Источник: http://avtostandart-m24.ru/avtomobili-drugoe/kak-snyat-podrulevoj-pereklyuchatel.html

Как пользоваться лепестками

Многие водители, сменившие машину на более современный вариант, не знают, как правильно пользоваться лепестками, и просто отключают ручной режим, возвращаясь к автоматике. У каждого автомобиля собственные нюансы управления, но основные принципы одинаковы.

Как пользоваться стандартными подрулевыми лепестками:

1. При оттягивании лепестка вниз машина готовится к подъему или торможению на резких спусках. Чтобы увеличить скорость, нужно нажать рычажок «+», расположенный справа, чтобы уменьшить – «-», расположенный слева. Обратите внимание на экран панели управления – там отображается текущая передача.
2. Переместите лепесток вниз или вверх – передачи постепенно сменятся в полном диапазоне.
3. Нажмите и держите «+», чтобы система переключилась с ручного управления на автоматическое – в этом случае лепестки не используются.
4. Нажмите на педаль газа, чтобы автоматика сама выбрала и установила оптимальную скорость.
5. Чтобы переключиться на другую передачу, минуя предыдущие (например, со 2 на 4), нажмите «+» или «-» два раза, подождите несколько секунд и снова нажмите нужный рычажок.

Со второй передачи можно выбрать любую скорость, не касаясь сцепления, а только нажимая на лепестки. Они могут не реагировать на запросы в нескольких случаях:

1. Держась за руль, вы используете сразу два лепестка случайными нажатиями, и скорость не меняется на заданную.
2. Вы пытаетесь снизить (повысить) скорость до достижения мотором нужного порога.
3. Вы удерживаете рычажок и одновременно жмете на другой.
4. Сбой в системе – в этом случае на экране панели управления появляется соответствующая буква (зависит от модели машины), и автомобиль возвращается к АКПП — автоматической коробке.

Теперь в общих чертах понятно, для чего нужны подрулевые лепестки и как ими пользоваться. Но у каждой марки автомобилей есть свои особенности, о которых стоит узнать, прежде чем садиться за руль и ехать на дальнее расстояние.

К преимуществам лепесткового управления можно отнести удобство и безопасность, легкость в переключении скорости. Машины с подобной системой легко осваиваются новичками в вождении.

Что касается минусов, то основной из них – цена. Также опытным водителям не нравится, что за них все делает программный робот – лепестки, создают лишь иллюзию самостоятельного управления, которая сильно отличается от настоящего ручного и, тем более, от механической коробки передач. Многим нравится самим управлять автомобилем, а не полагаться на автоматику.

Источник: http://drivertip.ru/osnovy/dlya-chego-ispolzuyutsya-podrulevye-lepestki-pereklyucheniya-peredach.html

Подрулевой переключатель Ваз-2110 Автолюбители

Подрулевой переключатель

Состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота и фары, а правый управляет работой омывателя и очистителей стекол. На соединителе подрулевого переключателя расположены подпружиненные контакты звукового сигнала.

Замыкаемые контакты подрулевого переключателя

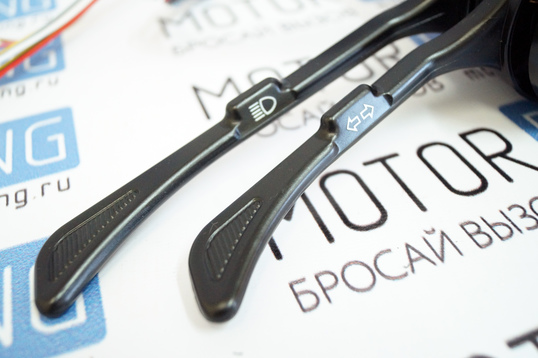

1 – рычаг переключателя указателей поворота и света фар. Если при включенном зажигании рычаг находится в положении:I – указатели поворота выключены; включен ближний свет фар, если переключателем наружного освещения включены под напряжение фары;II – включены указатели левого поворота (не фиксированное положение)III – включены указатели левого поворота (фиксированное положение)IV – включены указатели правого поворота (не фиксированное положение)V – включены указатели правого поворота (фиксированное положение)VI – (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (не фиксированное положение)VII – (от себя) включен дальний свет фар, если переключателем наружного освещения поставлены под напряжение фары (фиксированное положение)

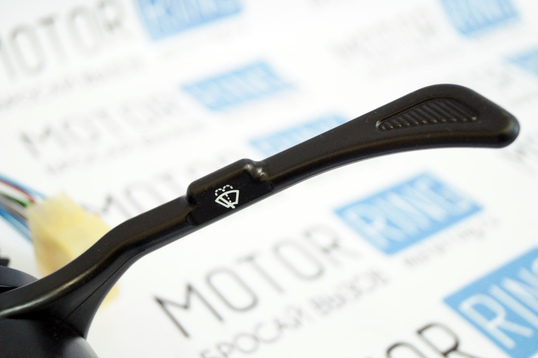

2 – рычаг переключателя очистителей и омывателей стекол. Если рычаг находится в положении:I – очиститель ветрового стекла выключенII – включен прерывистый режим работы очистителя ветрового стекла (не фиксированное положение)III – включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение)IV – включена первая скорость очистителя ветрового стеклаV – включена вторая скорость очистителя ветрового стеклаVI – (на себя, независимо от положения рычага) включен омыватель ветрового стекла (не фиксированное положение)VII* – включен очиститель заднего стекла (фиксированное положение)VIII* – включен дополнительно омыватель заднего стекла (не фиксированное положение)

* – для автомобилей 2111 и 2112Снятие подрулевого переключателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем «минусовой» провод с аккумуляторной батареи.

Крестообразной отверткой отворачиваем винты, соединяющие кожухи рулевой колонки: два около рулевого колеса…

…и два внизу.

Отворачиваем саморез крепления нижнего кожуха к подрулевому переключателю…

…и два самореза, ввернутые в кронштейн рулевой колонки.

Опустив рычаг регулировки рулевой колонки вниз, снимаем нижний кожух.

Опустив рулевую колонку вниз, снимаем верхний кожух.

Отсоединяем разъем…

…и, сжав пальцами фиксаторы (сверху и снизу), снимаем подрулевой переключатель.

Также снимаем и правый подрулевой переключатель.

Если необходимо снять соединитель подрулевых переключателей, то, демонтировав рулевое колесо , головкой «на 8″ ослабляем стяжной болт…

…и, отсоединив провода звукового сигнала, снимаем соединитель.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Источник: http://7gear.ru/remont/podrulevoj-pereklucatel.html

Вопросы выбора и ремонта подрулевых переключателей

Посредством подрулевых переключателей осуществляется управление критически важными для безопасного вождения приборами и системами, поэтому эксплуатации и ремонту данных узлов нужно подходить ответственно. Включать и выключать рычаги следует без чрезмерного усилия и ударов — это продлит их срок службы. При первых же признаках неисправности — невозможность включения тех или иных приборов, нестабильная работа этих приборов (самопроизвольное включение или выключение во время движения), хруст при включении рычагов, заклинивание рычагов и т.д. — переключатели необходимо как можно скорее отремонтировать или заменить.

Наиболее частой проблемой данных устройств является окисление, деформация и поломка контактов. Данные неисправности могут устраняться чисткой или правкой контактов. Однако если неисправность возникла в самом переключателе, то имеет смысл выполнить замену всего узла. На замену следует покупать те модели и каталожные номера подрулевых переключателей, которые указаны производителем транспортного средства. Выбирая устройства других типов, вы рискуете просто потратить деньги, так как новый переключатель не встанет на место старого и не будет работать.

При верном выборе и бережной эксплуатации подрулевой переключатель будет надежно работать на протяжении многих лет, обеспечивая комфорт и безопасность автомобиля.

Источник: http://autoopt.ru/articles/products/27246699

ЗАКАЖИТЕ ЧИП ТЮНИНГ ВАШЕЙ МАШИНЫ ПРЯМО СЕЙЧАС!

Оставьте онлайн-заявку на услугу и мы свяжемся с Вами для уточнения деталей

Источник: http://inkam-auto.ru/raznoe/kak-razobrat-pereklyuchatel-povorotov-na-vaz-2107.html

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Источник: http://remont-gruzovihavto.ru/remont/podrulevoj-pereklyuchatel-na-vaz-2107.html

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Источник: http://alanspb.ru/otzyvy-i-harakteristiki/kak-proverit-podrulevoj-pereklyuchatel-vaz-2107.html

Усовершенствование работы механизма переключателя

Для начала нам нужно вытащить крышку элемента и извлечь ручку. После этого перед нами будет видно внутреннее устройство. То, что обозначено желтой линией, – это профиль, по которому двигается шток при переключении указателя поворотов. Щелкающий звук может возникать по двум причинам – при включении детали и при ее выключении. В первом случае ручка с механизмом на конце будет сильно ударяться о боковую часть корпуса (при включении поворотника). Во втором характерный звук возникает из-за подпружиненного штока, который бьется в центр желтой линии. Устранить последнюю проблему своими руками очень сложно, а вот в первом случае все гораздо проще.

Сначала нужно посмотреть на ручку переключателя и на ее устройство в конце. Двумя стрелками обозначены его места у стенки корпуса. В данном случае на это бьющееся место достаточно наклеить на двустороннем скотче небольшой кусок поролона либо какой-нибудь другой смягчающий материал (например, для большей надежности выбрать резину). Места под ней нужно сточить примерно на 1-2 миллиметра вглубь. Также более мягким можно сделать и включение указателя поворотов. Для этого достаточно укоротить пружину на 1-2 витка.

Некоторые автолюбители рекомендуют наклеить кусочек резины еще и на саму крышку, однако на практике это не приносит какой-либо пользы. Возвратный рычажок, который крепится на этом месте, не издает существенных звуков, поэтому клеить туда ничего не нужно.

Теперь перейдем к правому переключателю. В нем тоже делаем переключение более мягким. Как и в предыдущем случае, для этого нужно укоротить пружинку. Но сокращать ее следует не более чем на 2 витка. Заодно рекомендуется проверить состояние контактов, которые показаны широкой стрелкой на переключателе.

Источник: http://avtostandart-m24.ru/avtomobili-drugoe/kak-snyat-podrulevoj-pereklyuchatel.html

Признаки неисправности подрулевого переключателя

Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

Неисправности правого подрулевого переключателя:

• Не работает ни один режим дворников, не слышно работы мотор-редуктора.
• Не работает прерывистый режим дворников.
• Дворники не срабатывают во время включения омывателя.
• Не работает задний дворник.
• Не работает задний омыватель.

Неисправности левого подрулевого переключателя:

• Не включается, не выключаются поворотники.
• Не включается дальний свет.
• Не моргает дальний свет.

Источник: http://avtostandart-m24.ru/avtomobili-drugoe/kak-snyat-podrulevoj-pereklyuchatel.html
