Регулировка рулевой рейки на ВАЗ 2109

Здесь мы рассмотрим устройство и принцип работы типового рулевого управления, узнаем каким оно бывает. Изучим основные требования и неисправности.

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Если реечка была подтянута неправильно, руль будет вращаться чрезмерно туго. Такое явление возникает из-за того, что регулировочный винт перетянули. Задача регулировки — отыскать золотую середину.

Схема узла

Источник: http://luxvaz.ru/vaz-2109/366-regulirovka-rulevoy-reyki.html

Чем грозит такая неисправность

Все прекрасно знают, какую роль выполняет в машине рулевое управление, и важность поддержания этого механизма в исправном состоянии. Этот механизм по своей необходимости и важности не уступает мотору, топливной системе и колесам.
Стоит так же помнить, что неполадки с управлением машины становятся причинами ДТП, больших неприятностей и даже смерти людей. Поэтому вам необходимо уделять этому агрегату повышенное внимание и постоянно наблюдать за состоянием на ваз 2109 колеса рулевого, а при необходимости немедленно ремонтировать его и механизмы управления.
Игнорирование, либо затягивание с ремонтом самых незначительных отклонений в работе руля, могут стать причиной плачевных последствий. Помните, цена вопроса – ваша жизнь!

Источник: http://masteravaza.ru/rulevoe/rul/lyuft-rulevogo-kolesa-vaz-2109-858

Регулировка рулевой рейки на ВАЗ 2109

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Источник: http://rti-bsk.ru/elektrika/regulirovka-rejki-vaz-2109.html

Пошаговый ремонт рейки

Выполняется ремонт по такой схеме:

1. Отсоединяете от рейки колпачки, расположенные с торцов, а также пыльник и упоры. Оцените состояние всех демонтированных элементов. Если имеются повреждения, то обязательно замените их.
2. При помощи восьмигранника необходимо выкрутить пробки, чтобы открылся доступ к стопорным кольцам, пружинам и втулкам.
3. Затем необходимо снять подшипник и оценить визуально его состояние. Если у него имеется хоть малейшая неисправность, обязательно установите новый.
4. Снимите шестерню привода и рейку.
5. Установите новую втулку на приводном валу, используйте все новые резиновые компоненты.
6. Обратите внимание на то, что на втулке есть ещё резинка, предназначенная для защиты. Сначала необходимо ее поставить в картере рулевой рейки ВАЗ-2109, затем излишки можно срезать при помощи ножа.
7. Для снятия игольчатого подшипника лучше всего воспользоваться съемником. Если его нет, то можно при помощи дрели и сверла 1,5 мм сделать отверстие в центре подшипника. После этого пробоем выбивается он из картера.
8. Прежде чем производить сборку, необходимо тщательно очистить от загрязнений весь картер рулевой рейки.
9. Все подвижные элементы рейки необходимо обработать смазкой типа «Литол-24».

На этом ремонт рулевой рейки ВАЗ-2109 окончен. Сборка всего узла производится в обратном порядке, устанавливаются новые запасные компоненты.

Источник: http://rti-bsk.ru/elektrika/regulirovka-rejki-vaz-2109.html

Установка спортивного руля

1. Подготовка. Перед установкой на нужно кое-какие вещи. Сам руль, как бы логично это не звучало, переходник и инструменты.
2. После снятия старого руля нужно провести сигнальные провода в переходник. Внимательно проследите, чтобы контакты касались колец. Если они не будут касаться колец, но сигнала вы и другие водители в случае чего больше не услышат.

Источник: http://automotogid.ru/kak-podnjat-rul-na-vaz-2109/

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки	Особенности
Демонтируя устройство	Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях
Без демонтажа узла	Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

• Ослабли крепления рулевой рейки;
• Износилась сама рейка или ее шестерни;
• Зацепление пары не отрегулировано должным образом;
• Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Источник: http://luxvaz.ru/vaz-2109/366-regulirovka-rulevoy-reyki.html

Инструменты для регулировки

Чтобы отрегулировать на ваз 2109 колесо рулевого управления, вам не потребуется специальных навыков либо инструментов, достаточно лишь иметь:

• Штангенциркуль
• Динамометр
• Стандартные инструменты в наборе

Проверка люфта и регулировка руля

Теперь, когда все у нас готово, приступаем к проверке и регулировка руля своими руками:

• Проверка люфта руля выполняется на машине, установленной на относительно ровной и не скользкой площадке
• Устанавливаем передние колеса (вращая рулевую баранку) в положение, которое соответствует движению машины по прямой

Примечание: Когда при положении передних колес соответствующем прямолинейному движению машины, спицы рулевой баранки не в горизонтальном положении, это означает, что в машине либо нарушены регулировки углов постановки колес (развал-схождение), либо присутствуют дефекты в подвеске либо рулевом управлении

• Сначала проверяем люфт рулевой баранки. Чтобы вы понимали, люфт баранки это расстояние, которое она проходит «свободно» до начала поворачивания колес
• Наша задача  состоит в том, чтобы измерить этот люфт при помощи штангенциркуля, приготовленного нами ранее
• Нам необходимо зафиксировать начало движения (люфта) в нижней либо верхней позиции рулевой баранки
• Для этого вывешиваем передние колеса и вращаем руль пока не почувствуем начало свободного движения
• После этого сделайте контрольную отметку (мелом, либо, намотав проволочку, как на фото ниже), это и будет начальная точка отсчета для механизма штангенциркуля
• Затем рулевую баранку выкручиваем к противоположной точке люфта и тоже делаем отметку
• Потом с помощью штангенциркуля, замеряем расстояние между точками люфта

• Инструкция по эксплуатации допускает люфт, не превышающий 35 миллиметров, в случае, когда значение люфта выше, необходимо отрегулировать на ваз 2109 рулевое колесо, и если не сделать регулировку своевременно, тогда вскоре потребуется ремонт либо полная замена агрегата.
• Регулировка выполняется путем настройки винтов усиления шарниров карданчиков, которые имеются в рулевом валу
• Чтобы приступить к регулировке, вам следует отыскать регулировочный винт карданных шарниров, после чего привести люфт к допустимому значению, вращая винты усилия
• Затем необходимо сделать провернуть баранку на полный оборот, закрепив на ней динамометр
• Для рулевого управления, оснащенного ГУР (гидроусилителем), значение по динамометру должно быть равно пяти килограммам
• Если управление полностью механическое, тогда допустимое значение по динамометру от шести до десяти килограмм

Внимание: Прежде чем приступать к регулировке рулевого механизма следует внимательно ознакомиться с технической документацией машины

• Механизм управления имеет шаровые шарниры, расположенные на рулевых тягах, их тоже необходимо будет отрегулировать, в случае, когда показатели люфта слишком сильно завышены

• Для этого нам потребуется эстакада либо подъемник, поскольку детали, которые придется регулировать, расположены со стороны днища кузова автомобиля
• Если при проверке обнаружили, что рулевые шарниры болтаются (разбиты) попытайтесь подтянуть рулевые тяги и крепления самих шарниров, если не получается, тогда шарниры надо заменить
• Вам не помешает так же проверить усилие демпфера рулевой колонки, для этого снова пригодится динамометр, допустимое усилие не более 5киллограммов

Регулировка успешно закончена, поздравляю, это было совсем не трудно, однако иногда возникает необходимость снять рулевую баранку.

Снятие баранки

На ваз 2109 снятие рулевого колеса выполняется для замены его либо для выполнения ремонта, при котором баранка будет мешать, при снятии приборной панели, например. Чтобы ее снять вам потребуется всего лишь головка торцевая с удлинителем, чтобы открутить гайку, крепящую баранку к валу рулевому и плоская отвертка.
Порядок выполнения работы следующий:

• Сначала вам необходимо отключить питание машины, поэтому отсоедините клеммы от аккумуляторной батареи
• Затем, с помощью отвертки подденьте и снимите накладку сигнала
• Воспользовавшись торцовой головкой с удлинителем, ослабьте затяжку гайки, крепящей рулевое колесо, и отверните ее, но не до конца, а пока гайка не окажется вровень с торцом вала

Внимание:Если открутить гайку до конца и снять, то баранка может резко слететь с вала и при этом ударить в лицо. Она насажена на вал с хорошим усилием.

• Теперь надо резкими ударами правой руки, сбить баранку с вала
• После этого можно окончательно открутить гайку и снять баранку, предварительно не забудьте отсоединить провода питания от клеммы звукового сигнала
• Когда руками сбить баранку не удается, можно воспользоваться бруском из древесины, который упираем в вал одним торцом, и наносим удары молотком по второму торцу
• Вам понадобится помощник, который сидя за баранкой, будет тянуть ее вверх

Процедура снятия баранки ваз 2109 завершена, после выполнения ремонта можете все собирать обратно, а наше видео поможет вам в снятии и регулировке.

Советуем прочитать

Биение руля на ВАЗ 2109: как убрать ВАЗ 2109 руль туго крутится: как устранить ВАЗ 2109: гидроусилитель руля — как установить Люфт руля на ваз 2109: как убрать

Источник: http://masteravaza.ru/rulevoe/rul/lyuft-rulevogo-kolesa-vaz-2109-858

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

1. Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
2. Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
3. Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
4. Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
5. Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
6. Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
7. Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
8. Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
9. Процедура может затянуться. Все равно не торопитесь.
10. Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
11. Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

Источник: http://luxvaz.ru/vaz-2109/366-regulirovka-rulevoy-reyki.html

Модели рулей

Ниже будет список моделей спорт рулей. Помните, что для спортивного руля нужен переходник, а тот который предоставил я подходит для ваз 2108,2109 и для ваз 2199. Сразу назову список моделей, а ниже будет их описание. PROSPORT и F1 SPORT. Моделей F1 SPORT будет пять.

1. COSMOS. Модель руля идёт с красными вставками. Диаметр данной модели 310 мм. Сделана модель из качественных материалов и имеет сертификат.
2. Руль марки F1 SPORT имеет диаметр 315 мм, что не намного больше прошлой модели. При этом имеется желтая вставка, подсветка и хромовые кнопки. Поверхность руля немного шероховата. Благодаря этому он удобный и не скользкий. Данная модель тоже сертифицирована.
3. Вторая модель руля марки F1 SPORT. Она имеет такой же диаметр, как и прошлая модель. Поверхность руля не отличается от той, которая была у прошлой. Цвет чёрный с красными кнопками сигнала. Руль имеет сертификат.
4.

На этом всё дамы и господа. Надеюсь статья была информативной и помогла вам.

Всем привет. Уже довольно таки давно я себе установил регулируемую рулевую колонку, но не мог поставить кожух из за старого руля, посему не писал об этом в бж. С новым рулём я смог поставить кожух и теперь не стыдно поделится с вами.

Итак что нам понадобится. Во первых новая рулевая колонка, существует их 3 вида первая самая старая от 2110 выглядит она так:

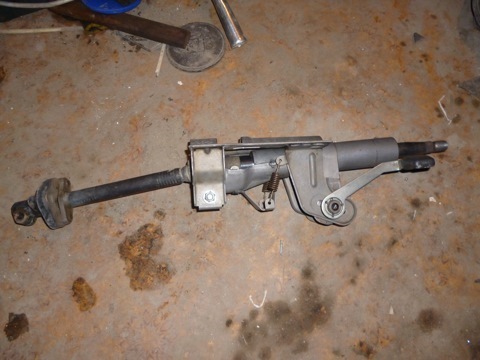

Вторая самая популярная от 2114

Данные колонки 2110-2114 отличаются друг от друга только формой ручки.

Ну и третий вариант это колонка от 2110 с гуром.

Фото колонок честно слямзил у Captain-Smollett

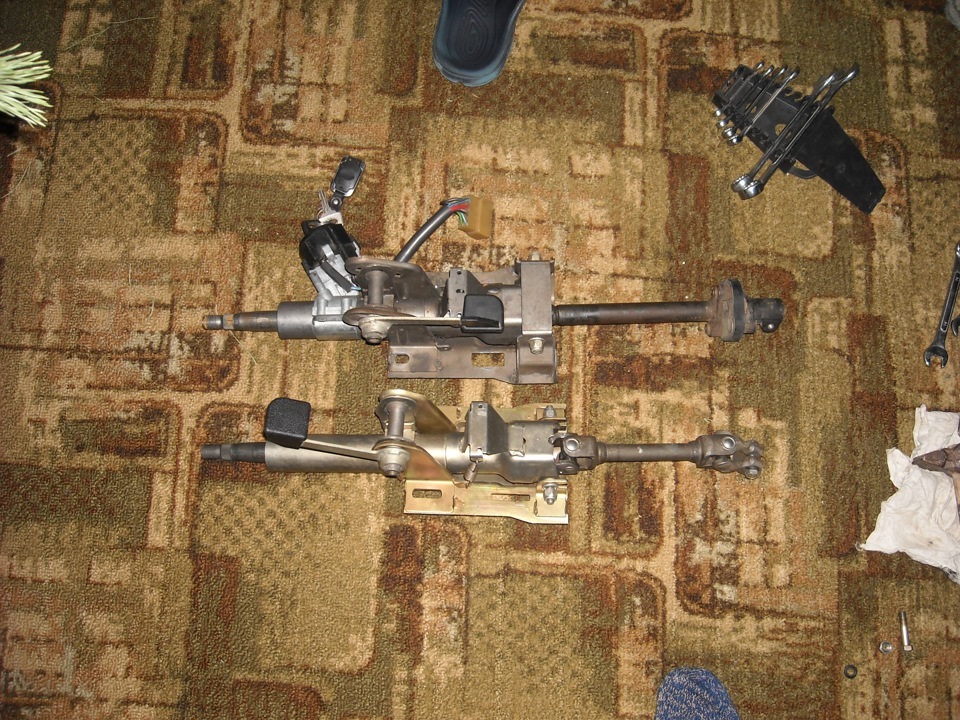

Итак я взял себе именно самую первую колонку покуда кожух к ней идеально подходит на высокую панель.

По установкам никаких заморочек снимаем старую, ставим новую, подкладывая пару шайб между колонкой и кузовом.

На этом по установке всё. Фотки готового результата.

Источник: http://automotogid.ru/kak-podnjat-rul-na-vaz-2109/

Ремонт рулевого механизма

Осуществить ремонт рулевого механизма своими руками будет легко, если вы следуете рекомендациям нашего материала:

• Зажимаем механизм в тиски и прочищаем щеткой по металлу, далее обрабатываем Уайтспиритом и ветошью
• Как только корпус засияет как новенький, откручиваем болты усов
• Предварительно рекомендуем проконтролировать состояние сайлентблоков
• При обнаружении люфта, трещин резины и других дефектов, заменяем их
• Отгибаем пластину, контрящую болты с помощью молотка и зубила, откручиваем болты и снимаем усы

• Стягиваем затычки с обоих концов рейки
• Затем снимаем резинки вала и чехол. Чехол можно выкинуть сразу, остальные элементы необходимо тщательно вымыть и высушить, только не на солнце
• Снимаем стопорную шайбу подшипника, поддеваем ее отверткой
• Откручиваем гайку приготовленным заранее специальным ключом, под ней обнаруживаем подшипник
• Затягиваем в тисках наш шлицевой вал. На губки тисков желательно подложить мягкие накладки, чтоб не повредить вал
• Осторожно постукивая молотком по корпусу, пока не выйдет подшипник
• За ним легко последует вал, шестеренки и остальные детали
• Все снятые элементы тщательно промываем Уайтспиритом при помощи кисточки
• Отыскать подшипник именно такого типа будет очень проблематично, так как он нестандартный, поэтому следует его аккуратно вымыть и сохранить
• Если все-таки необходимо его снять, воспользуйтесь специальным съемником
• Рекомендуем не трогать его без крайней необходимости, поскольку функционирует он весьма сносно длительное время
• Вытряхиваем зубчатую рейку из корпуса и промываем ее Уайтспиритом. Затем просушите ее и смажьте
• Через отверстие, находящееся в корпусе аккуратно извлекаем пластмассовую вставку и выкручиваем зажимную гайку
• Часто такое действие проходит весьма туго, знайте, что в ремонтном комплекте есть новая, если боитесь повредить эту
• Заменяем кольца уплотнения, сначала не забудьте вытряхнуть упор
• Внимательно рассматриваем усы, наконечники не должны люфтить, пальцы должны шевелиться с приложением некоторого усилия, защитные чехлы не должны содержать трещин и других дефектов
• Если заметите, что в какой либо детали (или в нескольких) дефекты либо обнаруживается неправильная работа, непременно промойте деталь и просушите
• Если это не помогло, заменяем деталь, но стараемся сохранить по максимуму
• длину рычага
• Чтобы защитить от последствий коррозии, на данном этапе рекомендуем обработать «Мовилем» резьбу
• Далее занимаемся шарнирами
• Устанавливаем новые шарниры, если в их работе что либо не нравится, либо кажется подозрительным
• Вставляем новую пластиковую втулку в корпус, выступы ее должны быть непременно направлены в отверстия. Отрезаем резинки

• Вставляем рейку со стороны шестерни
• Примерное расстояние от корпуса рейки до торца должно быть около 28-ми миллиметров
• Сама рейка при этом, не должна торчать наружу

• Подшипник надо запрессовать до упора с шестеренкой вместе
• Зажимаем в тисках вал вместе с корпусом
• Тогда не придется прикладывать большие физические усилия
• Ориентируем по шестерне зубчатую рейку
• Вставляем упор, затем гайку и пружину
• Устанавливаем новое резиновое кольцо со стороны вала, и накручиваем еще одну гайку
• Надеваем крышку и контрашайбу, совмещаем отметки
• Затем надеваем вместе с чехлом резиновое кольцо, плотно затягиваем пластиковые хомуты
• Устанавливаем усы. Затягиваем их с большим усилием, подгибаем стопорную пластину
• Прикрепляем резиновые заглушки
• Аккуратно перетаскиваем собранный агрегат в моторный отсек
• Ставим рейку на место, накидываем хомуты, наживляем гайки и не забываем про шайбы
• Дальнейшую установку проще выполнить с напарником (помощником).
• Совмещаем конец рулевого вала из салона, чтобы совпадал с валом шестерни
• Обязательно обращаем внимание на лыску на валу, в которую и должен пройти болт муфты (иначе вы его не вставите)
• Наживите, аккуратно постукивайте молотком по муфте, насаживаем ее поглубже
• Звук срабатывания сигнала в нашем случае может служить критерием правильности установки
• Пока сигнал не звучит, продолжаем работать молотком
• Заработал сигнал — можем считать, что рулевой агрегат готов к применению
• Вставляем болт муфты в уши и крепко зажимаем
• Вставляем пальцы усов в рычаги и закручиваем гайки, не забываем зашплинтовать их
• Берем само контрящиеся гайки и затягиваем на хомутах рейки, шпильки хомутов обрабатываем «Мовилем»
• Прикручиваем колеса и снимаем машину с домкрата и подставок

Источник: http://rti-bsk.ru/elektrika/regulirovka-rejki-vaz-2109.html

Процесс регулировки рулевой рейки на ВАЗ 2110

Теперь разберемся, как же отрегулировать рулевую рейку на ВАЗ 2110. Для этого вам понадобятся тиски, в которых рулевая рейка зажимается. Сделайте ее максимально неподвижной, подложив бруски из дерева .

1. Возьмитесь руками за усы рейки, пошатайте их, чтобы определить, насколько велик люфт.
2. Чтобы этот самый люфт убрать, возьмите специализированный ключ. Они продаются почти во всех магазинах запчастей, специализирующихся на ВАЗ.
3. Вставьте ключ и поверните его против часовой стрелки примерно на 10 или 15 градусов.
4. Еще раз возьмитесь за тяги и подергайте.
5. Если люфт после проведенной операции остался, подтяните рейки еще на такое же количество градусов. Делать это нужно до тех пор, пока люфт не пропадет совсем.

Для каждого отдельного автомобиля характерна своя выработка, потому определенного момента затяжки не существует. Старайтесь не перетянуть рейку, поскольку из-за этого существенно усложнится процесс поворота руля.

Выполнив подтяжку нашего сегодняшнего героя, закерните гайку упора, обмяв резьбу картера.

Гайка упора

Проверьте зазор между гайкой упора и упором рейки нужно обязательно. Его максимальный показатель может составлять не более 0,2 мм.

Источник: http://avtouniversal142.ru/novosti/regulirovka-rulya-vaz-2109.html

Навигация по записям

Многие автолюбители заблуждаются, считая, что рулевая рейки на ВАЗ не регулируется и сделать это самостоятельно невозможно. Это ошибочное мнение и регулировка рулевой рейки на автомобиле ВАЗ может быть проведена любым автолюбителем самостоятельно. Как подтянуть рулевую рейку на ВАЗ-2115 сейчас объясним.

На сайте официального московского дилера ВАЗ ознакомьтесь с описанием всего модельного ряда, обратите внимание на lada largus — какой комплектации сейчас предложен автомобиль, с какими двигателями и в каком исполнении. Для каждой модели Лада Ларгус проставлены точные цены. Выбирайте новую машину!

А теперь подтянем рулевую рейку:

Источник: http://rti-bsk.ru/elektrika/regulirovka-rejki-vaz-2109.html

Смотрите также

Cмазка для рулевой рейки

• 14 1 18k

Стук при повороте руля

• 22 0 23k

Неисправности рулевой рейки

• 10 2 22k

Почему стучит рулевая рейка

• 58 2 105k

Как устранить стук рулевой рейки

• 43 1 63k

В данном фотоотчёте подробно показано как заменить рулевую рейку на автомобиле ВАЗ 2109 и 21099. Симптомы, которые указывают на неисправную рулевую рейку, бывают разные.

Проверить можно так: выставите колёса в нейтральное положение, затем, если после резкого поворота руля в левую или правую сторону слышен стук или потрескивание в районе рулевой рейки, значит пришло время замены. Также можно попробовать затянуть потуже гайку рулевой рейки, хотя помогает не всегда, к тому же это может привести к увеличению сопротивления при повороте руля.

Или же попробовать отремонтировать рулевую рейку, но для этого нужны навыки в проведении подобной процедуры, и кому интересно, как раз можно потренироваться на старой снятой.

Необходимые инструменты это: съёмник рулевой тяги, WD-40, пара плоских отвёрток и самый обычный набор гаечных ключей.

Если вы дополнительно заменили и рулевые тяги, то не забудьте сделать развал схождения.

Источник: http://rti-bsk.ru/elektrika/regulirovka-rejki-vaz-2109.html
