Реле 702 ваз 2106 для чего

Подробная инструкция в картинках, по замене реле лампы заряда аккумуляторной батареи на автомобилях ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106

Устройство электрического реле

Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:

1. Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
2. Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
3. Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.

При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже

Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:

1. Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
2. Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.

Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже

Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.

Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.

Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.

Источник: http://prometey96.ru/tyuning/rs-702.html

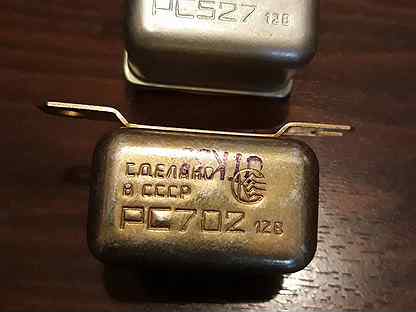

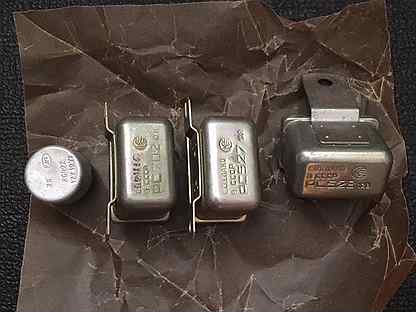

Ничего не найдено в выбранной области поиска

• Выберите другую область поиска
• Задайте запрос по-другому или установите более мягкие ограничения.
• Подпишитесь на обновления, и мы уведомим вас, когда объявления появятся.

Источник: http://avito.ru/moskva/zapchasti_i_aksessuary?q=реле рс 527

Реле 527 ваз 2106 схема подключения

На реле контакты 86 и 85 это контакты подачи напряжения 12 вольт, а контакты 30/51 и 87 исполнительные, т.е. они непосредственно включают датчик, фары и другой потребитель.

Разобрал я свое реле включения датчика охлаждения вентилятора (термодатчика). Внутри как новенькое. Разбирается очень просто. Чуток отверткой отогнуть один, а потом второй буртик со стороны контактов.
Вскрытие показало, что исполнительные контакты стоят со смещением друг к другу, т.е. они работают не полной площадью а половинкой. Тонкими полосками подогнул как надо. Нулевочной наждачной шкурочкой почистил их и снова собрал.

Далее пришлось чистить контакты выводные, т.к. они сильно заржавели и через эту ржавчину ток проходит от случая к случаю. Так же почистил контакты «мама», которые подводятся в реле. Обмотал их изолентой, а сверху обработал смазкой «Силиконовой в аэрозольной упаковке» которая предотвращает поступление влаги и тем самым защищает контактные выводы.

Вместо этого реле можно устанавливать любое стандартные реле на которых есть выводы контактов 86, 85, 30/1 (или просто 30) и 87. Желательно покупать эти реле со специальной планкой крепления к кузову, контакты «мама» подходят к ним одинаково как и к PC527.

Я себе в запас положил Фордовские реле 2 штуки на 30 ампер. Эти же реле подходят и на включение ПТФ.

Планирую так же снять и реле включения фар и до наступления холодов привести их в порядок (чистка, регулировка и т.п.).

Источник: http://real-electro.ru/rs-527-rele-skhema-kak-podklyuchit/

Общая информация

Источник: http://rain-auto.ru/fai/?id=18129

Чем заменить реле рс 702

02.04.2016 11:15 — дата обновления страницы

Наши дополнительныесервисы и сайты:г. С аратов

поддержка проекта:

разместите на своей странице нашу кнопку! И мы разместим на нашей странице Вашу кнопку или ссылку. Заявку прислать на e-mail

Производим обмен текстовыми ссылками

Реле контрольной лампы заряда, обслуживание

Для контроля за зарядом аккумуляторной батареи на автомобиле установлены реле РС702 (рис. 292) и контрольная лампа. Реле установлено в отсеке двигателя штекерами вниз на верхней части брызговика правого колеса, а контрольная лампа — на панели приборов. При напряжении, недостаточном для заряда аккумуляторной батареи, реле включает контрольную лампу. Техническая характеристика

Номинальное напряжение, В — ; 12

Напряжение размыкания контактов при температуре 25+5° С, В — 5,3+0,4

Напряжение замыкания контактов при температуре 25+5° С, В- 0,2-1,5

Номинальная сила тока прерывания, А — 0,35

Число витков обмотки — 1500

Марка провода — ПЭСВ-1, 0 22 мм

Сопротивление обмотки при 20° С, Ом . 29+2

На гетинаксовом основании реле закреплены ярмо с сердечником и обмоткой, стойка 7 с неподвижным контактом и штекеры 3 ( ), 4 ( ), 5 ( ), 6 ( ), Якорь крепится к полке ярма с помощью пружинной стальной пластины 2, под которую подложена медная пластина для улучшения электрического соединения между ярмом и якорем. Пружинной пластиной подвижный контакт / якоря прижимается к контакту стойки 7, поэтому контакты реле являются нормально замкнутыми.

Рис. 292. Реле контрольной лампы заряда РС702

Контрольная лампа заряда подключается к штекеру (см. рис. 279), штекеры и через предохранитель 1 соединяются со штекером включателя зажигания, а штекер — с выводом нулевой точки обмотки статора генератора. Таким образом, обмотка реле (при работающем генераторе) находится под выпрямленным фазным напряжением генератора. Оно равно примерно половине напряжения генератора. Если напряжение между зажимом генератора и равно 13,8- 14,5 В, выпрямленное фазное напряжение составляет 6-7 В.

Контактами реле замыкается цепь питания контрольной лампы 3. При включении зажигания, когда двигатель (и следовательно генератор) еще не работает, через контакты протекает ток от аккумуляторной батареи. Лампа горит.

После пуска двигателя и при движении автомобиля лампа должна гаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле. Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправности в системе генератора. В этом случае генератор вырабатывает слишком низкое напряжение и потребители питаются от аккумуляторной батареи.

Неисправное реле рекомендуется заменять новым. Единственно возможная операция при ремонте — это зачистка загрязненных или пригоревших контактов. Зачищают контакты мелкозернистой шлифовальной шкуркой.

Исправность реле можно определить, измерив сопротивление обмотки (между штекерами и ), а также проверив напряжение замыкания и размыкания контактов. Перед проверкой напряжений реле следует прогреть в термостате при температуре 25+5°С в течение часа, питая обмотку напряжением 7,5 В. Если напряжение замыкания и размыкания контактов не соответствует данным технической характеристики, то реле следует отрегулировать.

Напряжение размыкания контактов регулируется подгибанием вверх или вниз полки стойки 7. При этом необходимо следить, чтобы контакты были параллельны и соосны. Допускаемая несоосность контактов 0,2 мм.

Напряжение замыкания контактов регулируется подгибанием полки ярма, причем после этого необходимо проверить и отрегулировать напряжение размыкания контактов. 340

Источник: http://7road.ru/novosti-avtovaza/rele-rs702.html

Распиновка блока предохранителей

На цветной схеме обозначение по цвету проводов отвечает за мощности подключения.

Источник: http://rus-avtomir.ru/predohraniteli/rele-vaz-2106

Реле регулятор от ВАЗ совместно с реле РС-702

Доброго времени суток, хотел бы поделится схемкой и спросить правильная ли она и будет так работать лампочка контроля на приборке работы генератора (зарядки аккумулятора)? И что нужно поправить чтобы всё работало была нормальная зарядка и не было проблем? https://drive.google.com/file/d/1inH_TLcurZ8sMdUUOtEuEkRQENtN-ohE/view?u.

Привет. По поводу РС-702. Не бери ты это гавнёвое реле. Они то ли кетайские то ли что. Я купил такое, оно сгорело почти сразу. Хрен с ним купил другое. Такая же фигня. Не могу же я каждый день покупать их, чему очень рад производитель этого гавна. Нашёл у себя в куче хлама б/у-шное реле 5-контактное (не помню точно номер). Обычная такая релюшка чёрненькая как кубик. Схема работы её точно такая-же, как и РС-702. Поставил. Езжу второй год — всё чётенько. . На безднепрье и Урал — Днепр

Поддержу. Релле ВАЗа и пятногое для ЛК. Всё работает отлично

Тоже задавался этим вопросом, тупо не смог найти реле рс702, но нашел его аналог — 82.3777, стоит 50-80 рублей. По тех.характеристикам они 1 в 1, только аналог на более современных компонентах собран.

Но на мот я ещё не ставил!

Да, схема у меня похожая, должна быть правильной

Там на РС702 не надо на минус кидать клемму, она должна быть запараллелена с плюсовой(от замка), минус это реле берет через лампочку.

Спасибо большое за ответы, и еще что хотел спросить что бы не начинать новую тему, — вот был сделал ремонт двигателя, менял вкладыши из-за клина двигателя (было мало масла), уже всё собрал, старался красиво, аккуратно, но без всяких переделок доработок и прочее (уплотнение гитарки кольцами например) и вот тут у меня возникла проблема с давлением масла — около 1.5 кг показывает манометр на холостых и 3 — 4 кг на оборотах, масло заливал 20W50, датчик загорается на холостых и подмигивает на скорости. Вопрос — стоит ли поставить другой датчик (на меньше кг) чтобы не отвлекаться на подмигивание лампочки, или что нужно сделать с минимальными затратами чтобы было нормальное давление масла?

Источник: http://7road.ru/novosti-avtovaza/rele-rs702.html

Проверка работоспособности генератора ВАЗ 2101

Выход и строя генератора — ситуация довольно неприятная. Специалисты рекомендуют периодически (не реже двух раз в год) проводить оценку его работоспособности для определения оставшегося ресурса.

Нельзя проверять работоспособность генератора на ВАЗ 2101 при отключении от АКБ при работающем двигателе, так как высока вероятность скачка напряжения.

Это можно сделать как на стенде в СТО, так и с помощью осциллографа. Однако не менее точные результаты можно получить и в гаражных условиях с помощью обычного мультиметра.

Проверка генератора мультиметром

Для проверки генератора можно использовать как аналоговый, так и цифровой мультиметр.

Специфика проверки не позволяет проводить работу в одиночку. Поэтому необходимо заранее пригласить товарища, так как один человек должен будет находиться в салоне, а другой — контролировать показания мультиметра в подкапотной части машины.

Алгоритм проверки предельно прост и заключается в выполнении следующих действий.

1. Мультиметр устанавливается в режим измерения постоянного тока.
2. Прибор подсоединяется к клеммам аккумулятора. На неработающем двигателе он должен показывать от 11.9 до 12.6 В.
3. Помощник из салона заводит двигатель и оставляет работать на холостом ходу.
4. В момент запуска двигателя регистрируются показания мультиметра. Если напряжение резко упало, ресурс генератора незначителен. Если же напряжение, напротив, подскочило (примерно до 14.5 В), то избыточный заряд в ближайшем будущем приведёт к выкипанию АКБ.

Видео: проверка генератора ВАЗ 2101

Нормой считается небольшое падение напряжения в момент запуска мотора и быстрое восстановление рабочих характеристик.

Источник: http://prometey96.ru/tyuning/rs-702.html

Блог про Уаз

В автомобилях ВАЗ электромагнитные реле применяются для включения стартера, звуковых сигналов, дальнего и ближнего света фар, электродвигателей вентилятора системы охлаждения двигателя, отопителя и очистителей фар, системы обогрева заднего стекла, контрольной лампы заряда аккумуляторной батареи.

Электромагнитные реле-прерыватели на базе электромагнитных реле используются также в схемах очистителя и омывателя ветрового стекла, системы световой сигнализации, указателей поворота и аварийной, контрольной лампы стояночного тормоза, за исключением ВАЗ-2110.

Электромагнитные реле 113.3747, назначение.

Наиболее широко в схемах управления работой различных приборов и устройств автомобилей ВАЗ применяются малогабаритные электромагнитные реле типа 113.3747. В автомобилях ВАЗ-2110 в качестве дополнительного реле зажигания применяется реле 113.3747. Оно находится в монтажном блоке. Такие же реле 113.3747 служат для включения (переключения) фар и противотуманного света, звуковых сигналов, за исключением ВАЗ-2110 и модификаций, обогрева заднего стекла, электродвигателя вентилятора системы охлаждения двигателя.

Эти электромагнитные реле размещены в монтажном блоке, за исключением ВАЗ-2110 и модификаций. Кроме того, электромагнитные реле 113.3747 используется в схеме включения электростеклоподъемников дверей семейства автомобилей ВАЗ-2110. Колодка реле прикреплена к монтажному блоку с тыльной его стороны.

В схемах систем электрического пуска двигателей для подачи напряжения от аккумуляторной батареи на обмотки тягового реле стартера, а также в схемах систем зажигания для токовой разгрузки контактов выключателей зажигания ВАЗ-2107 с 1986 года, ВАЗ-2108, ВАЗ-2109 и их модификаций используется дополнительное реле 113.3747-10.

Эти электромагнитные реле отличаются наличием кронштейна на кожухе для крепления к болту или шпильке перегородки моторного отделения. В них также применяется пластмассовый ограничитель подвижного контакта вместо металлического у реле типа 113.3747.

В монтажном блоке автомобилей ВАЗ-2110 и их модификаций, с электронной системой управления двигателем (ЭСУД) нет гнезда для установки реле включения электровентилятора системы охлаждения. Оно расположено за правым экраном консоли панели приборов вместе с другими реле ЭСУД. Работой реле управляет контроллер ЭСУД.

Электромагнитные реле типа РС702 автомобилей ВАЗ-2106, ВАЗ-2107, назначение, устройство, принцип работы.

Устанавливались до 1985 года и служили для включения контрольной лампы заряда аккумуляторной батареи в комбинации приборов в случае, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. Реле РС702 размещено в моторном отсеке на правом брызговике. Обмотка реле при работающем генераторе находится под выпрямленным фазным напряжением генератора.

Если величина напряжения между выводом «30» генератора и «массой» равна 13,8-14,5 Вольт, выпрямленное фазное напряжение составляет примерно половину напряжения генератора (6-7 В). Контактами реле замыкается цепь питания контрольной лампы.

При включении зажигания, когда двигатель, и следовательно генератор, еще не работает, через контакты протекает ток от аккумуляторной батареи и контрольная лампа горит. После пуска двигателя и при движении автомобиля лампа должна погаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле.

Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправности генератора или реле. На автомобилях ВАЗ-2107 с генератором 37.3701, реле контрольной лампы заряда аккумуляторной батареи не устанавливается.

Электрическая схема соединения генератора Г-222 автомобиля ВАЗ-2107.

Электромагнитные реле типа РС514, назначение, устройство, принцип работы.

Служат для обеспечения режимов прерывистой работы стеклоочистителя автомобилей ВАЗ-2107, ВАЗ-2106. Принципы устройства и действия реле такие же, как и реле РС431-Б автомобилей ГАЗ. Реле РС514 устанавливается в салоне автомобиля под панелью приборов с левой стороны и крепится к кузову двумя винтами.

В первые несколько секунд работы стеклоочистителя в прерывистом режиме, пока не нагрелась биметаллическая пластина прерывателя, щетки могут сделать до четырех непрерывных двойных ходов.

Реле-прерыватель контрольной лампы стояночного тормоза РС492.

Реле-прерыватель РС492 на автомобилях ВАЗ-2107, ВАЗ-2108 и ВАЗ-2109 предназначено для обеспечения режима прерывистого горения соответствующей контрольной лампы, расположенной на комбинации приборов. На ВАЗ-2107 оно подвешено на проводах за щитком приборов, на ВАЗ-2108 и ВАЗ-2109 — устанавливается на задней стороне комбинации приборов.

Электромагнитные реле РС527, назначение.

Применяются для включения фар, переключения с ближнего света на дальний и наоборот, а также приводного электродвигателя вентилятора системы охлаждения двигателя автомобиля ВАЗ-2106. Устройство и принцип действия реле такие же, как реле 113.3747.

Источник: http://7road.ru/novosti-avtovaza/rele-rs702.html

Применяемость*

821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA 2101, 21011, 2103, 2106 (1200-1600) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA KALINKA (2105) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA KALINKA универсал (2104) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA LAIKA (2105) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA MATRIUSHKA универсал (2104) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA 2105, 2107, NOVA 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA 2104 NOVA универсал 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA RIVA (2105) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA RIVA универсал (2104) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA SIGNET (2105) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA 2107 TOSCANA 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA TOSCANA седан (2107) 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на LADA ZHIGULI 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на ВАЗ ВАЗ-2101 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на ВАЗ ВАЗ-2102 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на ВАЗ ВАЗ-2103 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на ВАЗ ВАЗ-2104, 2105 821.3777 Согдиана, Пенза Реле света ВАЗ-2103, 2106 (аналог РС-527) применяется на ВАЗ ВАЗ-2106 * показана применяемость аналогов 821.3777 Согдиана, Пенза

Источник: http://rain-auto.ru/fai/?id=18129

Особенности работы электрической сети

В автомобиле ВАЗ 2106 постоянно находятся под напряжением вне зависимости от положения ключа в замке зажигания:

1. Электрическая цепь звуковых сигналов (клаксон);
2. Лампы накаливания стоп-сигналов;
3. Аварийная сигнализация;
4. Прикуриватель;
5. Розетка штепсельная для переносной лампы;
6. Встроенные в торцы передних дверей лампы подсветки.

Справочно: Заводская инструкция информирует, что это сделано специально для внештатных ситуаций. Например, для предотвращения возможного ДТП, когда от скорости реагирования на угрозу зависит безопасность людей и автомобиля.

Источник: http://foksevmash.ru/elektronika/rele-dvornikov-vaz-2106.html

Электронные регуляторы напряжения

Произведено подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – в них нет механических контактов, которые подгорают иногда.

Один минус – при использовании реле и щеток, заключенных в один корпус, менять придется сразу два узла. Но существуют регуляторы, которые закрепляются отдельно от щеточного узла.

Источник: http://prometey96.ru/tyuning/rs-702.html

Как заменить реле лампы заряда аккумуляторной батареи на ВАЗ 2101-ВАЗ 2106?

Снятие: В реле снятия нет ничего сложного, видите на фото ниже красными стрелками винты указаны, вот их выверните и под одним винтом ещё проводок находиться, его тоже аккуратно отсоедините после того как винты будут вывернуты и по необходимости, от ржавчины или же ещё от чего либо зачистите его аккуратно шкуркой, так же синими стрелками указаны провода которые подсоединяются к реле, самое главное запомните раз и на всегда, перед тем как начать отсоединять провода промаркируйте какой куда подходит при помощи маркера, или же всё на телефон снимите и в обратной последовательности каждый провод на своё место подсоедините, а иначе реле просто работать не будет и лампа постоянно у вас будет гореть.

Читать дальше: Nissan gloria gran turismo

Установка: Вся установка в обратном порядке происходит, кстати если провода у вас отсоединились довольно легко, то сдвиньте резиновые наконечники вдоль их и подожмите сами клеммы немного плоскогубцами, чтобы провода лучше держались.

Дополнительный видео-ролик: Если хотите узнать как разобрать это реле и как его проверить на исправность, тогда просмотрите видео-ролик который расположен ниже:

Источник: http://7road.ru/novosti-avtovaza/rele-rs702.html

Контактные регуляторы

До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше». И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.

В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом. Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.

Источник: http://prometey96.ru/tyuning/rs-702.html

Ремонт генератора ВАЗ 2101 своими руками

Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:

1. Демонтаж генератора с автомобиля.
2. Разборка генератора.
3. Дефектовка.
4. Замена износившихся и неисправных элементов на новые.
5. Сборка генератора.

Первый этап: демонтаж генератора

Для демонтажа генератора ВАЗ 2101 потребуются:

• рожковые ключи на 10, 17 и 19;
• монтажная лопатка.

Источник: http://prometey96.ru/tyuning/rs-702.html

Электронное реле: схема и принцип работы

Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.

Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.

Источник: http://7road.ru/novosti-avtovaza/rele-rs702.html

Как проверять регулятор

О том, как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Главные условия:

1. Через устройство должно проходить напряжение, величина которого менее 14 Вольт. Для диагностики подключают к нему питание от аккумулятора автомобиля.
2. Если напряжение свыше 14 Вольт, то оно не должно проходить через регулятор. Для проверки по схеме производится соединение элементов, а в качестве питания используется аккумулятор автомобиля и, например, две батарейки типа АА, соединенные с ним последовательно.

Главный признак того, что реле зарядки ВАЗ-2106 вышел из строя – напряжение на клеммах аккумуляторной батареи ниже 13,6 Вольт.
