Схема и принцип ее работы

Рассмотрим один из наиболее простых вариантов схемы плавного включения и выключения светодиодов с управлением по плюсовому проводу. Помимо простоты исполнения, данная простейшая схема имеет высокую надежность и невысокую себестоимость. В начальный момент времени при подаче напряжения питания через резистор R2 начинает протекать ток, и заряжается конденсатор С1. Напряжение на конденсаторе не может измениться мгновенно, что способствует плавному открытию транзистора VT1. Нарастающий ток затвора (вывод 1) проходит через R1 и приводит к росту положительного потенциала на стоке полевого транзистора (вывод 2). В результате происходит плавное включение нагрузки из светодиодов.

В момент отключения питания происходит разрыв электрической цепи по «управляющему плюсу». Конденсатор начинает разряжаться, отдавая энергию резисторам R3 и R1. Скорость разряда определяется номиналом резистора R3. Чем больше его сопротивление, тем больше накопленной энергии уйдет в транзистор, а значит, дольше будет длиться процесс затухания.

Для возможности настройки времени полного включения и выключения нагрузки, в схему можно добавить подстроечные резисторы R4 и R5. При этом, для корректности работы, схему рекомендуется использовать с резисторами R2 и R3 небольшого номинала. Любую из схем можно самостоятельно собрать на плате небольшого размера.

Плата в файле Sprint Layout 6.0: plavnyj-rozzhig.lay6

Источник: http://ledjournal.info/shemy/plavnoe-vklyuchenie-i-vyklyuchenie-svetodiodov.html

Покупать или делать самому

Первейший вопрос, возникающий при необходимости включения в схему модуля плавного розжига светодиодов, это сделать ли его самостоятельно или купить. Естественно, легче приобрести готовый блок с заданными параметрами. Однако у такого способа решения задачи есть один серьезный минус – цена. При изготовлении своими руками себестоимость такого приспособления снизится в несколько раз. Кроме того, процесс сборки не займет много времени. К тому же, существуют проверенные варианты устройства – остается лишь обзавестись нужными компонентами и оборудованием и правильно, в соответствии с инструкцией их соединить.

Обратите внимание! Лэд-освещение находит широкое применение в автомобилях. Например, это могут быть дневные ходовые огни и внутренняя подсветка. Включение блока плавного розжига для светодиодных ламп позволяет в первом случае существенно продлить срок эксплуатации оптики, а во втором – предотвратить ослепление водителя и пассажиров резким включением лампочки в салоне, что делает подсветительную систему более визуально комфортной.

Источник: http://svetilnik.info/svetodiody/plavnyj-rozzhig-svetodiodov.html

Обычные светодиоды

Светодиод – простейший индикатор, который можно использовать для отладки кода: его можно включить при срабатывании условия или просто подмигнуть. Но для начала его нужно подключить.

Подключение светодиода

Светодиод – это устройство, которое питается током, а не напряжением. Как это понимать? Яркость светодиода зависит от тока, который через него проходит. Казалось бы, достаточно знания закона Ома из первого урока в разделе, но это не так!

• Светодиод в цепи нельзя заменить “резистором”, потому что он ведёт себя иначе, нелинейно.
• Светодиод полярен, то есть при неправильном подключении он светиться не будет.
• Светодиод имеет характеристику максимального тока, на котором может работать. Для обычных 3 и 5 мм светодиодов это обычно 20 мА.
• Светодиод имеет характеристику падение напряжения (Forward Voltage), величина этого падения зависит от излучаемого цвета. Цвет излучается кристаллом, состав которого и определяет цвет. У красных светодиодов падение составляет ~2.5 вольта, у синих, зелёных и белых ~3.5 вольта. Более точную информацию можно узнать из документации на конкретный светодиод. Если документации нет – можно пользоваться вот этой табличкой, тут даны минимальные значения:

Если питать светодиод напряжением ниже его напряжения падения, то яркость будет не максимальная, и здесь никаких драйверов не нужно. То есть красный светодиод можно без проблем питать от пальчиковой батарейки. В то же время кристалл может деградировать и напряжение уменьшится, что приведёт к росту тока. Но это редкий случай. Как только мы превышаем напряжение падения – нужно стабилизировать питание, а именно – ток. В простейшем случае для обычного светодиода ставят резистор, номинал которого нужно рассчитать по формуле: R = (Vcc — Vdo) / I, где Vcc это напряжение питания, Vdo – напряжение падения (зависит от светодиода), I – ток светодиода, а R – искомое сопротивление резистора. Посчитаем резистор для обычного 5 мм светодиода красного цвета при питании от 5 Вольт на максимальной яркости (2.5 В, 20 мА): (5-2.5)/0.02=125 Ом. Для синего и зелёного цветов получится 75 Ом.

Яркость светодиода нелинейно зависит от тока, поэтому “на глаз” при 10 мА яркость будет такая же, как на 20 мА, и величину сопротивления можно увеличить. А вот уменьшать нельзя, как и подключать вообще без резистора. В большинстве уроков и проектов в целом для обычных светодиодов всех цветов ставят резистор номиналом 220 Ом. С резистором в 1 кОм светодиод тоже будет светиться, но уже заметно тусклее. Таким образом при помощи резистора можно аппаратно задать яркость светодиода.

Как определить плюс (анод) и минус (катод) светодиода? Плюсовая нога длиннее, со стороны минусовой ноги бортик чуть срезан, а сам электрод внутри светодиода – крупнее:

Мигаем

Мигать светодиодом с Ардуино очень просто: подключаем катод к GND, а анод – к пину GPIO. Очень многие уверены в том, что “аналоговые” пины являются именно аналоговыми, но это не так: это обычные цифровые пины с возможностью оцифровки налогового сигнала. На плате Nano пины A0-A5 являются цифровыми и аналоговыми одновременно, а вот A6 и A7 – именно аналоговыми, то есть могут только читать аналоговый сигнал. Так что подключимся к A1, настраиваем пин как выход и мигаем!

void setup() { pinMode(A1, OUTPUT); } void loop() { digitalWrite(A1, HIGH); delay(500); digitalWrite(A1, LOW); delay(500); }

Как избавиться от delay() в любом коде я рассказывал вот в этом уроке.

Мигаем плавно

Как насчёт плавного управления яркостью? Вспомним урок про ШИМ сигнал и подключим светодиод к одному из ШИМ пинов (на Nano это D3, D5, D6, D9, D10, D11). Сделаем пин как выход и сможем управлять яркостью при помощи ШИМ сигнала! Читай урок про ШИМ сигнал. Простой пример с несколькими уровнями яркости:

void setup() { pinMode(3, OUTPUT); } void loop() { analogWrite(3, 10); delay(500); analogWrite(3, 100); delay(500); analogWrite(3, 150); delay(500); analogWrite(3, 200); delay(500); analogWrite(3, 255); delay(500); }

Подключим потенциометр на A0 и попробуем регулировать яркость с его помощью:

void setup() { pinMode(3, OUTPUT); } void loop() { // analogRead(0) / 4 == 0… 255 analogWrite(3, analogRead(0) / 4); delay(100); }

Как вы можете видеть, все очень просто. Сделаем ещё одну интересную вещь: попробуем плавно включать и выключать светодиод, для чего нам понадобится цикл из урока про циклы.

void setup() { pinMode(3, OUTPUT); } void loop() { for (int i = 0; i < 255; i++) { analogWrite(3, i); delay(20); } for (int i = 255; i > 0; i—) { analogWrite(3, i); delay(20); } }

Плохой пример! Алгоритм плавного изменения яркости блокирует выполнение кода. Давайте сделаем его на таймере аптайма.

void setup() { pinMode(3, OUTPUT); } uint32_t tmr; int val = 0; bool dir = true; void loop() { if (millis() — tmr >= 20) { tmr = millis(); if (dir) val++; // увеличиваем яркость else val—; // уменьшаем if (val >= 255 || val <= 0) dir = !dir; // разворачиваем analogWrite(3, val); } }

Теперь изменение яркости не блокирует выполнение основного цикла, но и остальной код должен быть написан таким же образом, чтобы не блокировать вызовы функции изменения яркости! Ещё одним вариантом может быть работа по прерыванию таймера, см. урок.

Светодиод будет мигать не очень плавно: яркость будет нарастать слишком резко и практически не будет меняться. Связано это с тем, что человеческий глаз воспринимает яркость нелинейно, а мы управляем ей линейно. Для более плавного ощущения яркости используется коррекция по CRT гамме, которая переехала из этого урока в отдельный урок по миганию светодиодом по CRT гамме в блоке алгоритмов. Изучи обязательно!

Ещё один момент: если подключить светодиод наоборот, к VCC, то яркость его будет инвертирована: 255 выключит светодиод, а 0 – включит, потому что ток потечет в другую сторону:

Источник: http://smolgelios.ru/na-zametku/plavnoe-vklyuchenie-i-vyklyuchenie-svetodiodov.html

Сборник принципиальных схем

Вначале идут общеизвестные схемы из Интернета, а далее несколько собранных лично и прекрасно работающих. Первая схема простейшая — при подаче питания диод постепенно увеличивает яркость (открывается транзистор по мере заряда конденсатора):

Делал вот такую схему плавного включения и выключения светодиодов, резистором R7 подбирается нужный ток через диод. А если вместо кнопки подключить вот этот прерыватель, то схемка сама будет разжигаться и затухать, только резистором R3 нужно установить нужный интервал времени.

Вот ещё две схемы плавного розжига и затухания, которые также лично паял:

Все эти конструкции относятся не к сетевым (от 220 В), а обычным низковольтным светодиодным индикаторам. Промышленные LED лампы с их неизвестными драйверами, чаще всего в разных плавных контроллерах работают непредсказуемо (или мигают, или включаются всё-таки резко). Так что управлять нужно не драйверами, а непосредственно светодиодами. Схемы предоставил senya70.

   Форум по LED

   Форум по обсуждению материала ПЛАВНОЕ ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ СВЕТОДИОДОВ

СТАНДАРТЫ РАДИОСВЯЗИ Обсудим действующие стандарты радиосвязи, узнаем чем они отличаются, и когда использовать какие из них.

Источник: http://radioskot.ru/publ/plavnoe_vkljuchenie_vykljuchenie_svetodiodov/1-1-0-1409

Реле ходовых огней 12, 24В Блок ДХО DRL ближний, дальний

Новости Главные Новости Hyundai Остальные. Отзывы Отзывы Solaris new Отзывы Solaris Эксплуатация Solaris new Solaris Противоугонные системы. Мануалы Регламент ТО Руководство по ремонту и обслуживанию new. Имя Пароль.

Рекомендуем Вам пройти регистрацию или войти в Ваш аккаунт , чтобы полноценно использовать все доступные инструменты для покупки, продаж и общения на сайте. Во всех разделах Совместные покупки и заказы Детские товары Детская одежда и обувь Женская одежда и обувь Мужская одежда и обувь Красота и уход Товары для дома, отдыха, праздника Канцтовары, книги, арт Услуги, работа Животные, растения, аксессуары Другое Куплю, обмен, отдам, спрос.

Источник: http://bulze.ru/otoplenie-drugoe/plavnoe-vklyuchenie-svetodiodnyh-lamp-220v.html

Лада 2114 › Бортжурнал › Платы в приборку и плавный розжиг

Эта запись должна была быть год назад. Недавно перегорел светодиод в панели приборов и меня это напрягло… Прям ваще как. Всё, хватит это терпеть! Пора вспомнить, что валяются полуготовые платы и готовый плавный розжиг. Надо их установить. Снял приборку и отнёс её домой. Стал разбирать в очередной раз…

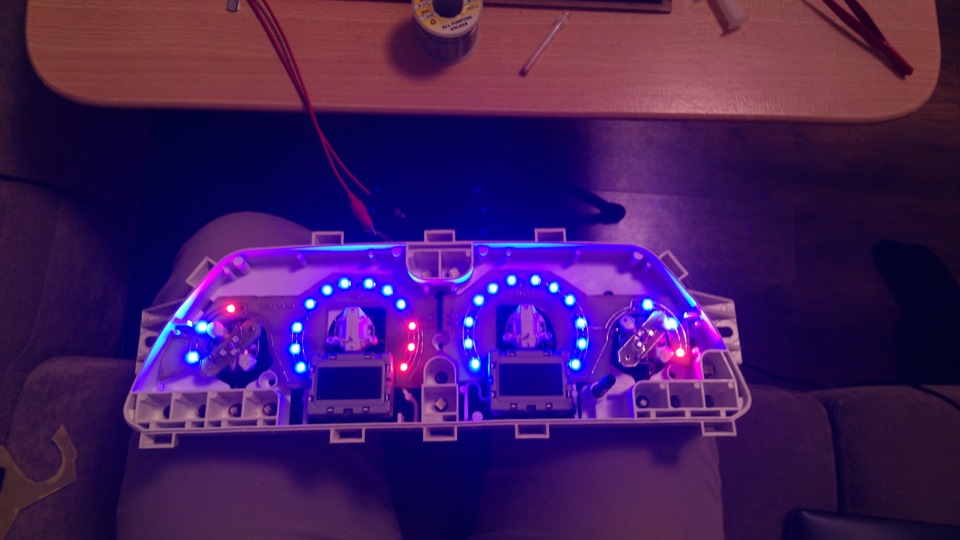

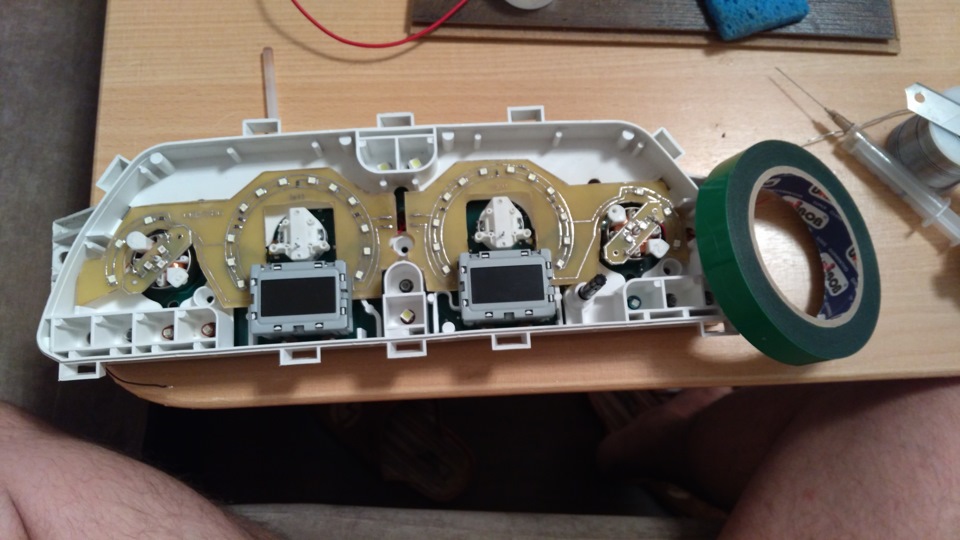

Вытащил все лампы, отпаял провода, оторвал приклеенные к прозрачной подложке светодиоды. Дальше всё просто, платы, которые валялись, я приклеил на двухсторонний скотч, подсветку стрелок топлива и температуры так же на двухсторонний скотч.

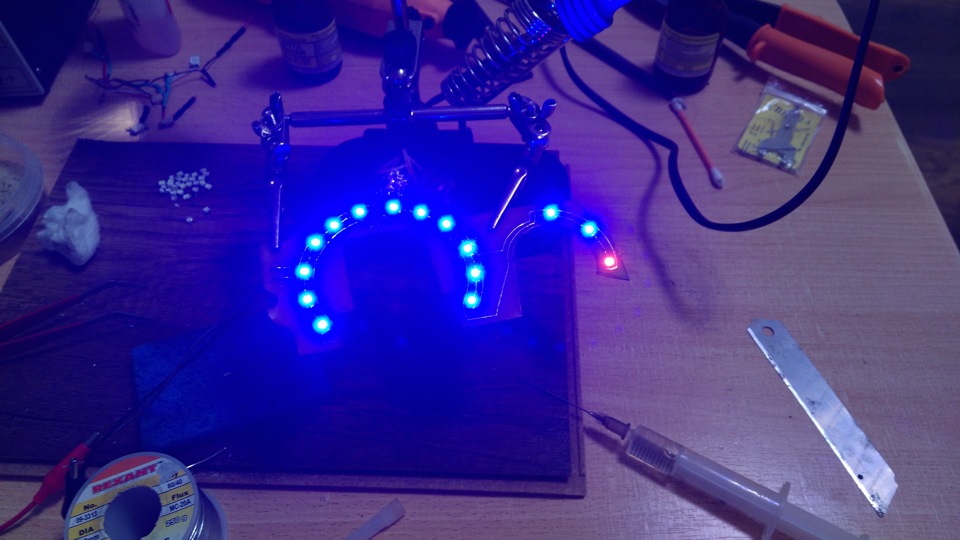

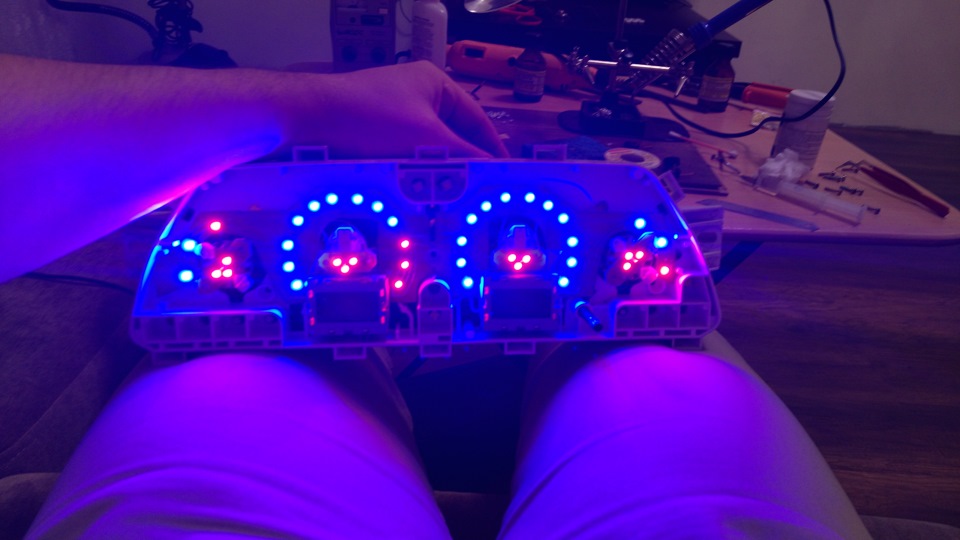

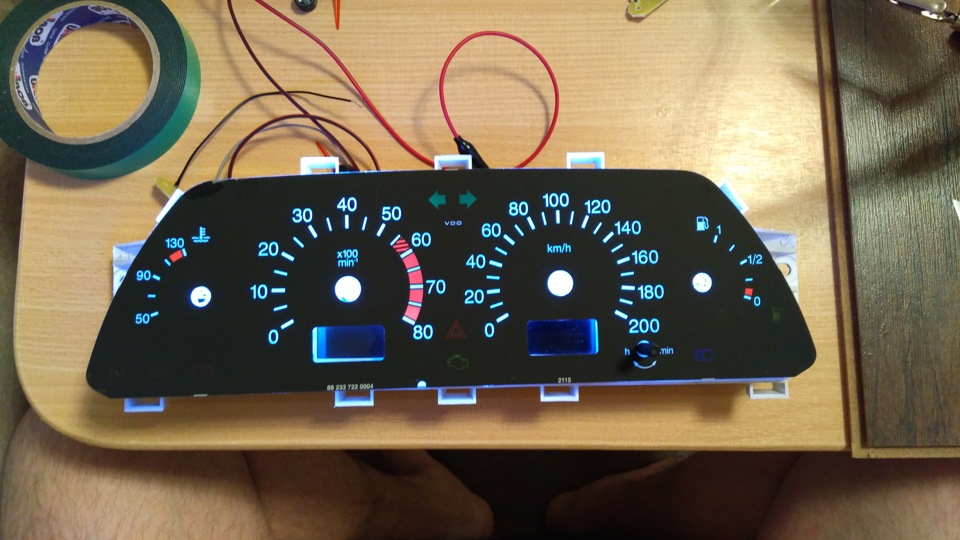

Сразу же стал проверять как светит. С подложки не стал снимать слой краски. На самом деле он не зелёный, а голубоватый. Это не мешает диодам никак. Диоды холодного белого цвета.

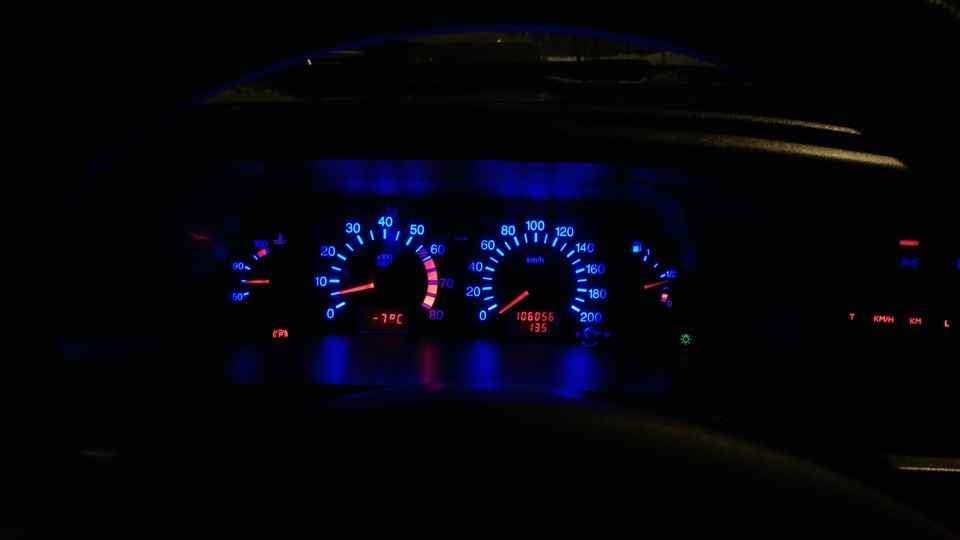

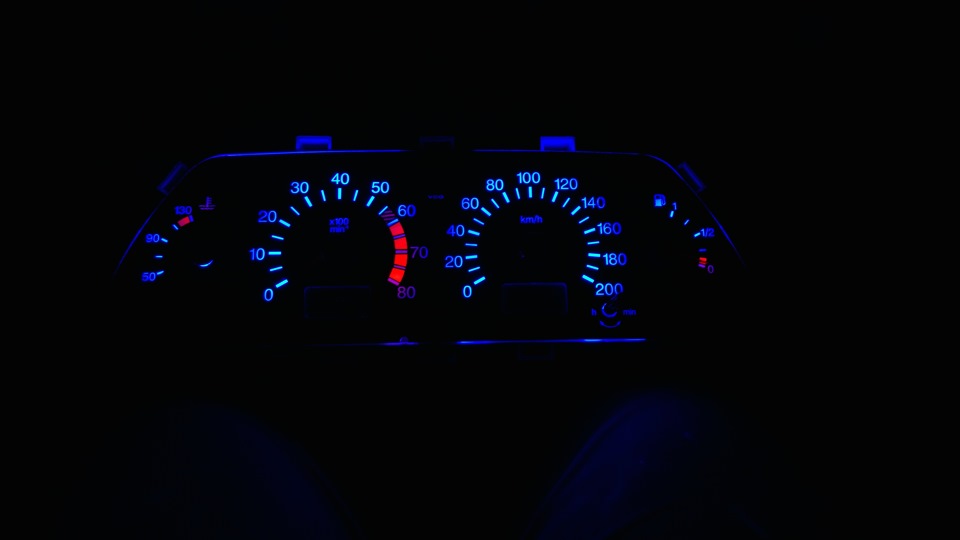

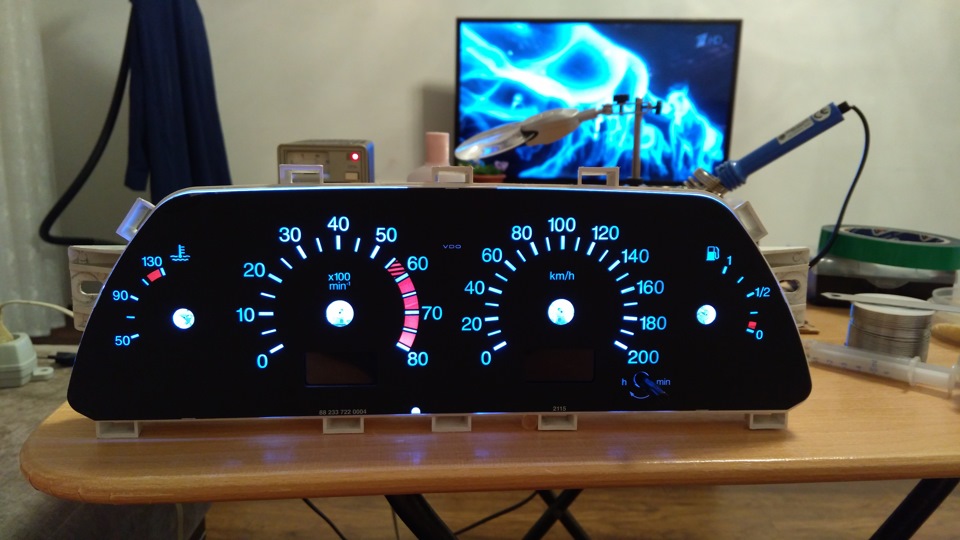

Цвет шкалы голубоватый, после синего не так эффектно смотрится. Посмотрел я на это дело и плюнул. Достал платы с белыми диодами и убрал их в коробку. Достал другие платы и спаял с них белые диоды и начал паять синие и красные диоды.

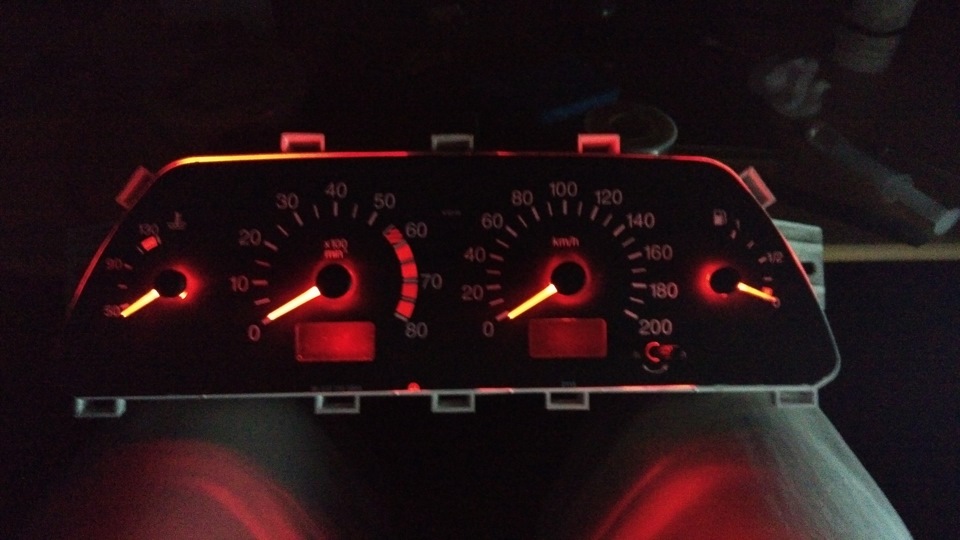

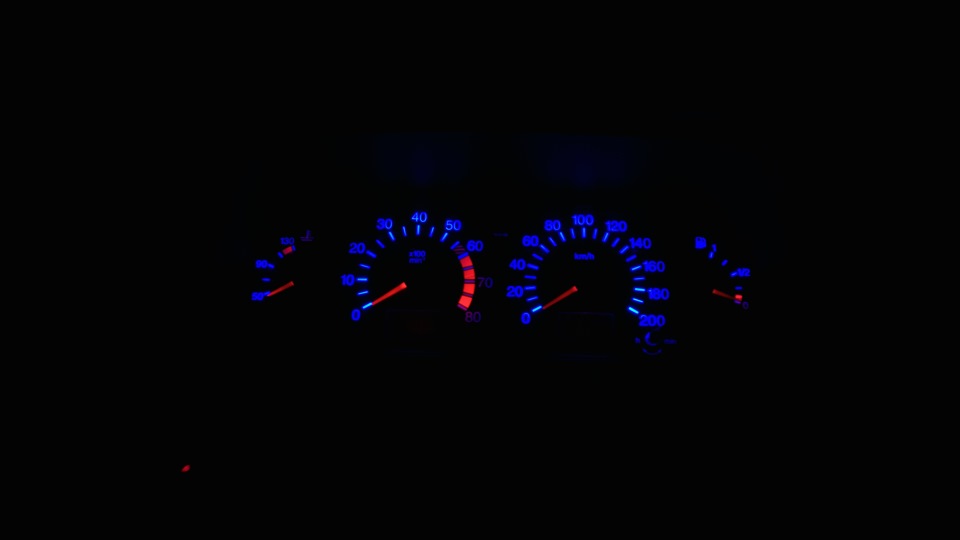

Подсветки стрелок не было, точнее были на бак и температуры, а на спидо и тахо не было. Но платы под них были, оставалось припаять диоды.

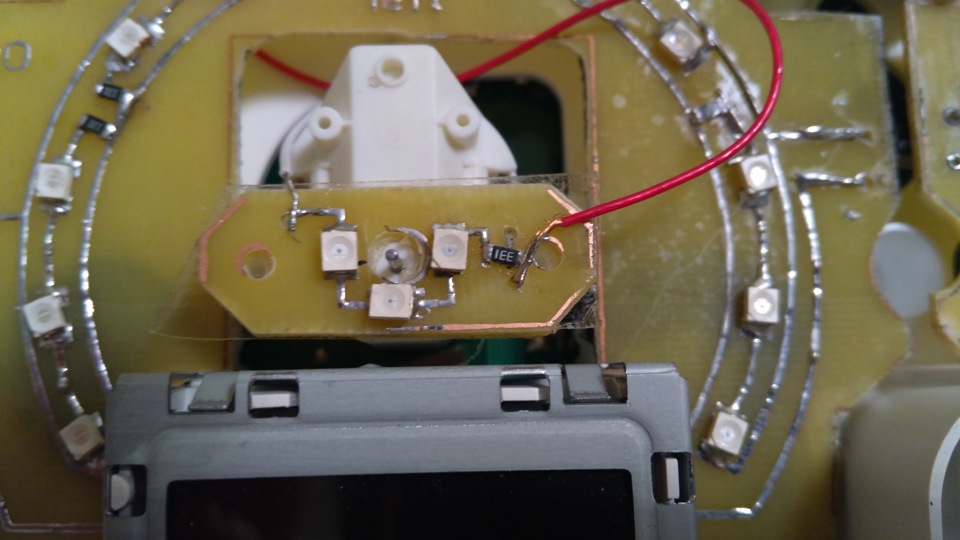

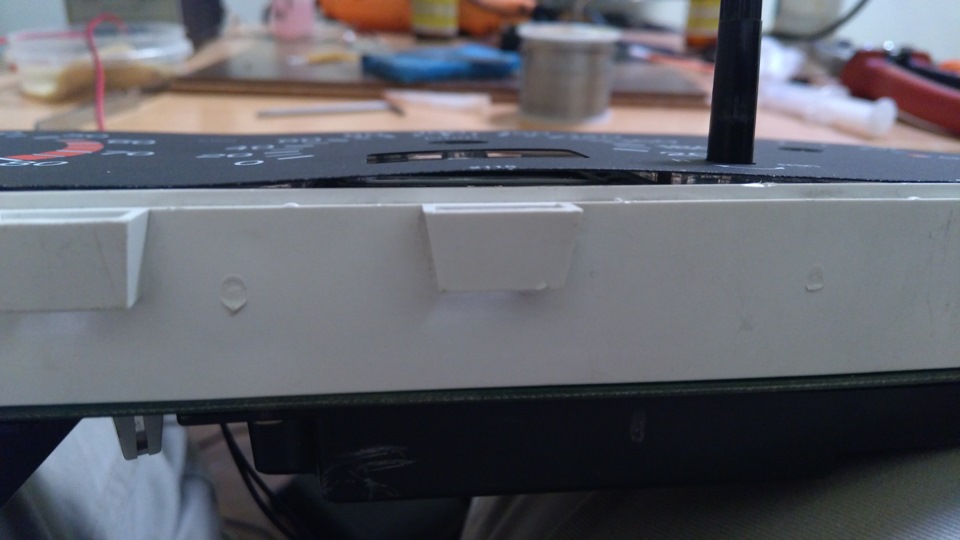

Когда стал примерять подсветку стрелок столкнулся с проблемой, прозрачный пластик упирается в диоды, из-за этого пластик изгибается.

Был вариант выломать пластик под размер подсветки стрелок. Но я не хочу делать то, чего нельзя вернуть к начальному состоянию. По этому я использовал очень тонкий прозрачный двухсторонний скотч.

Подключил подсветку от зажигания, раньше была от кнопки.
Итак, схема подключения такая:
В красной колодке есть 3 контакта: 2 — оранжевый, 3 — черный, 4 — белый провода.
На оранжевый подаётся напряжение от зажигания, чёрный — масса, белый — на подсветку приборки.
Необходимо раздвоить оранжевый провод на 4й контакт. Не целять его к белому, а раздвоить! Белый заизолировать и убрать подальше.
Так как я делал подсветку с розжигом, то надо подвести к нему плюс от оранжевого провода и минус с черного провода.
В цепь поставил стабилизатор, перед плавным розжигом, как оказалось зря. На выходе стабилизатора было 7.5 В. Не знаю почему так, может не правильно подключил или ещё что-то, но я решил не париться и убрал его совсем. Посмотрим сколько проживут платы. Стабилизатор, кстати, 7812ст.

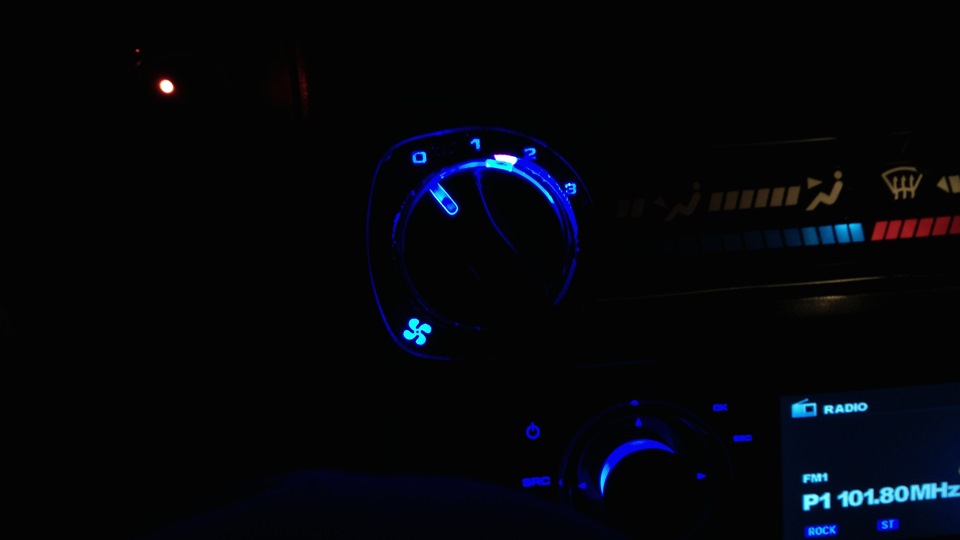

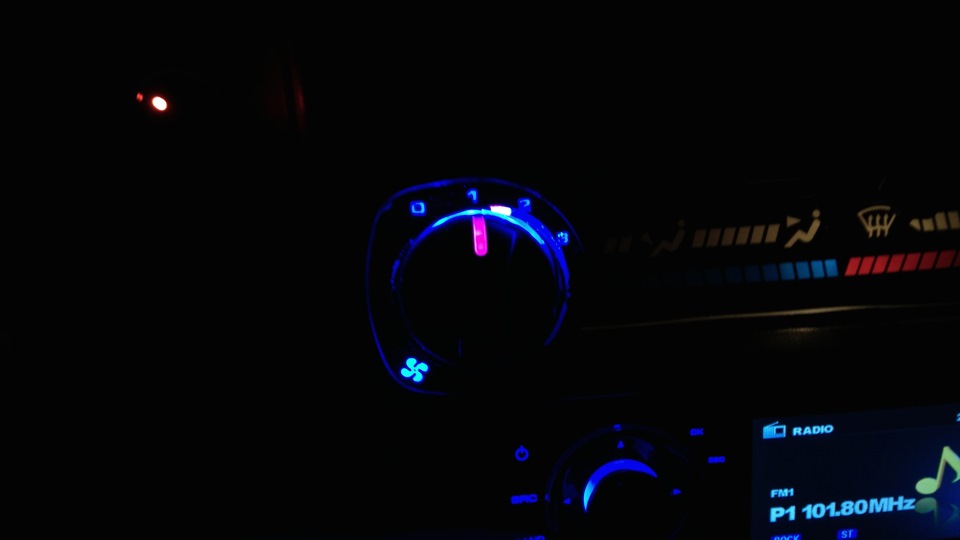

Так же решил поставить подсветку печки, раз разобрал панель.

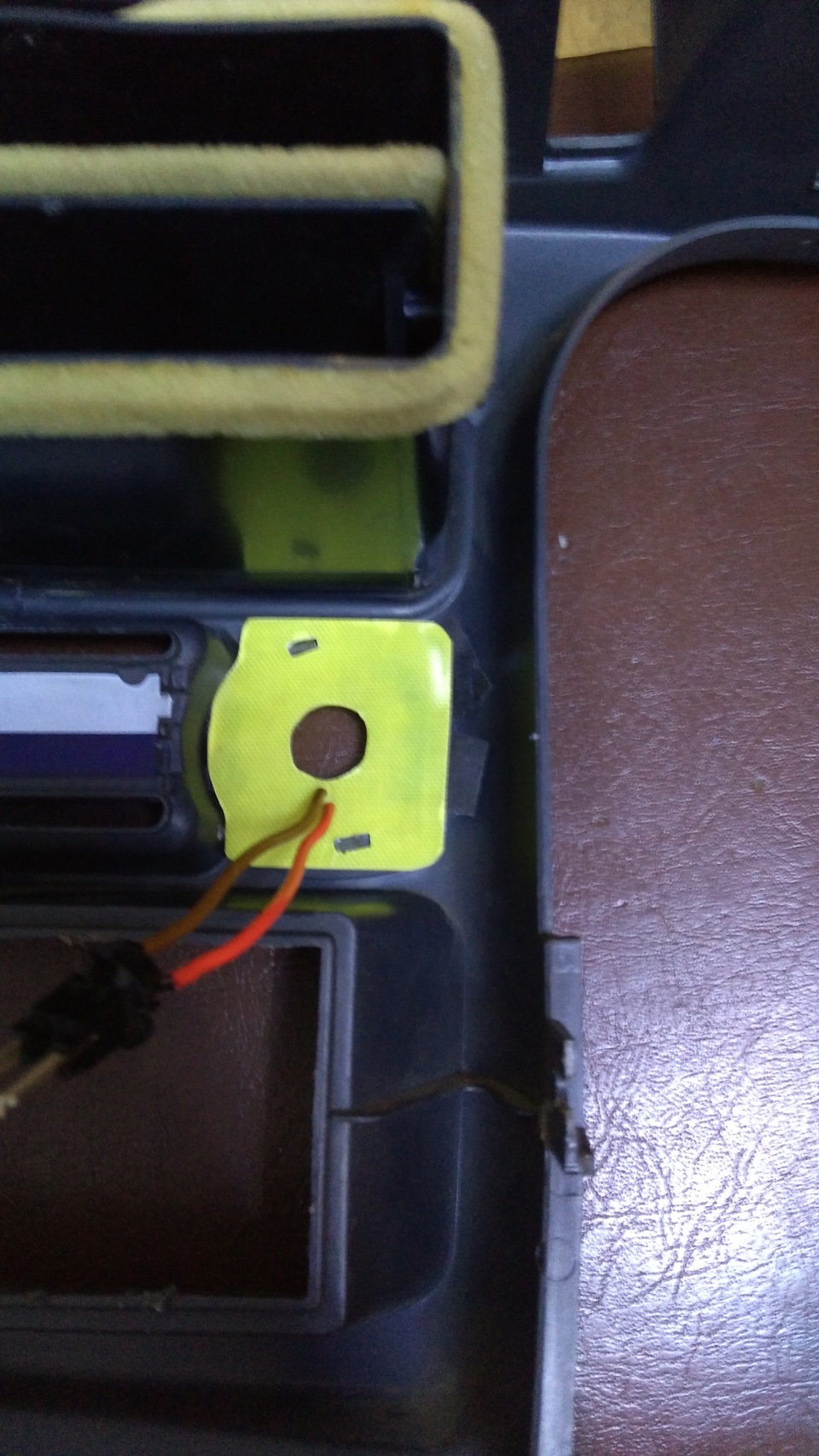

Тут столкнулся с трудностями… У платы есть отверстия, за которые прозрачные штырьки должны держать плату, но они сначала не влазили — мало выпилил, потом держали слабо. Решение опять простое — двухсторонний скотч.

Ну и видео напоследок.

Стал запускать двигатель и телефон упал, т.к. держался на руле.

Подвожу итоги:
— 4 дня времени (!)
— Куча нервов, потому, что когда всё собирал обратно перестала работать аварийка, починил аварийку — перестал работать мафон…
— Очень яркая подсветка приборки и печки, которая не регулируется, а снова всё разбирать и ставить туда переменное сопротивление я не хочу.
— Вся измазанная кровью панель… Порезался, вроде царапина, а крови как из зверя… Жертвоприношение авто, чтоб всё работало…
— Ну и конечно же мои эмоции от проделанной работы

Надеюсь, я привыкну к яркости и буду радоваться этому новшеству ещё долго!

Источник

Источник: http://netigor.ru/kak-sdelat-plavnyy-rozzhig-paneli-priborov-vaz/

Дневные ходовые огни своими руками: схема

По требованиям дневные огни должны автоматически включаться вместе с запуском двигателя. Производить их включение и выключение надо без помощи дополнительного инструмента (то есть непосредственно из салона автомобиля).

Для этого ДХО коммутируется в блок подачи напряжения на центральные фары. Наиболее распространенной законной схемой установки является схема подключения, при которой дневные огни включаются вместе с фарами.

Следует помнить, что установка ДХО своими руками должна придерживаться требований ГОСТ Р 41.48-2004, которые обязывают всякое изменение в описании доводить до сведения Органа по сертификации.

Этот орган может вынести два вердикта:

• прийти к заключению, что транспортное средство соответствует стандартным требованиям и изменения, которые внесли, не окажут отрицательного влияния
• запросить дополнительный протокол лаборатории, которая уполномочена проводить испытания

Источник: http://svoimi-rukami2.ru/plavnoe-vklucenie-i-vyklucenie-nagruzki/

Что нужно

Для того, чтобы собрать схему плавного розжига светодиодов в первую очередь потребуется небольшой набор радиолюбителя, как навыков, так и инструментов:

• паяльник и припой;
• текстолит для платы;
• корпус будущего устройства;
• набор полупроводниковых приборов (резисторы, транзисторы, конденсаторы, светодиоды, диоды и т.д.);
• желание и время;

Как видно из списка, ничего особенного и сложного не требуется.

Источник: http://ledno.ru/svetodiody/samodelki/plavnoe-vklyuchenie-vyklyuchenie-led.html

Элементы схемы

Главный элемент управления – мощный n-канальный МОП транзистор IRF540, ток стока которого может достигать 23 А, а напряжение сток-исток – 100В. Рассматриваемое схемотехническое решение не предусматривает работу транзистора в предельных режимах. Поэтому радиатор ему не потребуется.

Вместо IRF540 можно воспользоваться отечественным аналогом КП540.

Сопротивление R2 отвечает за плавный розжиг светодиодов. Его значение должно быть в пределах 30–68 кОм и подбирается в процессе наладки исходя из личных предпочтений. Вместо него можно установить компактный подстроечный многооборотный резистор на 67 кОм. В таком случае можно корректировать время розжига с помощью отвертки.

Сопротивление R3 отвечает за плавное затухание светодиодов. Оптимальный диапазон его значений 20–51 кОм. Вместо него также можно запаять подстроечный резистор, чтобы корректировать время затухания. Последовательно с подстроечными резисторами R2 и R3 желательно запаять по одному постоянному сопротивлению небольшого номинала. Они всегда ограничат ток и предотвратят короткое замыкание, если подстроечные резисторы выкрутить в ноль.

Сопротивление R1 служит для задания тока затвора. Для транзистора IRF540 достаточно номинала 10 кОм. Минимальная емкость конденсатора С1 должна составлять 220 мкФ с предельным напряжением 16 В. Ёмкость можно увеличить до 470 мкФ, что одновременно увеличит время полного включения и выключения. Также можно взять конденсатор на большее напряжение, но тогда придется увеличить размеры печатной платы.

Источник: http://ledjournal.info/shemy/plavnoe-vklyuchenie-i-vyklyuchenie-svetodiodov.html

Можно ли сделать своими руками

Если знать все тонкости, на работу уйдёт не более 1 часа. Следует подобрать необходимые элементы и оборудование, чтобы качественно выполнить соединения.

Что понадобится

Нужны будут:

• припой и паяльник;
• светодиоды;
• резисторы;
• конденсатор;
• транзисторы;
• корпус для размещения необходимых элементов;
• кусок текстолита для платы.

Ёмкость конденсатора – 220 mF. Напряжение не более 16 V. Номиналы резисторов:

• R1 – 12 kOm;
• R2 – 22 kOm;
• R3 – 40 kOm.

При сборке желательно использовать полевой транзистор IRF540.

Пошаговая инструкция изготовления

Первый этап – изготовление платы. На текстолите необходимо обозначить границы и вырезать лист по контурам. Далее заготовку зашкурить наждачной бумагой (зернистость P 800-1000).

Далее распечатать схему (слой с дорожками). Для этого используют лазерный принтер. Схему можно найти в интернете. Лист А4 малярным скотчем приклеивается к глянцевой бумаге (например, с журнала). Затем распечатывается изображение.

На лист схему приклеивают, прогревая утюгом. Чтобы плата остыла, её нужно поместить в холодную воду на несколько минут, и после этого снять бумагу. Если сразу она не отслаивается, необходимо очистить постепенно.

Двусторонним скотчем приклеить плату к пенопласту такого же размера и поместить в раствор хлорного железа на 5-7 минут. Чтобы не передержать плату, её нужно периодически доставать и смотреть состояние. Для ускорения процесса вытравливания можно покачивать емкость с жидкостью. Когда лишняя медь стравится, плату необходимо промыть в воде.

Следующий этап – зачистка дорожек наждачной бумагой и можно приступать к просверливанию дырочек для установки элементов платы. Далее плату нужно залудить. Для этого её смазывают флюсом, после чего лудят паяльником. Чтобы не спровоцировать перегрев или разрыв цепи, паяльник постоянно должен находиться в движении.

Следующий этап – установка элементов по схеме. Чтобы было понятнее, на бумаге можно распечатать ту же схему, но со всеми необходимыми обозначениями. После пайки необходимо полностью избавиться от флюса. Для этого плату можно протереть растворителем 646, затем прочистить зубной щеткой. Когда блок хорошо просохнет, его нужно проверить. Для этого постоянный плюс и минус необходимо подключить к питанию. При этом управляющей плюс трогать не стоит.

Вместо светодиодов для проверки лучше использовать мультиметр. Если возникнет напряжение, это значит, что плата коротит. Такое возможно из-за остатков флюса. Чтобы избавиться от проблемы, достаточно прочистить плату ещё раз. Если напряжения нет, блок готов к использованию.

Источник: http://svetilov.ru/svetovye-pribory/svetodiody/shema-plavnogo-rozzhiga

Светодиодные ленты

Светодиодная лента представляет собой цепь соединённых светодиодов. Соединены они не просто так, например обычная 12V лента состоит из сегментов по 3 светодиода в каждом. Сегменты соединены между собой параллельно, то есть на каждый приходят общие 12 Вольт. Внутри сегмента светодиоды соединены последовательно, а ток на них ограничивается общим резистором (могут стоять два для более эффективного теплоотвода):

Таким образом достаточно просто подать 12V от источника напряжения на ленту и она будет светиться. За простоту и удобство приходится платить эффективностью. Простая математика: три белых светодиода, каждому нужно по ~3.2V, суммарно это 9.6V. Подключаем ленту к 12V и понимаем, что 2.5V у нас просто уходят в тепло на резисторах. И это в лучшем случае, если резистор подобран так, чтобы светодиод горел на полную яркость.

Подключаем к Arduino

Здесь всё очень просто: смотрите предыдущий урок по управлению нагрузкой постоянного тока. Управлять можно через реле, транзистор или твердотельное реле. Нас больше всего интересует плавное управление яркостью, поэтому продублирую схему с полевым транзистором:

Конечно же, можно воспользоваться китайским мосфет-модулем! Пин VCC кстати можно не подключать, он никуда не подведён на плате.

Управление

Подключенная через транзистор лента управляется точно так же, как светодиод в предыдущей главе, то есть все примеры кода с миганием, плавным миганием и управление потенциометром подходят к этой схеме.

Про RGB и адресные светодиодные ленты мы поговорим в отдельных уроках.

Питание и мощность

Светодиодная лента потребляет немаленький ток, поэтому нужно убедиться в том, что выбранный блок питания, модуль или аккумулятор справится с задачей. Но сначала обязательно прочитайте урок по закону Ома! Потребляемая мощность светодиодной ленты зависит от нескольких факторов:

• Яркость. Максимальная мощность будет потребляться на максимальной яркости.
• Напряжение питания (чаще всего 12V). Также бывают 5, 24 и 220V ленты.
• Качество, тип и цвет светодиодов: одинаковые на вид светодиоды могут потреблять разный ток и светить с разной яркостью.
• Длина ленты. Чем длиннее лента, тем больший ток она будет потреблять.
• Плотность ленты, измеряется в количестве светодиодов на метр. Бывает от 30 до 120 штук, чем плотнее – тем больший ток будет потреблять при той же длине и ярче светить.

Лента всегда имеет характеристику мощности на погонный метр (Ватт/м), указывается именно максимальная мощность ленты при питании от номинального напряжения. Китайские ленты в основном имеют чуть меньшую фактическую мощность (в районе 80%, бывает лучше, бывает хуже). Блок питания нужно подбирать так, чтобы его мощность была больше мощности ленты, т.е. с запасом как минимум на 20%.

• Пример 1: нужно подключить 4 метра ленты с мощностью 14 Ватт на метр, лента может работать на максимальной яркости. 14*4 == 56W, с запасом 20% это будет 56*1.2 ~ 70W, ближайший блок питания в продаже будет скорее всего на 100W.
• Пример 2: берём ту же ленту, но точно знаем, что яркость во время работы не будет больше половины. Тогда можно взять блок на 70 / 2 == 35W.

Важные моменты по току и подключению:

• Подключение: допустим, у нас подключено ленты на 100W. При 12 Вольтах это будет 8 Ампер – весьма немаленький ток! Ленту нужно располагать как можно ближе к блоку питания и подключать толстыми (2.5 кв. мм и толще) проводами. Также при создании освещения есть смысл перейти на 24V ленты, потому что ток в цепи будет меньше и можно взять более тонкие провода: если бы лента из прошлого примера была 24-Вольтовой, ток был бы около 4 Ампер, что уже не так “горячо”.
• Дублирование питания: лента сама по себе является гибкой печатной платой, то есть ток идёт по тонкому слою меди. При подключении большой длины ленты ток будет теряться на сопротивлении самой ленты, и чем дальше от точки подключения – тем слабее она будет светить. Если требуется максимальная яркость на большой длине, нужно дублировать питание от блока питания дополнительными проводами, или ставить дополнительные блоки питания вдоль ленты. Дублировать питание рекомендуется каждые 2 метра, потому что на такой длине просадка яркости становится заметной уже почти на всех лентах.
• Охлаждение: светодиоды имеют не 100% КПД, плюс ток в них ограничивается резистором, и как результат – лента неслабо греется. Рекомендуется приклеивать яркую и мощную ленту на теплоотвод (алюминиевый профиль). Так она не будет отклеиваться и вообще проживёт гораздо дольше.

Источник: http://smolgelios.ru/na-zametku/plavnoe-vklyuchenie-i-vyklyuchenie-svetodiodov.html

Основа основ плавного включения

Давайте начнем с элементарных вещей и вспомним, что такое RC – цепь и как она связана с плавным розжигом и затуханием светодиода. Посмотрите на схему.

В ее состав входит всего три компонента:

• R – резистор;
• C – конденсатор;
• HL1 – подсветка (светодиод).

Два первых компонента и составляют RC – цепь (произведение сопротивления и емкости). От увеличения сопротивления R и емкости конденсатора C увеличивается время розжига LED. При уменьшении, наоборот.

Мы не будем углубляться в основы электроники и рассматривать, как протекают физические процессы (точнее ток) в данной схеме. Достаточно знать, что она лежит в основе работы всех устройств плавного розжига и затухания.

Рассмотренный принцип RC – задержки лежит в основе всех решений плавного включения и выключения светодиодов.

Источник: http://ledno.ru/svetodiody/samodelki/plavnoe-vklyuchenie-vyklyuchenie-led.html

Управление по «минусу»

Выше переведенные схемы отлично подходят для применения в автомобиле. Однако сложность некоторых электрических схем состоит в том, что часть контактов замыкается по плюсу, а часть – по минусу (общему проводу или корпусу). Чтобы управлять приведенной схемой по минусу питания, её нужно немного доработать. Транзистор нужно заменить на p-канальный, например IRF9540N. Минусовой вывод конденсатора соединить с общей точкой трёх резисторов, а плюсовой вывод замкнуть на исток VT1. Доработанная схема будет иметь питание с обратной полярностью, а управляющий плюсовой контакт сменится на минусовой.

Источник: http://ledjournal.info/shemy/plavnoe-vklyuchenie-i-vyklyuchenie-svetodiodov.html

Важные страницы

• Каталог ссылок на дешёвые Ардуины, датчики, модули и прочие железки с AliExpress у проверенных продавцов
• Подборка библиотек для Arduino, самых интересных и полезных, официальных и не очень
• Полная документация по языку Ардуино, все встроенные функции и макро, все доступные типы данных
• Сборник полезных алгоритмов для написания скетчей: структура кода, таймеры, фильтры, парсинг данных
• Видео уроки по программированию Arduino с канала “Заметки Ардуинщика” – одни из самых подробных в рунете
• Поддержать автора за работу над уроками
• Обратная связь – сообщить об ошибке в уроке или предложить дополнение по тексту ([email protected])

5 / 5 ( 1 голос )

Источник: http://smolgelios.ru/na-zametku/plavnoe-vklyuchenie-i-vyklyuchenie-svetodiodov.html

Видео

Для углубленного понимания всего происходящего в рассмотренных вариантах предлагаем посмотреть интересное видео, автор которого, при помощи программы проектировки электронных схем, постепенно показывает принцип работы плавного включения и выключения светодиода на разных вариантах. Внимательно посмотрев видео, Вы поймете почему обязательно нужно использовать транзистор.

Источник: http://ledno.ru/svetodiody/samodelki/plavnoe-vklyuchenie-vyklyuchenie-led.html

Подключение своими руками

В первую очередь, нужно сказать, что разобрав диммер, каждый сможет понять, что его подключение не сложнее, чем обычного выключателя.

Давайте составим пошаговую инструкцию, пользуясь которой, каждый сможет получить желаемый результат:

Первый и самый важный шаг – обесточить розетку

Это мера безопасности, ведь работать необходимо с оголенными проводами, а получить удар 220в – не самое приятное.

Ослабляем винты на клеммах.

Далее подключаем 2 провода выключателя, к проводам от старого выключателя (важно не забывать и соблюдать полярность, иначе, в лучшем случае, все придется переделывать).

Снимаем верхнюю рамку и устанавливаем устройство со специально отведенное место в стене.

Привинчиваем винты монтажных лапок.

Крепим верхнюю рамку (коробку).
