Если вам требуется установка сигнализации с автозапуском на ваз 2114 своими руками вы можете узнать как это сделать из этой статьи.

Ищем «виновника» всех проблем

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

1. К сигнализации подключают обходчик иммобилайзера, а внутрь корпуса обходчика помещают чип-ключ;
2. Хороший вариант – установка бесключевых обходчиков, только в авто семейства 2114 нет CAN-шины, и подключаться «по цифре» некуда;
3. Еще можно перевести иммобилайзер в режим сервиса, но в модулях АПС-6, в отличие от АПС-4, эта возможность заблокирована;
4. Наконец, от штатной защиты можно избавиться полностью, но для этого потребуется обнулить EEPROM ЭБУ.

Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.

Источник: http://alanspb.ru/ustanovka/avtozapusk-na-vaz-2114.html

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

• Два – три диода марки 1N4001 на один Ампер
• Один диод 1N5401 на 3 Ампера
• Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Схема подключения

Тщательно изучив инструкцию по установке сигнализации, можно найти следующую схему подключения:

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

На следующем рисунке показан второй жгут:

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Процедура корректного выхода, пример

Установка сигнализации на ВАЗ 2114.

Источник: http://o-ladagranta.ru/ustanovka-signalizacii-s-avtozapuskom-na-vaz-2114/

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма  30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

• Отключают охрану
• Ключ зажигания устанавливают в положение 0.
• Затем следует шесть раз нажать клавишу Valet в основном блоке.
• Включают зажигание
• После шести гудков той же клавишей выбирают нужную функцию, а клавишей на брелоке выбирают нужное значение.

Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3. Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз.

Для проверки правильности подключений выполняют следующие действия:

• Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
• Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Приведу пример подключения к ВАЗ-2113, ВАЗ-2114, ВАЗ-2115.

В данном случае разъемы Х3, Х5, Х7 – подключаем Контакт Х4 к 3-му контакту разъема Замка зажигания (Красный провод). Контакт Х8 к 4-му контакту разъема Замка зажигания (Синий провод). Разъем Х6 подключаем либо к габаритным огням, либо к указателям поворотных огней. Нужно иметь в виду, что и габаритные огни и указатели поворотных огней имеют левую и правую сторону. Самый простой вариант – использовать два диода, тогда схема будет иметь вид:

Источник: http://alanspb.ru/ustanovka/avtozapusk-na-vaz-2114.html

Подключение сигнализации к центральному замку на ВАЗ 2114 – точки подключения и схема

Многие владельцы самостоятельно ставят автосигнализации в качестве защиты от угона или для возможности автоматического запуска двигателя, так как установка охранной системы в автосервисе порой стоит немалых денег. Поэтому многие автовладельцы предпочитают произвести установку своими руками. В данной статье рассказано, как осуществить подключение сигнализации к центральному замку ВАЗ 2114, в том числе, и с автозапуском.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Лада 2114 › Бортжурнал › Установка сигнализации с автозапуском

На момент покупки на машине стояла вот такая старая сигнализация:

Если верить инструкции, там даже когда-то был автозапуск, но основной брелок был вообще нерабочий, а дополнительный умел только открывать-закрывать и тоже был ели живой, корпус разваливался и был весь перемотан изолентой, приходилось каждый раз сжимать его, чтоб батарейка касалась контактов.
Сначала думал просто купить и прописать новый брелок, но сигнализация старая, и такой брелок хрен найдешь. Да и к тому же установлена она была криво, блок сигналки и сервисная кнопка просто болтались под панелью в легко доступном месте.
Поэтому решил поставить новую сигнализацию с автозапуском, знакомый на работе посоветовал tomahawk 9.9, т.к он ставил себе на жигу и знает, как ее подключать. Я считаю, что на четырку это оптимальный вариант, самую простую, которая только открыть-закрыть может, не хотел, ну а нормальный старлайн уже дороговато для этой машины.

Ставили в два этапа, т.к заезжали на работе в ремзону, можно заехать только после конца смены в 22:00 и до утра. В первый день друг все подключил, но не разобрались с автозапуском и концевиком водительской двери, до 6 утра провозились и отложили на следующий раз.

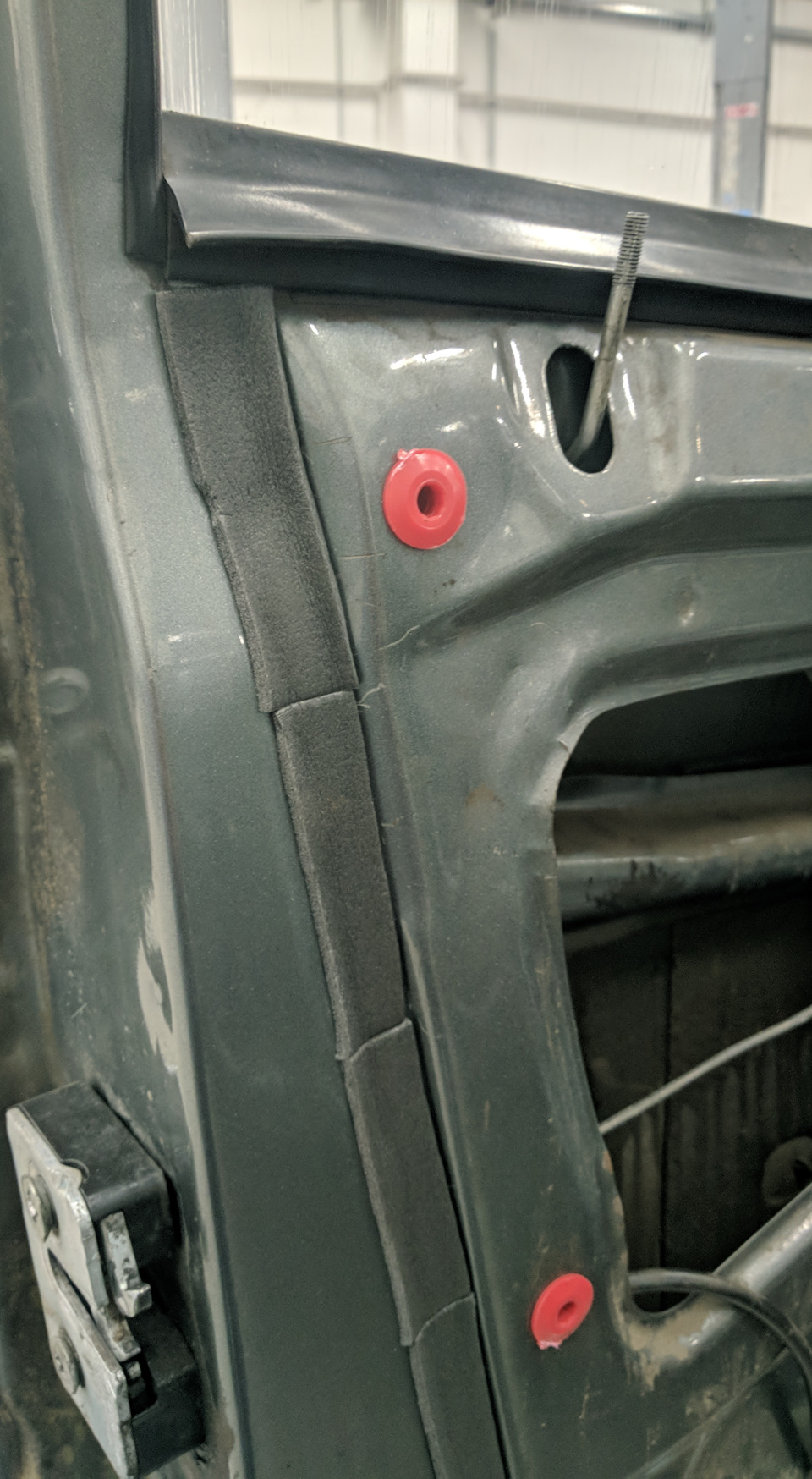

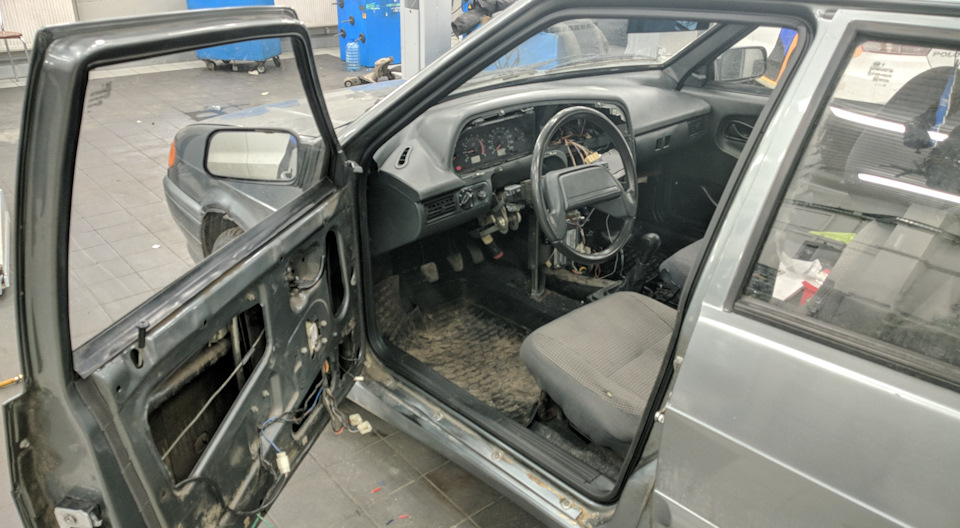

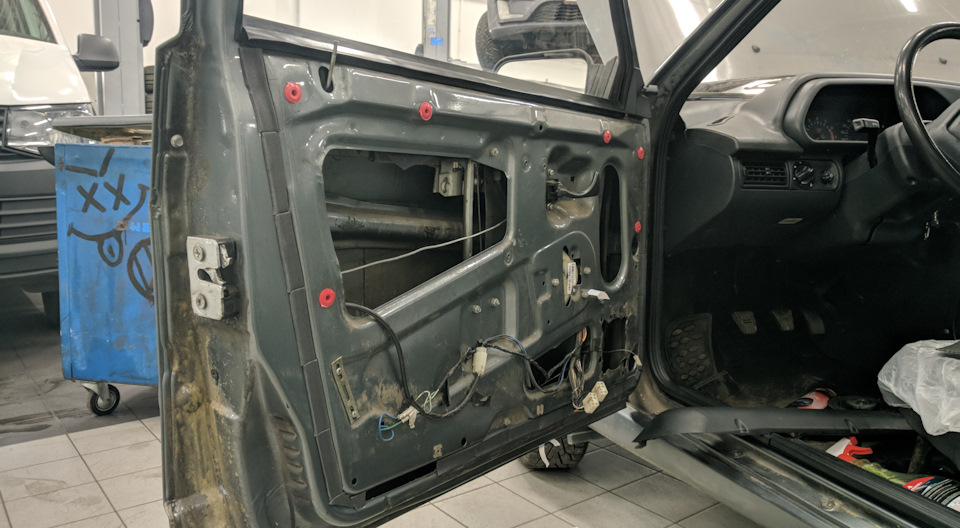

Заехали через несколько дней, разобрались с концевиком водительской двери (надо было подключиться к другому проводу на БСК) и автозапуском (оказалось, что просто не адаптировали обороты холостого хода). Все работает, с автозапуска запускается с первого раза, по крайне мере пока нет сильных морозов. Даже заработала подсветка личинки замка зажигания, видимо раньше не работала из-за криво установленной старой сигналки.

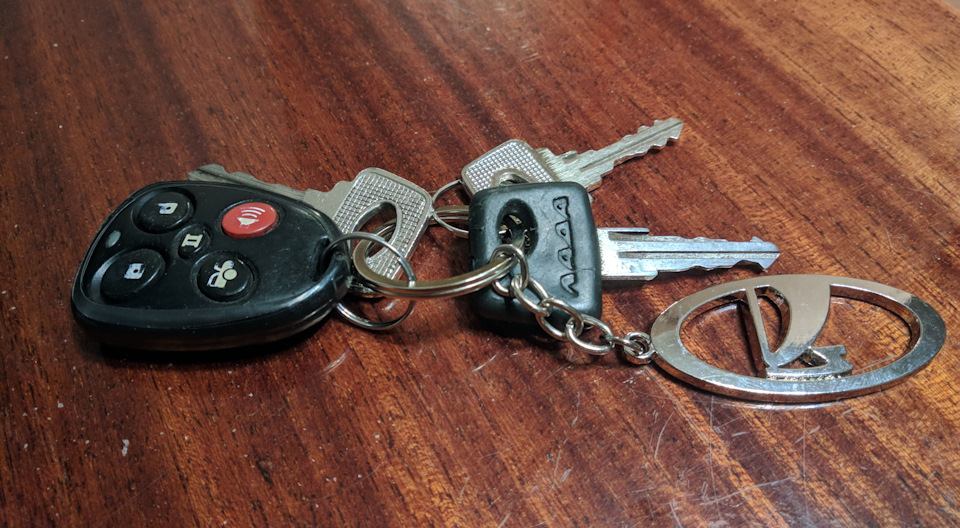

Ну и теперь у меня нормальный брелок сигнализации вместо старого, перемотанного изолентой

Дальность действия приличная, ставлю машину за домом, метрах в 200, с балкона с пульта без проблем запускается, иногда даже из квартиры ловит.

Заодно поставил диодные лампочки в комбинацию приборов и всякие подсветки приборной панели, пока ездил со снятой бородой.

Взял на пробу такие диоды, горят нормально, пока ничего не моргает:

При отсоединении разъема приборки вылезает прикольная ошибка:

Ну и после установки осталась у меня старая сирена от сигнализации и прикольная 12 вольтовая батарейка с выключателем от упаковки с диодными лампочками, сделал себе забавную штучку:

Источник

Источник: http://glass-prom.ru/kak-ustanovit-avtozapusk-vaz-2114/

Точки подключения сигнализации на ВАЗ 2114

Большинство современных сигнализаций можно подключить к концевикам дверей, капота и багажника.

Поэтому, чтобы подключить сигналку на ВАЗ 2114, нужно соблюдать следующие точки:

1. Разъём Х3 с сине-красным проводом к датчикам дверей автомобиля;
2. Х9 – к двухуровневому датчику удара, который крепится на поверхность из металла;
3. Х8 и Х7 – обычно не применяются;
4. Х6 – к сервисной кнопке Valet, которую ставят в скрытое от посторонних глаз место в авто;
5. Х5 – светодиодный индикатор сигнализации, который располагают на приборной панели;
6. Х4 – к модулю приёма передающего датчика. Его устанавливают на лобовом стекле в одном из верхних углов;
7. Х3 – разъём с большим количеством проводов.

Для соединения автосигнализации со всеми системами авто, нужно присоединить провода в таком порядке:

• Красный – к «плюсу» замка зажигания;
• Чёрный/зелёный и зелёный/жёлтый – к указателям поворота и подфарникам;
• Чёрный – на массу машины;
• Жёлтый – к замку зажигания;
• Серый – плюсовой аварийной сирены;
• Сине/красный – «плюс» входа дверей;
• Чёрный/красный – дополнительное реле блокировки;
• Оранжевый/серый – к датчику открывания капота;
• Оранжевый/белый – датчик открывания багажного отделения;
• Оранжевый/фиолетовый – к тормозам, согласно представленной схеме в инструкции к охранному устройству. У сигналок разных фирм она может отличаться;
• Х2 – к активаторам открывания дверей;
• Х1 – к замку зажигания. Он должен быть замкнут с красным проводом.

Источник: http://provaz2114.ru/elektrika/ustanovka-signalizaczii-s-avtozapuskom-na-vaz-2114-svoimi-rukami.html

Точки подключения автосигнализации на ВАЗ 2114 2008 – 2010г

Цепь Цвет Полярность Расположение + 12V Розовый Положительная Замок зажигания Стартер Красный Зажигание Синий/чёрный Дверь водителя Синий/белый Отрицательная Блок индикации Остальные двери Серый/чёрный Багажник Установить концевик. (Но его туда установить не возможно! Я не ставил… ) Центральный замок* Голубой и коричневый Отрицательная Жгут из блока центрального замка (слева вверху, над педалью сцепления) Повороты Синий и синий/чёрный Положительная Жгут, слева педали сцепления, под ковриком или на кнопке аварийки Ручник Коричневый/синий Отрицательная Лапша-жгут, слева педали сцепления, под ковриком Контроль работы двигателя можно сделать по любому из сигналов: Тахометр Коричневый/красный Приборный щиток. Подключить через не полярный конденсатор 2 мкф Зарядка Коричневый/белый Положительная Приборный щиток *Возможно, потребуется установка 5-ти проводного эл. замка в водительскую дверь. Замок подключить к блоку ЦЗ к толстым Красному и Жёлтому проводам. Возможно что кр. и жёлт. провода уже заведены в водительскую дверь, можно замок подключить к ним. Если нет, придётся пробрасывать в салон и подключать к блоку ЦЗ, к тем же жёлт. и кр. проводам.
Концевик, который внутри эл. замка, подключить в место штатного концевика, который стоит на замке, в двери. К проводам чёрн (масса), голубой, корич (откр/закр).
