Снятие генератора ваз 2107 инжектор сверху

Где находится генератор на ВАЗ 2107. Как снять и установить генератор своими руками. Как правильно натягивать ремень. Какие размеры у ремней на ВАЗ 2107.

Замена генератора: снятие и установка

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.
Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

1. Головки торцевые на 10 и 13
2. Трещоточные рукоятки или воротки

Источник: http://roomavto.ru/drugoe/snyatie-generatora-vaz-2107-inzhektor.html

Где находится генератор на ВАЗ 2107

Генератор на ВАЗ 2107 функционирует в тесной связи с аккумуляторной батареей. Как и на любом другом автомобиле, это устройство генерирует электричество для питания всех элементов машины. При этом генератор осуществляет свою функцию только при запущенном моторе.

На ВАЗ 2107 этот механизм находится непосредственно на поверхности силового агрегата с его правой стороны. Это положение обусловлено тем, что генератора запускается посредством движения коленвала через клиновидный ремень.

Источник: http://bumper.guru/klassicheskie-modeli-vaz/generator/zamena-generatora-vaz-2107.html

Схема подключения

Схема подключения генератора ВАЗ 2107 показана на фото:

Схема подключения цепей генератора ВАЗ 2107

На схеме подключения генератора 37.3701: 1 – АКБ, 2,3,5 — выпрямительные диоды, 4 — генератор в сборе, 6 – статорная обмотка, 7 – реле-регулятор заряда, 8 – роторная обмотка, 9 – конденсатор, 10 — предохранители, 11 — индикаторная лампа, 12 — измеритель напряжения, 13 — реле, 14 — замок.

Если произведен контроль выходных параметров, они не соответствуют нормальным значениям, принимается решение для демонтажа и ремонта генератора

Источник: http://artreg.ru/snyatie-generatora-vaz-2107-inzhektor-bez-yamy-inyh-prisposoblenii-ili.html

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня.

Видео: инструкция по замене генератора на ВАЗ 2107

Источник: http://bumper.guru/klassicheskie-modeli-vaz/generator/zamena-generatora-vaz-2107.html

Как снять генератор на ВАЗ 2107

Сначала необходимо открыть капот и снять клемму с аккумулятор, можно минусовую. Затем гайку крепления плюсовых проводов на генераторе, как это показано ниже:

И отсоединяем провод от щеток и от диодного моста (два штекера):

Затем выполните снятие ремня , только после этого можно выполнять работу дальше.

Чтобы открутить гайку натяжителя быстро и без лишних проблем, необходимо использовать трещотку с карданным шарниров и головкой. Если подобного инструмента под рукой нет, то можно постараться выполнить это при помощи рожкового ключа.

Затем лезем под машину и ключом на 19 отворачиваем большой болт крепления снизу. Вот так все это выглядит:

Обычно рукой довольно сложно вытащить нижний болт, так что можно выбить его при помощи ручки молотка.

А рукой можно вытащить его окончательно, как показано ниже:

Если защита двигателя предварительно снята, то без особых проблем вынимаем генератор ВАЗ 2107 снизу:

В результате получается следующая картина, устройство снято с автомобиля и можно приступать к установке:

Цена нового генератора составляет от 2000 до 4000 рублей. Зависит это от модификации (с интегралом или без), а также от производителя. Как правило, КЗАТЕ являются самыми дорогирми и наиболее качественными, так же как и фирма ПРАМО.

Замена генератора у автомобиля ВАЗ 2107 – явление достаточно редкое. Этот агрегат обычно работает без сбоев, и в ремонте не нуждается. Однако справедливости ради стоит отметить, что и у него случаются неисправности, для устранения которых требуется немедленный ремонт, а то и полной его замена. Ниже перечислены самые распространенные неисправности генератора:

• Выход со строя диодного моста (выпрямительного блока);
• Выход со строя обмотки статора (обрыв, короткое замыкание);
• Выход со строя обмотки возбуждения (обрыв или короткое замыкание);
• Износ или зависание щеток;
• Износ или заклинивание подшипников;
• Выход со строя регулятора напряжения.

Данные неисправности у ВАЗ 2107 достаточно просто диагностируются, чего нельзя сказать об их устранении. Например, износ подшипников сопровождается появлением шума или стука при работе. Для того, чтобы убедится, что причиной его появления является повреждение подшипников генератора, следует ослабить и снять приводной ремень и пошатать/провернуть шкив. При наличии люфта или затрудненного вращения требуется незамедлительная замена подшипников.

В отличие от описанной выше механической проблемы, неисправности электрической части более проблематичны с точки зрения диагностики. О том, что генератор ВАЗ 2107 не работает, сигнализирует лампа заряда аккумулятора. А вот причину такой неисправности установить будет сложнее. Если вы не имеете достаточного опыта обращения с автоэлектроникой и специальными измерительными приборами, то лучше доверить это дело специалистам.

Если же вы чувствуете, что в состоянии решить проблему самостоятельно, то приступайте к первичной диагностике неисправности. Для этого, как минимум, необходимо иметь под рукой мультиметр, которым можно будет измерить напряжение на выходе генератора и выполнить прозвонку обмоток ротора и статора.

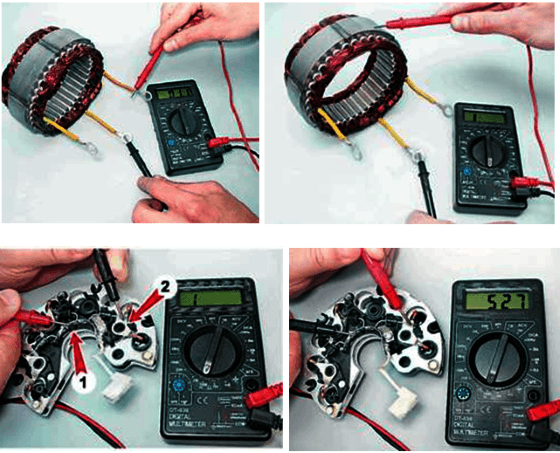

Следует отметить, что при межвитковом замыкании в обмотке статора, можно обойтись без измерительного прибора. При такой неисправности генератор издает характерный вой. В остальных случаях придется все же снять генератор, разобрать его и попытаться определить причину неисправности изнутри.

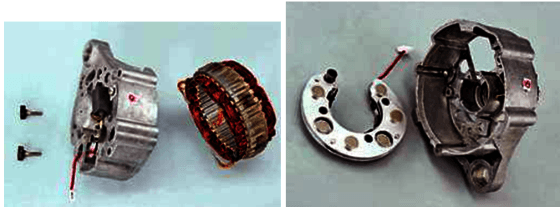

Обычно любая из перечисленных выше неисправностей устраняется путем замены вышедшего из строя элемента: ротора, статора, подшипника, щеток. Однако если ремонт требует времени, а автомобиль нужен срочно, на место неисправного устанавливают заведомо рабочий генератор. Обычно для классических автомобилей, к которым относится и ВАЗ 2107, отдельные подменные агрегаты имеются в наличии и у автолюбителей, и в мастерских. После ремонта родного генератора, выполняется обратная замена.

Снять генератор у ВАЗ 2107 достаточно просто. Для этого понадобиться два ключа, на 17 и на 19, м проникающая смазка типа WD-40 на случай, если открутить гайки просто так не получится. Сначала ключом на 17 откручиваете гайку, предназначенную для натяжки приводного ремня, а после ключом на 19 гайку крепления генератора к корпусу двигателя.

Устанавливать генератор на место следует в обратной последовательности, контролируя при этом степень натяжения приводного ремня. При надавливании на него между шкивами, степень прогиба должна составлять 10-17 мм. Упустив из виду этот немаловажный момент, можно получить в будущем новые неприятности, выражающиеся в повреждении ремня, преждевременном износе подшипников, пропаданию зарядки из-за проскальзывания ремня.

Перед тем как снять генератор ВАЗ 2107, необходимо четко уяснить то, что данная работа относится к разряду более сложных. Иногда снятие происходит довольно проблематично, поэтому прежде чем приступать хорошо подумайте о том, как будете это делать и с помощью каких инструментов.
Болты и крепления чаще всего «намертво» прикипают к креплениям, поэтому без жидкости WD-40 скорее всего не обойтись. Для того, чтобы снять генератор на «семерке» придется работать через колесную арку правого колеса, что довольно неудобно, поэтому лучше всего выполнять работу по демонтажу генератора на смотровой яме или подъемнике.

Источник: http://autoee.ru/salon/snyatie-generatora-vaz-2107-inzhektor-sverhu/

Как поменять подшипник

Подшипник в процессе ремонта генератора следует проверить на люфт и поменять при необходимости. На нем стоят два подшипника: задний 6201 (артикул — 180201) — 12х32х10, передний 6302 (артикул — 180302) — 15х42х13. Для этого:

Источник: http://artreg.ru/snyatie-generatora-vaz-2107-inzhektor-bez-yamy-inyh-prisposoblenii-ili.html

Установка генератора

Когда провели диагностику и устранили все неисправности, соберите генератор. Далее можно начинать его установку на автомобиль. Ничего в этом сложного нет, она выполняется в последовательности, обратной снятию. Но стоит обратить внимание на ремень. Его нужно установить правильно, с нужной натяжкой. Обратите внимание на то, что слабое натяжение станет причиной плохой зарядки аккумулятора. Не забывайте, что при подключении потребителей с большой мощностью генератор просто начинает тормозить, его очень трудно прокрутить. А если сильно натянете ремень, то в ближайшее время подшипник на передней крышке выйдет из строя и начнет издавать противный свист.

Источник: http://mainpay.ru/remont/kreplenie-generatora-vaz-2107-inzhektor.html

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

• 2101–1308020 (гладкая поверхность), размеры — 10.0х8.0х944.0 мм;
• 2107–1308020 (зубчатая поверхность), размеры — 10.7х8.0х944.0 м.

Как правильно натянуть ремень на генератор

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

1. Новый генератор поставить на штатное место, насадив его на шпильки.
2. Гайки фиксации закрутить лишь до половины, не пережимая.
3. Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
4. Надеть новый ремень на шкив генератора.
5. Придерживая монтировку, начать натяжение ремня.
6. Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
7. После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
8. Закрутить гайку нижней шпильки до конца, не пережимая.

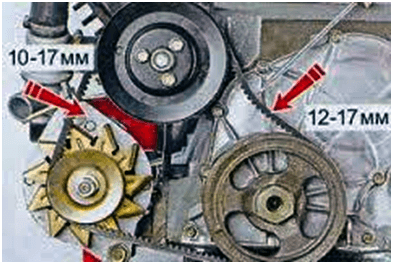

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Источник: http://bumper.guru/klassicheskie-modeli-vaz/generator/zamena-generatora-vaz-2107.html

Как снять генератор на ВАЗ 2107? Все проще простого

Часто автолюбители задаются вопросом, как снять генератор на ВАЗ 2107. Эта работа требуется достаточно часто. Связана частота с техническими особенностями этой модели. Различной электроники здесь больше, чем на другой «классике», что породило высказывание «проводов как в самолете». При этом, качество самой электрики оставляет желать лучшего. Даже на новых машинах с конвейера отказы электрооборудования не были редкостью, что уж говорить о хорошо поездивших авто. Наиболее слабым звеном в электросистеме является генератор. Проблем с ним возникает предостаточно, поэтому ремонт и замена этого элемента конструкции не является редкостью.
Как снять генератор на ВАЗ 2107? Перед ответом на этот вопрос необходимо разобраться, где искать эту деталь. Крепится он с правой стороны двигателя на специальный кронштейн. Для крепления используется длинный винт с гайкой, который заодно является натяжителем ремня генератора. Доступ к этой детали наиболее удобен снизу. Поэтому, для демонтажа лучше использовать смотровую яму или эстакаду. При их отсутствии можно произвести снятие детали и просто на полу гаража, но это будет вызывать некоторые неудобства.

Источник: http://mainpay.ru/remont/kreplenie-generatora-vaz-2107-inzhektor.html

Видео «Наглядная инструкция по ремонту агрегата в гаражных условиях»

Как поступить, если отсутствует зарядка аккумуляторной батареи — пособие по ремонту генераторного устройства своими руками приведено в ролике ниже (видео снял Вячеслав Кравченко).

Источник: http://autocentrum.ru/articles/generator/18787-kak-snyat-generator-vaz-2107-remont-i-zamena-ne-daet-zaryadku-kak-proverit-na-neispravnosti.html

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Как и на любом авто, генератор на автомобиле ВАЗ 2107 инжектор работает параллельно с аккумулятором – это два источника питания машины, которые используются в разных режимах. В статье рассматривается генератор 37.3701, принцип работы генератора с разными характеристиками, в том числе с максимальным током в 80 Ампер, дается инструкция по подключению агрегата. Генераторная установка Г222 аналогична, необходимо только обратить внимание на некоторые отличия.

Источник: http://mainpay.ru/remont/kreplenie-generatora-vaz-2107-inzhektor.html

Как снять генератор ваз 2110

Генератор вырабатывает электроэнергию, используя механическую энергию автомобильного двигателя. Выполняет роль миниатюрной электростанции, обеспечивающей питание постоянно растущего числа потребителей.

Автопроизводители стремятся повысить комфортность использования автомобиля, устанавливают дополнительные приборы, органы управления, контроля.

Статья посвящена вопросам:

• как снять генератор ваз 2110,
• как заменить,
• как сменить диодный мост ваз 2110 без снятия генератора.

Источник: http://roomavto.ru/drugoe/snyatie-generatora-vaz-2107-inzhektor.html

Замена генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Генератор – очень важная вещь без которой ездить на автомобиле будет просто невозможно (Это если аккумулятор сел, если же ещё нет, то можно и на нём по ездить), благодаря нему (Генератору) аккумуляторная батарея и вся бортовая сеть у автомобиля питается током когда двигатель заведён, за счёт этого на заведённом движке можно случать долго музыку, включать на сколько угодно печку и т.д., (Вить аккумулятор то не садиться), но если генератор вдруг выйдет из строя, то машина будет ехать на одном аккумуляторе, долго она так не проедет (Смотря что включено, если музыка, а так же свет и другие приборы, то аккумулятор очень быстро сядет) и поэтому в конечном итоге когда аккумулятор разрядится, автомобиль встанет и больше не куда не поедет (Вить система зажигания питается электричеством, а если электричество не одна деталь в двигатель не будет подавать, то просто искры на свечах зажигания не будет, в связи с этим смесь не будет загораться, благодаря чему автомобиль вы больше не заведёте или если он был заведён, то сразу же заглохнет).

Примечание! Для замены генератора на новый, потребуется смотровая яма или же при помощи домкрата можно поднять автомобиль, снять колесо и таким образом работать, из инструментов же вам пригодятся: Гаечные ключи, если есть накидными так же запаситесь, ну и перчатками конечно, чтобы руки при работе не испачкать!
