Снятие и установка переднего крыла Ford Mondeo 4

Подробная инструкция в картинках, по замене переднего крыла на автомобилях ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Замена переднего крыла на ВАЗ 2113-ВАЗ 2115

Примечание!
Сперва необходимо отвернуть винты и болты, крепящие лишние детали к автомобилю. Лишние в сегодняшнем контексте, сюда относятся подкрылки, передний бампер (а именно боковые болты крепления к автомобильному крылу и облицовочные накладки),  порог.

Важно! Прежде чем приступать к работе, обязательно отсоедините от аккумуляторной батареи клему минус, чтобы работая с электроникой ничего повредить и ненароком не удариться током.

Снятие

1) В начале операции аккуратно, не повредив краску, подденьте с помощью отвёртки передний пистон, крепящий молдинг и извлеките его. Далее отодвиньте чуть в сторону молдинг и извлеките задний крепящий пистон.  Теперь полностью снимите передний молдинг с крыла автомобиля.

2) Затем с помощью пассатижей (показано на маленьком рисунке ниже) извлеките полностью пистон, крепящий верхнюю часть порога (место крепления порога указано зелёной стрелкой).  Затем возьмите в руки отвёртку и с её помощью отверните пять верхних винтов, крепящих порог (данные винты указаны красными стрелками).  Отверните три нижних винта (указаны синими стрелками), крепящих переднюю часть автомобильного порога.  Открутив все винты крепления передней части, снимите её с автомобиля.

3) Теперь необходимо снять подкрылку. Лучше всего делать это на смотровой яме либо на подъёмнике. В отсутствии данных условий, поднимайте автомобиль с помощью домкрата. Далее снимите колесо, т.к. винты и гайки не легко доступны. С инструкцией по снятию колес ознакомьтесь в статье: «Правильная замена колеса на ВАЗ». Если вы человек худощавого телосложения и хорошо знаете месторасположение болтов, то вероятно справитесь и без поднятия автомобиля даже на домкрат, не снимая колеса.

4) Следом, когда автомобиль будут подвешен либр стоять на земле (зависит от вашего выбора), возьмите в руки гаечный ключ либо накидной и с их помощью выверните два болта (обозначены красными стрелками), крепящих подкрылку к автомобильному брызговику. Затем отверните одну единственную гайку (указана синим), крепящую заднюю часть подкрылки к кузову автомобиля.

Примечание!
Под гайкой находится прижимная пластина, а под болтами находятся две шайбы. Аккуратно снимите детали и не потеряйте, без них подкрылку обратно не прикрепить!

5) Теперь отвёрткой отверните три винта (на фото центральный винт уже вывернут), находящиеся снизу и крепящие подкрылку к бамперу автомобиля. Возьмите в руки гаечный ключ и отверните болт, обозначенный стрелкой синего цвета, крепящий к нижней части автомобильного брызговика подкрылку.

6) И в завершение снятия подкрылок, отверните гаечным ключом 2 болта, крепящие в самой верхней части подкрылку.  Теперь снимайте ее с автомобиля.

Примечание!
Чтобы резьба на болтах и винтах не гнила, рекомендуем вам её смазывать каким-нибудь автопластилином –  наноситься на очищенные открытые участки резьбовой поверхности.

7) Далее необходимо снять повторитель поворота. Залезьте рукой во внутреннюю часть крыла и найдите патрон, идущий совместно с лампой. Данный патрон извлеките, просто потянув за него (смотрите маленькую фотографию). Разыщите два лепестка, указанные стрелками на большом фото, и, нажав на них, снимите полностью повторитель поворота с крыла автомобиля.

8) Затем залезьте под переднюю часть автомобиля и разыщите в боковой части гайки, крепящие крыло к боковой части переднего бампера. Отведите бампер вниз (показано на маленьком рисунке ниже), чтобы он не мешал снятию крыла.

9) Теперь с помощью отвертки отверните винт, благодаря которому крепиться облицовка фары.

10) Затем откройте капот и со стороны подкапотного пространства разыщите колодку проводов, подсоединяющуюся к указателю поворота блока фары. Отсоедините её от указателя, нажав на фиксатор крепления.

11) Следом отсоедините пружину, изображенную на фотографии ниже. Данная пружина крепит указатель поворота, поэтому отсоедините её от указателя, с наружной стороны возьмитесь за него рукой и полностью снимите с автомобиля.

12) И в завершение операции вам понадобится отвернуть болты, крепящие крыло к автомобилю. Их месторасположение продемонстрировано на изображении ниже:

Примечание!
Отворачивайте болты в зависимости от нумерации той или иной маленькой картинки. Например, начните с болта с цифрой 1, данный болт находиться в боковой части крыла и увидеть его возможно лишь отведя вниз боковую часть автомобильного бампера.

На второй фотографии болт находиться в нижней части, в месте, где крыло заканчивается и начинает идти порог автомобиля.

На фотографии  3, понадобится вывернуть 2 болта, находящиеся во внутренней части крыла и крепящие его к стойке кузова. А разглядеть их возможно, отмыв грязь с подкрылка.

На изображении с цифрой 4, стрелками указаны четыре болта, фиксирующие крыло к кузову в верхней части машины.

Установка

Устанавливается новое крыло на автомобиль в обратном снятию порядке.  Обработайте антикоррозийкой места соприкосновения крыла с кузовом во избежание гнили и порчи элементов.

Дополнительный видеоролик

Не всякая неровность крыла требуют немедленной замены. Иногда на помощь приходит реставрация. Ниже прикреплен видеоролик о ремонте крыла, рекомендуем ознакомиться:

Источник: http://vaz-russia.com/remont-vaz-2113/zamena-perednego-kryila-na-vaz-2113-vaz-2114-vaz-2115.html

Когда крыло ВАЗ 2110 требует замены

Крылья Ваз 2110 относятся к наиболее уязвимым частям кузова наравне с порогами и колесными арками. Детали испытывают постоянный контакт с летящим гравием и осадками. Влияют на состояние металла ночевки под открытым небом, агрессивные реагенты, которые забиваются в скрытые полости.

Демонтаж детали и последующий ремонт потребуется в следующих случаях:

1. Появление коррозии, но перед тем как снять крыло ВАЗ 2110, необходимо просмотреть деталь на степень повреждения ржавчиной. Если на детали обнаружен небольшой очаг на внешней стороне и коррозия возникла на месте скола ЛКП, то можно отграничиться мелким ремонтом, зачистить, прогрунтовать и покрасить элемент не снимая его с авто.
2. Если коррозия распространяется от прогнившей колесной арки, крыло необходимо снять и провести переварку детали или полностью заменить ее.
3. Электрохимическая коррозия может возникнуть в местах крепления левого и правого усилителя, при ремонте места обязательно осматриваются.
4. Снимать элемент потребуется при значительной деформации после ДТП. Рихтовка и последующая обработка проводится на столе или специальном станке, если металл разорвался, то в 60% случаев проводят полную замену.

Стоимость передних крыльев на ВАЗ 2110 от производителя составляет от 2000 руб., цена заднего начинается от 7500 руб. Как вариант, можно установить вместо оригинального металлического, пластиковое крыло, которое на 50-70% дешевле.

Преимущество пластикового элемента очевидно, так как деталь не подвержена коррозии. Но при таком достоинстве пластик имеет и недостаток, при ударе средней силы элемент трескается и ремонту не подлежит.

Источник: http://avtopark78.ru/drugoe/kak-snyat-perednee-krylo-2.html

Ваз 2110: правое переднее крыло — замена и ремонт

Правое переднее крыло

Как известно, на ваз 2110 правое переднее крыло выполняет не только эстетическую функцию, но и является защитой. Нередко эта часть кузова автомобиля подвергается механическим или другим воздействиям, негативно влияющим на поверхность или крыло в целом. В таких случаях крыло ваз 2110 переднее правое подвергается замене или ремонту, который может быть спокойно проведен своими силами.

Источник: http://avtoclubvideo.ru/drugoe/kak-snyat-perednee-krylo-2.html

Как снять крыло

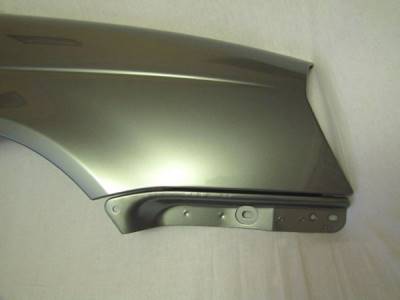

Крыло переднее правое ваз 2110

Узнаем для начала, как снимать крыло с автомобиля ваз 2110. Приступим:

• В первую очередь, нужно будет снять боковой указатель поворота, но прежде обесточить акуммуляторную батарею;

Примечание. Демонтаж бампера подразумевает снятие специального крепления на правой части автомобиля ваз 2110.

• Вытаскиваем боковой поворотник, сдвигая его к передку авто и вынимая из специального отверстия;

Примечание. Корпус поворотника следует также снять и сдвигать в сторону передка патрон с лампой.

• Находим внизу болт, который крепит буфер с правой стороны;
• Ослабляем гайки, фиксирующие защиту картера с бампером ваз 2110 (их должно быть 5);
• Снимаем облицовку радиатора;
• Ослабляем болты переднего буфера.

Примечание. Болты переднего буфера (их два) ослабляют для того чтобы легко сдвинуть буфер в нужную сторону, получая тем самым доступ к гайке, фиксирующей переднее крепление крыла.

• Отворачиваем данный болт;
• Вытащить затем фару с этой стороны автомобиля;
• После этого взяться за подкрылок колесной арки и снять его;
• Теперь следует отвернуть саморезы, фиксирующие крыло к кузову (речь идет о верхних креплениях, которые выворачиваются ключом на 10);
• То же самое проделываем с другими саморезами, фиксирующими крыло к кузову.

Примечание. В процессе работ нужно пользоваться не только одним ключом, но и отверткой с широким лезвием, а также вторым ключом с таким же номером.

• Крыло легко снимается после того, как держать его ничего не будет.

Крыло правое переднее ваз 2110

Что касается установки крыла нового или отремонтированного, то весь процесс аналогичен снятию. Все этапы работ следует проделывать в обратной последовательности.

Примечание. Крыло в процессе установки следует тщательно подгонять к другим частям кузова. Это очень важно и требует особой внимательности.

Правое крыло ваз 2110

Источник: http://avtopark78.ru/drugoe/kak-snyat-perednee-krylo-2.html

Как заменить заднее крыло на ВАЗ 2113-ВАЗ 2115?

Снятие:
Снимается как вы уже поняли оно не так легко как переднее к примеру, потому что заднее крыло держится на сварке, вам нужно будет всего лишь в любом удобном для вас месте отрезать часть крыла и поставить на это же место новое крыло (Как правило задние крылья продаются разных размеров, то есть вы можете найти как целиком крыло от верха так и до низа, а можете всего лишь найти крыло которое вставите в серединку и уже до самого низа оно у вас не достанет, но лучше брать целиком полностью крыло и потом его подгонять, обрезая по не многу), отрезать лучше всего как мы уже упомянули ранее, либо болгаркой, либо же сабельной пилой, как только крыло будет отрезано, снимите его с автомобиля и возьмите в руки наждачную бумагу и если вы обнаружите на кузове ржавчину, то уберите сколько сможете её при помощи наждачной бумаги и ещё грунтовку и после чего краску нанесите чтобы кузов меньше гнил.

Примечание!
При замене крыла, все детали которые мешают его отрезанию снимите, к примеру зеркало с этого крыла снимите чтобы его не повредить (Зеркало у заднего крыла, снимается наподобие лобового стекла, поэтому статью по замене лобового стекла прочтите и изучите подробно, после изучения вы и стекло точно таким же образом с крыла снимите: «Замена лобового стекла на ВАЗ»), так же если вам будет мешать задний фонарь то и его тоже снимите (О том как снять фонарь, читайте в статье: «Замена заднего фонаря на автомобиле») и ещё обшивку с багажника снять придётся, просто её сжечь можно будет когда вы сваркой крыло будете приваривать к кузову автомобилю!

Установка:
Устанавливается крыло методом подгонки, то есть в начале оно закрепляется на винтах и смотрится со стороны, село крыло или же не село ровно (На зазоры особое внимание обращайте), лишнюю часть с крыла отрезать постоянно нужно и как только дело дойдёт до того что крыло встало всё ровно, приступайте к его привариванию, как только работа по привариванию крыла будет завершена, зачищайте все те места где сварка видна и сровняйте эти места (Наждачной бумагой той же сравнять можно место сварки), после чего загрунтуйте крыло (Грунтовка это как краска если вы ещё не знаете, она наноситься первой и только после чего, на неё сама краска должна ложиться) и покрасьте в нужный вам цвет, для наглядности приваренное к кузову заднее крыло можно увидеть на двух фотографиях ниже, на них даже места видны в которых крыло к кузову приварено.

Дополнительный видео-ролик:
Увидеть наглядно процесс замены заднего крыла вы можете в ролике который расположен чуть ниже, в нём не так много показано всего, но зато подробно объяснён процесс замены заднего крыла на новое.

Примечание!
Ещё один интересный довольно таки ролик по тому как нужно приваривать заднее крыло к автомобилю, размещён чуть ниже, но только в этом ролике как вы можете видеть используется автомобиль ВАЗ 21099, но особой разницы с автомобилями семейства Самара 2 у него не будет и поэтому не обращайте особого внимания на то, что в ролике другой автомобиль присутствует, не семейства Самары 2!

Источник: http://sunsago.ru/snjatie-i-ustanovka-perednego-kryla-avtomobil-vaz/

Необходимые инструменты и материалы

Перед тем как снять переднее крыло на ВАЗ 2110 необходимо провести подготовительные работы и приготовить инструменты. При заводской сборке кузова крылья приваривались к поперечинам и стойкам точками. Если снимается неоригинальное крыло, то следует проверить как установлена деталь. Если есть места сварки, то их необходимо высверливать, затем вырубать. Инструменты для работы:

• зубило с острым и широким краем;
• полуавтоматическая сварка;
• ключ на 8 и 13;
• отвертка крестовая и плоская;
• болгарка и круги для зачистки металла;
• наждачная бумага Р-80;
• грунтовка автомобильная;
• кусачки торцевые;
• шпатлевка, шпатель резиновый;
• автоэмаль;
• антикор на основе битума или резино-битума.

Источник: http://avtopark78.ru/drugoe/kak-snyat-perednee-krylo-2.html

ДТП в России

Источник: http://carmanuals.ru/vaz/vaz-2109/kuzov/zamena-perednego-kryla

Как поменять крыло на ВАЗ 2107

Автомобиль марки ВАЗ 2107 известен не только на территории России, но и в соседних странах. Начало его выпуска приходится на 80 годы, а в 2012 году было закрыто производство. Прошло немало времени, но автомобиль продолжает пользоваться популярностью. С течением времени не исключено попадание в ДТП или появление очагов коррозии. Обычно первыми в этом деле страдают передние крылья. Если случилась любая из этих бед, то сохранить внешний вид поможет ремонт или замена пострадавшего переднего крыла на ВАЗ 2107.

Источник: http://avtoclubvideo.ru/drugoe/kak-snyat-perednee-krylo-2.html

Ремонт кузова, замена переднего крыла ВАЗ 2110, 2111, 2112 — текстовое описание

Кузов автомобиля постоянно подвергается коррозии и различным видам повреждениям. На нём появляются вмятины. Особенно уязвимы передние крылья. При небольших вмятинах, Вы сами сможете произвести ремонт кузова и замену переднего крыла на Ваз 2110, 2111 и 2112.

Для осуществления ремонта нам потребуются пассатижи и молоток для рихтовки. Рихтовать крыло можно не снимая его. После рихтовки, поверхность красим. Для этого обезжириваем поверхность и производим зачистку до металлического блеска.

Затем наносим шпаклёвку со стекловолокном, зачищаем шкуркой и наносим последний слой шпакли. Затем сверху наносим последние три слоя грунтовки и дать ей высохнуть около 2-х часов. Далее распылителем производим покраску.

Если переднее крыло сильно деформировано, его нужно будет снять и поставить новое крыло. делается это так:

Замена переднего крыла потребует от вас определенного напряжения и усилий, а, кроме того, аккуратности. Во-первых, такие работы следует проводить на подъемнике. Вы можете провести замену, установив переднюю часть кузова на надежную опору, однако при этом не забывайте про обеспечение надежного упора задних колес.

В первую очередь вам придется снять переднее колесо со стороны замены. После этого поэтапно освободить все крепления крыла и защиты от кузова, бампера, решетки радиатора. Не забудьте отсоединить и снять указатель поворота. Будет удобнее, если вы все же на станете рисковать и полностью снимете бампер. Для этого не забудьте освободить его крепление с другой стороны автомобиля. Снимите крепления защиты крыла, крепления крыла к кузову.

Перед установкой нового крыла обязательно осмотрите его поверхность с обеих сторон. Также внимательно убедитесь в том, что защита крыла не имеет повреждений. Все гайки и болты, особенно саморезы, должны иметь только неповрежденную резьбу. Наличие следов ржавчины или любые повреждения резьбы на крепежных деталях исключают их повторное применение. Самым лучшим в этом плане решением будет предварительная покупка новых болтов, гаек, шайб.

Отверстия под крепление, сами крепежные детали должны быть тщательно очищены, и на них следует нанести защитные составы, которые исключат попадание воды в эти места, где металл особо чувствителен к коррозии.

Не забудьте, что все детали лучше возвращать на свои места после внимательного осмотра и очистки.

Снимаем боковой указатель поворота (см. Освещение и световая сигнализация).

Снимаем передний бампер ваз 2110 (см. Снятие переднего бампера).

Снимаем фару.

Снимаем подкрылок колесной арки (см. Снятие подкрылка передней колесной арки).

Ключом «на 10» отворачиваем четыре верхних самореза крепления крыла к кузову…

. и передний (нижний) саморез крепления крыла к кронштейну.

Головкой «на 10» оторачиваем задний (нижний) саморез.

. и два самореза крепления к передней стойке ваз 2112 (под крылом).

Источник: http://avtoclubvideo.ru/drugoe/kak-snyat-perednee-krylo-2.html
