StarLine E95 ВТ 2CAN+LIN GSM инструкция

Инструкция на русском языке в формате PDF для автосигнализации
StarLine E95 ВТ 2CAN+LIN GSM

Комментарии (0)

Введите текст сообщения…

Источник: http://many-instructions.ru/starline-e95-vt-2canlin-gsm/

Характеристика

Описание основных параметров и характеристик «сигналки» для автомобиля Starline E95:

• диапазон действия главного коммуникатора (пульта, пейджера) в режиме отправки команд и сигналов составляет не более 800 метров;
• радиус работу брелока при принятии оповещений от блока управления — до 2 км;
• диапазон температур для надежной работы охранной установки составляет от -50 до +85 градусов;
• возможность подключения к штатному цифровому интерфейсу автомобиля 2Can2Lin;
• для шифрования диалогового кода используется ключ, рассчитанный на 256 бит;
• максимальная энергоэффективность для работы сигнализации — не более 130 суток;
• скрытая блокировка транспортного средства по шине iCAN;
• максимальный радиус работы дополнительного коммуникатора — не более 15 метров;
• потребление GSM модулем тока при включенном режиме охраны составляет до 23 мА;
• напряжение питания в электросети автомобиля должно быть в диапазоне от 9 до 18 вольт, но использование сигнализации на мотоциклетной технике не рекомендуется;
• потребление блоком управления тока в режиме охраны составляет не больше 15 мА.

Видео о характеристиках и функциях Старлайн Е95

Пользователь Дмитрий Тоноян в своем видеоролике подробно рассказал о технических параметрах и свойствах охранных систем Starline E95.

Источник: http://autodvig.com/alert/starlajn-e95-81838/

Комплектация

Обзор элементов, входящих в комплект поставки охранных систем для авто Старлайн Е95:

• сервисное руководство пользователя по установке и обслуживанию противоугонных комплексов;
• гарантийный талон;
• карта с паролем для персональной авторизации;
• электрическая схема для подключения, а также таблица программирования кнопки сервисного режима;
• основной модуль для обработки данных, оснащенный микропроцессором;
• главный брелок с жидкокристаллическим экраном и функцией обратной связи;
• запасной коммуникатор, без дисплея;
• трансивер со встроенной антенной;
• дополнительное реле с колодкой;
• кнопка для запуска сервисного режима обслуживания противоугонной системы;
• светодиодная лампочка, предназначенная для определения состояния сигнализации;
• концевой переключатель для монтажа на капот, два самореза и четыре диода 1N4007;
• клеммный зажим для подключения «массы»;
• сирена;
• набор пластиковых стяжек для крепления;
• модуль Can Lin;
• упаковочная коробка.

Источник: http://autodvig.com/alert/starlajn-e95-81838/

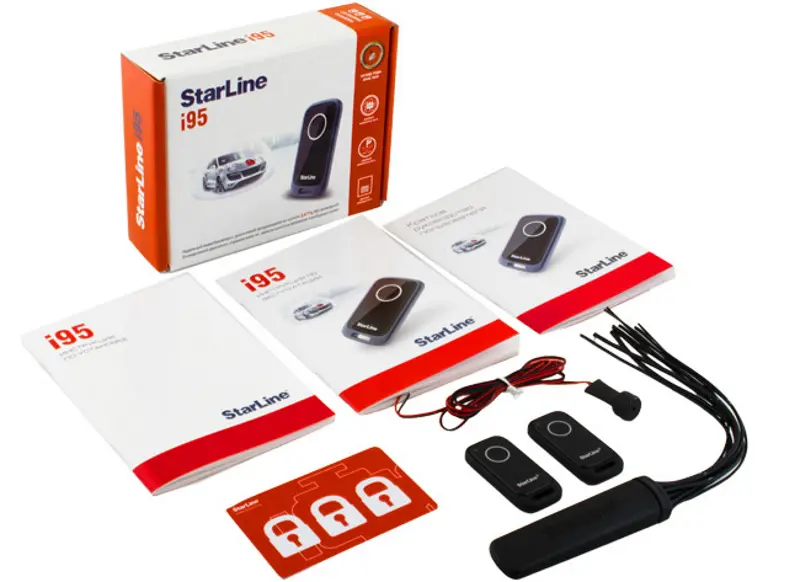

Комплектация

В стандартный установочный комплект иммобилайзера входят:

• блокирующий модуль управления;
• 2 радиометки (электронные ключи) выполненные в виде брелка;
• руководство по установке;
• инструкция для иммобилайзера «Старлайн i95»;
• пластиковая карта с кодами;
• звуковой оповещатель;
• памятка покупателя.

Устройство упаковано в фирменную коробку, подтверждающую гарантию производителя.

Источник: http://avtoshark.com/article/ratings/car-protection/instruktsiya-immobilajzer-starlajn/

Брелоки Cтарлайн Е95

Основной брелок автомобильной сигнализации Стралайн Е95 представляет собой небольшой прямоугольный моноблок. Благодаря современной компоновке антенна на нем скрыта под корпусом, что позволяет устройству иметь приятный внешний вид.

Корпус моноблока управления выполнен из ударопрочного пластика, который способен выдерживать сильные удары или давление. Для дополнительного обеспечения надежности, устройство можно поместить в силиконовый чехол. Также в комплекте к брелоку прилагается небольшой карабин, позволяющий прицепить устройство к связке ключей или на одежду владельца.

Жидкокристаллический дисплей имеет приятную для глаза подсветку. При активации или деактивации функций системы защиты на дисплее отображаются анимированные заставки в сопровождении со звуковыми сигналами. Интерфейс устройства реализован по принципу интуитивного управления, который позволяет быстро разобраться во всех функциях пульта.

Запасной брелок также выполнен из ударостойкого пластика, однако, не оснащен удобным ЖК экраном и имеет всего три кнопки.

Источник: http://alarmspec.ru/signalizacii/starline/avtosignalizaciya-starline-e95-podrobnyj-obzor.html

Основной брелок

Основным элементом взаимодействия с сигнализацией является брелок. В StarLine E96 он выполнен в оригинальном эргономичном дизайне и связывается с антенной охранной системы на частоте 868 МГц

. Дистанция, при которой брелок сохраняет связь с сигнализацией, достигает

1500 метров в режиме управления и

до 2000 метров при поступлении входящих сообщений от сигнализации. При таком большом радиусе важно обеспечить защиту от перехвата сигнала кодграббером, поэтому инженеры StarLine внедрили фирменную

диалоговую кодировку , которая полностью устойчива к электронному способу взлома.

Источник: http://akb-bu.ru/drugoe/starline-e95-instrukciya.html

Комментарии про другие Автосигнализации

Другие Автосигнализации StarLine

StarLine A63 ECO StarLine B95 BT 2CAN+2LIN GSM GPS StarLine M12 StarLine M21, M31 StarLine A61 Dialog StarLine A94 Dialog CAN StarLine E96 StarLine MOTO V67 StarLine M10, M11 StarLine B94 Dialog StarLine A62 Dialog StarLine M22 CAN+LIN ST StarLine B64 StarLine T94 StarLine A96 StarLine A64

Источник: http://many-instructions.ru/starline-e95-vt-2canlin-gsm/

Модификации Старлайн Е95 и их отличия

Сравнение версий Старлайн 95 и их особенностей:

1. E95 Can+Lin. Телематическая охранная система с функцией удаленного запуска двигателя. В этой модели реализована диалоговая кодировка сигналов, защищающая импульсы от взлома. Основное достоинство сигнализации заключается в использование помехозащищенного антенного модуля с интегрированным интерфейсом. Производитель позиционирует эту модификацию Старлайн как мирового лидера в области энергоэкономичности.
2. Е95 2Can. Основное отличие этой сигнализации от других версий состоит в наличии интегрированного цифрового интерфейса и дополнительной шины Can+Lin. В данной модели предусмотрена возможность гибкой настройки дополнительных каналов. Для обеспечения более надежной защиты сигналов от взлома применяется трансивер с шумоподобным импульсом DSSS.
3. Е95 ВТ 2CanLin. В данной модели сигнализации используются все современные разработки, в том числе технология идентификации автовладельца по беспроводному каналу Bluetooth. Пользователь может интегрировать эту сигнализацию в любую навигационную систему. Основная особенность состоит в минимальном вмешательстве в работу электросети при установке, что достигается благодаря использованию нескольких цифровых интерфейсов.
4. Старлайн Е95 BT 2Can 2Lin GSM. Пользователь может настроить работу сигнализации совместно со спутниками ГЛОНАСС и GPS, благодаря чему можно значительно расширить и улучшить охранные опции. В комплект поставки входит брелок, заключенный в ударопрочный корпус.

Источник: http://autodvig.com/alert/starlajn-e95-81838/

Управление без ограничения расстояния

Предустановленный GSM/GPRS-модуль дает возможность получать оповещения от автомобиля, следить за состоянием охраны, управлять всеми функциями с неограниченного расстояния.

A95 управляется с телефона несколькими способами:

• тоновыми командами в голосовом меню;
• в удобном мобильном приложении;
• с помощью специального интернет сервиса.

Каждый водитель выберет наиболее удобный для него способ оповещения и управления.

Доступно множество настроек и информации о состоянии охраны. На вкладке с картами будет показано местоположение автомобиля, основанное на данных базовых станций сотовой сети.

Приложение можно удобно использовать и на планшете.

Онлайн-сервис

На сайте сервиса starline-online пользователь, введя свои персональные данные, может управлять сигнализацией. Функционал дублирует мобильное приложение, но в более развернутом виде. Доступно больше настроек.

Расширив комплект сигнализации GPS/ГЛОНАСС-антенной, пользователь получит возможность отслеживать все перемещения транспортного средства, формировать отчеты о поездках, пробеге, превышении скорости, выезде из геозоны за выбранный период.

Источник: http://alanspb.ru/vidy/starline-e95.html

Инструкция по эксплуатации

В соответствии с руководством по применению автосигнализации, после установки следует проверить работу системы. Для этого достаточно включить и отключить режим охраны, проследив за работой блокировки дверных замков.

Брелок управления

Предварительно в коммуникатор нужно установить рабочую батарейку. Элемент питания вставляется в отсек, защищенный задней крышкой, с учетом полярности.

Обозначение кнопок и символов на брелоке

Обозначение индикаторов на экране коммуникатора:

1. Включен режим турботаймера для дизельного силового агрегата.
2. Периодический автозапуск двигателя.
3. Дистанционный старт силового агрегата по будильнику, в указанное пользователем время.
4. Автозапуск двигателя по температуре воздуха.
5. Индикатор заведенного мотора в авто.
6. Значок включенной системы зажигания.
7. Индикация сработавшей основной или предупредительной зоны датчика чувствительности.
8. Значок включенного автономного отопителя.
9. Режим охраны со включенной сиреной. Если этот индикатор не горит после включения защиты, то звуковые сигналы отключены.
10. Табло с текущим временем, температурой двигателя или салона. Также здесь отображается напряжение в электросети автомобиля. Если на экране горит надпись «БЛОК», это свидетельствует о включенной блокировке клавиш брелока.
11. Индикатор заряда элемента питания. Если в поле осталось одно деление, это говорит о необходимости замены батарейки.
12. Включен бесшумный режим коммуникатора.
13. Сервисное обслуживание противоугонной системы.
14. Индикатор дополнительно подключенного модуля Старлайн GSM.
15. Значок качества связи с пультом.
16. Индикация температуры в салоне автомобиля.
17. Значок определения температуры двигателя.
18. Включен режим управления противоугонной системой с использованием четырехзначного пароля.
19. Сработал контроллер наклона.
20. Индикатор открытой двери в автомобиле.
21. Рычаг стояночного тормоза в машине не затянут.

Таблица команд для управления сигнализацией

Сочетания клавиш для управления опциями:

Номер кнопки	Тип нажатия	Функция
1	Краткое	Включение стандартного режима охраны со звуковыми сигналами
2	Краткое	Отключение защитной функции автомобиля
1+1	Последовательное (первое нажатие длительное, второе — кратковременное)	Включение режима охраны без звукового сопровождения
2+2	Последовательное	Отключение защитной функции без сигналов сирены
1+2	Последовательное	Активация бесшумного режима охраны
2	Краткое	Прерывание тревожных сигналов
1	Двойное	Деактивация контроллера чувствительности по уровням
3	Двойное	Отключение или включение датчика наклона
1+3	Длительное удержание до звукового сигнала	Активация режима «Паника»
1+3	Последовательное	Включение автономного отопительного устройства с последующим запуском силового агрегата
3+3	Последовательное	Изменение параметра чувствительности датчика удара
4+4	Последовательное	Регулировка чувствительности контроллера наклона
3	Краткое	Запрос данных о: состоянии режима охраны; напряжении в электросети транспортного средства; температуре двигателя и салона.
4	Двойное	Включение опции «Поиск»
3	Длительное удержание до второго звукового импульсы	Включение курсорного выбора функций
4	Длительное до воспроизведения второго сигнала	Вход в меню программирования и настройки опций пульта
2+4	Одновременное	Активация функции блокировки клавиш на пульте
1+4	Одновременное	Отключение блокировки кнопок брелока

Программирование брелока

Инструкция по привязке нового коммуникатора:

1. В автомобиле отключается режим охраны.
2. Кнопка входа в сервисный режим обслуживания нажимается семь раз. После последнего «клика» производится включение системы зажигания. В подтверждение сирена сигнализации подаст 7 звуковых сигналов.
3. На основном или дополнительном пульте одновременно нажимаются кнопки 1 и 2. Удерживать их не нужно. При успешной привязке сирена сработает один раз, также сигнал подаст и коммуникатор.
4. Предыдущий пункт повторяется для программирования каждого нового устройства.
5. После завершения привязки зажигание в автомобиле отключается. Внешние осветительные устройства должны подать тройной сигнал.

Настройка автозапуска

Перед настройкой автоматического пуска мотора необходимо:

• отключить все электрооборудование в автомобиле и выключить зажигание;
• перевести селектор на трансмиссионном агрегате в положение нейтральной передачи;
• запереть все двери, багажное отделение и моторный отсек;
• поднять рычаг стояночного тормоза.

По температуре

Автоматический старт силового агрегата по показаниям температурного датчика производится так:

1. На коммуникаторе нажимается и удерживается третья кнопка. Ее можно отпустить только после включения звукового сигнала.
2. С помощью элемента управления 3 производится выбор индикатора со значком в виде снежинки.
3. Первой кнопкой выполняется выбор температуры для автозапуска. При каждом нажатии этот параметр изменяется на 3 градуса.
4. Затем клавиша 1 зажимается и удерживается до звукового сигнала.

По таймеру

Если требуется настроить автоматический пуск мотора по таймеру, выполняются следующие действия:

1. Кнопка 3 нажимается и удерживается до срабатывания второго звукового импульса.
2. Курсор на экране брелока переводится в положение в виде индикатора с циферблатом.
3. Кратковременно нажимается первая клавиша для выбора временного промежутка автозапуска. При каждом «клике» параметр таймера увеличивается на два часа.
4. После выбора нужного времени первая кнопка зажимается и удерживается до звукового сигнала. Брелок воспроизведет двойной импульс, а на его экране загорится индикатор в виде циферблата.

По будильнику

Автоматический пуск мотора по будильнику выполняется так:

1. Третья кнопка на коммуникаторе нажимается и удерживается до момента, пока устройство не воспроизведет тройной звуковой сигнал.
2. С помощью клавиши 3 производится выбор необходимого режима с индикатором «будильник».
3. Первой и второй кнопками можно настроить часы для автозапуска. С помощью этих же элементов управления можно выбрать минуты.
4. Затем нажимается первая клавиша.

Отключение автозапуска

Если требуется отключить функцию автоматического пуска мотора, действия выполняются такие же, как и при ее активации. Курсор на экране брелока необходимо перевести в положение соответствующего индикатора (циферблата, снежинки или будильника) и нажать первую кнопку.

Дистанционный запуск

Управление запуском двигателя по команде:

1. Для пуска силового агрегата на коммуникаторе нажимается и удерживается первая клавиша. Элемент управления можно отпустить после воспроизведения двух мелодичных сигналов устройством. В подтверждение успешного автозапуска на экране коммуникатора отобразится значок с надписью «ЗПУС».
2. Если требуется остановить мотор, заведенный дистанционно, то на пульте сначала зажимается первая кнопка длительно, а затем «кликается» клавиша 4. Брелок издаст мелодичный сигнал.
3. Для продления времени работы мотора на пульте зажимается первая кнопка. Ее нужно удерживать до воспроизведения двойного сигнала, после чего элемент управления отпускается.

Настройка охранных функций

Управление охранными опциями сигнализации:

1. Для включения стандартного режима защиты со звуковым сопровождением кратковременно нажимается первая кнопка. Сработает сирена и внешние световые приборы автомобиля.
2. Активация бесшумной охраны производится длительным нажатием первой кнопки, а после звукового сигнала — кратковременным «кликом» на вторую клавишу.
3. Если требуется включить охрану на авто с заведенным двигателем, то нужно поднять ручной тормоз, открыть дверь и нажать на брелоке кнопку 2. Затем ключ извлекается из замка зажигания, запираются все замки и «кликается» первая клавиша.
4. При необходимости включить режим охраны без пульта надо убедиться в том, что зажигание отключено, а ручной тормоз поднят. Затем пользователь должен открыть дверь и вставить ключ в замок, провернуть его в положение «АСС». После этого три раза нажимается кнопка входа в сервисный режим обслуживания и водитель закрывает все замки. Автоматическая активация режима охраны произойдет через 20 секунд.
5. Если требуется отключить стандартную функцию защиты, используется вторая клавиша. Два раза сработают внешние осветительные приборы и сирена автомобиля.
6. При необходимости отключить режим охраны без пульта дверь машины нужно открыть ключом. Сирена начнет воспроизводить сигналы тревоги. Производится включение зажигания и ввод первого знака пароля, для этого используется сервисная кнопка. Количество нажатий должно соответствовать цифре. После этого ключ устанавливается в положение «Lock». Аналогичным образом производится ввод остальных цифр пароля.

Видео о настройках охранных функций

Канал «CrossoveR 159» в своем ролике рассказал о комбинациях кнопок для управления функциями сигнализации Старлайн Е95.

Настройка сервисных функций

Настройка сервисных опций автосигнализации:

1. Для проверки состояния сигнализации используется третья кнопка, нажатие должно быть кратковременным. Активация этой функции возможна как при включенном, так и при отключенном режиме охраны. После отправки команды сообщение с состоянием сигнализации, уровнем напряжения в электросети и температурой мотора отобразится на экране пульта.
2. При двойном нажатии на четвертую кнопку произойдет активация опции «Поиск».
3. Двойное нажатие на первую кнопку при включенной охране позволит отключить первый уровень контроллера чувствительности. Повторение этих действий приведет к полной деактивации датчика. Если требуется включить контроллер, первая кнопка нажимается еще раз дважды.
4. Для включения опции «Турботаймер» курсор на экране пульта нужно перевести в положение соответствующего индикатора и нажать первую кнопку. С помощью этой же клавиши производится выбор времени работы двигателя после отключения зажигания. При каждом нажатии этот показатель увеличивается на одну минуту. Чтобы активировать опцию после настройки, первая клавиша зажимается и удерживается до звукового сигнала.
5. Если требуется открыть дверь багажного отсека, сначала зажимается вторая кнопка до мелодичного сигнала, затем «кликается» первая.
6. Для входа в режим сервисного обслуживания сигнализации элемент управления под номером 2 нажимается и удерживается в течение четырех секунд. Если требуется выйти из меню, выполняются аналогичные действия.

Сопряжение мобильного устройства с сигнализацией

Включение режима синхронизации производится при отключенной охране транспортного средства:

1. Кнопка входа в сервисный режим обслуживания нажимается 12 раз. Делать это нужно при отключенном зажигании.
2. Ключ в замке проворачивается в «АСС». При успешном входе в сервисный режим система подаст 12 звуковых сигналов.
3. На мобильном устройстве включается опция Bluetooth и активируется функция поиска. Смартфон должен определить оборудование с названием «SLBLE». Это устройство нужно выбрать.
4. Затем начнется процесс привязки и сопряжения телефона с блоком управления сигнализацией.
5. В подтверждение успешного сопряжения сирена сигнализации начнет воспроизводить сигналы.
6. Зажигание в автомобиле отключается.

Источник: http://autodvig.com/alert/starlajn-e95-81838/

Технология Bluetooth Smart

Технология позволяет пользоваться устройством на Android или iOS для управления сигнализацией. Bluetooth Smart, даже при отсутствии сигнала сети сотового оператора, дает возможность пользоваться приложением StarLine.

С помощью Bluetooth Smart можно реализовать функцию «Свободные руки»: автомобиль снимается с охраны при обнаружении телефона владельца в зоне считывания. Радиус действия при этом можно настроить.

Радиоканал надежно защищен от сканирования любыми известными кодграбберами, к тому же технология обеспечит высокую скорость выполнения любых команд.

Источник: http://alanspb.ru/vidy/starline-e95.html

Скачать бесплатно инструкции в формате PDF

Сервисные мануалы для управления и настройкой сигнализации Старлайн Е95 можно загрузить по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации

Инструкция по установке

Инструкция по эксплуатации

Инструкция по установке

Схема подключения сигнализаций

Таблица программирования для систем

Источник: http://autodvig.com/alert/starlajn-e95-81838/

Сколько стоит сигнализация Старлайн Е95?

Купить сигнализации Старлайн Е95 в магазинах можно по таким ценам:

Наименование	Цена, руб
StarLine E95	14000
StarLine E95 2CAN	14700
StarLine E95 BT 2CAN+2LIN	14900
Цена актуальная для трех регионов: Москва, Челябинск, Краснодар.

Источник: http://autodvig.com/alert/starlajn-e95-81838/
