Токопроводящий клей для ремонта обогрева заднего стекла

Ремонт нитей обогрева заднего стекла

Почему повреждаются полосы обогрева на заднем стекле

Тонкие нити обогрева могут или перегореть от напряжения или повредиться под внешним воздействием. По каким причинам заднее стекло обогревается частями чаще всего?

1. Самый распространенный вариант — физические повреждения при транспортировке грузов. Положили что-то острое на заднюю полку в седане, везли что-то негабаритное в хэтчбеке, неаккуратно делали уборку или ремонт автомобиля. Нити очень тонкие и достаточно хрупкие — оборвать их просто.
2. Повредить обогрев могут неаккуратные действия при поклейке тонировочной пленки.
3. Перетирать нити может заводской резиновый уплотнитель или неаккуратно нанесенный клей уплотнителя. Это бывает редко, но случается — например, такая болячка есть у Opel Corsa.
4. Еще один вариант — когда нить не повреждается, но просто перегорает со временем. Вероятность такого эффекта зависит от качества самой нити и исправности электросистемы автомобиля.

Когда не работает обогрев заднего стекла, водители могут и попросту игнорировать проблему. Но это элементарно небезопасно в зимнее и осеннее время года. Так вы не только лишаете себя возможности осмотра через заднее стекло, оставаясь только с боковыми зеркалами, но даже можете остаться вовсе без стекла.

Продолжать использовать обогрев заднего стекла когда часть нитей перегорела, а часть работает, опасно. В таком случае возникает перепад температур и на сильном морозе стекло может попросту лопнуть. Если у вас тонировка, стекло повиснет на пленке. Но без нее стекло рассыпается, и способно ранить осколками!

Источник: http://etlib.ru/blog/1280-remont-nitej-obogreva-zadnego-stekla

Что влияет на безопасность движения?

Практически все системы обогрева относятся к электроприборам и особой надежностью они не отличаются. Но если не работает, подогрев сидений или руля, то такие неисправности влияют лишь на комфортабельность, и без них вполне можно обойтись.

А вот отсутствие обогрева заднего стекла и боковых зеркал может стать серьезной проблемой, поскольку в этом случае уже оказывается негативное влияние на безопасность движения.

С заледеневшими задним стеклом и боковыми зеркалами водитель полностью лишается обзорности происходящего позади автомобиля, а в таких условиях и до ДТП недалеко.

Также любое движение задним ходом без нормального обзора сзади – малоприятная, а зимой и опасная процедура, поскольку для оценки ситуации водителю нужно высовываться в окно и в этой не очень удобной позе контролировать движение.

Источник: http://autotopik.ru/remont/1413-ne-rabotaet-obogrev-zadnego-stekla.html

Как работает обогрев заднего стекла?

Все просто к заднему стеклу подходят провода, с напряжением в 12 Вольт. НА поверхности по бокам есть специальные, дорожки в которые и встраиваются эти провода. Дорожки идут вертикально вверх, это если можно так выразиться — «основная шина», всего их две справа и слева, в крайних точках.

А вот уже от них идут, тонкие (в 2 – 3 мм), горизонтальные полоски, которые разогревают само стекло, очищая его от запотевания, либо от снега зимой. Именно они и являются основным рабочим элементом всей конструкции.

Обычно их несколько десятков, примерно 20 — 40 в рабочей зоне, все зависит от класса автомобиля и размера его заднего стекла.

Конечно же любой электрический прибор контролируется предохранителем, который рассчитан на определенное напряжение и ампераж.

Источник: http://avto-blogger.ru/texchast/ne-rabotaet-obogrev-zadnego-stekla.html

Устройство системы обогрева

Практически у всех автомобилей системы обогрева схожи между собой. Вся конструкция отечественных и зарубежных легковых транспортных средств сводится к нескольким позициям: проводка, реле, нити и предохранители. Если знать принцип действия и схему установки каждой единицы, то в случае возникновения проблем восстановить работоспособность можно без трудностей.

На внутренней поверхности заднего стекла нанесены тонкие металлические полоски, которые могут проводить электричество. За счет этого и производится нагрев стекла, с его наружной стороны тает ледяная корка, снег. Внутренняя поверхность просыхает, благодаря чему стекло не запотевает. Вся система представлена следующими составляющими:

1. Нити прогрева – в зависимости от модели устройства их количество может быть разным.
2. Электрическими проводами – они подводят ток к элементам подогрева.
3. Предохранительным реле.
4. Кнопкой включения – она имеет сигнальный светодиод.
5. Предохранителем.

Большинство транспортных средств оснащено системой обогрева стекал, что позволяет убрать обледенение в зимние сезоны. Эта функция создает безопасные условия вождения.

При поломке обогревательного механизма не стоит садиться за руль зимой. Неисправность системы обогрева выявляется именно с наступлением холодов.

Первоначально требуется обнаружить причину, разработать оптимальный алгоритм ремонта, восстановить работоспособность оборудования. Этот процесс можно провести самостоятельно, не привлекая со стороны специалистов автосервиса.

Источник: http://infokuzov.ru/remont/ne-rabotaet-obogrev-zadnego-stekla

Daewoo Sens 2011, engine Gasoline 1.3 liter., 70 h. p., Front drive, Manual — electronics

Источник: http://drive2.com/l/578910190405944147/

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Источник: http://dustershop77.ru/kopilka-znanij/kuzov-i-salon/remont-nitej-obogreva-zadnego-stekla.html

Электрическая схема подключения обогревателя

Для успешной диагностики и ремонта системы обогрева заднего стекла автомобиля на профессиональном уровне необходимо знать электрическую схему подключения обогревателя и представлять принцип ее работы.

На фотографии представлена типовая схема подключения обогревателя заднего стекла автомобиля в бортовую электропроводку. Рассмотрим принцип ее работы.

Питающее напряжение с плюсовой клеммы аккумулятора через замок зажигания, и предохранители подается на выключатель обогревателя и на 30 (или 87) силовой контакт реле. Отрицательный вывод аккумулятора соединен с корпусом автомобиля, один из выводов нагревателя стекла тоже соединен с корпусом. При нажатии на клавишу включения обогревателя, напряжение подается на обмотку реле, реле срабатывает, силовые контакты замыкаются и соединяют выводы реле 30 и 87 между собой. Ток поступает на обогреватель, протекает через группу параллельно соединенных нитей и через корпус автомобиля возвращается на отрицательный вывод аккумулятора.

Источник: http://ydoma.info/avtomobil/avtomobil-obogrevatel-stekol-remont.html

Возможные неисправности и способы их устранения

Проверить все детали и узлы устройства обогрева можно собственноручно, имея небольшой опыт в ремонте автотехники. Ниже мы их рассмотрим более детально.

Источник: http://kalina-2.ru/remont-vaz/ne-rabotaet-zadnij-obogrev-stekla

Схема подключения

Обычно на нити обогрева заднего стекла подается напряжение аккумуляторной батареи через системы предохранителей, переключателей и реле по приведенной ниже схеме.

В некоторых моделях автомобилей подключение обогрева заднего стекла возможно только при заведенном двигателе. Для этого предусмотрено еще одно блокирующее реле. Предохранитель, установленный по цепи питания обогревателя, обычно имеет номинал более 15 Ампер.

Источник: http://voditeliauto.ru/poleznaya-informaciya/to-i-remont/obogreva-zadnego-stekla.html

Как найти обрыв нити обогрева заднего стекла

Ремонт системы обогрева заднего стекла на машине начинается с поиска конкретных мест неисправностей. Когда некоторые нити не работают, нужно четко понять, где произошел обрыв контактов, чтобы его исправить.

Проще всего найти поврежденные места металлических нитей подогрева на стекле когда на улице идет дождь или мороз. В таком случае достаточно включить обогрев заднего стекла и вы сразу увидите какие нити не греют. Однако это уже поздно. Контролировать исправность системы поможет мойка. Каждый раз после такой процедуры задействуйте обогрев для просушки, и как только увидите что подсыхает не везде одинаково, самое время воспользоваться другими доступными каждому способами.

Визуальная проверка на просвет

Данный метод удобен, когда повреждены одна-две нити и подходит для первоначального осмотра. Включаем фонарик (на телефоне или обычный) и подсвечивая стекло внимательно изучаем, где появилось повреждение. Отмечаем его маркером либо куском изоленты, малярного скотча. Метод хорош тем, что не требует никаких специальных навыков или инструментов. Но не позволяет обнаружить очень маленькие разрывы, потертости.

Осмотр с увеличительным стеклом

Можно считать модифицированной версией первого метода для случаев, когда обрыв является очень маленьким и найти его сложно. Возьмите увеличительное стекло (кстати, можно установить в виде приложения на смартфон) и осматривайте нити на разрыв. Минус этого и предыдущего способов поиска мест повреждения — сложно найти перегоревшую, но неповрежденную нить.

Проверка нитей с помощью мультиметра

Самый надежный и универсальный метод что позволить найти обрыв нити обогрева — воспользоваться мультиметром. Им можно искать в двух режимах — вольтметра и омметра. Это позволяет обнаружить даже мелкие разрывы.

Поиск обрыва тестером (вольтметром)

Чтобы найти повреждение дорожки обогрева заднего стекла в режиме вольтметра на мультиметре необходимо включить зажигание и систему обогрева. Включив прибор, выставляем режим измерения до 20В и один щуп меняем на зажим “крокодил”, чтобы зацепить на любую металлическую деталь, соединенную с кузовом (у хэтчбеков самое удобное место — петля багажника). Вторым щупом медленно ведем от одного края нити к другому. Так как нити параллельно подсоединены к двум питающим шинам, то с одного края напряжение у них всегда 0В, а с другого 12В.

Двигаясь щупом по исправной нити напряжение будет расти или убывать в интервале этих значений. В случае с оборванной нитью, напряжение с одного края всегда будет постоянным, а в месте обрыва произойдет резкий скачок — либо от 0В до 12В, либо наоборот.

Как проверить обогрев стекла мультиметром в режиме омметра

Этот метод такой же универсальный и точный, как предыдущий, но при этом не требует включения системы обогрева и запуска двигателя. Включаем мультиметр в режим омметра, цепляем один провод на массу (к кузову) и замеряем сопротивление в середине нити. Затем двигаем в сторону любого края. В том направлении, в котором сопротивление будет расти — и находится обрыв. Если сопротивление уменьшается — двигайтесь в другую сторону. В месте обрыва сопротивление резко уменьшится в несколько раз.

При поиске оборванных нитей обогрева заднего стекла с тонировкой, дабы ее не снимать, можно примотать к щупу мультиметра иголку. Аккуратно протыкая тонировку, попробуйте таким образом найти место обрыва.

Источник: http://etlib.ru/blog/1280-remont-nitej-obogreva-zadnego-stekla

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Источник: http://ydoma.info/avtomobil/avtomobil-obogrevatel-stekol-remont.html

Признаки неисправности

Главные признаки неисправности обогрева заднего стекла:

• не включается полностью;
• включается, но работают не все нити (наиболее распространенный случай);
• работает периодически.

Источник: http://voditeliauto.ru/poleznaya-informaciya/to-i-remont/obogreva-zadnego-stekla.html

Когда не стоит восстанавливать обогрев заднего стекла автомобиля своими руками?

Ремонт обогрева стекла является нецелесообразным в трех случаях:

• Если количество повреждений и разрывов нити слишком много. Например, когда повреждены практически все нити, еще и в нескольких местах, а разрывы большие. В таком случае шансы на успех серьезно уменьшаются.

• Если разрывы нити слишком большие. Тут единого мнения нет, но шансы на то, что вам удастся восстановить повреждения длиннее 5 и тем более 10 сантиметров, очень малы. К тому же сильно большие восстановленные участки негативно скажутся на функционировании зимой, когда вы включите систему, чтобы убрать наледь. На восстановленных местах нагревание будет в несколько раз сильнее и такой перепад может привести к тому, что стекло лопнет.

• Если для ремонта поврежденных нитей Вам нужно снимать тонировку, особенно когда обрывов много. При демонтаже тонировки вы можете повредить нити еще больше и восстановить их целиком будет невозможно.

Все вышеуказанные советы можно считать исключительно рекомендательными и вы всегда можете испытать свои силы в этих тяжелых случаях. Однако, иногда, действительно проще заменить стекло целиком, а не тратить время и средства на поиски, и на ремонт. Так как набор для ремонта нитей обогрева заднего стекла тоже стоит денег.

Источник: http://etlib.ru/blog/1280-remont-nitej-obogreva-zadnego-stekla

Восстановление нагревающихся полос

Итак, не работает обогрев заднего стекла, что делать и с чего начинать ремонт. Первым делом нужно обзавестись качественным ремонтным комплектом для восстановления электрических нитей. Приобрести его можно в любом автомагазине или на авторынке по вполне приемлемой цене, но не дешевле трех сотен рублей. Слишком дешевые наборы имеют низкое качество материалов и попросту могут не решить проблемы.

Источник: http://kalina-2.ru/remont-vaz/ne-rabotaet-zadnij-obogrev-stekla

На стекле остаются полосы

Это наиболее популярная неисправность. Проблема связана с обрывом нитей, которые нанесены на стекло. Данную неисправность можно диагностировать по полосам на стекле после включения системы.

Нити, установленные на заднем стекле, отличаются малой прочностью. И если на них хоть немного воздействовать механически, то понадобится ремонт нитей обогрева заднего стекла.

Источник: http://fb.ru/article/322280/remont-nitey-obogreva-zadnego-stekla-svoimi-rukami-poshagovaya-instruktsiya-ustroystvo-i-otzyivyi

Ремонт обогрева своими руками

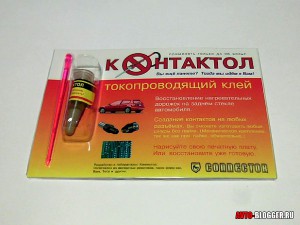

Помню далекие времена, когда это было практически не реально! Сейчас же до чего техника дошла – можно купить ремкомплект заднего стекла, именно для восстановления этих узких полосок. Я так подозреваю что там какой-то металлизированный состав, либо краска – но называется он токопроводящий клей.

Такой клей выдерживает температуры от – 60 до + 100 градусов Цельсия. Именно его нам и нужно купить. Единственное что хочется вам сказать – не берите самый дешевый состав, сейчас по-моему это около 150 – 200 рублей, возьмите немного подороже около 300 – 400 рублей, такие составы работают намного дольше.

Теперь собственно инструкция к восстановлению:

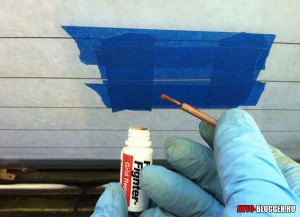

• Для начала нужно немного, повторяю немного – зачистить краешки полоски в местах обрыва. Нужно удалить нагар и прочий налет, который образуется на стекле. Для этого идеально подойдет наждачная бумага «нулевка», буквально пару движений и готово.
• Протираем спиртом, убираем весь налет.
• Теперь берем скотч, и наклеиваем по бокам полоски, в ее толщину. Скотч не должен закрывать полоску, но и не должен отходить от нее на большое расстояние именно по ширине нитки, чтобы не было зазоров.
• Дальше берем наш состав, «токопроводящий клей». У него либо есть шприц, либо специальная кисточка. Начинаем закрашивать место, которое мы подготовили. Сколько слоев накладывать будет написано в инструкции. Так стоит отметить нужно зайти на рабочие участки полосы на 1 сантиметр вправо и влево.

• Теперь нам нужно чтобы состав высох. Снимайте скотч и ждите. Обычно достаточно около 24 часов. НО НЕ РАНЬШЕ! После этого включаем и проверяем работоспособность, все должно работать.

Вот собственно и все, такая не сложная инструкция. Сейчас смотрим видео версию.

НА этом заканчиваю, читайте наш АВТОБЛОГ

(9 голосов, средний: 4,22 из 5)

Источник: http://avto-blogger.ru/texchast/ne-rabotaet-obogrev-zadnego-stekla.html

Особенности устройства подогревателя зеркал

Обогрев боковых зеркал заднего вида – еще одна система, влияющая на безопасность движения, хотя и не в такой значительной степени, как аналог для заднего стекла. Поэтому он пока считается опциональным оборудование, которое встречается далеко не на всех авто.

Отметим, что это не отдельная система, а дополнительная. По сути, она состоит только из токопроводящих полосок, нанесенных на специальную подложку, которая закрепляется с внутренней стороны зеркала.

Подключается подсистема к цепи питания обогрева стекла и включаются в работу они совместно.

Наличие подогревателя зеркал несколько облегчает выявление причины неисправности. Все очень просто – если одновременно не работают оба устройства – поломку следует искать в предохранителях, реле и клавише управления.

А вот когда не работает только один из подогревателей – проверяется проводка к ним и места ее соединения и токопроводящие полоски.

Источник: http://autotopik.ru/remont/1413-ne-rabotaet-obogrev-zadnego-stekla.html

Как найти обрыв

Нить – это лента с сопротивлением 10 Ом. В разных местах напряжение будет разным. В первой точке напряжение составит 12 В, в третьей – 6 В, в пятой – 0 В. Если не знать, какая из нитей повреждена, ее легко отыскать. Для этого меряют напряжение посередине каждой полосы. Если нить оборвана, то напряжение будет либо 12 В, либо 0. Следовательно, обрыв слева или справа.

Источник: http://fb.ru/article/322280/remont-nitey-obogreva-zadnego-stekla-svoimi-rukami-poshagovaya-instruktsiya-ustroystvo-i-otzyivyi
