Установка ксенона на ваз 2107

Информация по цоколям ламп на ВАЗ 2107 Жигули. Лучшие предложения по ксенону и биксенону на ВАЗ 2107 Жигули

Стандарты или можно ли ставить ксенон на автомобиль в России

Ксеноновый свет появился в России относительно недавно, но уже успел завоевать миллионы поклонников. Это и не удивительно, ведь лампы с ксеноновым газом потребляют меньше энергии и светят намного ярче, чем галогенки, что положительно влияет на управление автомобилем в ночное время суток. Если ксенон в фарах стоит с завода, то нет никаких проблем и претензий со стороны закона, а вот со случаями, когда владельцы устанавливают лампы с ярким светом самостоятельно есть некоторые ограничения. О них надо сразу узнать перед тем, как приступать к реализации задумки.

С момента появления ксеноновых ламп, количество автомобилей с таким светом стало увеличиваться в геометрической прогрессии. Причем этот ксенон многие владельцы стали устанавливать в автомобили самостоятельно, что послужило причиной возникновения аварийных ситуаций по причине не правильной установки или ослепления встречных водителей. Ксеноновые лампы излучают очень яркий свет, который соизмерим со сварочной дугой, поэтому неправильное его применение приводит к возникновению аварийных ситуаций.

На основании таких последствий в России был принят запрет на самостоятельную установку ксенона в фары, которые не предназначены для газоразрядных ламп. С тех пор количество машин с ярким светом уменьшилось, однако некоторых все же не пугают штрафы, так как качественное освещение дорожного полотна им кажется важнее. В России установка ксенона в штатную оптику автомобиля, для которого он не предназначен, запрещена, и преследуется законом. Если водителя остановит сотрудник ГИБДД, то с высокой вероятностью за такую переделку придется не только заплатить штраф, но еще и вернуться к прежнему свету.

Ксенон и биксенон — какие отличия

Приняв решение установить ксенон на ВАЗ 2107, возникает вопрос, что лучше ксенон или биксенон и чем они отличаются? Биксенон — это и есть ксенон, только дополнительно оснащенный механизмом переключения дальнего и ближнего света. В отличие от галогеновых ламп, где переключение дальнего и ближнего света реализуется за счет переключения 2-х спиралей, расположенных внутри одной лампы, в ксеноновой лампе имеется одна камера с газом, который и создает яркое излучение. Для переключения ближнего и дальнего света колба располагается в специальной оболочке с подвижной шторкой. Эта шторка в зависимости от включения ближнего или дальнего света, перемещается в одну и другую сторону.

На ВАЗ 2107 можно установить не только ксеноновые лампы, но и биксенон, однако для этого понадобится комплект билинз. Роль переключателя между ближним и дальним светом играют биксеноновые линзы, имеющие встроенную шторку, посредством которой происходит переключение. Если собираетесь устанавливать газоразрядные лампы вместо галогеновых, то выбрать лучше ксенон с линзами. Линзы не только предназначены для переключения света, но еще и для фокусирования света на дорожном полотне. Свет с линзами является правильным, и не рассеивается по всей фаре, ослепляя встречные машины. Именно ксенон с линзами и рекомендуется выбрать для установки в штатную оптику ВАЗ 2107.

Устанавливаем ксенон на семерку своими руками

Установить линзы на ВАЗ 2107 на порядок сложнее, чем заменить галогеновую лампу на биксеноновую, но именно этот вариант рекомендуется выбрать для реализации. Этот способ хотя и более сложен в реализации, и требует демонтажа блок-фары с автомобиля, но при этом именно он дает правильный пучок света. Ведь вероятность ослепить встречных водителей с линзами намного меньше, чем при установке ксеноновых ламп вместо штатных.

Как закрепить блок розжига

Устанавливая ксенон или биксенон, понадобится установить блок розжига. Это маленький короб, посредством которого происходит увеличения напряжение с 12В до нескольких тысяч вольт. Это напряжение нужно для создания искры, посредством чего происходит воспламенение газа в колбе. Блок розжига крепится в подкапотном пространстве недалеко от расположения фары. На каждую лампу используется один блок розжига.

Закрепить блок можно посредством саморезов. После установки, к нему необходимо подключить биксенон. От блока отходят два провода с соответствующими штекерами, поэтому никаких трудностей с подключением не возникает.

Как установить ксеноновые лампы

Если в штатную фару устанавливается биксенон, тогда реализуется это путем выполнения следующих действий:

1. Вместо галогеновой лампы установить биксеноновую, которая имеет продолговатую конструкцию цоколя. В цоколе находится механизм, посредством которого происходит перемещение шторки (переключение ближнего и дальнего света).
2. После установки лампы в отражателе, установить на место защитный чехол блок-фары не получится, поэтому понадобится в нем проделать отверстие соответствующего диаметра.
3. Через отверстие пропустить провода, и закрепив их резиновым уплотнителем, подключить к блоку розжига.

На этом процедура установки биксенона на семерку завершена. Доказать присутствие в фаре ксенона сотрудник ГИБДД сможет только после того, как откроет капот. Если эксплуатируется автомобиль по сельским местностям, то такой способ улучшения света является самым дешевым и простым в реализации.

Более дорогой метод — установка ксеноновых линз. Монтаж их на семерку выполняется в следующей последовательности:

1. Снять блок фару, и разобрав ее, прибегнуть к полировке рифленого стекла. Это нужно для того, чтобы свет от линзы фокусировался на дорожном покрытии, а наличие рифления на стекле способствует его рассеиванию по всему периметру фары.
2. Удалить штатный дефлектор, для чего понадобится поработать пилочкой по металлу, так как крепится он при помощи заклепок.
3. Установить линзу, закрепив ее на отражателе фары. Между линзой и отражателем располагается силиконовая прокладка, которая идет в комплекте.
4. С обратной стороны линза фиксируется при помощи гайки, которую следует хорошо затянуть, иначе в процессе эксплуатации они может ослабнуть, что приведет к разбалтыванию.
5. Отполированное стекло необходимо установить на место, посадив его на герметик, который обеспечит качественное соединение.
6. Установить лампу внутрь линзы. На линзу можно установить накладку «ангельские глазки», которая используется в качестве габаритов или дневных ходовых огней. Установка накладки не обязательна, так как в качестве габаритов можно использовать штатную лампу, однако с «глазками» автомобиль смотрится интереснее, да и стоят они пустяки, по сравнению с линзами или ксеноновыми лампами.

После установки лампы, останется последний штрих — это подключение. Никаких переделок в проводке делать не понадобится. Для этого к штекеру штатного кабеля, который подключался к галогеновой лампе, подсоединяется специальный кабель для запитывания ксеноновых ламп и механизма переключения. Схема подключения прилагается совместно с кабелем, поэтому здесь не возникает никаких трудностей.

Проверка и настройка ксенона

После установки ксенона в обе фары, понадобится не только проверить исправность работы, и удивиться качеству света, но еще и настроить свечение. Хоть установка газоразрядных ламп на ВАЗ 2107 и занимает много времени, но все же после нее понадобится обязательно произвести настройку или регулировку свечения. Если этого не сделать, то вы рискуете слепить встречных водителей, особенно перегрузив автомобиль.

Это интересно! Чтобы не слепить линзованным ксеноном встречных водителей, рекомендуется настроить работу корректора фар. Многие для этого даже переделывают штатный гидрокорректор под электрический. При перегрузе автомобиля, отражатель фары следует опускать максимально вниз.

Установка ксенона в противотуманки

Многие думают, что если установить ксенон в штатную оптику семерки, то можно получить штраф, а установив газоразрядные лампы в туманки – можно избежать такого нарушения. Ксеноновая лампа в противотуманки может быть установлена, но это не самый лучший вариант. Объяснения для этого следующие:

1. Противотуманки имеют рифленое стекло, поэтому как бы они не были опущены вниз, они будут слепить встречных водителей.
2. Туманки не обеспечивают такое освещение дороги, как головная оптика. Устанавливая ксенон в противотуманки, вы не только в пустую выбрасываете деньги, но еще и создаете аварийную ситуацию на дороге.
3. Оптика противотуманок не рассчитана на работу с инертными лампами, которые нагревают стекло до высоких температур, поэтому не исключается скорый выход из строя туманок.

Однако это не касается тех случаев, когда покупаются готовые противотуманные фары со встроенными ксеноновыми лампами. Они отличаются от обычных туманок тем, что комплектуются встроенными линзами, поэтому могут применяться не только во время непогоды, но еще и в качестве головного освещения автомобиля.

Выводы что лучше выбрать для установки на ВАЗ 2107

Сравнивая все плюсы и минусы установки ксенона на ВАЗ 2107, необходимо сделать следующие выводы:

1. Семерка хотя и не предназначена для работы с ксеноновым светом, но при этом его установка возможна, хотя и преследуется законом. Чтобы оставаться человеком, и не слепить встречных водителей, рекомендуется ставить только линзованный ксенон или биксенон с корректором. Вы исключите создание аварийной ситуации на дороге.
2. Биксенон устанавливать не всегда целесообразно, если только вы не планируете ездить на автомобиле по проселочным дорогам, где встречные автомобили встречаются крайне редко.
3. В штатные противотуманки ставить лампы ксеноновые не рекомендуется. Если выбирается вариант использования ксенона в противотуманках, то для этого рекомендуется покупать готовые туманки со встроенными линзами.

Опираясь на рекомендации и инструкцию по установке ксенона на ВАЗ 2107, можно для себя сделать соответствующие выводы, и принять правильное решение.

Источник: http://provaz07.ru/tyuning/ustanovka-ksenona-na-vaz-2107.html

Категории товара

Главная → Ксенон комплекты для ВАЗ (Lada) → Ксенон комплекты для ВАЗ (Lada) 2107 → Комплект ксенона для ВАЗ (Lada) 2107 1 поколение Седан (1982-2012)

Источник: http://autozs.ru/xenon?product_id=60116

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

• источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
• устройство розжига;
• комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Маркировка ксенона

Маркировка газоразрядных устройств может быть 5000К, 6000К и т. д. Этот параметр определяет цветовую температуру, то есть яркость и оттенок свечения лампочки. Если маркировка устройств составляет 4300К, то свет будет более белым и иметь желтоватый оттенок. Использование таких источников актуально в ПТФ и головной оптике. Они более эффективны при езде по мокрому дорожному полотну.

Устройства, рассчитанные на 5000К, обладают белым цветом свечения. Их мощность выше, а сам свет более приятен для восприятия человеческим глазом. Лампочки на 6000К обладают голубым оттенком и в результате низкой светоотдачи уступают предыдущим вариантам по мощности. Тем не менее, этот тип устройств более популярен среди наших соотечественников. Штатно при производстве авто компании устанавливают ксеноновые лампы, рассчитанные на 4200-5000К.

Канал AvtoGSM в ролике распаковал и сделал краткий обзор комплектации ксенона от производителя Шоу-Ми.

Какой ксенон лучше?

Не факт, что дорогой комплект газоразрядных лампочек будет функционировать качественно и эффективно. При покупке блока розжига также рекомендуется обращать внимание на стоимость.

Надо выбирать устройство, соответствующее техническим параметрам машины. Например, если автомобиль не оборудован модулем для контроля напряжения лампочек, то бессмысленно покупать ксенон с «обманкой». Это никак не повлияет на качество его работы.

Нецелесообразно приобретать тонкие блоки розжига, называющиеся «слим», если в моторном отсеке много места для монтажа стандартного устройства. Стоимость таких «девайсов» более высокая. А если блок дешевый, то как правило, он изготовляется из низкокачественных материалов, сборка также оставляет желать лучшего.

Наиболее популярные производители ксеноновых ламп

Изготовители газоразрядных источников освещения, положительно зарекомендовавшие себя среди потребителей:

Канал Test Lab рассказал о нюансах, которые позволят отличить оригинал ксенона Осрам от подделки.

Источник: http://roomavto.ru/novosti/ksenon-2107.html

Биксенон

Если у вас стоит цоколь H4, Вы можете поставить 1 комплект биксенона. Он сразу идет на ближний и дальний свет. Для вас мы отобрали самые популярные комплекты.

• Биксенон Sho-Me
• Биксенон MTF-Light

Источник: http://avto-xenon.ru/xenonvar-315

Устройство блок-фар ВАЗ 2107

Передние фары на ВАЗ 2107 – это пластиковые короба с лицевой стороной из стекла или прочного прозрачного пластика.

Стеклянные фары не царапаются и дают лучший, более сфокусированный световой поток. Но стекло легко бьется при ударах камней и физическом воздействии. Пластик же отличается меньшими фокусирующими свойствами и царапается. Зато он обладает большей прочностью на излом и мелкие камни неспособны повредить его. Именно за это многие автовладельцы предпочитают фары из пластика.

Внутри блок-фары находится осветительная 12-вольтовая лампа с двумя нитями ближнего и дальнего света, лампа габаритных (стояночных) огней и лампа указателя поворота. Последняя предназначена также для аварийной сигнализации.

Лампы вставлены в патроны, а позади их имеется отражатель, фокусирующий свет и направляющий луч на дорожное полотно.

Блок-фара ВАЗ 2107 имеет важную деталь – гидрокорректор. При большой загрузке передняя часть автомобиля, а с ней и луч фар, задирается вверх. Гидрокорректором осуществляется изменение вертикального угла установки фары, что позволяет подкорректировать угол светового потока и направить его вниз на полотно.

Тыльная сторона блок-фары имеет крышку, которая используется для замены перегоревших ламп.

Источник: http://avtonomnaya-gazifikaciya.ru/priora/biksenon-na-vaz-2107.html

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

• комплект ламп;
• канцелярский нож либо ножницы;
• отвертка с крестовым наконечником;
• пластиковые хомуты;
• дрель с фрезой на 25 мм;
• комплект гаечных ключей.

Схема установки ксенона

Процесс монтажа и подключения осуществляется так:

1. Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка. Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима.
2. Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать. При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек.
3. Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига.
4. Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см.
5. После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами. Важно, чтобы электроцепь питания была не внатяжку.
6. При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи. Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило. Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

1. Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.
2. Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
3. Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
4. Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.

Схема подсоединения ксенона к штатной проводке

Источник: http://roomavto.ru/novosti/ksenon-2107.html

«Светодиодный» тюнинг фар ВАЗ 2107 своими руками

Для «семерки» можно легко найти, купить и установить нестандартные блок-фары или отдельные осветительные элементы. Самое дешевое решение – установка светодиодов вместо стандартных ламп или в дополнение к ним. Это позволяет преобразить внешний вид автомобиля при минимуме затрат.

Тюнинг задних фонарей ВАЗ 2107 также часто производится посредством смены лампового освещения на светодиодное.

Для тюнинга светодиодами понадобятся:

• резисторы;
• панель или короб для монтажа осветительных элементов (светодиодов);
• дрель;
• сверло;
• герметик;
• провода;
• светодиоды.

Короб или панель необходимо подогнать под размер фары и насверлить установочные отверстия под светодиоды. В зависимости от количества и параметров используемых светодиодов, для обеспечения необходимого сопротивления цепи в нее последовательно включают резисторы. Номинал резисторов подбирается индивидуально. Герметик используется для крепления светодиодов в отверстиях.

Важно: при подключении светодиодов необходимо учитывать полярность.

Кроме оригинального внешнего вида, тюнинг светодиодами имеет другие преимущества:

• низкая мощность и, как следствие, небольшая нагрузка на бортовую сеть;
• долговечность и надежность;
• рассеянный свет, не ослепляющий других участников движения.

Если позволяет бюджет, можно произвести тюнинг фар ВАЗ 2107, заменив штатные блоки на готовые тюнингованные изделия. Преимущество такого решения: прекрасный дизайн и отличное качество при минимальных затратах времени.

Источник: http://avtonomnaya-gazifikaciya.ru/priora/biksenon-na-vaz-2107.html

Ксенон в противотуманные фары

В противотуманные фары вы можете поставить любой из этих комплектов ксенона. На странице собраны лучшие и самые актуальные предложения по комплектам ксенона. Можете не сомневаться, что тут представлены лучшие варианты ксенона. Остальные варианты вы можете посмотреть в разделе «Комплекты ксенона».

• Ксенон Sho-Me
• Ксенон MTF-Light Slim Line
• Ксенон MTF-Light с лампами Philips
• Ксенон MTF-Light с обманкой

Источник: http://avto-xenon.ru/xenonvar-315

Лада 2107 › Бортжурнал › Би-ксеноновые линзы ВАЗ 2107

Доброго времени суток!

Итак, моя первая запись в блоге. Хочу поделиться своим опытом по установке би-ксенононовых линз в штатную оптику Семерки.
Последнее время эта тема начала активно набирать популярность и я решил не оставаться в стороне, и на своем опыте испытать, что же из этого получится.
Не могу сказать, что меня сильно не устраивало штатное головное освещение — в целом, отражатели в фарах были в хорошем состоянии и света вполне хватало. Но здесь, куда большую роль сыграло то, что хочется выделиться в потоке необычным и ярким внешним видом.

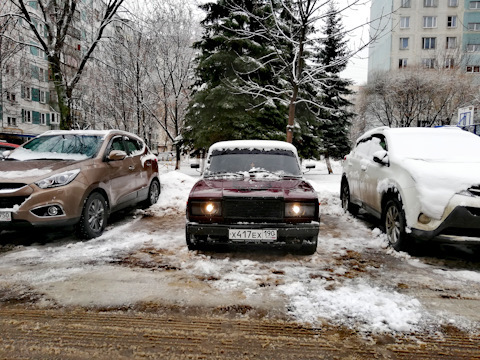

Из предыстории: Семерка куплена была не так давно в качестве второго автомобиля, который не особенно жалко и на котором с минимальными затратами можно будет передвигаться каждый день. Это уже не первая моя Классика, поэтому знаю, что автомобиль довольно таки надежный (при наличии прямых рук конечно) и простой в обслуживании и эксплуатации.
Однако лично мне не нравится то, что в потоке Классику с заводской внешкой мало кто уважает — очень часто подрезают, сигналят и т.д. (прошу сейчас не грешить на прокладку между рулем и сиденьем)… И именно по этой причине сразу же после покупки авто были установлены «обвесы» в виде спойлера, фендеров, губы, прямотка, тонера, литья и прочего. Возможно, кто то скажет, что это колхоз, но машину я делал «под себя» и лично мне нравится. К тому же, на дороге к такой машине другие участники дорожного движения стараются по возможности не приближаться, зачастую попросту шарахаясь в сторону при одном ее виде – кто его знает, чего от тазика ожидать можно!

Однако сейчас не об этом. Совсем недавно на просторах интернета я наткнулся на такое вот явление как линзы в штатное головное освещение и загорелся этой темой. Прочитав несколько статей различных авторов на форумах и Драйве я решил, что все-таки, будет лучше все выбирать «в живую» и «на месте» для того, чтобы была возможность самостоятельно оценить качество и цены на необходимые детали. Для этого решено было съездить на рынок автозапчастей Южный порт (м. Кожуховская, МСК).

В первую очередь необходимо было найти гладкие стекла фар, так как не было никакого желания полировать родные или покупать в интернете комплект пластиковых за 2500р (считаю эту цену просто неадекватной). Не могу сказать, что найти их очень просто — по рынку побродить пришлось, однако, в результате были куплены гладкие стекла по 500р за штуку (тоже, конечно, не дешево — родные то вдвое дешевле продаются, но что поделать).

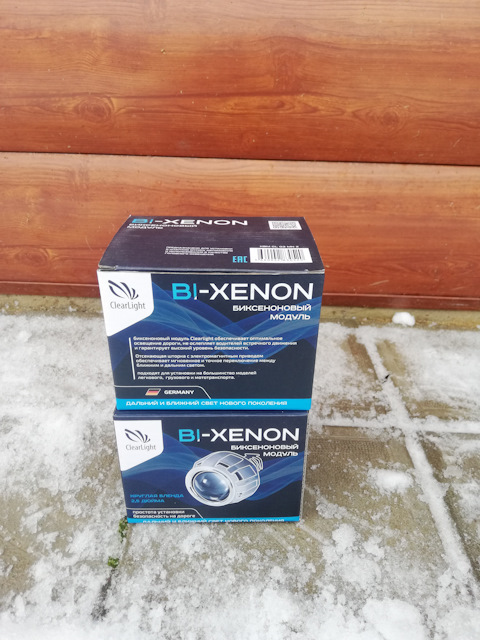

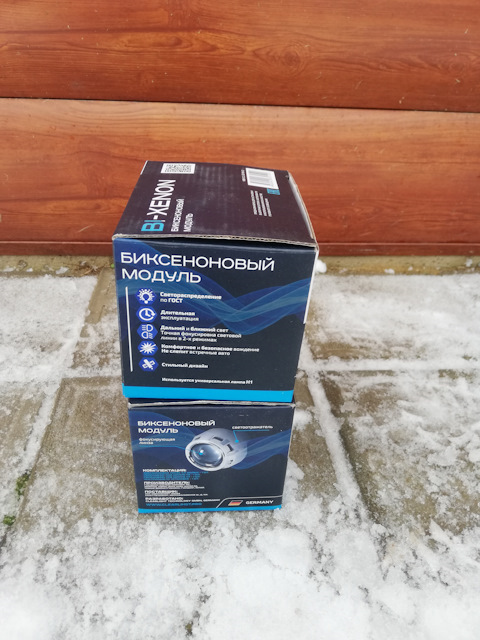

Далее уже начал изучать ассортимент линз, сравнивать цены, советоваться с продавцами. В результате этого, дешевые варианты менее 2000р за комплект отпали сами собой. К тому же, изначально, я планировал купить линзы с «ангельскими глазками», но затем все-таки решил, что чем меньше может сломаться в китайских линзах, тем будет лучше. Так сказать, проще — надежнее. По этому, в результате, я и остановил свой выбор на обычных линзах размером 2,5 bi-xenon Clear Lite, которые продавались за 3000р комплектом и которые мне удалось выторговать за 2500р + 2 светодиода для габариток в подарок. Остальное — чёрную краску, тонировочный лак для поворотников, герметик и еще чего-то по мелочи купил в магазине Грант рядом с домом, так как там оказалось немного дешевле, чем на рынке. Про качество линз могу сказать, что исходя из внешнего вида, оно среднее. То есть придраться особенно и не к чему, но чувствуется, что это Китай. Отражатель металлический — то ли алюминий, то ли сплав. Не слишком качественный опять же, но при довольно сильной затяжке гайки с резьбой ничего не произошло. Остальное покажет время и эксплуатация.

Надолго установку линз решил не откладывать и уже в этот же день снял фары и срезал с них родные стекла. На удивление, последнее оказалось довольно просто — сначала срезал герметик канцелярским ножом по кромке, затем между пластиком фары и стеклом, после чего само стекло подцепил отверткой и демонтировал (герметик был заводским). Разобрав фару, демонтировал из отражателя экран лампы, без варварства, аккуратно высверлив клепки 3 мм сверлом. В образовавшиеся дырки, пардон, технологические отверстия поставил для красоты новые клепки на 4.0 мм. После этого начал примерять линзы. В целом, линза без проблем вставала в штатные посадочные места под лампу h4. Однако заметил такую особенность, что при максимально закрученных положениях регулировки фар, то есть, когда отражатель находится максимально близко к защитному стеклу, линза немного выпирает и не позволяет установить стекло до конца, упираясь в него (между стеклом и самой фарой появляется зазор около 5-7мм). В целом, полагаю, что в этом бы не было ничего критичного, ведь вероятность того, что регулировки будут закручены до упора крайне мала. Но на тот момент я еще не знал, как именно потребуется настроить направление линзы, а точнее отражателя фары, поэтому пришлось убрать силиконовую (толстую) прокладку линзы и немного обрезать болгаркой выступ внутри отражателя, на который крепится линза для того, чтобы немного утопить ее [линзу] вглубь. После этого немного подогнул пассатижами металлическую пластину-переходник из комплекта би-линз (по форме она стала не плоской, а начала напоминать полусферу) для того, чтобы линза в отражателе крепилась жестко и не болталась. Более никаких «доработок напильником» не потребовалось.

Источник

Источник: http://glass-prom.ru/kak-ustanovit-biksenon-na-vaz-2107-svoimi-rukami/

Установка / подключение биксенона своими руками

Сегодня мы хотим Вам рассказать как установить и подключить биксенон на автомобиль своими руками. Все можно выполнить в гаражных условиях, нужно только придерживаться несколько простых рекомендаций.

Прежде, чем приступать к работам по установке би ксенона, нужно усвоить несколько простых правил, которые являются обязательными для выполнения:

1. Нельзя прикасаться к проводам, HID лампам и балластам, ни до, ни после их включения, и уж тем более их нельзя трогать в рабочем режиме. Все дело в том, что балласт, во время запуска генерирует напряжение в размере двадцати трех тысяч вольт, которое может пробить не в световые элементы, а в тело человека, так как оно более близко по массе кузову машины.

2. Включение и выключение ламп нужно производить строго по необходимости. Все дело в том, что частые такие процедуры, приведут к преждевременному выходу системы из строя.

3. Если обнаружено повреждение хотя бы одного элемента система, или вся система в целом стала работать со сбоями, ее нужно либо полностью заменить – что дорого, или обратиться за ремонтом в специализированный сервисный центр, что более резонно при таких обстоятельствах. Если продолжить эксплуатировать неисправную систему би ксенона, высока вероятность возникновения пожара.

4. Если во время движения, освещение резко погасло, то следует остановиться, выключить систему освещения, потом снова включить. Если би ксенон загорится – значит, случайный сбой, если нет – то вам прямая дорога в сервисный центр.

5. Регулировка фар должна проходить очень тщательно, так как яркость света би ксенона выше яркости света штатных осветителей. Если вы раньше никогда не регулировали фары, то лучше обратитесь за этой услугой к профессионалам, стоит она совсем не дорого.

Видео. Установка биксенона на ВАЗ своими руками

Стоит отметить, что на нашем сайте уже есть публикация про установку ксенона на автомобиль своими руками.

Какие меры безопасности при работе с би-ксеноновым оборудованием?

Системы би ксенонового освещения – это высоковольтные электрические приборы, работа с которыми сопряжена с высоким риском для здоровья человека.

В связи с этим, настоятельно рекомендуем ознакомиться с ниже следующими правилами безопасности:

1. Если HID лампа или балласт были повреждены, то ни в коем случае не устанавливайте такой комплект, просто выбросите его.
2. Не стоит производить установку комплекта, в котором повреждена проводка, блок розжига или другой электрический элемент.
3. Ни в коем случае нельзя проводить установку грязными и уж тем более мокрыми руками, так как такие условия повышают вероятность поражения электрическим током.
4. Каждое электрическое соединение должно проходить тщательнейшую процедуру проверки.
5. Нельзя прикладывать слишком сильные физические усилия к лампам системы, а также допускать их загрязнения или появления на них царапин.
6. Чтобы переместить оборудование возьмитесь за корпус, ни в коем случае не хватайтесь за провода и тем более не тягайте оборудование за них.
7. Ни в коем случае не включайте систему би ксенона в разобранном или полу разобранном состоянии.
8. Если во время работ вы прикоснулись к колбе лампы, то сразу же проведите обезжиривание места прикосновения.

Когда можно устанавливать би ксеноновую систему освещения?

На самом деле, есть только одна причина, по которой данная система может не иметь возможности установки в транспортное средство – лампа не помещается в фару. Стандартные размеры лампы составляют пятьдесят шесть миллиметров длины посадочной колбы и пятнадцать миллиметров диаметра лампы.

Стоит отметить, что иногда лампу можно немного доработать, но по этому вопросу лучше консультироваться с продавцом.

Ложные неисправности системы би ксенонового освещения

Некоторые ситуации, которые первоначально кажутся неисправностями, таковыми на самом деле не являются.

Чтобы не выкинуть рабочий комплект оборудование, рекомендуем ознакомиться со списком лжеполомок би ксеноновой системы освещения:

1. Заметна незначительная разница в силе свечения правой и левой лампы. Стоит отметить, что согласно заводским стандартам, допускается отклонения от нормы до 500 Кельвинов, причем как вверх, так и вниз.
2. Явно заметно изменение цвета после включения лампы, причем происходить это может за достаточно короткий промежуток времени.
3. Шум от балластов является вполне нормальным явлением, ведь для генерации необходимого напряжения он работает с частотой в четыреста герц.
4. Если у вас не сразу загораются лампы, после быстрого включения и выключения, то не стоит переживать, это наоборот свидетельствует о том, что защиты от пробоя электрическим током работает в штатном режиме. Просто подождите несколько секунд после выключения, и все заработает в штатном режиме.

Как подключать систему биксенона правильно?

Для того, чтобы правильно подключить систему би ксенонового освещения, нужно сделдовать четкой инструкции, которую вы можете найти ниже?

1. Подключаем к системе электропитания только правую сторону.
2. Включаем ближний свет. Если фара горит, но не переключается на дальний свет, то следует вытащить диод и переставить его наоборот, как это сделать вы можете понять по направлению белой стрелочки, которая всегда есть на его поверхности.
3. Если указанная выше манипуляция не помогла, то следует полностью демонтировать диод и попробовать поставить его заново. Если заработало – значит все хорошо, если нет – неисправен диод или вы опять допустили ошибку в установке.

Левая сторона подключается аналогично правой стороне, никаких изменений в процессе работы не предполагается.

Как понять, что подключение произведено неверно?

Как уже говорилось ранее, биксеноновые системы – это высоковольтное оборудование, которое требует очень тщательного подхода к своей установке. Чтобы сразу выявить ошибки, вам стоит ознакомиться с симптомами неверного подключения.

На самом деле симптом только один, не считая полного не функционирования системы – несоответствие положения рычага света, яркости освещения. То есть, в положении рычага «ближний» — загорается дальний, а в положении «дальний» — загорается ближний. Исправить это очень просто – просто перекрутите диод в обратном направлении.

Как проверить рабочие характеристики системы биксенонового освещения?

После того, как система би ксеноновых фар установлена, нужно проверить ее нормальную работоспособность.

1. Заводим двигатель и включаем фары.
2. Проверяем переключение между дальним и ближним светом. Если переключение происходит с серьезной задержкой – сбоит система розжига ламп.
3. Проверяем цветовую температуру ламп. Допускается погрешность в пятьсот Кельвинов.

После того, как все проверено, проводим, в случае необходимости, регулировку фар автомобиля.

Напомним, что в предыдущей статье мы рассматривали как установить и подключить магнитолу своими руками. Выполнить всю работу можно в гаражных условиях, нужно только придерживаться наших рекомендаций.

Небольшие советы по эксплуатации биксенонового освещения

1. Помните главное правило безопасности – никогда не прикасаться к оборудованию во время его работы. Двадцать три тысячи вольт хранят в себе смертельную опасность.

2. Сначала заводим двигатель, потом включаем ксенон. Если сделать в обратной последовательности, высока вероятность выхода из строи системы освещения.

3. Никогда не щелкайте фары просто так, это снизит срок их эксплуатации, причем весьма значительно.

4. Обязательно держите фары в чистом состоянии, так как грязь может рассеивать свечение, что в свою очередь может слепить других участников движения.

5. Без омывателя фар с би ксеноновыми диодами, пройти технический осмотр в ГИБДД официально невозможно.

6. Периодически проверяйте уровень света от фар и при необходимости регулируйте их. В противном случае, вы будете постоянно создавать аварийные ситуации на дороге.

Источник

Источник: http://my-class.ru/biksenon-na-vaz-2107-kak-podklyuchit/

Когда можно?

И всё же есть одна возможность, когда светодиоды и ксенон можно ставить в фары. Но, к сожалению, и от этой возможности нам легче не станет.

Дело в том, что обязательность соответствия источника света конструкции фары закреплена в Основных положениях ПДД. Там же есть примечание, что если автомобиль старый и снят с производства, то на него можно ставить световые приборы от других моделей и даже марок автомобилей.

Значит ли это, что на ВАЗ можно поставить иные фары, в том числе предусматривающие ксенон или LED? Нет, не значит. Согласно Техническому регламенту, в любом случае такой источник света должен быть сертифицирован и пройти испытания в составе транспортного средства, на которое он устанавливается. Это значит, что если старый ВАЗ предусматривал только галогеновые лампы, то и фары придётся ставить только с галогеновым источником света.

Кроме того, при такой установке придётся проходить процедуру внесения изменений в конструкцию машины, которая достаточно трудоёмка и недёшева.

Источник: http://roomavto.ru/novosti/ksenon-2107.html

Видео

Канал «Fire & Ice» представил инструкцию по удалению неисправностей в работе штатного модуля розжига на примере автомобиля Мазда.

«»»»»Для скептиков:в будущем будут куплены и установлены ЛИНЗЫ и СТЁКЛА для линз, или линзованная оптика»»»»» Привет всем.Как и обещал-установил би-ксенон Sho-me 5000k.3 дня брал в руки коробку, смотрел на нее и ложил обратно))))И наконец то созрел)))И так подробнее:

Кому была полезна информация-оставляйте лайки и коменты.Подписывайетсь.Всем Счастья и поменьше дураков на дороге))

Для скептиков:в будущем будут куплены и установлены ЛИНЗЫ и СТЁКЛА для линз, или линзованная оптика

Источник: http://roomavto.ru/novosti/ksenon-2107.html

Схема установки ксенона

Сам процесс установки довольно прост и с ним по силу справиться каждому автолюбителю. Вкратце схему подключения ксенона можно описать так: устанавливаем лампочки, блоки розжига и подключаем их с помощью проводов, которые идут в комплекте.
Что нам понадобится для установки:

• комплект ксенона — (лампы, блоки розжига, провода и крепления);
• ножницы;
• крестообразная отвертка;
• двусторонний скотч или хомуты.

Возможно понадобится дрель и фреза на 25 мм, а также некоторые ключи.

Источник: http://avtonomnaya-gazifikaciya.ru/priora/biksenon-na-vaz-2107.html

Нужно ли соблюдать меры предосторожности во время установки ксенона

Следует помнить, что монтаж ксенона — отнюдь не самое безопасное занятие. Во время этого процесса нужно соблюдать как можно большее количество мер предосторожности. Если непосредственно во время проведения монтажа будут замечены какие-либо повреждения на комплекте, требуется как можно скорее прекратить все работы и обратиться за консультацией к дилеру.

Ещё одна причина прекратить монтажные работы — это многочисленные повреждения балластов, а также ламп.

Опытные мастера советуют не пытаться производить работу руками, которые недавно были испачканы маслом или какой-либо другой жидкостью. В таком случае можно получить поражение электрическим током.

Во время эксплуатации следует стараться поддерживать фары как можно более чистыми. Грязные фары рассеивают поток света и могу ослепить водителей, движущихся по встречной полосе.

Источник: http://avtonomnaya-gazifikaciya.ru/priora/biksenon-na-vaz-2107.html
