Как отремонтировать масляный насос, он же маслонасос на ВАЗ 2101-ВАЗ 2107?

Разборка: 1) В начале всей операции, вам сперва нужно будет снять насос с машины для дальнейшего его ремонта. (О том как снять насос, см. в статье: «Замена масляного насоса на ВАЗ»)

2) Далее установите насос в тиски и после чего просто гаечным ключом, или же лучше ключом с накидной головкой (Который показан на фото), отверните три болта которые крепят приёмный патрубок к корпусу данного насоса.

Примечание! При выкручивании винтов, обязательно обратите своё внимание на болты которые приёмный патрубок к корпусу масляного насоса крепят. Так вот один из этих болтов крепления будет короче других, поэтому при обратной сборке заверните данный болт на то же самое место из которого он был вывернут!

3) Теперь когда болты откручены, потихоньку отсоедините приёмный патрубок от корпуса, но при разъединении смотрите чтобы шайба редукционного клапана (Шайба установлена на том месте которое показано стрелкой) не потерялась, а иначе вам придётся искать такую же только новую.

Примечание! Внимательно осмотрите снятый патрубок, он не должен быть деформирован на нём не должно быть трещин и других неисправностей. После этого обратите внимание на сетку данного патрубка, в большинстве случаев она бывает загрязнена поэтому снимите её или же прямо не снимая очистите от грязи, промыв её при этом тщательно уайт-спиритом!

А в том случае если сетка у вас не будет поддавать очищению или же она будет повреждена, то в таком случае замените её (При замене сетки обязательно меняйте её на такую, в которой отверстия будут совпадать по диаметру с отверстиями старой сетки). Если точно такую же сетку вы не нашли, тогда замените приёмный патрубок маслонасоса!

4) Теперь когда все разъединено, аккуратно снимите пружинку редукционного клапана не деформировав её.

Примечание! На пружине редукционного клапана не должно быть повреждений и различного рода деформаций. По возможности проверьте данную пружину на её упругость, для этого: Сперва при помощи линейки замерьте длину пружины, которая должна быть «20 мм» при её вертикальной нагрузки в «6,15 – 6,65 кг». А в полностью свободном состоянии длинна пружины должна быть в пределах «38 мм»!

5) А после чего снимите сам редукционный клапан.

Примечание! Внимательно осмотрите редукционный клапан а так же то место где он соприкасается с крышкой маслонасоса. В этом месте где он соприкасается, не должно быть никаких повреждений различного рода заусенцев и т.д. А так же не должно быть грязи и отложений, потому что в связи со всеми этими неисправностями давление в системе смазки будет падать!

6) Затем снимите крышку с корпуса маслонасоса.

Примечание! Когда крышка будет снята осмотрите её, особое внимание уделите той поверхности крышки где она соприкасается с редукционным клапаном и приёмным патрубком, а так же проверьте поверхность соприкосновения данной крышки с краями корпуса маслонасоса. На всех выше перечисленных местах, не должно быть различного рода повреждений таких как забоины, заусенцы и т.д. А так же всяких загрязнений и отложений так же быть не должно, а иначе давление в системе смазки будет постепенно падать при выше перечисленных проблемах с крышкой!

7) Следом извлеките из корпуса маслонасоса одну из двух шестерёнок, потянув её для этого вверх и после чего отложите в сторонку.

Примечание! У вас может сперва извлечься не ведущая шестерная как показано на фото выше, а ведомая и снимется она немножко по другому, поэтому если вы вынули шестерню а она вынулась без валика как показано на фото выше, не пугайтесь потому что это будет означать то что вы вынули ведомую шестерню а она как правило идёт без валика а отдельно!

8) После того как ведущая шестерня вынута, извлеките ведомую шестерню для этого так же потяните за неё вверх и она снимется.

9) Далее все снятые ранее детали хорошенько промойте в ёмкости в которую будет налит керосин и после чего обязательно обдуйте все детали сжатым воздухом чтобы они быстро высохли и чтобы вся грязь которая находилась в труднодоступных местах была удалена.

Примечание! Когда детали будут сухие проверьте их состоянии, деформированные детали замените на новые!

Сборка: 1) В начале установите ведомую шестерню на ось которая указана стрелкой, а при установке измерьте линейкой или на глаз зазор между этой осью и внутренней частью ведомой шестерни.

Примечание! Нормальный зазор должен быть в пределах «0,017-0,057 мм», а самый крайний предел этого зазора может быть «0,1 мм» но не более того!

2) Далее установите обе шестерни так же как они были установлены ранее, а после установки возьмите в руки щуп и всуньте его между зубьями шестерёнок как показано на рисунке ниже:

Примечание! Данный зазор может начинаться от «0,15 мм» и заканчивая «0,25 мм» но не более того!

3) Теперь опять же этим же щупом или щупами, проверьте зазор между наружным диаметром шестерни и между стенки корпуса маслонасоса — этот диаметр так же как и предыдущий должен быть в пределах «0,15-0,25 мм», но не более того.

4) Затем приложите плоский щуп сперва к торцу ведомой, а затем к торцу ведущий шестерни и тем самым в обоих случаях приложите сверху линейку, чтобы при этом она касалась краёв корпуса.

Примечание! Данный зазор должен быть в пределах «0,161 – 0,166 мм», а самое предельно допустимое значение это «0,2 мм»!

5) Следом попробуйте покрутить ведущую шестерню и убедитесь то что обе шестерни вращаются плавно и без заеданий.

6) Далее замерьте зазор между отверстием корпуса маслонасоса (Указано красной стрелкой), и между опорной поверхностью ведущей шестерни которая указана синей стрелкой.

Примечание! Данный зазоры так же должен быть минимальный и колебаться в пределах «0,016 – 0,055 мм», в крайних случаях этот зазор может быть «0,1 мм» но не более!

7) И в завершение установите все детали в обратном порядке снятию, при этом все детали которые сильно изношены замените на новые и всегда помните что маслонасос играет очень важную роль в автомобиле и при выходе его из строя, двигатель может за очень короткое время (2-5 мин) схватить клин из-за чего основные его детали такие как поршни и т.д. придут в негодность.

Дополнительный видео-ролик: На видео-ролике размещённым чуть ниже, представлена краткая проверка масляного насоса на исправность, поэтому в дополнение к основной статье мы вам так же советуем просмотреть данный видео-ролик.

Промежуточный вал вспомогательного механизма в приводе ГРМ двигателя, или как его еще называют «Поросенок», не смотря на свои скромные размеры, выполняет очень важную функцию и при его износе выполняется его замена

         Отлитые косые зубья на теле промежуточного вала вспомогательного механизма в приводе ГРМ двигателя, приводят в движение привод маслонасоса и трамблера посредством шестерни масленого насоса (грибка).

         Грибок представляет собой стальную деталь, действительно оправдывающую свое название (похож на гриб), на «шляпке» которого отлиты косые зубья, как и на поросенке, посредством которых грибок приводится в движение – начинает вращаться. Внутри грибок пустотелый и в нижней его части отлиты шлицы. После установки грибка в тело блока (в блоке запрессована медная втулка под «ножку» грибка) до контактов с зубьями поросенка, снизу в него вставляется шлицевая часть привода маслонасоса, а сверху приводная шлицевая часть трамблера.

         Как только коленчатый вал двигателя начинает вращаться, поросенок от контакта с цепью или ремнем ГРМ также приходит в движение и приводит во вращение и грибок, который в свою очередь начинает вращать приводные валы маслонасоса и трамблера. Как следствие появляется искра на свечах зажигания и поднимается давление в масляной магистрали, обеспечивая подачу масла к трущимся парам в двигателе.

Внезапное загорание лампы давления масла в двигателях ВАЗ 2101-07, в большинстве случаев говорит о «слизывании» шлицевой части в грибке, когда он уже не может вращать приводной вал маслонасоса. Лечится заменой грибка.

         Промежуточный вал в двигателе ВАЗ классического семейства, НИВА приводит в работу маслонасос, бензонасос и датчик — распределитель зажигания (трамблер). Вал установлен с переднего торца блока цилиндров двигателя и приводится в работу либо от цепи, либо от ремня ГРМ через звездочкуили шкив в приводе ГРМ, в зависимости от типа привода двигателя.

1 — верхняя защитная крышка; 2 — натяжной ролик;       3 — натяжная пружина; 4 — ремень привода распределительного вала; 5 — крышка привода распределительного вала; 6 — валик привода масляного насоса и распределителя зажигания; 7 — упорный фланец; 8 — шкив валика привода масляного насоса; 9 — зубчатый шкив коленчатого вала; 10 — средняя защитная крышка; 11 — нижняя защитная крышка; 12 — шкив привода генератора и насоса охлаждающей жидкости; 13 — гайка

         На поросенке, отлит еще и эксцентрик служащий для привода бензонасоса. Бензонасос крепится на шпильках к телу блока цилиндров через текстолитовую теплоотводящую проставку, в полую часть, которой вставлен стальной шток привода насоса, упирающийся одним концом в эксцентрик поросенка, а другим в лапку привода бензонасоса. Поросенок, начав вращаться, наезжает эксцентриком на шток привода, толкая его, шток в свою очередь передает усилие на лапку бензонасоса, приводя в движение клапана бензонасоса.

         К передней шейке поросенка подходит прямое отверстие из масляного канала и если между вкладышем и шейкой поросенка появляется слабина (выработка), то это сказывается на общем падении давления в масляной магистрали.

Нарушение цикла работы насоса приводит к недостаточной циркуляции моторного масла по системам двигателя. Несвоевременная замена масляного насоса на ВАЗ 2101 может стать причиной «масляного голодания».

В этом случае может возникнуть:

— Повышенный износ агрегатов и узлов;

— Поступление в масло металлической стружки, образовывающейся от износа деталей;

— Во всей системе снизится давление масла;

— Перегрев деталей двигателя;

— Попавшие в узлы твердые частицы износа, могут стать причиной заклинивания узлов.

         Все это указывает на то, что цена, при несвоевременной замене или ремонте масляного насоса, увеличивает стоимость ремонта двигателя.

Другие артикулы товара и его аналогов в каталогах: 21010101123500.

ВАЗ- 2101-07, ВАЗ 2121, ВАЗ 21213-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120, Москвич- 2141.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить шестерню привода масленого насоса ВАЗ 2101-07 на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Шестерня привода масло насоса ваз 2101 — Duration: 2:32. Владимир Немчур 9,266 views. … Масляный насос vw, audi, skoda, seat — замеры износа, снятие, разборка и редукционный клапан — Duration: 21:52.

Ваз 2106 2103 снятие и установка масляного насоса http://remont-vaz2106.ru/snyatie-i-ustanovka-maslyanogo-nasosa-na-avtomobile-vaz-2106Снятие и установка масляного насоса на автомобиле ваз 2106-2103. … Для снятия масляного насоса нам потребуется набор гаечных ключей на «10» «13», удлинитель для торцовых головок и карданные шарниры.

Снятие и установка масляного насоса на ваз 2106-2103 http://Rem-Vaz.ru/remont-vaz-2106/dvigatel/kak-snyat-i-ustanovit-maslyannyj-filtr-na-vaz-2106-2103.htmlНа этом закончена операция по разборке масляного насоса. Сборку насоса желательно производить в обратном порядке. … Как снять и установить маслянный насос на Ваз 2106 — 2103.

Замена масляного насоса ваз 2106 своими руками http://MasteraVaza.ru/dvigatel/maslyanyj-nasos/zamena-maslyanogo-nasosa-vaz-2106-192Замена масляного насоса на авто ВАЗ 2106. Необходимость в замене или ремонте масляного насоса возникает когда … В этом случае произошло в масляном насосе заедание редукционного клапана. Снятие масляного насоса.

Снятие и установка масляного насоса автомобиль ВАЗ 2106 http://car-exotic.com/vaz-cars/vaz-lada-2106-engine-31.htmlНеобходимость в снятии масляного насоса с автомобиля ваз 2106 возникает при следующих неисправностях двигателя&nb…

Снятие и установка масляного насоса на автомобиле ваз… http://autonewsmonitoring.info/poleznye-sovety/4442-snyatie-i-ustanovka-maslyanogo-nasosa-na-avtomobile-vaz-2106-2103.htmlПосле снятия масляного насоса проверьте состояние прокладки и при необходимости замените ее. … Замена прокладки масляного картера ваз 2106. Разборка двигателя автомобиля ваз 2106-2103.

Замена масляного насоса ваз 2101, 2102,2103, 2104, 2105… http://SvoyVaz.ru/publ/vaz_2101/dvigatel/zamena_masljanogo_nasosa_vaz_2101_2102_2103_2104_2105_2106_2107_2108_2109_2110_2111_2112_2113_2114_2115/17-1-0-43Замена масляного насоса, выполняется довольно просто, если придерживаться нашего порядка выполнения действий. В этой статье мы вам расскажем как выполняется замена масляного насоса ваз.

Масляный Насос Ваз — Запчастини / аксесуари — OLX.ua http://olx.ua/uk/transport/zapchasti-aksessuary/q-%D0%BC%D0%B0%D1%81%D0%BB%D1%8F%D0%BD%D1%8B%D0%B9-%D0%BD%D0%B0%D1%81%D0%BE%D1%81-%D0%B2%D0%B0%D0%B7/» Запчастини і аксесуари для транспорту — масляный насос ваз. Автозапчастини 45. … Фільтр масляного насоса ВАЗ 2101-2107. Запчастини / аксесуари » Автозапчастини.

Снятие и установка.Разборка двигателя.ВАЗ-2103 https://www.drive2.ru/b/1012525/Для снятия и последующей установки двигателя на автомобиле ваз 2103 нам потребуются гаечные ключи на “10? “13? “17? “19?, так же … Слегка подденьте отверткой шестерню привода масляного насоса и распределителя зажигания и снимите ее.

ВАЗ 2103-06: Двигатель ВАЗ. Разборка и сборка масляного… http://www.vaz-2101-07.ru/1_dvigatel/26.htmlВАЗ-2103-06: Двигатель · Трансмиссия · Ходовая · Механизмы управления · Электрооборудование · Кузов · Авторемонт. … Снятие и установка. Головка цилиндров. … Масляный насос (А3.02).

Источники

• http://vaz-russia.ru/remont/remont-maslyanogo-nasosa-na-vaz-2101-vaz-2107.html
• http://avtoazbuka.net/klassika-vaz-2101-21078/shesternya-maslenogo-nasosa-gribok-vaz-2101-07-2c-vaz-2121-2c-213-detail
• http://vaz-2101.ru/vaz-2103-snyatie-maslyanogo-nasosa/

Источник: http://avtozam.ru/vaz/zamena-maslyanogo-nasosa-lada-2103-vaz-2103.html

Ничего не найдено в выбранной области поиска

• Выберите другую область поиска
• Задайте запрос по-другому или установите более мягкие ограничения.
• Подпишитесь на обновления, и мы уведомим вас, когда объявления появятся.

Источник: http://avito.ru/moskva/zapchasti_i_aksessuary?q=масляный насос ваз 2103

Смазка двигателя

Автомобили «Жигули» выпускаются давно и заслужили популярность среди населения из-за своей неприхотливости. Надежность у всех узлов отличная, в частности, система смазки обладает высокой эффективностью.

Она комбинированная, все трущиеся элементы смазываются такими способами:

1. Посредством давления.
2. Разбрызгиванием масла.

Если температура двигателя 85-90 градусов, то давление в системе смазки должно быть в диапазоне 3,5-4,5 кгс/кв. см. Всего в системе должно быть 3,75 литра смазочного материала.

На автомобилях «Жигули» можно выделить такие элементы в системе смазки:

1. Картер для масла.
2. Указатель уровня давления (находится в салоне).
3. Указатель уровня смазочного материала.
4. Масляный насос ВАЗ-2106.
5. Фильтр.
6. Патрубок, по которому масло подается в мотор.
7. Клапан.
8. Магистрали.
9. Датчик давления масла.

И «сердце» всей системы – это насос, который создает давление и заставляет масло двигаться по всем магистралям.

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Источник: http://alanspb.ru/drugoe/neispravnosti-maslyanogo-nasosa-vaz-2106.html

Снятие и замена насоса

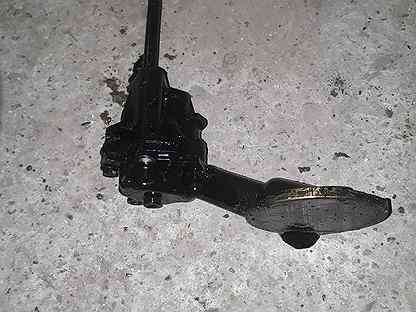

Вот так выглядит эта деталь

• торцовые головки на 10 и 13;
• удлинитель с карданом;
• яма, эстакада или подъемник.

Много действий придется выполнять под автомобилем, поэтому яма не помешает. За неимением таковой можно поднять машину домкратом и установить ее на надежные опоры. Первым делом открутите четыре болта, крепящие защиту картера ДВС. После этого слейте все масло из двигателя в заранее приготовленную емкость.

Вам необходимо запомнить местоположение болтов крепления, ведь длина у них разная. Обратите внимание на прокладку под корпусом масляного насоса. Если она испорчена, замените на новую. В случае, когда ремонт проводился давно, желательно поставить все новые детали.

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html

Как заменить масло в двигателе на ВАЗ 2101-ВАЗ 2107?

Слив: 1) Для начала нужно снять крышку с маслоналивной горловины.

2) Следом вам нужно будет отвернуть пробку сливного отверстия.

3) Что бы ни загрязнять окружающую среду подставьте, какую ни будь емкость для сливаемого масла.

4) После того как масло выльется из отверстия, вам нужно будет завернуть пробку обратно.

5) Теперь отверните масляный фильтр и снимите его.

Примечание! Отвернуть масляный фильтр можно руками, но если ничего не выходит, используйте специальный ключ!

Если вы собираетесь залить другую марку масла, то вам нужно: 1. Слить старое масло. (Масляный фильтр не меняем!) 2. Залить новое масло, до нижней метки на щупе. 3. Завести машину и дать ей поработать около 10 мин. (Трогаться с места нельзя!) 4. Заглушите машину и слейте масло. 5. Замените масляный фильтр на новый. 6. Теперь можете залить новое моторное масло. (Заливать нужно до верхней метки на щупе!)

Если вы не собираетесь менять марку масла то вам нужно: 1. Для начала взять в руки новый масляный фильтр. 2. После чего налейте в него новое моторное масло, на треть объема фильтра. (Треть объема это чуть меньше половины фильтра.) 3. Затем смажьте уплотнительное кольцо фильтра, новым моторным маслом. 4. следом заверните новый фильтр на место. (Заворачивать руками!) 5. Теперь вам нужно залить чистое масло в маслоналивную горловину (Для удобства можно пользоваться воронкой!) 6. После заливки масла, заведите машину и дайте поработать ей несколько минут. (Ехать на машине сразу нельзя!) 7. Пока двигатель работает, посмотрите, не вытекает ли масло из-под пробки сливного отверстия или масляного фильтра.

Важно! 1. Масло нужно сливать при рабочей температуре двигателя! (На холодном двигателе сливать масло «ЗАПРЕЩЕНО»). 2

А так же при сливании отработанного масла будьте осторожны, потому что масло горячее!

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html

Вентиляция картера двигателя

Вентиляция принудительная, закрытая, не допускающая выделения картерных газов в атмосферу. Осуществляется за счет разрежения в цилиндрах двигателя и включает в себя шланг 4 , маслоотделитель 2, вытяжной коллектор 6, размещенный снизу воздушного фильтра.

Картерные газы при работе двигателя отсасываются в вытяжной коллектор через маслоотделитель 2 с крышкой 3, где масло отделяется и стекает вниз по трубке 1. В шланге 4 установлен пламегаситель 5, не допускающий прорыва пламени в картер при “хлопках” в карбюратор. Из вытяжного коллектора газы далее могут проходить двумя путями: в воздушный фильтр, минуя фильтрующий элемент 7, и через карбюратор в цилиндры двигателя с горючей смесью, а также через шланг 8 в золотниковое устройство карбюратора и далее в задроссельное пространство карбюратора. Золотниковое устройство регулирует режим отсоса картерных газов при различной частоте вращения коленчатого вала и состоит из золотника 10 на оси 9 дроссельной заслонки первой камеры и калиброванного отверстия 12. Золотник имеет канавку 11.

При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов отсасывается по шлангу 8 через калиброванное отверстие 12 в задроссельное пространство карбюратора. Калиброванное отверстие ограничивает количество отсасываемых газов, и вентиляция оказывает малое влияние на величину разрежения за дроссельной заслонкой.

С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает дополнительный путь для газов по канавке 11. Газы отсасываются как по шлангу 8, так и в воздушный фильтр. Общее количество отсасываемых газов увеличивается.

При высокой частоте вращения коленчатого вала (дроссельные заслонки открыты) основная масса газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.

Источник: http://portal-mashin.ru/lada/zamena-maslanogo-nasosa-lada-2103-vaz-2103.html

Замена распредвала Рено

Легковые автомобили Renault комплектуются двигателями с ременным и цепным приводом ГРМ, самые распространенные моторы имеют объемы от 1,4 до 2,0 л. Распределительные валы на машинах Рено из строя выходят редко, а вот поломка датчика положения распредвала – явление довольно частое, и нередко их отказ происходит на дизелях 1,9 л dCi.

Замена распредвала на Рено Logan с дв. K7M (8 клапанов, 1,6 л) – дело непростое, работа достаточно трудоемкая, и требует определенных навыков. Чтобы вынуть вал из постели ГБ, потребуется приподнимать движок, поэтому работу следует производить с помощью подъемных механизмов – тали или тельфера. Без ямы или подъемника здесь можно обойтись, но выполнить подобную работу реально только в стационарных условиях – в оборудованном гараже или в условиях автосервиса.

Для того чтобы заменить вал, еще потребуется вывешивать двигатель, так как приходится снимать его правую переднюю опору. Работу выполняем следующим образом:

• открываем капот, демонтируем корпус воздушного фильтра;
• с модуля зажигания отсоединяем штекер, сдергиваем со свечей высоковольтные провода;

отворачиваем крепления клапанной крышки, снимаем крышку вместе с модулем зажигания;

отворачиваем болты правой верхней опоры двигателя, и снимаем подушку ДВС с кронштейном полностью;

ослабляем болт крепления шестерни (чтобы его сдернуть с места, можно автомобиль поставить на пятую передачу), ставим валы по меткам;

• снимаем распредшестерню;
• демонтируем коромысла на головке блока;
• приподнимаем двигатель вверх (с помощью цепной электрической тали), вынимаем распредвал.

Сборку следует производить в обратном порядке, не забывая выставить точно метки на валах.

Работа по снятию РВ на моторе K7M (или K7J объемом 1,4 л – он идентичен 1,6-литровому мотору) непростая, и поэтому в некоторых случаях мастера снимают ГБЦ. Со снятием головки блока работа занимает приблизительно столько же времени, зато не приходится мучиться с вывешиванием движка и разборкой деталей под капотом – снятую ГБЦ легче разбирать. Единственный минус снятия головки – придется покупать новую прокладку.

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html

Какой двигатель можно поставить на ВАЗ 2103 вместо штатного?

Отечественные машины хороши тем, что при достаточном бюджете удастся воплотить практически любой задуманный проект. Всё дело в том, что разработчики не стремились создать нечто непреступное. ВАЗ – не является недотрогой, так как был создан в стране, которая не стремилась извлечь деньги с каждого последующего ремонта. Даже при стыковке мотора с коробкой передач не возникает особых сложностей. Таким образом, на ВАЗ 2103 подойдёт практически любой силовой агрегат. Главное — он должен подходить по размерам. Но даже это, если совсем горите желанием, можно обойти – разрезать крепления, переварить кузов. ВАЗ 2103 готов ко всем метаморфозам.

Источник: http://portal-mashin.ru/lada/zamena-maslanogo-nasosa-lada-2103-vaz-2103.html

Конструкция масляного насоса

На «шестерках» установлены насосы шестеренчатого типа, на крышке у них расположен приемник масла и клапан редукционного типа. Корпус выполнен из металла, внутри смонтированы шестерни (ведомая и ведущая).

Конструкция насоса – это соединенные последовательно элементы:

1. Корпус из металла.
2. Элемент, посредством которого масло подается в насос – маслоприемник.
3. Ведущая и ведомая шестеренки.
4. Сальник.
5. Прокладки.
6. Клапан редукционного типа.

На автомобилях ВАЗ-2106 масляный насос имеет срок службы 130-150 тыс. км пробега. Но нужно учесть, что это срок службы металлических элементов, сальники и прокладки, как правило, приходят в негодность куда раньше. Нужно также отметить, что за счет масляного насоса происходит нормальное функционирование всего мотора. Поэтому важно следить за его состоянием.

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html

Коленчатый вал

Коленвал ВАЗ 2103 изготовлен из суперпрочного материала, имеет девять шеек. Все шейки основательно закалены на глубину 2–3 мм. В коленвале имеется специальное гнездо для установки подшипника.

Коленвал ВАЗ 2103

Соединения шеек канальчатое. По ним поступает масло для подшипников. Каналы заглушены колпаками, запрессованными для надёжности в трёх точках.

Коленвал ВАЗ 2103 аналогичен ВАЗ 2106, но отличается от узлов ДВС «копейки» и одиннадцатой модели размером кривошипа. Последний увеличен на 7 мм.

Размеры полуколец и шеек коленвала.

1. Полукольца имеют толщину 2,31–2,36 и 2,437–2,487 мм.
2. Шейки коренные: 50,545–0,02; 50,295–0,01; 49,795–0,002 мм.
3. Шейки шатунные: 47,584–0,02; 47,334–0,02; 47,084–0,02; 46,834–0,02 мм.

Эти данные могут оказаться очень полезными, так как нередко бывает, что в магазине вместо коленвала ВАЗ 2103 продают запчасть для «копейки».

Источник: http://portal-mashin.ru/lada/zamena-maslanogo-nasosa-lada-2103-vaz-2103.html

Натяжение цепи ГРМ ВАЗ 2106

В этой процедуре также стоит придерживаться определенной последовательности:

Отворачиваете колпачковую гайку и снимате ее. Шток натяжителя ГРМ при этом выдвигается и цепь натягивается посредством башмака.

Проворачиваете коленчатый вал на один-полтора оборота. При этом пружина на башмаке должна сама отрегулировать силу натяжения

Обратите внимание, что провернуть коленвал можно тремя способами: ключом храповика, кривым стартером, либо же если поддомкратить одно заднее колесо и включить максимальную передачу. Конечно, удобнее всего делать это ключом храповика, так как следующий шаг самому будет проблематично выполнить.

Нащупайте шток натяжителя и проворачивайте коленчатый вал

Остановитесь в тот момент, когда шток уйдет на максимальную глубину в корпус.

Поставьте на место колпачковую гайку и затяните ее.

Стоит сказать несколько слов о правильной замене цепи ГРМ ВАЗ 2106 и аналогичных моделях (2101-2107). Не стоит поддаваться на провокации и слушать «знатоков», которые советуют цепь рассоединить и протянуть, привязав проволокой к старой.

Этот способ имеет шанс на существование лишь в одном случае – если поломка настигла вас в дороге, вдали от населенных пунктов, и вам нужно кровь из носу проехать сто, пятьсот, тысячу километров, чтобы после этого провести качественный и правильный ремонт.

Но если же вы располагаете всеми инструментами и возможностями, то не стоит делать ремонт сразу же некачественно, абы как. На этом, пожалуй, можно и закончить небольшой экскурс в теорию двигателей, а конкретно – в конструкцию цепного привода ГРМ на автомобиле ВАЗ 2106.

Как вы смогли понять, все работы без труда можно выполнить своими руками и довольно быстро.

Источники

• https://remont-avtovaz.ru/ustanovka-zazhiganiya-vaz-2101/
• https://vaz-russia.ru/remont/zamena-remnya-generatora-na-vaz-2101-vaz-2107.html
• https://vaz-remzona.ru/tsep-grm-vaz-2106/

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html

Замена поршневых колец

Итак, замена поршневых колец ваз 2101 происходит на эстакаде или на яме, без снятия двигателя:

Внимание! В начале работы не забудьте снять с аккумуляторной батареи минусовую клемму.

Сливаем масло и охлаждающую жидкость. Так как старое масло мы уже использовать не будем, откручиваем масляный фильтр;Демонтируем все «навесное» оборудование, которое мешает нам открутить поддон и головку блока цилиндров, а именно выхлопную трубу, воздушный фильтр, привод газа с тросом подсоса, крышку клапанов и стартер;Откручиваем болт и снимаем звездочку распредвала, предварительно зафиксировав ее отверткой;

Откручиваем и снимаем постель распредвала и головку блока;

• Откручиваем крепление левой опоры двигателя, приподнимаем его и откручиваем поддон;
• Откручиваем крышки шатунов и вместе с шатунами выталкиваем поршня вверх;
• Очень внимательно производим осмотр поршней на наличие трещин и сколов, если осмотр вас удовлетворил, снимаем старые кольца, очищаем на поршнях канавки от нагара и устанавливаем новые кольца.

Совет! Не забудьте проверить состояние шатунных вкладышей. По «хорошему» для продления ресурса двигателя их лучше поменять, в конце концов, что бы потом еще раз их не вскрывать .

Снятие старых колец

На данном этапе вам предоставляется возможность потренироваться в установке колец. То есть прощупать своими руками упругость металла, толщину канавки, попробовать вытащить и поставить кольцо на место, не боясь его сломать.

Очистка канавок поршня

Во всемирной сети полно виде фото материала о том, как заменить поршневые кольца на ваз 2110. Но так как мы все работы проводим своими руками, что предусматривает минимум спец инструмента, то я предлагаю как вариант очистки канавок под кольца – очистка самим кольцом (которое вытащили оттуда, разумеется).

Источник: http://motorchina-online.ru/novosti/zamena-maslyanogo-nasosa-klassika.html
