Замена ремней ГРМ и ТНВД VW Transporter T4 TDI

метки грм: обсуждения в сообществе Тойота Карина дизель 2С,2CТ,3СТ и т.д.

метки грм 2ct

одень шкив и по нему проверь

а как ты узнал что клапана бьются их там сразу гнет!!!

И по шкиву совпадает. Я думал там что-то сдвинуто вот и снимал. Раньше как-то сдвинуто все было -тнвд на зуб вперед и распредвал на зуб назад… ну как-то так. А шпупончик на масдяном насосе вообще был вкручен не в свою дырочку -не слева а внизу по центру. Когда по ней ориентировался машина вапще не заводилась. И сейчас завелась только после того как тнвд на зуб вперед поставил(опережение больше )

По моему проверяется по меткам КВ, РВ и ТНВД…При чем тут масляный насос? Хотя,на С серии не помню точно…

Camry Gracia WAGON 1997 продана, купил Логан
скупой платит дважды,дурак-трижды,а лох-всегда…

Сообщение от

makar13

а как ты узнал что клапана бьются их там сразу гнет!!!

Бошку снял и увидел на поршнях круглые отметины. Блок повез на расточку. Просто думал прокатит- не непрокатывает -газы из картера прут.

Сообщение от

coronamark2

По моему проверяется по меткам КВ, РВ и ТНВД…При чем тут масляный насос? Хотя,на С серии не помню точно…

Метки на кв, рв,тнвд совмещаются с метками на гбц, блоке цилиндров и метке на корпусе масляного насоса -если шкив одет. а когда снят -на блоке цлиндров.

На кв метка -точка на приводе ГРМ совпадает с выемкой -( шкиф снят) на приливе маслянного насоса .(.Свечи накаливания сняты. почасовой 2 оборота стук клапанов определил сразу бы еслив что не так .) про распредвал и тнвд там все понятно и видно все метки. Метка КВ как спичка выше привода который вращает ремень ГРМ 1млм а не внизу слева типа штифта заостренного. но он для других измерений.

Toyota Camry 3CT 97 г 4VD zx сv-43 .. Toyota Camry 95г 3ст..cv-40

Сообщение от

champ31

Произвел замену головки двига. Все метки выставил четко, проверял несколько раз. Когда завелась стали биться впускные клапана о поршни. Заводится сразу .Помогите советом что сделать нужно и что я делаю не так. Метки проверял со снятым шкивом по шпонке и метке на крышке масл. насоса. Распредвал метка совпадает с плоскостью головки 7 и 8 кулачки стоят буквой л.

не понимаю почему по шпонке а не по точке . одень привод на КВ и посмотри ( привод ГРМ) там точка есть

Toyota Camry 3CT 97 г 4VD zx сv-43 .. Toyota Camry 95г 3ст..cv-40

Ну и по шпонке- смотрит четко на болт распредвала. И на приводе все совпадает. Может еще что-то непонятно. Скоро надеюсь буду собирать после расточки попробую с другим ремнем и поршни в вмт поставлю заранее. Спасибо

а голову с какого мотора поставил?, если не ошибаюсь на 2с и 2ст разные распредвалы, мож по этому стукают

Прежде чем разбирать нужно проверять метки.

Сообщение от

Mike7879

а голову с какого мотора поставил?, если не ошибаюсь на 2с и 2ст разные распредвалы, мож по этому стукают

Голова пустая была .Распредвал свой поставил. После ремонта буду головку наживлять и пробовать. Потом смотреть наглядно. Может мелом намажу клапана.

Источник: http://forums.drom.ru/toyota-camry-vista/t1151484747.html

Замена ремня ГРМ Тойота Двигатель 2С, Метки ГРМ, дизельный

Технологически правильный монтаж Если каким-то образом с процедурой съема ремня ГРМ на дизеле 2С вам удалось справиться самостоятельно, рекомендуем для обратного процесса обзавестись помощником! Поверьте, хоть и при определенном подходе может получиться сделать все своими руками, моментов, где нужно подсобить в процессе предостаточно.

Снимите зубчатое колесо с метки грм тойота дизель вала. Колесо сидит на вале на штифте и поэтому помечать его положение метки грм тойота дизель вале не требуется. После снятия зубчатого колеса, распределительный вал не проворачивайте.

Замена ремня ГРМ и помпы на 2С (фотоотчет)

Подобным же образом удерживайте приводную шестерню топливного насоса высокого давления и отверните гайку. Для снятия приводной шестерни требуется съемник, показанный на рис.

Снятие шкива коленчатого вала съемником. Болты съемника вверните в два метки грм тойота дизель отверстия на шестерне. Таким же образом снимается приводная шестерня масляного насоса. Снимите направляющий ролик зубчатого ремня один болт. Проконтролируйте отсутствие износа и целостность всех снятых деталей. Если натяжное устройство в некоторых местах заедает, его следует заменить.

Измерьте длину возвратной пружины. Повторно устанавливаемая пружина должна иметь длину 51,93 мм при измерении между внутренними сторонами обоих крюков пружины, как это показано на рисунке.

Установка привода механизма газораспределения производится в обратном порядке, причем описание приводится исходя из того, что снимались все метки грм тойота дизель привода механизма газораспределения. Наденьте зубчатое колесо коленчатого вала на конец вала, выправьте шпонку и канавку в зубчатом колесе и загните зубчатое колесо на вал куском трубы соответствующего диаметра.

При этом следите за шпонкой, чтобы она не переместилась. Подобным образом установите приводную шестерню масляного насоса, но здесь введите язычок на приводной шестерне в вырез на приводном вале. Наверните гайку и затяните ее моментом 47 Н. При этом следует метки грм тойота дизель от проворачивания приводную шестерню. Установите направляющий ролик зубчатого ремня. Затяните болт моментом 37 Н. Toyota Sprinter 2. Был приобретен ремень Optibelt ZRKне дешевый и не дорогой порядка р. Полный размер Новый ремень Далее метки грм тойота дизель замене.

Снимаем бачок омывателя, снимаем колесо, защиту, поддомкрачиваем двигатель и снимаем подушку 3 шпильки и 4 болта на лонжеронечтобы снять подушку надо постараться, шланги мешают. Далее отворачивается болт с гайкой монопривод или просто гайка полный привод крепления и снимается амортизаторный кронщтейн правой опоры силового агрегата. Отворачивается три болта и демонтируется амортизатор правой опоры.

Снимается крышка ремня ГРМ-привода с предварительным откручиванием трех крепежных гаек и пяти болтов. Демонтируется направляющая ремня ГРМ-привода.

Удаляется кронштейн, правой опоры мотора, закрепленный четырьмя болтами. Монтируется цилиндровый поршень в ВМТ такта сжатия.

Важно совместить метки на колесе распредвала с линией разъема головки цилиндрового блока и крышкой головки этого блока, для чего колесо коленвала следует проворачивать по направлению движения часовой стрелки.

Чтобы должным образом совпали метки ГРМ метки грм тойота дизель дизель фото совмещения целесообразно детально изучить и сделать все в соответствии с примером. Удаляется ремень ГРМ-привода.

В том случае, метки грм тойота дизель планируется повторное его использование, стоит заранее поставить стрелку направления его движения в сторону вращения коленвала и метки на колесах и ремне. Процедура начинается со снятия пружины ролика, обеспечивающего натяжение ремня ГРМ-привода. Делается это исключительно при помощи отвертки, а не плоскогубцев. Далее ослабляется крепежный болт, удерживающий этот ролик, а затем уже снимается непосредственно сам ремень.

Демонтируется колесо распредвала. Вначале откручивается крепежный болт, при этом важно следить за тем, чтобы распредвал не проворачивался, иначе будут ударяться клапаны с поршневыми днищами. После этого при помощи специальных приспособлений производится съем колеса распредвала Метки грм тойота дизель ролик, обеспечивающий натяжение. Удаляется зубчатое колесо привода ТНВД. Для этого производится откручивание крепежной гайки с постоянным контролем того, чтобы само колесо не проворачивалось.

После этого выполняется собственно демонтаж при помощи специального приспособления.

Демонтируется промежуточное колесо. Удаляется метки грм тойота дизель привода масляной помпы. Для этого отворачиваются крепежные гайки, а затем снимается само колесо. Производится съем зубчатого колеса коленвала. Важно следить за тем, чтобы коленвал не проворачивался, иначе может погнуться клапан, так как коленвал не синхронизирован с распредвалом.

Процесс монтажа ремня ГРМ-привода Устанавливается зубчатое колесо коленвала.

Источник: http://nesthotel.ru/toyota/метки-грм-2ст-при-замене-ремня-грм-тойот.html

Процедура выставления меток

Прежде чем рассматривать установку меток ГРМ, крайне важно понять одну простую вещь – зачем требуется данная процедура. Для этого нужно обратиться к устройству механизма и принципам его работы. В первую очередь, отметим, что двигатель практически всех автомобилей работает в 4 такта, из которых есть два интересных именно для нас. Если говорить точнее, то речь идёт о впуске топлива в цилиндры и выпуске отработавших газов, совместно называемые газораспределением.

Суть газораспределения крайне проста – исключать одновременный впуск горючей смеси в цилиндры и выпуск из таковых газов. Любое нарушение в работе газораспределительного механизма не просто нарушает процесс распределения, но и провоцирует совместную работу совершенно несовместимых элементов двигателя. Так, обыкновенный обрыв цепи ГРМ или ременного привода способен столкнуть открытые клапана и поршни, что вызовет неизбежную порчу первых.

Для того чтобы в момент первого запуска после установки или ремонта ГРМ устройство работало чётко и с правильным газораспределением, валы мотора должны стартовать из правильных положений. Именно для регулировки такового и нужны специальные метки, выставлению которых посвящена сегодняшняя статья. Важно понимать, что неправильная установка меток может как спровоцировать нерабочее состояние двигателя, так и вывести его из строя. Учитывая эти нюансы работы ГРМ, крайне важно знать, когда нужно выставление валов, и как осуществить его грамотно.

Источник: http://dongfeng-auto.ru/tyuning/metki-grm-3st-2.html

Основная последовательность работ

Начинаем, в первую очередь снимается верхняя и нижняя защита двигателя, а так же и воздуховод воздушного фильтра, не забываем про патрубки интеркуллера, идущие от радиатора интеркуллера. После от трубы интеркуллера снимается крепление передней подушки двигателя.

Начинаем снимать болты крепящие радиатор кондиционера, сам радиатор нужно отвести в сторону, отсоединять от магистралей не нужно. Болты, крепящие масляные магистрали АКПП откручиваем, магистрали отводим в сторону грудины кузова. Патрубки системы охлаждения отсоединяем, охлаждающую жидкость нужно слить, не забудьте заранее найти емкость. Электроразъемы и фишки нужно отсоединить от фар, трос с замка капота нужно снять.

Болты передней панели нужно открутить и снять вместе с радиатором. Радиатор не нужно ставить в положение сервисного обслуживания, так как работа, которую предстоит выполнить будет требовать от вас как можно больше свободного места. Вот именно поэтому желательно потратить 15 минут на слив охлаждающей жидкости, а так же на снятие радиатора в сборе с фарами.

Приступаем к работам на правой стороне двигателя, снимаем воздухозаборный канал, который ведет к воздушному фильтру.

Теперь отсоединяем разъем расходомера и снимаем крышку воздушного фильтра.

Воздуховод снимается между интеркулером и турбонагнетателем.

Топливный фильтр снимается, не отсоединяя шланги и блоки крепления датчиков, их нужно просто отвести в сторону. Освобождаем доступ к заглушке распределительного вала правой ГБЦ.

Начинаем снимать заглушку в задней части правого распредвала.

При снятии заглушка разрушится, заглушку снимайте аккуратно, старайтесь не испортить уплотняющий край посадки (стрелка ).

Заглушку проще всего снять предварительно пробив и зацепив ее Г-образным инструментом. Снимать желательно расшатывая в разные стороны.

В том случае, если нет возможности приобрести новую заглушку, можно выровнять старую. Нанести хороший герметик с двух сторон.

Переходим к левой стороне, с нее нужно снять: вакуумный насос, расширительный бачок.

Не забудьте поршень третьего цилиндра установить в ВМТ. Это делается так: сначала проверяем совместилась ли метка «ОТ» на распредвале с центром маслозаливной горловины.

Удаляем еще одну заглушку, и устанавливаем фиксатор коленвала.

Не забудьте проверить совмещено ли отверстие заглушки с отверстием «ВМТ» на щеке коленвала.

Источник: http://vershina-auto.ru/ekspluataciya/metki-grm-tojota-2s-dizel.html

Снятие

На двигателях AGR, ALH, ASV

1. Отсоедините патрубок между радиатором сжатого воздуха (интеркулером) и впускным коллектором.

Для всех двигателей

2. Снимите верхнюю часть кожуха ГРМ, вакуумный насос, звукоизоляционный кожух, ребристый ремень.

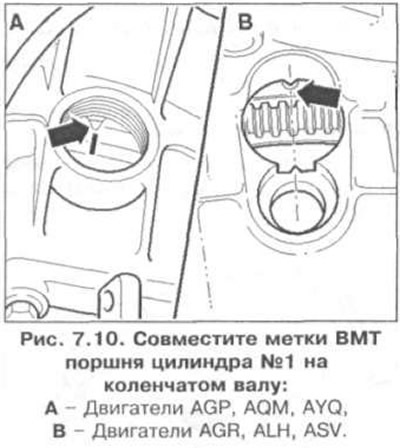

3. Совместите метки ВМТ поршня цилиндра №1 на коленчатом валу; А — Двигатели AGP, AQM, AYQ, В — Двигатели AGR, ALH, ASV (рис. 7.10).

На двигателях AGP, AQM, AYQ

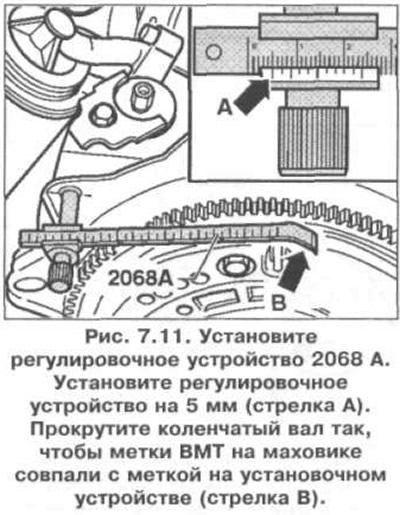

4. Установите регулировочное устройство 2068 А, как показано на рис. 7.11. Установите регулировочное устройство на 5 мм (стрелка А). Прокрутите коленчатый вал так, чтобы метки ВМТ на маховике совпали с меткой на установочном устройстве (стрелка В).

На двигателях AGR, ALH, ASV

5. Установите регулировочное устройство 2068 А как показано на рис. 7.12. Установите регулировочное устройство на 96.0 мм. Исходная точка является градуированной меткой слева на нониусе (стрелка А). Прокрутите коленчатый вал так, чтобы метки ВМТ на маховике совпали с меткой на установочном устройстве (стрелка В).

Для всех двигателей

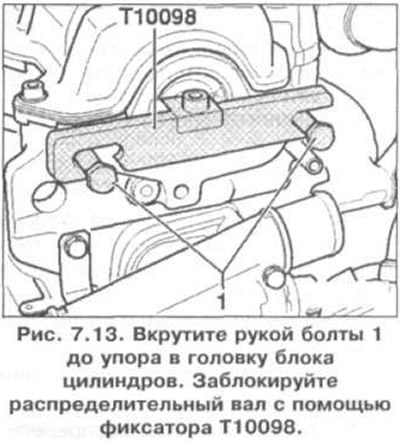

6. Вкрутите рукой болты 1 до упора в головку блока цилиндров (рис. 7.13). Заблокируйте распределительный вал с помощью фиксатора Т10098.
