Датчик температуры охлаждающей жидкости: как проверить

Устройство датчика температуры двигателя

Как уже было сказано, указанный датчик измеряет температуру не самого «железа», а охлаждающей жидкости (антифриза или тосола) в системе охлаждения двигателя. Другими словами, замеряется температура ОЖ в системе охлаждения двигателя.

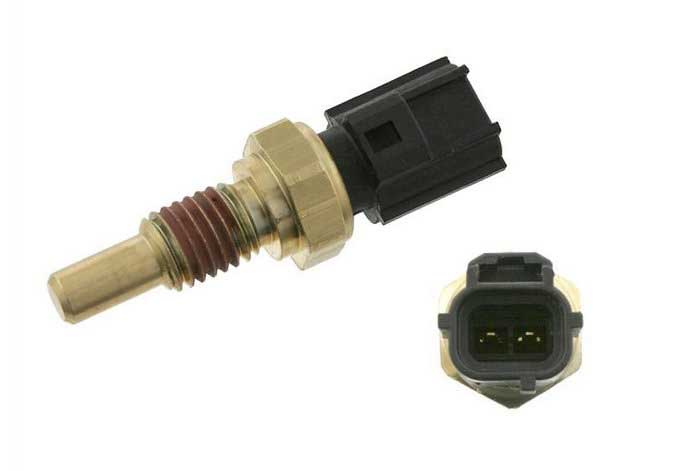

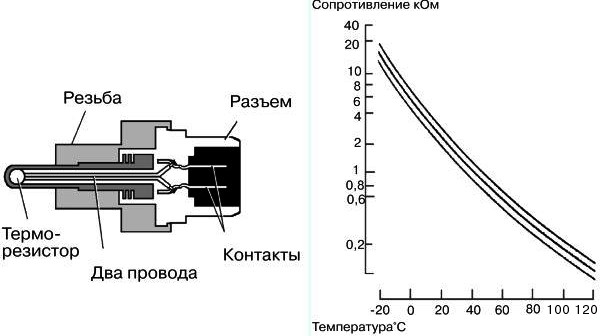

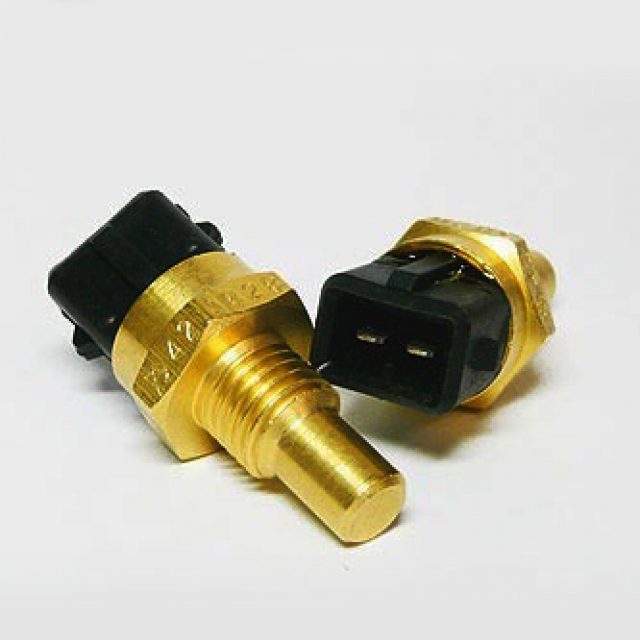

Устройство ДТОЖ простое. Фактически, это термистор (терморезистор) в корпусе. Резистор работает таким образом, что сопротивление падает по мере повышения температуры охлаждающей жидкости, то есть чем выше нагрев, тем меньше сопротивление.

Принцип работы датчика

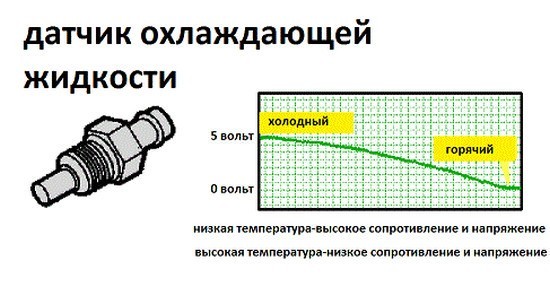

Работа ДТОЖ строится на простейших физических свойствах материала, из которого сделан датчик. При нагреве датчик меняет своё электросопротивление. Состоит ДТОЖ из нескольких элементов:

• Два электропроводящих контакта;
• Рабочий элемент, фиксирующий сигналы.

При изменении температуры происходит фиксация и подача команд вентиляторам начать работу. В новых автомобилях работа датчика фиксируется электронным блоком управления, который и управляет системой, а также проверяет правильность работы самого датчика.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

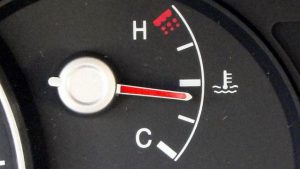

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

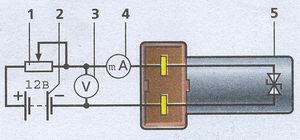

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Двухцветный светодиодный индикатор температуры на двух транзисторах

Свечение синего светодиода показывает более низкую температуру, красного — высокую. Снижение температуры влечет за собой повышение сопротивления термистора Th1. Это увеличивает напряжение на базе транзистора VT2, что в свою очередь открывает его. Открытие VT2 запирает транзистор VT1. В результате этого светодиод HL1 светится, а светодиод HL2 не горит.

С повышением температуры, сопротивление термистора уменьшается и уменьшается напряжение на базе VT2. VT2 закрыт. Ток начинает течь к базе VT1 через R2, в результате он открывается. Это заставляет светиться светодиод HL2. Так как оба светодиода имеют общий токоограничивающий резистор R1, и красный светодиод HL2 имеет меньшее падение напряжения, чем синий светодиод HL1, то синий светодиод гореть не будет. Это избавляет от необходимости в каких-либо дополнительных транзистора для светодиода HL1.

Если светодиод HL1 не имеет достаточно высокий перепад напряжения, то это возможно решить путем последовательного включения с ним диода, например 1N4007. Потенциометр R3 устанавливает температуру порога. Если вы не можете установить желаемую температуру, возможно, потребуется изменить значение R3 или R4.

Признаки неисправности датчика температуры ОЖ

В процессе эксплуатации автомобиля необходимо следить за качеством работы ДТОЖ. Если же замечены признаки неисправности, требуется проверить датчик температуры охлаждающей жидкости. Если датчик вышел из строя, необходима его замена.

Неисправность датчика температуры охлаждающей жидкости двигателя зачастую диагностируются визуально путем осмотра элемента. Обычно на датчике видны повреждения (как механические, так и в результате коррозии).

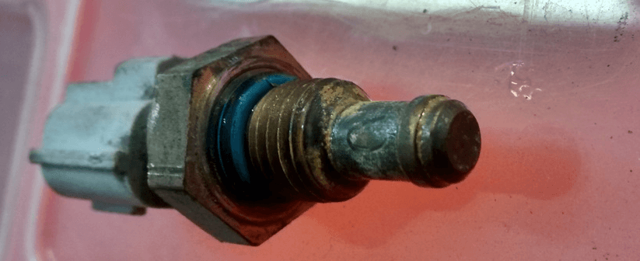

Как правило, трещины корпуса датчика и сильный налет в виде ржавчины указывают на то, что работоспособность устройства будет нарушена. Однако, из строя может выйти и сам терморезистор в корпусе.

В данном случае на проблемы с термистором указывают следующие признаки:

• указатель температуры охлаждающей жидкости показывает перегрев двигателя даже на холодном ДВС, показания плавают и т.д.;
• постоянно срабатывает или не срабатывает вентилятор охлаждения;
• увеличен расход горючего, повышены обороты холостого хода, двигатель плохо заводится, может глохнуть, обороты плавают или скачут и т.д.
• на приборной панели горит чек или загорается значок термометра.

При появлении данных симптомов нужно сначала убедиться в том, что вышел из строя именно датчик. После этого следует выполнять замену ДТОЖ. Кстати, стоимость датчика для большинства распространенных моделей авто вполне доступная. На практике, датчик температуры ВАЗ по сравнению с датчиком для иномарки стоит практически одинаково, особенно если использовать качественные аналоги вместо оригинальных.

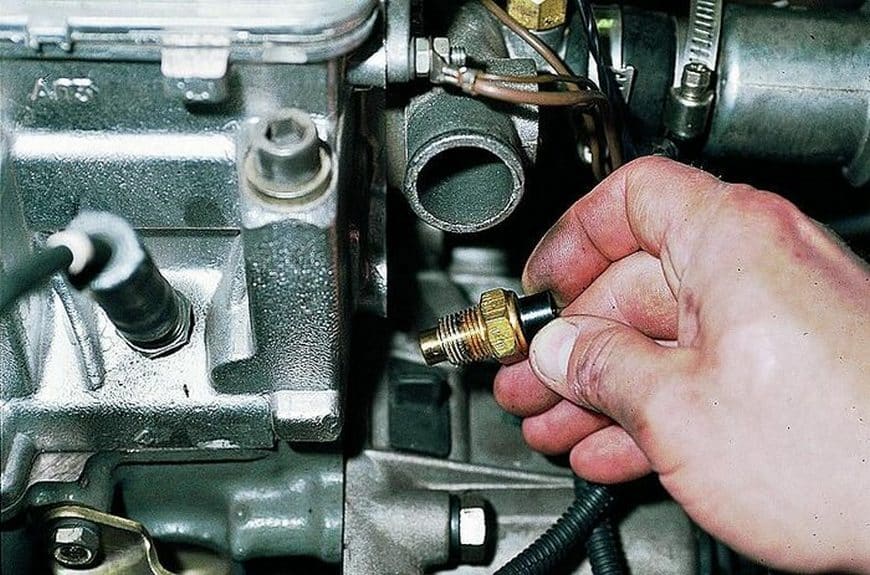

Замена ДТОЖ

Как только хозяин автомобиля убедился, что причина проблем кроется именно в неисправности термодатчика, можно приступать к его ремонту.

Кстати, вышеуказанная Газель может избавиться от неполадки путем прочистки прибора. Если же это не помогло, то читаем дальше. Хотя, правильнее будет сказать — замене ведь, как и любой другой датчик, данный не подлежит исправлению, так что неисправности получится устранить только удалив старый прибор и поставив на его место новый.

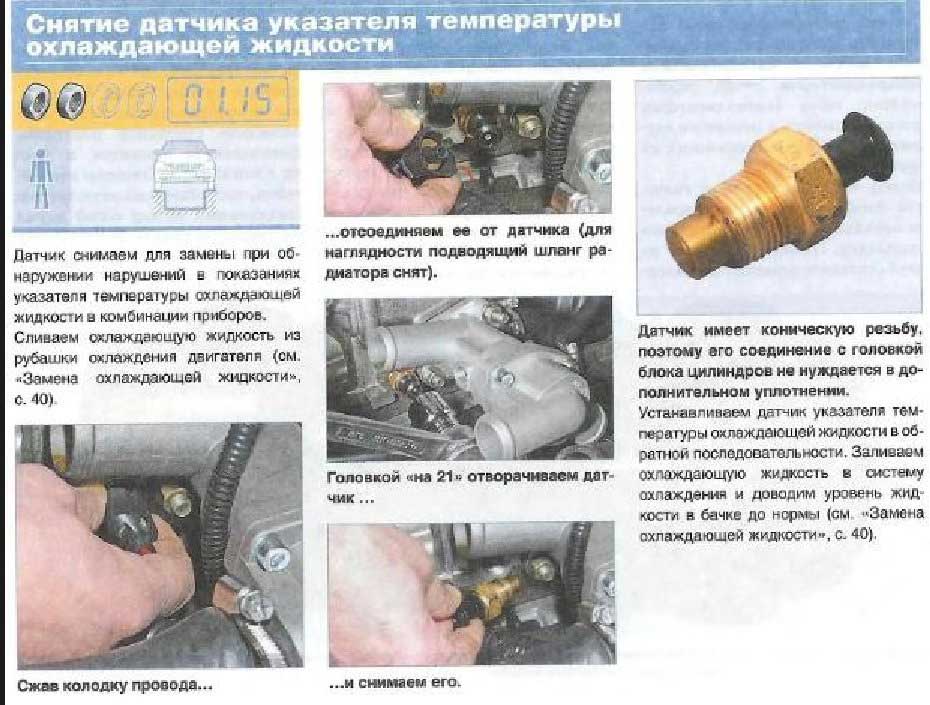

Прежде чем приступить к работе, необходимо обесточить систему, отключив аккумуляторную батарею. Затем слить хладагент до уровня детектора и отсоединить шлейф. После чего неработающее устройство выкручивается, а на его место помещается новое. После производятся обратные манипуляции (подсоединение шлейфа, залив ОЖ и подключение АКБ)

Лада Приора

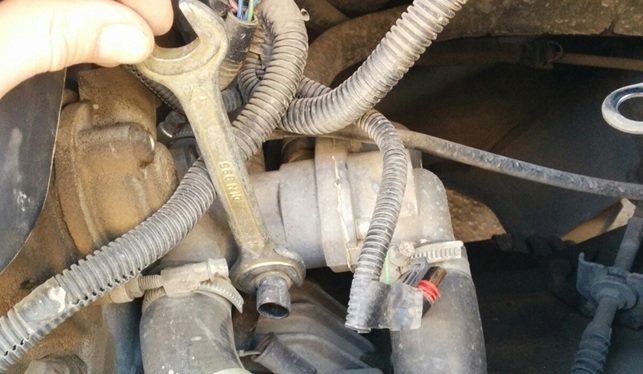

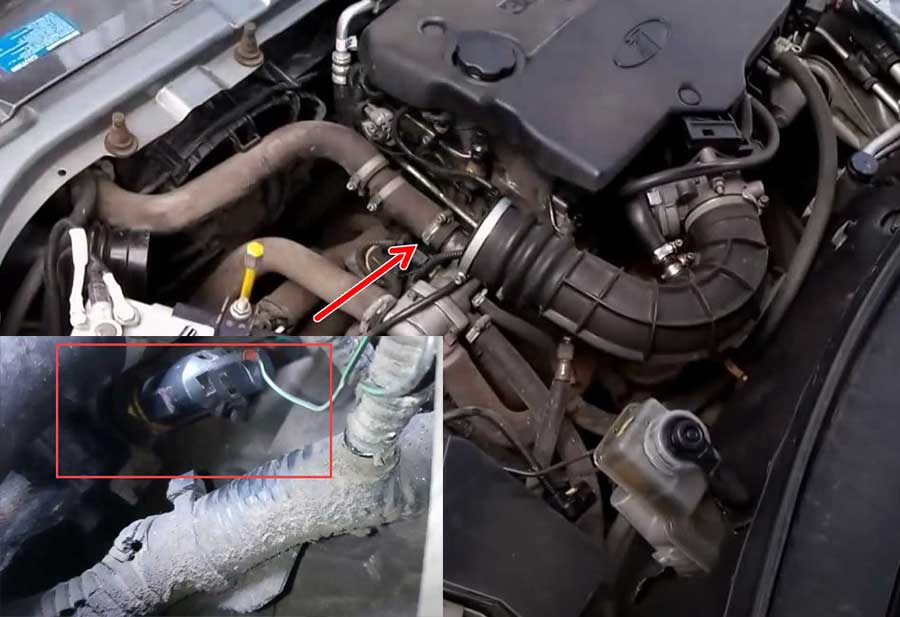

На Ладе Приора ДТОЖ стоит между головкой блока и термостатом. Оригинал — ЭСУД 23.3828. Для замены можно использовать LUZAR LS 0118.

Он находится в труднодоступном месте и с его демонтажем могут быть трудности. Подготовьте карданчик с длинной головкой или свечной ключ на 21.

Проверка осуществляется с помощью рассмотренных в статье методов на самом автомобиле или после демонтажа.

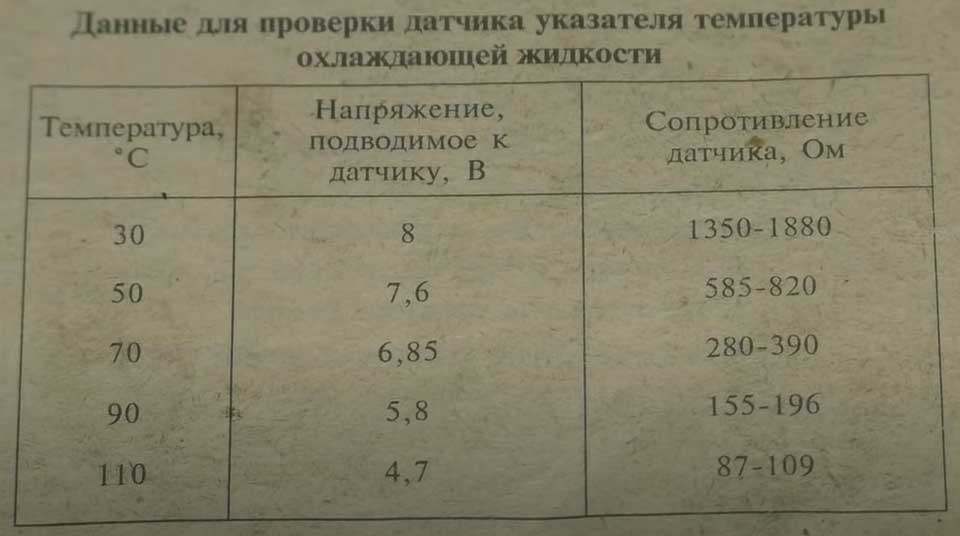

Нормативные параметры смотрите в таблице 3.

Зная, как проверить датчик, измеряющий температуру охлаждающей жидкости, вы всегда сможете определить причину неисправности.

При появлении рассмотренных в статье симптомов попробуйте проверить ДТОЖ без снятия автомобиля, а при наличии подозрений на неисправность лучше снимите и протестируйте его с помощью термометра.

После измерения сопротивления и сравнения показаний с данными из руководства можно делать выводы — исправен датчик или нет.

В случае сильных отклонений в параметрах устройство необходимо заменить с учетом рекомендаций производителя.

Как проверить, не снимая с машины

При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.

1. Предварительная проверка

Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.

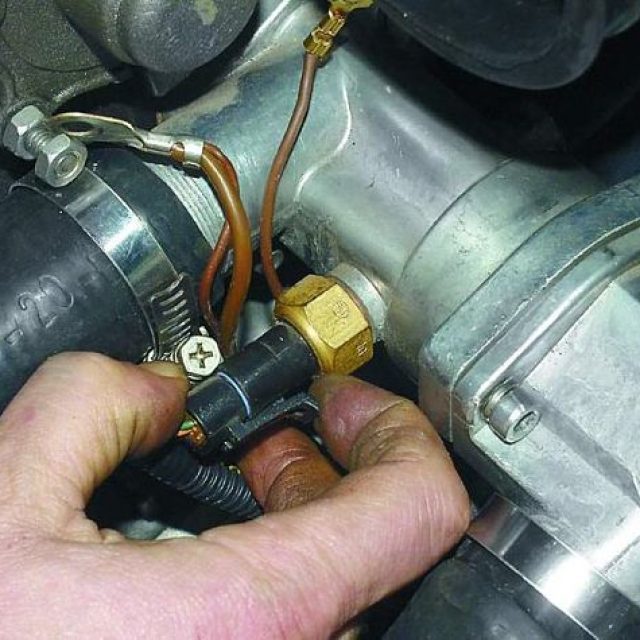

Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:

• если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
• если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.

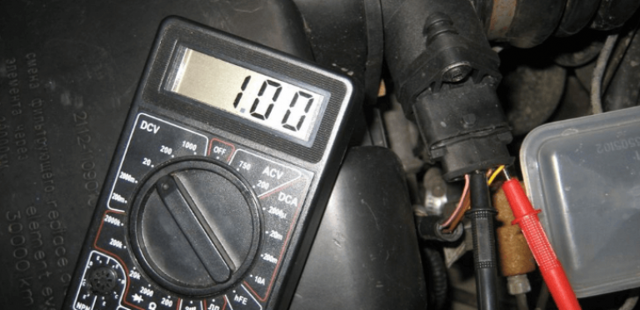

2. Мультиметром

Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

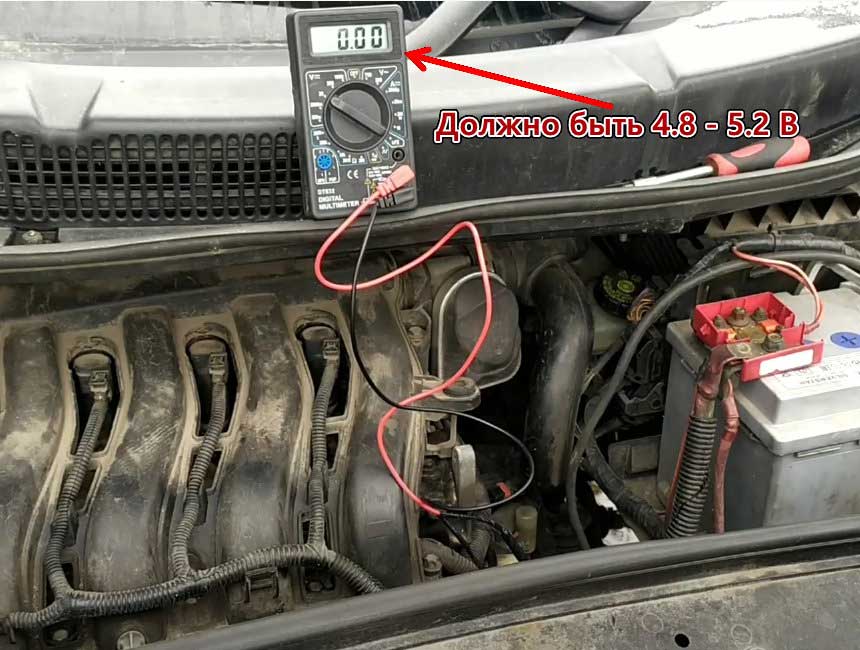

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».

1. Отсоедините разъем от измерителя.
2. Включите зажигание.
3. Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.

При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.

Алгоритм действий такой:

1. Отбросьте контакты от датчика.
2. Установите ражим измерения сопротивления на мультиметре.
3. Измерьте параметр между выводами.
4. Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.

На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.

Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.

Точные характеристики сопротивления могут отличаться в зависимости от модели.

Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.

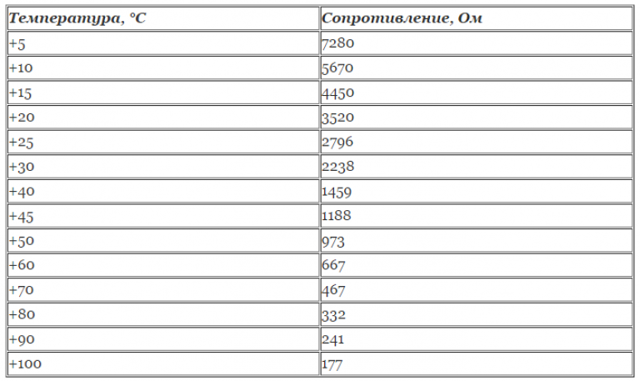

Таблица 1.

Температура 0С	Сопротивление Ом
+100	177
+80	332
+60	677
+40	1459
+20	3520
+10	5670
+5	7280

Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.

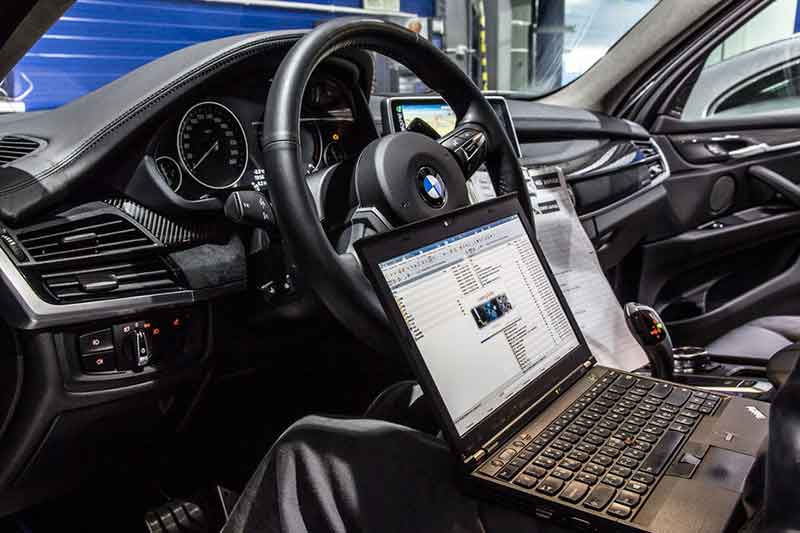

Диагностический прибор

При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.

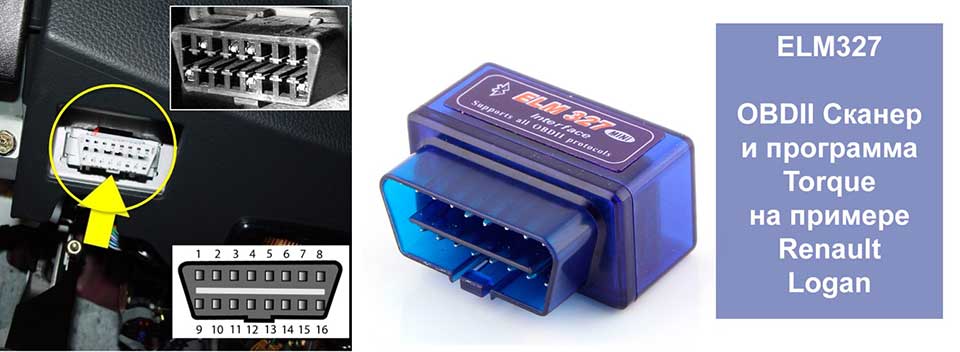

Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.

Общий алгоритм действий такой:

1. Осмотрите ДТОЖ на факт повреждения проводов или появления ржавчины.
2. Подключите прибор и считайте ошибки (как это сделать перейдите по ссылке выше).
3. Коды Р0115, Р0117. Р0116 или Р0118 свидетельствуют о наличии сбоев в функционировании датчика.

Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.

Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.

Диагностика автомобиля через ноутбук своими руками: сканеры, программы, порядок работ, адаптеры на базе чипа ELM327 и VAG

Как проверить датчик температуры охлаждающей жидкости и обнаружить неисправность

Датчик температуры охлаждающей жидкости (ДТОЖ) является важнейшим элементом машины, от которого зависит своевременное уведомление водителя о перегреве мотора.

Как можно догадаться из его названия, его предназначением является измерение температуры охлаждающей жидкости.

Он является частью системы управления двигателем, и от его показаний регулируются различные параметры работы мотора: угол опережения зажигания, процентное соотношение топлива в рабочей смеси, частота вращения коленчатого вала и многие другие.

Устройство датчика температуры охлаждающей жидкости довольно банальное. Он представляет собой термистор, размещенный в корпусе. Термистор является резистором, с отличительной особенностью в том, что его сопротивление понижается с повышением температуры.

Выход из строя датчика температуры охлаждающей жидкости может привести к перегреву двигателя и другим проблемам. Важно следить за его состоянием, а в случае возникновения симптомов неисправности проверить датчик температуры охлаждающей жидкости и при необходимости его заменить на новый.

Что указывает на неисправность датчика температуры охлаждающей жидкости

Проще всего диагностировать наличие проблемы с датчиком температуры охлаждающей жидкости по его внешнему виду. В большинстве случаев он выходит из строя по причине повреждения, которое может быть механическим или коррозионным.

Если у датчика треснул корпус, о его стабильной работе можно забыть.

При этом выйти из строя может и сам термистор, размещенный в корпусе, и на неисправность датчика температуры охлаждающей жидкости в данном случае будет указывать:

• Контрольная лампа, сигнализирующая водителю о перегреве двигателя;
• Заметное повышение расхода бензина;
• Проблемы с мотором: сложности с пуском, самопроизвольная остановка, нестабильность холостых оборотов и другие неисправности;
• Ошибки на приборной панели, определенные электронным блоком управления (их номера варьируются, в зависимости от модели и производителя машины).

Если имеются симптомы, указывающие на неисправность датчика температуры охлаждающей жидкости, можно сразу произвести его замену. Цена подобного устройства невелика, особенно для распространенных моделей автомобилей. При желании, можно провести его диагностику, чтобы удостовериться в том, что именно датчик является источник возникающих проблем.

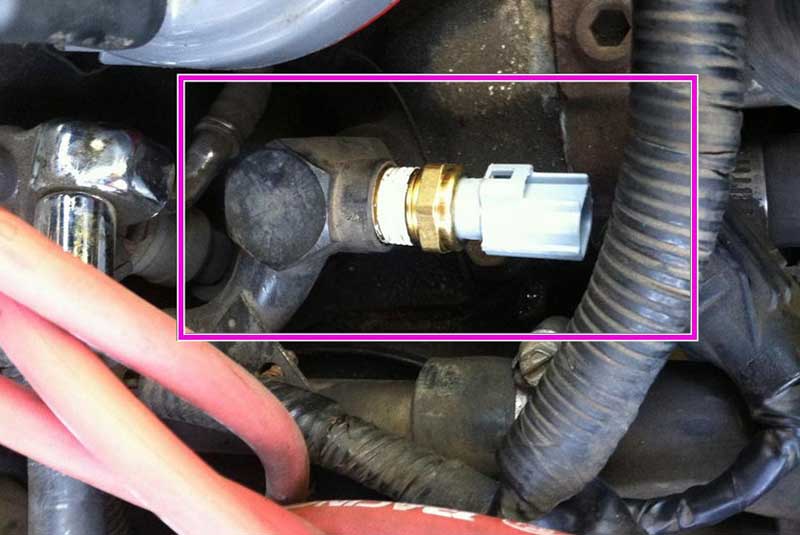

Где находится датчик температуры охлаждающей жидкости

Собой ДТОЖ представляет небольшое пластиковое устройство с металлической резьбой. С ее помощью он крепится к выпускному патрубку головки цилиндра, вкручиваясь в него. Датчик должен быть расположен так, чтобы иметь прямой контакт с охлаждающей жидкостью, исходя из чего, можно сделать вывод о его неточных показаниях при ее низком уровне.

Важно: На некоторых моделях автомобилей может быть установлено два датчика температуры охлаждающей жидкости. В таком случае один из них фиксирует температуру на выходе из двигателя, а второй на выходе из радиатора.

Как проверить датчик температуры охлаждающей жидкости

Перед тем как приступить к проверке непосредственно датчика, требуется убедиться, что нет неисправности в проводке автомобиля. Для корректной работы ДТОЖ, на него постоянно должно подаваться напряжение в 5 Вольт.

Проверить это довольно просто, необходимо отсоединить от датчика температуры охлаждающей жидкости провода, и проверить с заведенным двигателем выводимое с них напряжение при помощи вольтметра (мультиметра).

Если проблемы не обнаружены, и на датчик подается 5 Вольт, можно приступать к диагностике самого термистора.

Чтобы проверить датчик температуры охлаждающей жидкости на правильность определения сопротивления, потребуется: мультиметр, термометр, электрический чайник (или другое устройство, способное постоянно подогревать воду), ключ для демонтажа датчика.

Когда инструменты будут подготовлены, необходимо первым делом снять датчик с автомобиля. Далее можно действовать двумя способами.

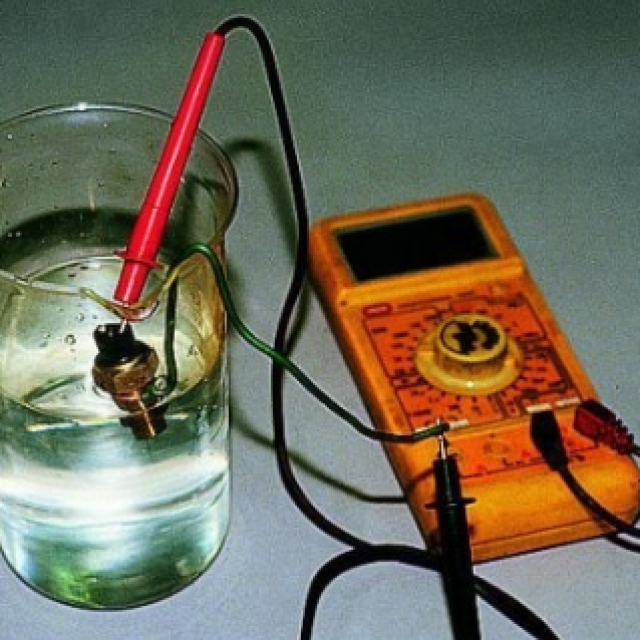

Способ 1: Проверка ДТОЖ в электрочайнике

Первый способ диагностики датчика – это проверка его с использованием электрочайника. Для этого необходимо:

1. Поместить термометр (желательно электронный, поскольку потребуется замерять высокие температуры) в чайник с прохладной водой;
2. Далее подсоединить к датчику мультиметр (в положении для измерения сопротивления);
3. Поместить датчик в чайник;
4. Замерить показание датчика и записать его;
5. Включить чайник и записывать показания сопротивления датчика по достижению ключевых точек нагрева — +10, +15, +20 градусов по Цельсию и так далее;
6. Сравнить полученные результаты с таблицей, приведенной ниже.

Если полученные значения сильно отличаются от идеальных, значит, датчик температуры охлаждающей жидкости неисправен, и потребуется его заменить.

Способ 2: Проверка ДТОЖ без термометра

Менее точный, но более простой способ проверки датчика, – это без использования термометра. Суть его заключается в том, что вода при нагревании достигает 100 градусов по Цельсию, и выше ее температура подниматься не может. Соответственно, данную точку можно взять за контрольное значение, и замерить сопротивление датчика при данной температуре.

Поместите датчик температуры охлаждающей жидкости в кипящую воду и замерьте его сопротивление при помощи мультиметра. При температуре в 100 градусов датчик должен показывать значение около 177 Ом. Учитывая погрешность на снижение температуры в процессе кипения (примерно до 95-97 градусов по Цельсию), в момент измерения сопротивление датчика должно находиться на уровне около 210-190 Ом.

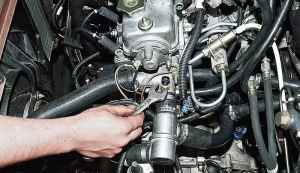

Как снять и заменить датчик температуры ОЖ (включения вентилятора) на Приоре

Процесс проведения работ по замене датчика не сложный, но перед его реализацией важно знать следующее: перед его выкручиванием, следует открутить крышку расширительного бачка, и стравить давление в системе охлаждения. После этого можно приступать к проведению демонтажных работ, но важно еще учитывать, что после выкручивания изделия из установочного отверстия будет вытекать антифриз

По мануалу — антифриз рекомендуется слить из радиатора в количестве не менее 1 литра, однако практика показывает, что если вы стравите давление в системе, и при этом быстро выполните замену устройства, то вытечет небольшое количество жидкости.

Важно понимать, что если вы проводите работы на прогретом двигателе, то нужно либо подождать, пока он остынет, либо слить антифриз, чтобы в процессе не получить ожоги.

Процесс замены ДТОЖ на Приоре выполняется следующим образом:

1. Откинуть клемму «минус» от АКБ. Зачем это нужно делать? Естественно никто не собирается закорачивать контакты, да и вероятность того, что они замкнуться при соприкосновении с металлическими частями двигателя крайне низкая. Однако после извлечения датчика, антифриз может попасть на фишку, и в случае, если на ней будет напряжение (при выключенном зажигании его нет), может произойти замыкание ЭБУ. И поэтому если не отсоединяете клемму от АКБ, то после снятия фишки, отведите ее в сторону так, чтобы исключить вероятность замыкания. Однако чтобы снизить риск, лучше все-таки откинуть клемму на аккумуляторе.
2. Для облегчения проведения работ, рекомендуется снять кожух фильтра очистки воздуха.
3. После сливания жидкости в количестве от 1 литра из системы охлаждения (если вы решили идти правильным путем), необходимо отсоединить фишку питания. Для этого нужно отвести язычок, и извлечь фишку.
4. Выкрутить рожковым ключом на «19» датчик, и если из отверстия вытекает жидкость, быстро установить на место новый датчик, предварительно его подготовив.
5. При установке не забудьте о медной шайбе.
6. Затяжку датчика выполняйте с усилием в 9,3-15 Нм, используя моментный (динамометрический) ключ.

На этом процесс замены датчика вентилятора на Приоре завершен. Остается сбросить ошибки с БК, и убедиться в исправности работы двигателя, а также отсутствию признаков, которые заставили вас произвести проверку и замену ДТОЖ.

Установка нового прибора

Если все показания отличаются незначительно, то это можно списать на погрешность измерений. Но если же разница существенная, необходимо устанавливать новый датчик. А можно приобрести в любом автомобильном магазине, стоимость этих приборов относительно невысокая. Монтаж производится в обратном демонтажу порядке.

Не используйте при установке датчика ФУМ-ленту или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если применять герметики, то они могут попасть внутрь системы и забьются каналы. Очистить систему от такого рода засора будет сложно, может даже придется полностью разбирать двигатель по частям, чтобы избавляться от них.

Датчик указателя температуры ОЖ, как элемент системы охлаждения

Охлаждающая система – совокупность и слаженное взаимодействие устройств, которые подводят охлаждающую жидкость к накаленным участкам, и отводят излишки теплоты наружу. Она постоянно поддерживает оптимальный тепловой режим деталей, регулируя через блок управления показатели, при разных условиях работы мотора.

Отклонения недопустимы и в сторону чрезмерного охлаждения. В таких условиях топливная смесь, взаимодействуя с холодными стенками, конденсируется на них и стекает в картер, загрязняя и разжижая масло. Низкая температура становится причиной увеличения густоты масла, затруднительной ее подачи в цилиндр, что опять же, негативно сказывается на работе мотора.

Датчик температуры охлаждающей жидкости (ДТОЖ) – это информационная, сигнальная часть такой системы. С его помощью осуществляется передача данных в ЭБУ об изменения температуры в процессе теплообмена. Там определяются рабочие параметры двигателя и принимаются решения по его регулированию.

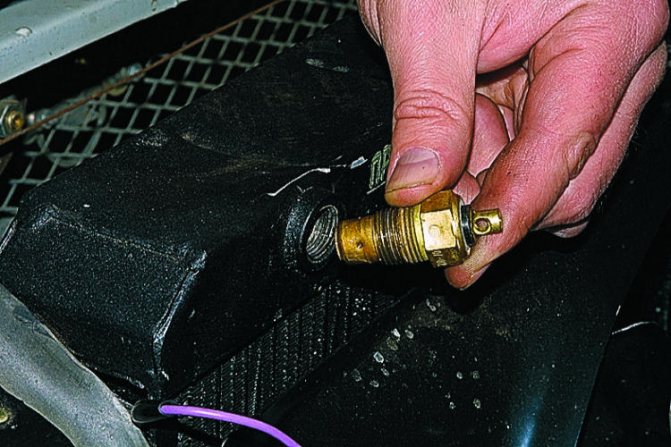

Что представляет собой ДТОЖ

Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е. обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное. Отклонения от этого параметра фиксирует ЭБУ.

Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.

Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.

Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.

Признаки выхода из строя датчика ОЖ

О необходимости выполнения проверки датчика температуры охлаждающей жидкости, будут свидетельствовать ряд признаков. Однако тут стоит отметить, что перечисленные ниже ситуации могут быть признаками и других поломок в двигателе автомобиля, поэтому для получения точного результата необходимо выполнить дополнительную диагностику. Итак, к признакам поломки датчика температуры охлаждающей жидкости относится:

• Активизация контрольной лампы на панели Check Engine. Однако она может активироваться и при других поломках, поэтому необходимо выполнить дополнительное сканирование кода ошибки.
• Повышение расхода топлива. Это вызвано тем, что на электронный блок управления подается некорректная информация, и соответственно, он также не в состоянии определить сколько именно топлива нужно не только создания оптимальной топливовоздушной смеси, но и для поддержания температуры двигателя в нормальном (не аварийном) диапазоне.
• Нестабильная работа мотора. В частности, нестабильная его работа на холостых оборотах, сложности с запуском (особенно в холодное время года), самопроизвольная остановка при низких оборотах.
• Двигатель глохнет «на горячую». То есть, он может внезапно заглохнуть при достижении критической температуры охлаждающей жидкости. Причем это не зависит от того, какая именно охлаждающая жидкость была залита в систему (в частности, фабричный антифриз или обыкновенная вода).
• Проблемы в работе охлаждающего вентилятора на радиаторе. Это может проявляться по-разному. В одних случаях вентилятор не включается вовсе, в других — не включается в аварийных режимах, в третьих — не выключается даже при остывании двигателя. При отключении датчика температуры охлаждающей жидкости электронный блок управления воспринимает это как обрыв цепи датчика и принудительно включает вентилятор. В любом случае для получения точной картины необходимо выполнить дополнительную диагностику датчика и/или термостата.

В связи с тем, что указанный датчик имеет достаточно простое устройство и чаще всего неразборной корпус, то при выходе его из строя он подлежит замене. Это касается практически всех машин, на которых установлено данное устройство.

Основные причины и признаки неисправности датчика температуры охлаждающей жидкости

Как правило, в виду простоты конструкции, поломки самого датчика охлаждающей жидкости относительно редки. Тем не менее, «поводов» для того, чтобы он стал давать сбои, весьма много, и к ним можно отнести следующие причины:

1. Низкое качество антифриза

В случае использования плохого антифриза или отечественного «Тосола» нередки случаи, когда поверхность датчика разъедается или покрывается кристаллическим осадком. В связи с этим температурное воздействие на датчик изменяется и, как результат, меняются его показания, как правило, в сторону занижения температуры. Это приводит к несвоевременному включению охлаждающего вентилятора, а также изменению режима работы силового агрегата.

2. Плохое качество исполнения самого датчика

К сожалению, на рынке имеется большое количество контрафактных запчастей, и ДТОЖ от no-name-производителя не всегда отвечает заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. Утечки антифриза через резьбовое соединение датчика

И, как результат, изменение его показателей. Такое явление встречается при нарушении целостности резьбы в случаях, если датчик устанавливался с чрезмерным усилием на затяг либо имеется износ прокладки-вкладыша.

4. Нарушение электрики

Этот фактор является основной причиной выхода из строя датчика и может быть вызван целым рядом причин – от резкого скачка напряжения в бортовой электросистеме авто до обычной коррозии контактов. Собственно, проверку контактов на наличие окисления следует осуществлять всегда при снятии или установке ДТОЖ.

5. Неисправность термостата.

Способы самостоятельной диагностики

Как проверить датчик температуры охлаждающей жидкости? Перед тем, как снять и заменить датчик, нужно удостовериться в том, что проблема неисправности заключается именно в нем. Проверка датчика температуры охлаждающей жидкости может быть произведена в домашних условиях, для этого есть несколько способов.

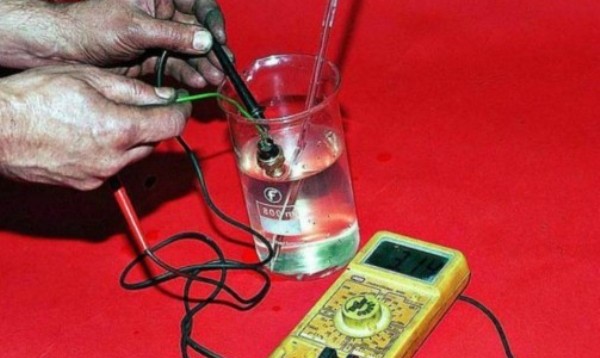

Для начала опишем первый способ — как проверить термодатчик путем помещения его в воду:

1. Для начала нужно положить термометр в емкость с холодной водой. Как вариант, можно использовать чайник. Желательно использовать электронный девайс, так как нужно будет измерить температурный показатель при повышенных температурах.
2. Затем к контроллеру нужно подключить тестер — мультиметр, который нужно настроить в режим замера сопротивления.
3. Затем сам ДТОЖ устанавливается в чайник.
4. Произвести замер показаний регулятора и записать их на бумажку.
5. Далее, емкость ставится на печку и нагревается, при этом вы должны снимать значения сопротивления ДТОЖ при достижении основных точек нагрева — 15, 15, 20, 25 градусом и т.д.
6. После этого необходимо сравнить полученные значения с теми, которые приведены в таблице.

Фотогалерея «Диагностика своими руками»

1. Замер сопротивления регулятора

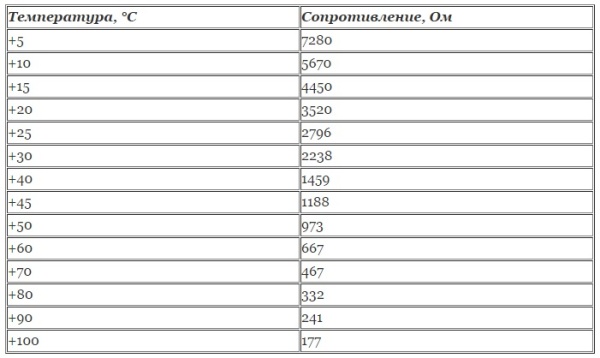

2. Таблица зависимости параметров ДТОЖ

В том случае, если показания отличаются от наиболее оптимальных, это говорит о поломке регулятора, соответственно, его надо будет менять. Есть еще один вариант диагностики. Как проверить указатель температуры охлаждающей жидкости без термометра?

Принцип этого метода заключается в том, что при нагреве температурный показатель воды будет составлять максимум 100 градусов, не больше. Поэтому эту точку можно взять за основное значение и произвести замер сопротивления. Когда вода закипит, уровень сопротивления регулятора должен составлять около 177 Ом. Если взять во внимание погрешности, то данный показатель может составлять примерно 190-210 Ом.

Действия автовладельца в случае поломки датчика

Если регулятор работает некорректно, то у вас есть несколько вариантов:

• удостовериться в том, что проблема заключается не в обрыве проводки, если это так, то поврежденную цепь нужно восстановить;
• проверить контакты на предмет окисления — для этого провод питания нужно отсоединить, а контакты зачистить;
• если эти действия не помогли, то единственным выходом будет замена.

Проверка датчика температуры охлаждающей жидкости

Для начала, нужно разобраться, где стоит датчик температуры ОЖ. Если просто, ДТОЖ  представляет собой компактное устройство в корпусе, которое должно напрямую контактировать с охлаждающей жидкостью для измерения ее температуры.

На датчике выполнена резьба. Благодаря такой резьбе он вкручивается в головку блока цилиндров, может стоять на верхнем шланге радиатора, также местом установки в ряде случаев является корпус термостата.

Обратите внимание, так как датчик должен иметь контакт с охлаждающей жидкостью, низкий уровень антифриза или тосола в системе может быть причиной того, что показания не точные. Получается, перед проверкой датчика следует проверять уровень ОЖ в системе.

Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

В данном случае нужно учитывать, что сбои может давать только один датчик, так как сразу два выходят из строя редко. Так или иначе, определившись с тем, где находится датчик ДТОЖ, местом его установки и общим количеством таких датчиков, можно переходить к тому, как проверить датчик температуры охлаждающей жидкости.

Сначала нужно убедиться, что проводка на датчик исправна. Чтобы ДТОЖ нормально работал, на датчик подается постоянное напряжение 5 Вольт. Чтобы проверить проводку, нужно от датчика отключить провода, после чего завести мотор и мультиметром проверить подаваемое на датчик напряжение.

• В случае, когда напряжение в норме (5 Вольт), тогда можно переходить к проверке датчика. Сначала датчик выкручивается ключом и осматривается на предмет механических повреждений. Далее следует проверять сопротивление и общую работоспособность.

Для этого потребуется мультиметр, электронный термометр, электронагреватель или чайник для подогрева воды. Сняв датчик с машины, проверку ДТОЖ можно осуществить двумя способами.

Чтобы проверить датчик при  помощи нагрева:

• сначала термометр ставится в чайник с холодной водой;
• затем к датчику присоединяется мультиметр, включается режим замера сопротивления;
• теперь сам датчик помещается в чайник;

Далее показания сопротивления фиксируются. Сначала замеры делаются для холодной воды, затем нужно начать нагрев воды. Параллельно фиксируются показания сопротивления при  нагреве  до 10, 15, 20 градусов Цельсия и выше.

Далее полученные показания нужно сравнить с оптимальными, которые можно найти в технической литературе, в специальных таблицах или на автофорумах. Если заметны сильные отличия от нормальных показателей,  тогда датчик температуры охлаждающей жидкости вышел из строя и требуется его замена.

Второй способ проверки ДТОЖ быстрый и простой, однако, менее точный. Термометр для диагностики не нужен. С учетом того, что вода кипит при 100 градусах, то есть температура выше не поднимается, данную отметку можно использовать в качестве контрольной точки.

Остается только  поместить датчик температуры ОЖ в кипящую воду и замерить сопротивление датчика тестером-мультиметром. Нормой считается показатель, когда при  нагреве жидкости до 100 градусов Цельсия датчик показывает среднее сопротивление 175-178 Ом.

Однако, важно учитывать и то, что во время кипения температура может быть не 100, а 96-98 градусов. Другими словами, есть небольшая погрешность. Принимая  во внимание такую поправку, нормальными можно считать показания по сопротивлению датчика на отметке  195-210 Ом.

В любом случае, сравнение полученных данных с таблицей сопротивления ДТОЖ позволяет четко определить, если проблемы с датчиком и работоспособностью терморезистора датчика температуры охлаждающей жидкости.

Замена датчика ОЖ — краткая инструкция

Если очевидно, что датчик температуры ОЖ действительно вышел из строя полностью и на ремонт надеяться не стоит, поможет только одно. Лучший вариант — замена старой детали на новую. Что необходимо сделать, чтобы правильно поменять деталь?

1. Снимите защиту на охлажденном автомобильном двигателе посредством ключа. Им можно также открутить специальные фиксаторы, которые надежно держат встроенный радиатор.
2. Выставьте печку на самый высокий режим, а затем открутите отопительный кран.
3. Поставьте подготовленную емкость для охлаждающей жидкости под радиатором и начинайте отвинчивать пробку, которая закрывает собой слив. При этом важно случайно не попасть прямо на генератор.
4. Слейте антифриз. Это не займет более десяти минут.
5. Передвиньте емкость под мотор, открутите под модулем зажигания специальную заглушку и подождите еще немного, пока жидкость не сольется полностью.
6. Далее необходимо снять специальную резину для защиты и определить местоположение маркировки ДТОЖ на корпусе. Благодаря этому в последствии можно будет без проблем установить новую деталь в верной позиции.
7. Открутите ключом сломанную и установите актуальную деталь.
8. Налейте антифриз в блок цилиндров мотора и радиатор.

Если новая запчастьне будет по какой-то неизвестной причине работать, потребуется ее снова полностью проверить. Возможно это просто брак.

Другими причинами неисправности новой детали может загрязненный генератор, утечка антифриза или слишком плохо закрученный прибор.

Очевидно, что полная замена этой запчасти является не самой сложной операцией в мире. Поэтому ее вполне смогут сделать даже далекие от автомеханики люди. Главное обязательно придерживаться выше описанных рекомендаций и инструкций.

Как самостоятельно заменить

Подготовительный этап:

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

Алгоритм замены:

• Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.
