Индикаторы приборной панели автомобиля

Цветовая классификация. «Светофор» на панели

Современные автомобили порой заставляют почувствовать себя летчиком-истребителем: десятки индикаторов и указателей, непонятные надписи и значки… Но панель приборов призвана не сбивать с толку водителя, а помогать ему — все происходящее на нем подчиняется определенной логике. Подсказки начинаются уже с цвета лампочки: даже не зная значения, можно понять, насколько опасна возникшая проблема, и является ли она проблемой в принципе.

Красный свет можно сравнить с запрещенными правилами дорожного движения — они сигнализируют о серьезных неисправностях автомобиля и часто требуют от водителя немедленных действий. Именно поэтому для них выбран красный – цвет отца, который сразу бросается в глаза. Самые грозные красные индикаторы — это низкое давление масла и низкий уровень тормозной жидкости; увидев их, нужно продолжить поездку на эвакуаторе в сторону ближайшего сервиса.

Желтые или оранжевые огни предупреждают водителя о том, что с автомобилем что-то происходит. Обычно не опасны, но при игнорировании могут возникнуть проблемы. Например, индикатор низкого уровня топлива подсвечивается желтым цветом. Можете ли вы продолжать двигаться? Очевидно да, но в сторону заправки. То есть, увидев желтый свет, водитель должен что-то предпринять — не сразу, а в ближайшее время.

Зеленые огни информативны — они сообщают о том, что какая-то система в машине работает исправно, но водитель должен об этом знать (и учитывать при вождении). Например, включены поворотники, противотуманные фары или круиз-контроль.

Синие огни загораются редко, указывая на то, что в машине активирован специальный режим. Обычно индикатор дальнего света горит синим цветом и — новшество современных автомобилей — холодный двигатель. В отличие от зеленых значков, синие нужно не только учитывать, но и корректировать их действия. Например, не ослепляйте других водителей дальним светом или не нагружайте холодный двигатель.

Как запомнить значение цветов? Взгляните еще раз на первые три — ничего не напоминает? Приборная панель использует ту же цветовую классификацию, что и светофоры. Красный сигнал запрещает движение, желтый требует внимания, зеленый позволяет безопасно управлять автомобилем. Синий цвет условно можно приравнять к зеленому: неисправностей нет, ехать можно, но с некоторыми оговорками.

Прочие ошибки на панели приборов

Волны по кругу и скобки с обеих сторон

Индикатор указывает на низкий уровень тормозной жидкости.

Рулевое колесо с восклицательным знаком

Проблемы с системой электроусилителя руля (EPS).

Красная буква P в круге со скобками

Ручной тормоз (стояночный тормоз) включен. На новых автомобилях ручной тормоз включается автоматически при остановке автомобиля.

Желтый восклицательный знак в круге со скобками

Проблема с системой распределения тормозных усилий (Electronic Brake Force Distribution, EBD). Это более совершенная система, чем ABS, и она работает постоянно, а не только при экстренном торможении.

Желтый круг со сломанными скобками

Индикатор износа колодок. Информация поступает с датчиков расхода, которые постепенно стираются вместе с колодками до разрыва электрической цепи – в этот момент горит такая лампочка. Нужно заменить колодки или проверить датчики.

Молния по кругу со скобами

Система обнаружила проблему с электрическим стояночным тормозом.

Индикатор давления в шинах

Такие индикаторы часто используются на автомобилях, оборудованных датчиками давления в шинах. Сообщается о низком давлении в шинах (падение давления более 25% от номинального).

Значок двигателя с надписью Check, надписи Check Engine, EPC

Такие ошибки говорят о наличии проблем с двигателем. Лампа горит только при работающем двигателе. Это может быть неисправность датчика, плохая топливно-воздушная смесь и так далее. Check Engine переводится с английского как «проверь двигатель». Поломка может сопровождаться неровной работой двигателя, плохой тягой, рывками при движении и так далее. Автолюбители часто в шутку называют эту неисправность «Джеки Чан». Надпись EPC (Electronic Power Control) можно увидеть на автомобилях концерна Volkswagen, означающая проблемы с зажиганием или управлением двигателем.

Надпись ENG A-Stop

Такой показатель можно увидеть на автомобилях с системой «старт-стоп». Зеленый значок горит при выключенных двигателях, желтый указывает на неисправность этой системы.

Двигатель со стрелкой вниз

Индикатор плохого сцепления с двигателем (снижение мощности).

Значок с греческой буквой λ (лямбда) в треугольнике

Система обнаружила неисправность кислородного датчика (так называемый лямбда-зонд). Таких датчиков в автомобиле может быть несколько, они участвуют в регулировке топливовоздушной смеси. Невыполнение этого требования может привести к повышенному расходу топлива или ухудшению сцепления с дорогой.

Индикатор катализатора

Проблемы с нейтрализатором выхлопной системы — перегрев или другая неисправность.

Крышка бензобака или Check Gas Cap

Открыта крышка топливного бака или в топливную систему попадает воздух. Надпись Check Gas Cap переводится как «проверьте крышку бензобака»,

Буква «i» в круге

Информационное сообщение также может напомнить вам о другой ошибке.

Книга на букву «я»

Мы рекомендуем вам прочитать руководство по эксплуатации автомобиля,

Индикатор низкого уровня охлаждающей жидкости

Эти лампочки в той или иной форме сообщают о низком уровне охлаждающей жидкости в системе или о неисправности датчика, отвечающего за контроль уровня – чаще всего окисляются контакты датчика.

Молния и два кронштейна

Неисправность в электронной системе управления дроссельной заслонкой.

Автомобиль на подъемнике, знаки Техническое обслуживание REQD, Сервис, Замена масла

В основном эти лампочки информируют об окончании межсервисного интервала и напоминают о визите в сервисный центр для замены масла или сервисного обслуживания. Обычно интервал устанавливается у дилера, там ошибка снимается с помощью специального диагностического блока. Некоторые из этих неисправностей могут иногда означать серьезное повреждение, прочтите руководство по эксплуатации вашего автомобиля.

Точки и стрелки

Когда горит такая лампочка, это говорит о том, что воздушный фильтр двигателя плохо пропускает воздух, его нужно менять.

Надпись ночной вид

Ночное видение переводится как «ночное видение» — это означает проблемы с системой ночного видения, скорее всего неисправны инфракрасные датчики или их схема.

Надпись ВГРС

Проблемы с рулевым управлением с переменным передаточным числом. Эта технология называется VGRS (рулевое управление с переменным передаточным числом).

Буквы ETCS, ECT PWR, EML

Проблемы с системами ETCS или ETC (Electronic Throttle Control System, Electronic Throttle Control) — электронное управление дроссельной заслонкой, ECT (Electronic Controlled Transmission) — система трансмиссии с электронным управлением, EML (Elektronische Motorleistungsregelung) — электронная система управления двигателем.

Специальные значки на приборной панели

Ключевые значки

Значок ключа указывает на разные состояния электронного ключа в автомобиле — его наличие (зеленый) или его отсутствие (красный). На монохромных экранах эти состояния могут выглядеть несколько иначе.

Ключевые и ключевые значки с молнией

Значок в виде брелока означает, что автомобиль увидел электронный ключ. Тот же значок с молнией указывает на необходимость замены батарейки в брелоке.

Значки ключа или брелока с индикатором зарядки

Пиктограммы на панели приборов с изображением ключа или брелока и индикатором зарядки указывают на необходимость замены элемента питания в ключе или брелоке.

Снежинка или надпись SNOW

Активируется режим движения по снегу или льду, так называемый снежный режим. Такая система обычно ставится на автомобили с автоматической коробкой передач.

Машина в красном треугольнике

Обычно такой свет можно включить при движении на круиз-контроле, когда радар регистрирует близость впереди идущего автомобиля или обнаруживает препятствие.

Автомобиль со стрелами над крышей

Этот значок загорается, когда складной верх открывается/закрывается. Если процесс завершится успешно, индикатор погаснет.

Значок человека и двери

Активирована функция Easy Entry для водителя и пассажиров. Обычно умеет регулировать положение кузова и сидений для удобной посадки.

Надписи Cruise, SET, ACC, значки автомобилей со спидометром

Все эти индикаторы показывают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). Если индикатор мигает, это означает, что в системе есть проблемы.

Значок прямоугольной стрелки

Обогрев заднего стекла включен.

Буквы ДЕРЖАТЬ, АВТО ДЕРЖАТЬ

Активируется система автоматического удержания тормоза, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза, нажмите педаль акселератора.

Буквы о спорте и комфорте

Информирует водителя о выбранном режиме жесткости амортизаторов (также называемых режимами движения, жесткостью подвески).

Высота буквы высокая

Указывает на достижение максимальной высоты кузова на автомобилях с пневматической подвеской.

Надпись CMBS

Ошибка в системе предотвращения столкновений CMBS (Collision Mitigation Brake System).

Динамический отказ подвески

Есть проблемы с системой динамической подвески. Обычно появление этого индикатора указывает на проблему, но управлять автомобилем не запрещается. Если этот индикатор горит красным, проблема критическая, продолжать движение небезопасно.

Значок прицепа или надпись TOW

Указывает на активацию прицепа в режиме буксировки. Этот режим рекомендуется при использовании прицепа или тяжелой загрузки прицепа.

Буква «П» с радаром

Значок для помощи при парковке, которая помогает при парковке. Если этот индикатор зеленый, это означает, что система активирована, если он желтый, значит, возникла проблема.

Машина между полосами, надписи LKW, LDW

Значок помощника по переулку. У разных производителей могут быть разные названия — соответственно LDW (индикатор предупреждения о выходе из полосы движения), LKA (предотвращение выхода из полосы движения), LKA (ассистент удержания в полосе движения), причем обозначения значка могут различаться.

Индикатор Старт-Стоп

Обнаружена неисправность в системе старт-стоп.

Зеленые этикетки с растениями или надписью ECO

Значок указывает на активацию эко-режима, снижающего расход топлива.

Умная надпись

Значок сигнала, указывающий на активированный «умный» режим вождения, функция которого заключается в адаптации к стилю вождения водителя.

Ошибки и индикаторы автоматической коробки передач

Восклицательный знак в красной или желтой передаче

Ошибка с желтой шестерней означает проблемы с АКПП и ее работой в аварийном режиме. Красная шестеренка также может означать проблемы с трансмиссией.

AT или A/T Температура масла, гаечный ключ, зубчатый термометр

Включение одного из этих индикаторов означает наличие проблем с АКПП — АТ (АКПП). Чаще всего это означает перегрев масла в коробке передач или неисправность датчика температуры. Желтые огни указывают на проблемы, когда горит красный, лучше прекратить движение. Также такие лампочки могут свидетельствовать о проблемах с блоком управления коробкой передач.

Ошибка P-Shift; В; п

Эти значки на панели приборов указывают на аварийный (или сервисный) режим работы АКПП. Они могут означать как неисправность, так и перевод коробки передач в сервисный (нейтральный) режим для обслуживания на АЗС (автомобили имеют кнопку включения этого режима).

Автомобильная ось с рычагами

Это может означать различные проблемы с агрегатами трансмиссии, включая перегрев трансмиссии, проблемы со сцеплением и прочее. Точное значение для конкретного автомобиля см в руководстве по эксплуатации.

Коробка передач и авто буквы

Этот индикатор загорается только на автомобилях с автоматической коробкой передач. Значит есть проблемы с АКПП — низкий уровень масла, высокая температура, проблемы с блоком управления АКПП или датчиками.

Стрелка вверх

Указывает на необходимость переключения на более высокую передачу.

Буквы вариатора

Неисправность CVT (бесступенчатая трансмиссия).

Буквы 2-й СТРТ

Некоторые автомобили с автоматической коробкой передач имеют функцию запуска на 2-х передачах, помогающую трогаться с места в сложных условиях (в гололед). Когда загорается этот индикатор, система активирована.

Ботинок по кругу со скобками

Этот показатель встречается на автомобилях с АКПП. Напоминает о необходимости нажать педаль тормоза перед включением передачи.

Значок автомобиля с гаечным ключом

Может указывать на проблемы с двигателем, коробкой передач или иммобилайзером. Более конкретно, что означает эта лампочка в вашем автомобиле, смотрите в руководстве пользователя по ее использованию.

Надпись PWR

Эта лампа загорается при активации режима «Мощность» в автомобиле с автоматической коробкой передач. В этом режиме переключение на более высокую передачу происходит на более высоких оборотах, чем обычно, чтобы получить максимальный эффект.

Буквы O/D Off или Over Drive Off

Этот индикатор указывает на то, что система OverDrive отключена. Доступно только на автомобилях с автоматической коробкой передач, когда эта система отключена, автомобиль не будет переключаться на более высокую передачу для экономии топлива. Если это система OverDrive, также должна быть кнопка для ее отключения.

Значки внешних световых приборов

Зеленая лампочка

Индикатор включенного наружного освещения.

Зеленая лампочка с восклицательным знаком или перечеркнутая лампочка

Перегорели одна или несколько наружных ламп или неисправна их электрическая цепь.

Синий фонарик

Дальний свет включен.

Синий фонарик

Включена активная система дальнего света. Датчик на лобовом стекле контролирует свет фар встречных и проезжающих автомобилей и автоматически включает дальний свет, если это возможно.

Лампа со стрелкой вверх и вниз

Неисправен корректор фар, который автоматически регулирует уровень наклона фар в зависимости от загрузки автомобиля. Датчик наклона кузова может быть неисправен.

Надпись AFS OFF или лампочка со стрелками влево-вправо

Ошибка в системе адаптивного переднего освещения AFS (Adaptive Front-lighting System). Эта система регулирует положение фар для наилучшего освещения дороги.

Буквы ДХО или лампочка с точками

Эти лампочки указывают на работу автоматической системы ближнего света DRL (дневные ходовые огни).

Оранжевая машина и горящие огни

Перегорели лампочки или лампочки задних фонарей – стоп-сигналов или фонарей заднего хода.

Зеленый свет светит в разные стороны

Боковые огни горят.

Фонарь светит влево перекрестным светом

Включены передние противотуманные фары.

Фонарь светит вправо перекрестным светом

Задние противотуманки горят.

Зеленые стрелки в разные стороны

Мигающая стрелка влево или вправо — горит левый или правый указатель поворота, оба мигают — горит аварийная сигнализация.

Диагностический разъем

Для диагностики встроенной электроники Рено Дастер через внешние устройства на автомобиле имеется специальный диагностический разъем для подключения внешних устройств. Шестнадцатиконтактный разъем Keystone расположен с правой стороны передней панели в бардачке и прикрыт декоративной пластиковой заглушкой. Монтажная скоба находится справа, штекер можно откинуть влево на пластиковой петле.

Последовательность диагностики

• Цифровая встроенная система Renault Duster сканируется в строго определенной последовательности. Управление одной системой называется маршрутизацией:
• Подтверждение целостности электрической цепи, предохранителей, надежности контактов, наличия или отсутствия коротких замыканий в отдельных ветвях.
• Идентификация электронных блоков управления и типа бортовой цифровой системы.
• Распознавание и интерпретация кодов ошибок.
• Удалить ошибки.
• Сканирование исполнительных органов.
• Сенсорный тест.
• Диагностика электрических цепей.
• При необходимости перепрограммируйте блоки.
• Запишите результаты.

Электронные системы Рено Дастер необходимо сканировать не менее чем через 30 тысяч километров пробега, а также при обнаружении даже незначительных сбоев в работе агрегатов и ухудшении их работоспособности. Диагностику (и сброс ошибок при необходимости) следует проводить при покупке автомобиля, после ремонтных работ, после замены рабочих жидкостей, после длительной остановки и перед длительными поездками.

Расшифровка индикаторов приборной панели

Рассмотрим самые распространенные значки на приборной панели. У разных производителей может быть немного разный внешний вид, но общие принципы одинаковы. В руководстве к станку есть краткое описание каждого индикатора — проверьте его, если сомневаетесь.

Красные индикаторы

	Восклицательный знак в круге — это схематическое изображение тормозного барабана с колодками по бокам (иногда вместо него используется надпись Тормоз). Это самый серьезный показатель, который есть на панели – автомобиль с поломкой в ​​тормозной системе просто не может остановиться. Если вы за рулем, вы прибыли: быстро сбавьте скорость и сверните на обочину. Будьте готовы использовать моторный тормоз и ручной тормоз, если тормоза отказали. Стоп-сигнал загорается, когда уровень тормозной жидкости в бачке низкий — начните с его проверки. Если он чуть ниже нормы, долейте жидкость, заведите автомобиль, несколько раз нажмите на педаль тормоза и проверьте, не упал ли уровень снова. Если снова загорелся красный свет, есть только один безопасный способ продолжить путь — эвакуатор. Иногда такая же лампочка загорается при включении стояночного тормоза. Логика проста: во-первых, нельзя ездить с отпущенным ручником. Во-вторых, потянуть за ручник (разумеется, на стоящей машине) — простой способ проверить исправность столь важной лампы.
	Эта волшебная лампа Аладдина не что иное, как емкость с моторным маслом, указывающая на низкое давление в системе смазки двигателя. С такой горящей лампой вы вряд ли далеко уедете (если постараетесь, наверняка засудите двигатель). Быстро остановитесь, заглушите двигатель и проверьте уровень масла — скорее всего, он ниже минимальной отметки.
	Красный аккумулятор указывает на отсутствие заряда — можно ехать, но незадолго до полной разрядки аккумулятора. Используйте этот запас времени, чтобы самостоятельно добраться до ближайшего сервиса. Основная появляется в гибридных автомобилях, когда возникает проблема с тяговой батареей. Действия те же — ищите пользу.
	Пассажир надул большой пузырь жвачки? Нет, дальше хуже: В машине проблемы с подушками безопасности. С такой лампой можно ездить дальше, но в случае аварии подушки безопасности не сработают — помните об этом. Компьютерная диагностика выявит точную причину ошибки – запланируйте визит в сервис.
	Красный термометр в воде — двигатель перегревается. Как правило, этот индикатор встречается в автомобилях без указателя температуры, но может и дублировать его. Правильные действия: включить плиту на максимум, остановить и остудить. Потом потихоньку едем в сервис и следим за температурой — «кипятить» двигатель очень вредно. В случае утечки охлаждающей жидкости (лужи под капотом) лучшим решением будет вызов эвакуатора.

Жёлтые индикаторы

	Самая известная желтая метка — «джекичан», она же Check Engine или просто «чек». Указывает на неисправность двигателя. Они могут быть незначительными и почти не влиять на его работу, а могут вызвать серьезные проблемы. Например, при выходе из строя свечи зажигания может быть поврежден каталитический нейтрализатор, если вы продолжите движение в этом режиме. Действовать по ситуации: при отсутствии заметных ошибок в работе двигателя записаться на диагностику. А если звук изменится или тяга ухудшится, не рискуйте — вызывайте эвакуатор.
	Лампа неисправности ABS — антиблокировочная система тормозов. Сама тормозная система продолжит нормально функционировать (поэтому индикатор не красный), но при экстренном торможении автомобиль может занести. Наиболее частым источником проблем с АБС являются датчики системы или их проводка. Компьютерная диагностика в сервисе поможет точно установить причины.
	На машинах, оснащенных датчиками давления в шинах, есть соответствующая лампа – она загорается при падении давления более чем на 20% в одном из колес (включая запасное). Остановитесь и найдите спущенную шину.
	Некоторые подушки безопасности не работают. Но не из-за системной ошибки, а из-за их принудительного отключения (например, для перевозки ребенка в детском кресле или при движении по бездорожью). Такая лампа может автоматически загореться, если на переднем сиденье едет маловесный пассажир — система считает его ребенком и отключает подушку. Лучше пересадить его на задний ряд.
	Сигнализация отключения системы стабилизации. Его можно отключить как вручную, нажатием кнопки, так и автоматически, из-за какой-то ошибки. Действуйте по ситуации: если лампа загорелась без вашего участия, запланируйте визит в сервис для поиска проблемы.

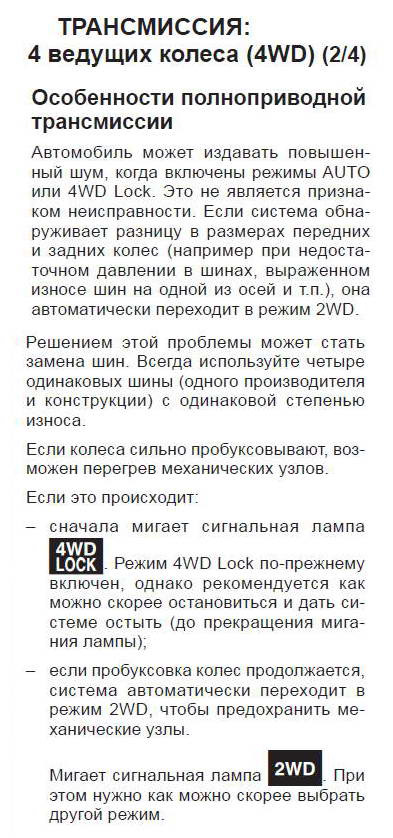

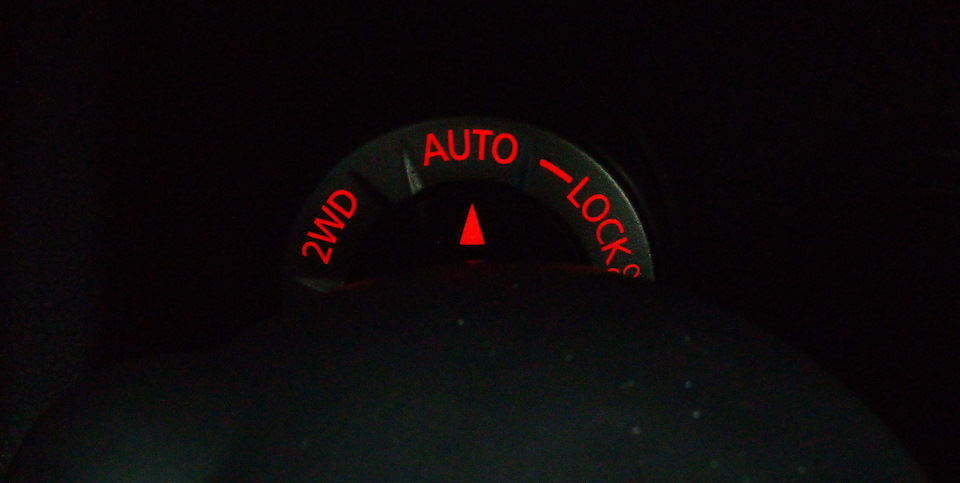

	Принудительная блокировка одного из дифференциалов полноприводного автомобиля. Желтый цвет лампы напоминает о том, что в этом режиме есть ограничения: как правило, нельзя ездить по твердому покрытию (асфальт). Не забывайте отключать замки при движении по бездорожью, чтобы не повредить коробку передач.
	Первая иконка — в приемной нет электронного ключа. Второй значок — ключ найден, но батарейку нужно заменить.
	Эксклюзивная лампа для дизельных двигателей: работают свечи накаливания. Рекомендуется запускать двигатель только после того, как индикатор погаснет.
	Если в топливную систему попала вода или лед, необходимо очистить или заменить топливный фильтр.
	Самый пессимистичный показатель – это минимальный остаток топлива в баке, пора заправляться.

Зелёные и синие индикаторы

	Активируется круиз-контроль — система самостоятельно поддерживает заданную скорость и (если «круиз» адаптивный) контролирует дистанцию ​​до впереди идущей машины. Мигающий индикатор указывает на проблему в системе.
	Переменные режимы подвески: спортивные и комфортные настройки амортизаторов.
	ЭКО РЕЖИМ — включена система экономии топлива или обороты двигателя находятся в наиболее экономичной зоне.
	Работает система Start-Stop, автоматически выключая двигатель при остановке машины.
	Боковые огни горят.
	Противотуманные фары включены.
	Дальний свет включен — вы можете ослепить других водителей. Пожалуйста, не делайте этого.
	Непрогретый двигатель. Ехать можно, но медленно, не жадно педалью газа.

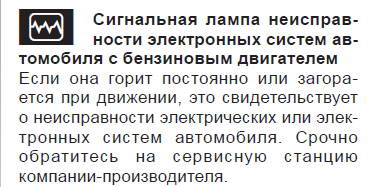

Почему загорается «пила» на Рено

Электронный индикатор неисправности автомобиля может сообщать владельцу и о других неисправностях, но так или иначе они будут связаны с проблемой в системе подачи топлива, воздуха и впрыска.

Теоретически выход из строя любого датчика – ДМРВ, лямбда-зонда, датчика скорости АКПП – может привести к появлению «пилы» на приборной панели. Особое внимание следует уделить состоянию дроссельной заслонки, клапана EGR и катализатора выхлопа – все они имеют свойство зарастать копотью и копотью, заклинивать и приводить к выходу двигателя из строя в момент смесеобразования.

Не оставляйте без внимания и нарушение герметичности впускной системы, и забитый воздушный фильтр, и поломку турбины – все это напрямую влияет на подачу воздуха в двигатель.

Катушки зажигания отвечают за момент воспламенения смеси в бензиновом двигателе – стоит их проверить. Электронная схема реле свечей накаливания на дизеле тоже может выйти из строя, в результате камера сгорания не будет нагреваться, а воспламенение топливной смеси будет не эффективным. Вот почему после холодного пуска появляется значок пилы».

Реже, но бывают такие проблемы, о которых сообщает индикатор неисправности электронной системы Renault»:

• нашли воду в дизеле.
• одна из форсунок топливной аппаратуры дизеля вышла из строя и требует замены: неисправность P1241
• электронный газ грязный, его надо почистить: ошибка DF078 — неисправность в цепи газового привода
• проблема с реле управляющим скоростью вентилятора охлаждения двигателя: ошибка DF019 — неисправность или обрыв в цепи управления реле высокоскоростного вентилятора охлаждения
• если появляется «пила» при разгоне на 3-4 передаче или под нагрузкой (в гору), это может свидетельствовать о том, что в двигатель подается недостаточно воздуха: ошибка DF301.

Значки на панели приборов гибридных автомобилей

Значок батареи или батарея с надписью Main

Указывает на неисправность главной аккумуляторной батареи гибридного автомобиля или цепи высокого напряжения.

Значок автомобиля с восклицательным знаком

Проблемы с электроприводом — аналог Check Engine (проверьте двигатель) для гибридных автомобилей.

Значок батареи с молнией

Высоковольтная батарея автомобиля разряжена.

Заправочная станция и значок электрической вилки

Высоковольтная батарея разряжена и нуждается в зарядке.

Значок черепахи в кругу

Снижает ток батареи до низких значений.

Лампочка с электрической вилкой

Аккумулятор заряжается (подключен к сети).

Метки режима EV или EV

Гибридный автомобиль работает на электрической тяге (активирован режим EV).

Значок автомобиля с сигнальными значками

Звуковая система для предупреждения пешеходов о приближении автомобиля не работает. Такие системы устанавливаются на гибридные и электрические транспортные средства из-за бесшумной работы силовой установки, что позволяет пешеходам и другим участникам дорожного движения не слышать приближение автомобиля.

Значок автомобиля с сигнальными значками

Неисправность в электрической цепи электромобиля может сопровождаться снижением мощности силовой установки. Красный цвет индикатора показывает, насколько критична ошибка; не рекомендуется управлять автомобилем с таким показателем.

При самодиагностике на дисплей могут быть выведены четырехзначные коды ошибок. Их расшифровка:

P3500 Цепь электронной противоугонной системы иммобилайзера двигателя
P3501 Ошибка связи с климатом
P3502 Ошибка связи с BVA (круиз)
Ошибка связи АБС P3503
P3504 Цепь датчика давления охлаждающей жидкости
P3505 Сбой системы питания
P3506 Цепь катушки зажигания цилиндра № 1 и стр. 4 замкнута на массу
P3507 Цепь катушки зажигания цилиндра № 2 и стр. 3 замкнута на массу
P3508 Цилиндр № 1 и № 4 Неисправность цепи катушки зажигания
P3509 Цилиндр №2 и 3
P3511 Замыкание цепи управления реле привода на массу
Цепь электромагнитного клапана продувки адсорбера P3515 замкнута на + bat
P3517 Цепь сигнальной лампы OBD
P3518 Цепь сигнальной лампы температуры охлаждающей жидкости замкнута на +bat
Цепь сигнальной лампы температуры охлаждающей жидкости P3519 замкнута на массу
P3520 Обрыв цепи сигнальной лампы температуры охлаждающей жидкости
P3521 Сигнальная лампа цепи температуры охлаждающей жидкости
Цепь управления холостым ходом P3522 замкнута на +bat
P3523 Электронная цепь педали открыта
P3524 Электронная цепь педали замкнута на +12В
P3525 Электронная цепь педали замкнута на массу
P3526 Неисправность в электронной цепи педали
P3527 Цепь климат-контроля разомкнута
P3528 Цепь кондиционера замкнута на +12 вольт
P3529 Цепь климат-контроля замкнута на массу
P3530 Неисправность в цепи климат-контроля
3500 Цепь электронной противоугонной системы иммобилайзера двигателя
3501 Ошибка связи с климатом
3502 Ошибка связи с БВА (круиз)
3503 Ошибка связи АБС
3504 Цепь датчика давления охлаждающей жидкости
3505 Ошибка системы питания
3506 № цепи катушки зажигания цилиндра. 1 и п.4 замкнуты на массу
3507 № цепи катушки зажигания цилиндра. 2 и п.3 замкнуты на массу
3508 Неисправность в цепи катушки зажигания цилиндра №1 и поз.4
3509 Неисправность в цепи катушки зажигания цилиндра №2 и поз.3
3511 Цепь управления реле актуатора замкнута на массу
3515 Цепь электромагнитного клапана очистки бака: короткое замыкание на +бат
3517 Цепь встроенной диагностической лампы
3518 Цепь сигнальной лампы температуры охлаждающей жидкости: короткое замыкание на +bat
3519 Цепь контрольной лампы температуры охлаждающей жидкости замкнута на массу
3520 Контрольная лампа обрыва цепи, температура охлаждающей жидкости
3521 Аварийная сигнальная лампа цепи температуры охлаждающей жидкости
3522 Цепь управления холостым ходом замкнута на +бат
3523 Обрыв цепи электронной педали
3524 Электронная цепь педали: короткое замыкание на +12 В
3525 Цепь электронной педали замкнута на массу
3526 Ошибка в цепи электронной педали
3527 Обрыв цепи кондиционера
3528 Цепь климата замкнута на +12 вольт
3529 Замыкание на массу в цепи климата
3530 Ошибка в цепи климат-контроля

Чтобы выйти из режима самодиагностики, нажмите кнопку с булавкой на панели приборов.

Основные коды неисправностей

Полный список ошибок расшифровки Рено Дастер

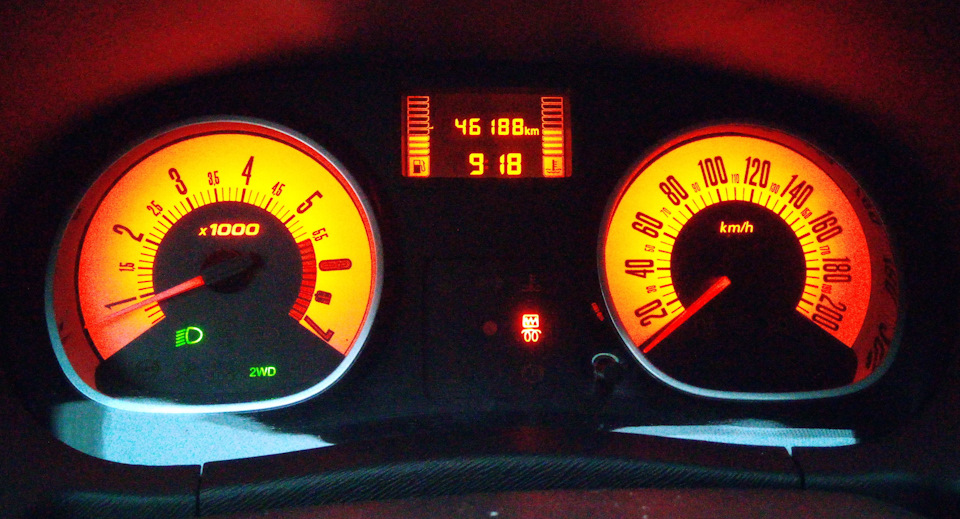

Не успел утром выйти из дома, как заметил, что загорелась сигнальная лампа «ошибка в электронных системах бензинового автомобиля». Также загорелся индикатор «2WD», хотя приводной диск находился в положении «авто”.

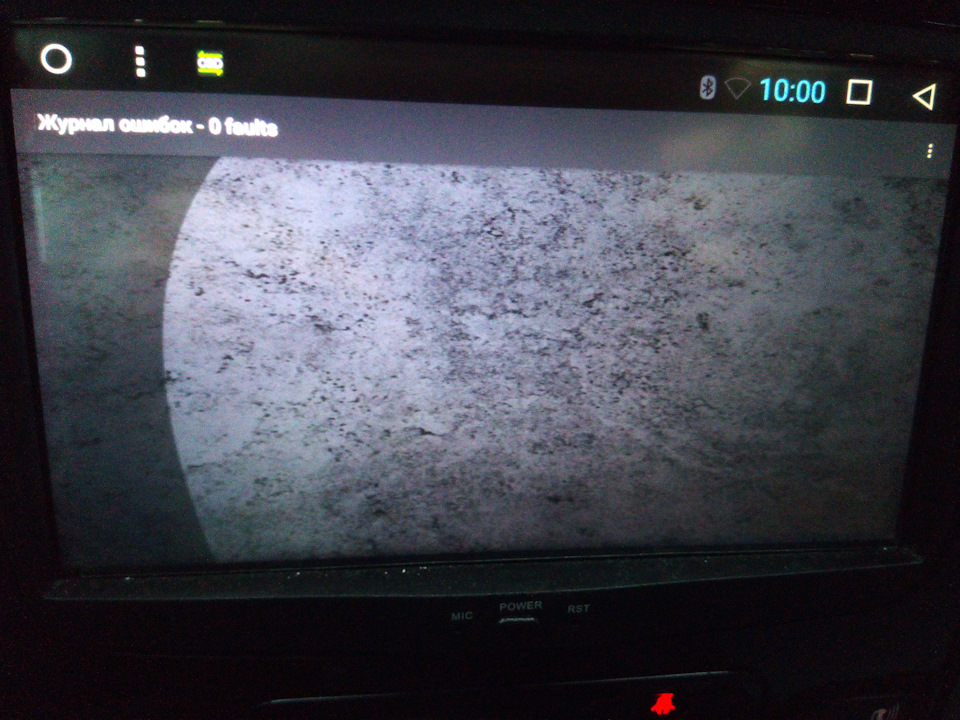

Приступив к работе, я просканировал ЭБУ с помощью Torque на наличие ошибок. Не опознан:

После перезапуска двигателя лампа погасла:

Я посмотрел инструкцию. Вот что я узнал об этом:

Сейчас помню, что при установке шины колеса правого борта были накачаны, по сравнению с левыми, примерно на 0,1 бар. Разница иногда достигает 0,2. Давление должно быть уравновешено. Ведь это, наверное, из-за сегодняшней «подсветки» на приборной панели.

Неисправности систем стабилизации

Trac, DTC, VSA, TCS

Такие лампочки указывают на проблемы с системой контроля тяги, которые могут иметь разные названия — TRAC (Traction and Active Traction Control), DTC (Dynamic Traction Control), TCS (Traction Control System). Противобуксовочная система связана с тормозной системой, поэтому проблемы с последней могут привести к ошибкам DTC.

КДСС надпись

Ошибка KDSS (Kinetic Dynamic Suspension System) означает, что система кинетической стабилизации подвески неисправна.

Иконки спуска/подъема

Подсветка этих индикаторов информативна и показывает состояние систем помощи при подъеме и спуске. Они могут присутствовать на машинах, в список оснащения которых входят системы помощи при старте и постоянной скорости.

Надписи ЭСП БАС

Выявлена ​​неисправность системы помощи при экстренном торможении ESP (Electronic Stability Program) и стабилизации BAS (Brake Assist System). Обе системы связаны друг с другом, поэтому лампочка одновременно показывает аббревиатуры двух систем.

Метки VDC ВЫКЛ., DSC ВЫКЛ., VCS ВЫКЛ

Все эти лампочки означают, что система курсовой устойчивости отключена, отвечающая за выравнивание автомобиля в аварийных ситуациях (например, при заносе). У разных производителей эти системы называются по-разному.

Индикатор выхлопного тормоза

Если этот значок зеленый, это означает, что система торможения выхлопными газами активирована. Если он желтый, он отключен или неисправен. Переключатель обычно находится на подрулевом переключателе.

Восклицательный знак в треугольнике и стрелке

Деактивированная система динамической стабилизации автомобиля — Vehicle Stability Control (VSC) или Dynamic Stability Control (DSC).

Восклицательный знак в треугольнике и надпись 4×4

Ошибка в системе полного привода.

Колесо со стрелкой или буквы BAS

Проблемы с системой помощи при экстренном торможении автомобиля BAS (Brake Assist System) Эту систему в народе также называют «тормозной». Неисправность в этой системе приводит к деактивации системы контроля тяги ASR (автоматическая регулировка проскальзывания, регулировка проскальзывания при ускорении, регулировка противобуксовки).

Буквы МБА ВЫКЛ

Система IBA (Intelligent Brake Assist) не работает во время экстренного торможения. Отвечает за автоматическую работу тормозной системы в случае столкновения.

Раздвижная машина

Датчики зафиксировали пробуксовку колес, и в этом случае можно активировать систему стабилизации.

Столкнулись две машины

Этот индикатор указывает на неисправность в системе экстренного торможения (FCA). Вероятные причины: неисправна передняя камера или передний радар.

Толкатель с ключом, в треугольнике надпись SLIP

Система стабилизации неисправна, в нормальных условиях управлять автомобилем не мешает, но в экстренной ситуации «искусственный интеллект» не поможет.

Неисправности систем безопасности

Надпись подушки безопасности, SRS, «беременный мужчина»

Выход из строя SRS (Supplemental Restraint System) — вспомогательная удерживающая система, относится к пассивным системам безопасности. Индикатор SRS загорается, когда есть проблема с подушками безопасности или их схемой. Автолюбители называют первую отметку «беременный мужчина», эта ошибка часто возникает из-за окисления контактов в цепи подушек безопасности, на некоторых автомобилях это «болячка».

Автомобиль и размахивая вокруг

Отказ системы предупреждения о столкновении. Обычно используется в автомобилях с автономными системами вождения, оснащенными камерами и/или радарами.

Мужчина с ремнем, надпись Side Airbag Off

Указывает на отключение подушки безопасности переднего пассажира. Это может быть признаком неисправности цепи, проблемы с подушкой безопасности или просто отключенной боковой подушкой безопасности пассажира — в современных автомобилях есть эта функция — с отключенной подушкой безопасности вы можете перевозить детей спереди в детских креслах. Переключатель обычно находится на правой стороне приборной панели.

Буквы из АБС, без замка, выдвижной значок автомобиля

Все эти индикаторы указывают на проблему с антиблокировочной системой тормозов ABS. Обычно датчики этой системы есть в каждом колесе, и неисправность любого из датчиков вызовет такую ​​ошибку. Требуется диагностика.

Восклицательный знак в красном треугольнике

Открыта одна из дверей, багажник или капот, водитель или пассажиры не пристегнуты ремнями безопасности и другие аварийные ситуации. Индикатор можно комбинировать с зуммером.

Восклицательный знак в оранжевом треугольнике

Проблемы с электронной системой контроля устойчивости автомобиля (ESP).

Надпись RSCA OFF

Деактивированные боковые шторки безопасности, срабатывающие при опрокидывании автомобиля. Обычно внедорожники оснащаются кнопкой с возможностью отключения этой системы — при сильных кренах кузова шторки могут сработать.

Письмо PCS или автомобиль с ключом

Деактивированная система предотвращения столкновений или предаварийной безопасности — PCS (Pre-collision system или Pre-crash system).

Надпись ЭПБ

Предупреждающий индикатор электронного стояночного тормоза (EPB

Значок ключа или автомобиля с замком

Сработала штатная сигнализация или иммобилайзер. После распознавания ключа он должен выйти. Если этого не произошло, ключ не распознается или возникла другая проблема.

Красный круг

Красный кружок или шар означает срабатывание противоугонной системы, в результате чего двигатель был заблокирован. После распознавания ключа он должен погаснуть, если этого не произошло возможно проблема с иммобилайзером или ключ не распознан.

Как обнулить ошибки?

Входная диагностика (режим самодиагностики, описанный выше) позволяет удалить из памяти определенную категорию ошибок после их удаления. Для этого после устранения неисправности необходимо активировать режим самодиагностики, последовательно нажимая кнопку одометра, выводя на экран информацию об ошибке и удерживая кнопку до исчезновения соответствующей информации. Затем выключите зажигание.
