Как правильно регулируется карбюратор к 135 на газ 53

Если вы пришли к выводу, что настало время регулировки карбюратора к 135, тогда рекомендую ознакомиться с этой статьей. В этой статье я описываю процесс регулировки карбюратора к 135 на газ 53. Так же в этой статье вы найдете схемы карбюратора и важных его частей.

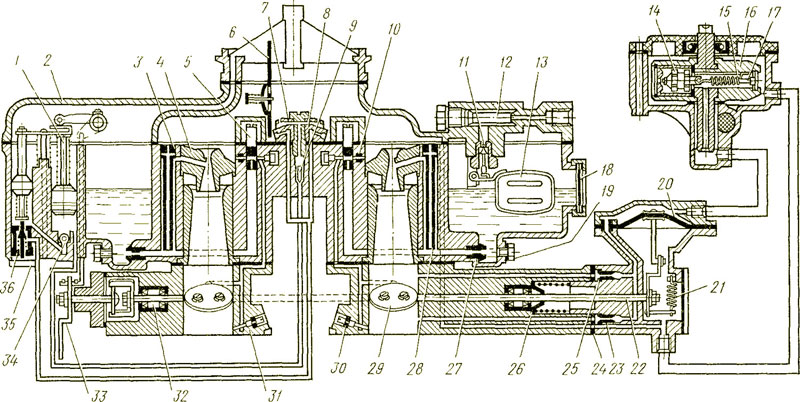

Устройство и предназначение карбюратора к 135

Устройство карбюратора газ-53 состоит из нескольких частей. Расход топлива контролируется независимыми системами регулировки горючей смеси. Характеристики карбюратора газ 53 имеет привод на две камеры, для синхронного распространения горючей смеси. Модификация и устройство карбюратора к 135 снабжена поплавковой камерой сбалансированного типа, это дает возможность одновременно открывать заслонки.

Благодаря улучшению впуска, удалось достигнуть более однородной рабочей смеси. Новая головка блока цилиндров, в паре с коллектором, при качественной настройке сопутствуют уменьшению токсичности. Карбюратор к 135 оснащен винтовыми стенками каналов, при увеличенной степени сжатия, позволяет экономить до 7% топлива.

Главная дозирующая система

Равномерный, постоянный состав рабочей, топливной смеси обеспечивает главная дозирующая система. Характеристики подразумевают установку на каждую камеру топливного и воздушного жиклеров, карбюратор газ 53 в составе дозирующей системы имеется распылитель воздуха. Постоянный состав смеси обеспечивает устойчивую работу на средних оборотах автомобиля.

Параметры дозирующих элементов карбюратора К-135

Параметры	Модификации карбюраторов
Диаметр большого диффузора, мм	27
Диаметр смесительных камер, мм	34
Главные топливные жиклеры, см³/мин	310
Главные воздушные жиклеры, мм, см³/мин	125
Топливные жиклеры холостого хода, мм, см³/мин	90
Воздушные жиклеры холостого хода, мм, см³/мин	600
Распылитель экономайзера, мм	00,75
Распылитель ускорительного насоса, мм	00,6
Жиклеры мембранной камеры: воздушный см³/мин, вакуумный см³/мин	60 250

Система холостого хода

Стабильные и равномерные обороты на холостом ходу на карбюраторе газ достигаются положением дроссельной заслонки. Топливная смесь поступает к рабочей части при обходе ГДС, заслонка для беспрепятственного доступа к цилиндрам должна быть приоткрыта в правильном положении.

Устройством карбюратора к 135 предусмотрена регулировка системы ХХ. Настройка напрямую влияет на расход топлива, винтами качества и количества регулируются параметры подачи смеси.

Поплавковая камера

Элементами поплавковой камеры являются:

• Запорный механизм, игла с мембраной которого, установлена в седле клапана;
• Поплавок, регулирующий количество топливной смеси в камеры.

Основное предназначение поплавковой камеры карбюратора к 135 – поддержка уровня топлива для стабильной работы автомобиля. Камера установлена в главном корпусе карбюратора.

Экономайзер

За реализацию полной мощности двигателя отвечает экономайзер. Состав устройства включает клапан, который подает топливо по каналам в обход ГДС.

Карбюратор газ 53 разработан по соответствию с нормами токсичности, при стабильных нагрузках доступ к камере сгорания блокируется доступ излишнего топлива.

Ускорительный насос

При нажатии акселератора до упора в движении, за дело берется вступает ускорительный насос, встроенный в карбюратор модели к 135. Подача топлива к135му происходит за счёт поршня в цилиндрическом канале, который начинает обогащать смесь. Устройство выполнено с распылителем смеси, за счет этого, автомобиль набирает скорость плавно, без рывков.

Ограничитель числа оборотов

Работа системы производится на пневматике, движение диафрагмы происходит за счет разряжения, проворачивая ось дроссельных заслонок. Связанная с ограничителем механически, система карбюратора газ 53, не позволяет полностью открытие дроссельных заслонок. Количество оборотов двигателя регулируется дросселем.

Система пуска

Запуск охлажденного двигателя производится системой пуска. Процесс происходит следующим образом:

• Вытягивается рычаг привода подсоса, прикрепленный к салону автомобиля, на нужное расстояние;
• Система рычагов приоткрывает дроссель привода воздушной заслонку, тем самым перекрывается воздух.

Запуск производится за счёт обогащения смеси, контроля подачи топлива. Характеристики устройства к135 осуществлены таким образом, чтобы двигатель автомобиля не заглох. Воздушная заслонка имеет клапан, под действием разряжения которого, открывается доступ воздуха, во избежание чересчур обогащённой смеси.

Источник: http://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-k-135-na-gaz-53.html

Регулировка карбюратора газ 3307

Автомобиль ГАЗ-3307 и ГАЗ-3309, производство которых началось в 1990 году, являются представителями четвертого поколения грузовых автомобилей Горьковского автозавода. ГАЗ-3307 с бензиновым двигателем а ГАЗ-3309 с дизельным. При разработке конструкции автомобиля предусматривалась широкая унификация по узлам и агрегатам автомобилей действующего производства, что облегчало техническое обслуживание и ремонт автомобилей в эксплуатации.

ГАЗ-3307 — Бортовой карбюраторный грузовик. Выпускался серийно с конца 1989 года. ГАЗ-3309 — турбодизельный грузовик, выпускался серийно с середины 1995 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твердым покрытием и характеризуются высокими технико-эксплуатационными показателями.

Автомобиль ГАЗ-3307 в 1990 году пришел на смену популярному «газону» ГАЗ-53-12. Как и предшественник, имеет капотную компоновку и двухместную кабину. От предшественника он отличался в основном новой кабиной и оперением. Двигатель, как и шасси в целом, по сути оставался прежним. Эту модель считали переходной, позже вместо нее планировали выпускать более экономичные дизельные грузовики. В 1992 году с конвейера сошла небольшая партия автомобилей с японским дизелем Hino мощностью 136 л. с., но развития этот проект не получил. На Горьковском автозаводе предпочли закупить современное оборудование и наладить выпуск дизелей собственной конструкции. В 1995 году было развернуто производство грузовика ГАЗ-3309 полностью унифицированного по ходовой части и кабине с ГАЗ-3307 (внешне отличается только шноркелем с правой стороны кабины). На нем устанавливался 4-цилиндровый турбодизель воздушного охлаждения ГАЗ-5441.10 рабочим объемом 4,75 л и мощностью 122 л. с.

Грузовой автомобиль ГАЗ-3307 предназначен для эксплуатации по всем видам дорог с твердым покрытием и характеризуется высокими технико-эксплуатационными показателями. Автомобиль имеет цельнометаллическую двухместную кабину капотного типа, с панорамным стеклом, оборудованную эффективной системой вентиляции и отопления впервые применённой на экспериментальном грузовике ГАЗ-4301 в 1984 году. Кабина имеет рациональное размещение органов управления, современную по конструкции панель приборов, мягкую обивку дверей и внутренних панелей, регулируемые сиденья, оснащенные ремнями безопасности. По заказу автомобиль может быть оборудован предпусковым подогревателем. Платформа — с деревометаллическим основанием и тремя откидными бортами, предусмотрена возможность установки надставных бортов и тента.

К середине 1996 года она полностью вытеснила с конвейера карбюраторную модель. В 1998 году прекращен и выпуск ГАЗ-3309 с 4-цилиндровым дизелем воздушного охлаждения. Дело в том, что спрос на «газоны», столь любимые ранее в сельском хозяйстве, резко упал с развалом колхозов. И выпуск дизелей стал нерентабельным. Продолжали выпускать лишь бензиновые автомобили – и то в ограниченном количестве. ГАЗ-3309 был «реанимирован» в 1999 году, но уже с бывшим тракторным дизелем Минского моторного завода – ММЗ Д-245.7 мощностью 122 л. с. Кроме того, на некоторые машины устанавливали 6-цилиндровый дизель ГАЗ-562.10 (лицензионный австрийский Steyr M16) рабочим объемом 3,2 л и мощностью 150 л. с. В связи с введением в России норм Евро 2 грузовики ГАЗ-3307 с устаревшим карбюраторным двигателем ЗМЗ-511.10 утратили перспективы. А на ГАЗ-3309 стали устанавливать минский дизель, соответствующий Евро 2, – ММЗ Д-245.7Е2 мощностью 117 л. с. C 2006 года на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливают бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а с 2008 года — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ фактически был прекращен в 2009 году, но сохраняется их ограниченное производство под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). С 2010 года среднетоннажные грузовики ГАЗ (4х2) оснащают преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный двухосный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях.

Конструкция ГАЗ-3307, ГАЗ-3309

В отличие от ГАЗ-53 у ГАЗ-3307 и ГАЗ-3309 сиденье водителя подрессорено и имеет возможность регулировки как в горизонтальной плоскости, так и угла наклона спинки. Щиток приборов достаточно информативен. Он выполнен из пластика, в котором отформованы отверстия под приборы. Передняя панель, как и у ГАЗ-53, полностью металлическая, только выполнена в ином стиле. Новые кабина и оперение по моде тех лет подчеркнуто угловатые. Места в салоне стало ощутимо больше. Фальшпанели дверей сделаны с дополнительными боковыми карманами, предназначенными для хранения различных мелочей. Кстати, благодаря термошумоизоляции в кабине достаточно тихо.

Несмотря на установку карбюратора К-135 с инерционным воздушно-масляным фильтром, бензиновый мотор ЗМЗ-511.10 достаточно «прожорлив». Дизель ММЗ Д-245.7 более экономичен. Для эксплуатации автомобиля в холодных климатических зонах моторы могли оснащаться предпусковым автономным подогревателем. У машины с дизелем есть одна интересная особенность – труба-воздухозаборник, которая проходит вдоль капота, а затем – у левой оконной стойки. На бензиновый автомобиль устанавливалась 4-ступенчатая КПП, а на дизельный – 5-ступенчатая. Кстати, по характерному вою 4-ступенчатой трансмиссии легко определить, какой автомобиль приближается: ГАЗ-3307 или ГАЗ-3309.

В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля (ГУР). Сам же рулевой механизм поначалу не подвергся особым изменениям – глобоидальный червяк с трехгребневым роликом. Позже, с началом выпуска ГАЗ-3309, появился новый рулевой механизм типа винт – шариковая гайка, который снижает усилие на рулевом колесе. Тормоза в автомобиле – с гидравлическим приводом и гидровакуумным усилителем. Исполнительные тормозные механизмы – барабанного типа, с раздельным контуром по осям. Механический стояночный тормоз расположен на трансмиссии. Электрооборудование было несколько изменено. Вместо генератора постоянного тока, как на ГАЗ-53, был применен новый, переменного тока, с интегрированным электронным регулятором напряжения. Это новшество не всегда себя оправдывало. При плохом контакте в клеммах аккумулятора, а также при опробовании электропроводки «на искру» электроника безоговорочно капитулировала и восстановлению не подлежала. Зная об этой особенности машины, водители возили с собой несколько регуляторов напряжения. Аналогичным образом обстояло дело и с блоком электронного зажигания, в котором часто выходил из строя транзистор. Подвеска в автомобиле несколько изменилась.

Модификации ГАЗ-3307

• ГАЗ-33070 — шасси и бортовой грузовик с карбюраторным двигателем ЗМЗ-511/-513/-5233
• ГАЗ-33072 — шасси с карбюраторным двигателем ЗМЗ-511/-513/-5233 под самосвальные кузова производства САЗ
• ГАЗ-33073 — грузовое такси (кузов с тентом, откидными лавками по бортам, дверцей в заднем борту и откидной лестницей)
• ГАЗ-33074 — удлинённое шасси с карбюраторным двигателем ЗМЗ-513/-5234 под монтаж автобуса КАвЗ-3976 (снят с производства в конце 2007 года)
• ГАЗ-33075 — шасси и бортовой грузовик с битопливным двигателем ЗМЗ-513 для работы на сжиженном нефтяном газе (СНГ) и бензине А-80
• ГАЗ- 33076 — шасси и бортовой грузовик с битопливным двигателем ЗМЗ-513 для работы на сжатом природном газе (СПГ) и бензине А-80
• ГАЗ-33090 — шасси и бортовой грузовик с турбодизелем ММЗ Д-245.7Е2
• ГАЗ-33091 — удлинённое на 1,4 м шасси и бортовой грузовик с турбодизелем ММЗ Д-245.7Е2
• ГАЗ- 33092 — шасси с дубль-кабиной на 7 человек и турбодизелем ММЗ Д-245.7Е2 под пожарные машины и спецнадстройки
• ГАЗ-33094 — удлинённое шасси с турбодизелем ММЗ Д-245.7Е2 под монтаж автобуса КАвЗ-397650
• САЗ-3507-01 — самосвал с трехсторонней разгрузкой на шасси ГАЗ-33072, объем кузова 5 м 3 (10 м 3 с надставными бортами), грузоподъёмность 4,13 т (4,33 т)

Габаритные размеры автомобиля ГАЗ-3307, ГАЗ-3309

Технические характеристики ГАЗ-3307

Характеристики	ГАЗ-3307
Грузоподъемность, кг	4500
Снаряженная масса автомобиля, кг	3200
Полная масса автомобиля, кг	7850
Коробка передач	Механическая пятиступенчатая синхронизированная
Подвеска:	передняя	Зависимая, рессорная, с гидравлическими амортизаторами
задняя	Зависимая, рессорная
Рулевое управление:	Тип	Винт — шариковая гайка
Тормозная система:	Рабочая	Двухконтурная, с гидравлическим приводом
Передние	Барабанные
Задние	Барабанные
Колеса	Диски, размерность	152Б-508
Шины, размерность	8,25R20
Размеры	ГАЗ-3307
Длина, мм	6330
Ширина, мм	2330
Высота по кабине, мм	2350
Колесная база, мм	3770
Дорожный просвет под балкой передней оси / задним мостом, мм	347 / 265
Колея передних/задних колес, мм	1700 / 1560
Габаритные размеры грузовой платформы	ГАЗ-3307
Длина, мм	3490
Ширина, мм	2170
Высота, мм	510
Эксплуатационные показатели	ГАЗ-3307
Максимальная скорость, км/ч	90
Время разгона до 80 км/ч, с	64
Расход топлива, л/100 км (по ГОСТ 20306-90)	ГАЗ-3307
при 60 км/ч	19.6
при 80 км/ч	26.4
Максимальный подъем, преодолеваемый автомобилем, %, не менее	25
Емкость топливного бака, л	105

Характеристики грузовика ГАЗ-3309-352

Источник: http://adaptsport.ru/uhod/regulirovka-karbyuratora-gaz-3307.html

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Источник: http://ilifia-club.ru/to/regulirovka-karbyuratora-gaz-2.html

Система питания

Все двигатели ЗМЗ 53 оснащались системой питания с карбюратором. Помимо этого устройства, в систему входил топливный насос, бак или система баков для хранения запаса топлива, фильтры и трубопроводы для связи узлов системы. Ниже будет рассмотрено общее устройство основного узла системы питания – вертикального карбюратора К 135.

Источник: http://fb.ru/article/351621/karbyurator-k-ustroystvo-i-regulirovka

Неисправности карбюратора

Не соблюдение условий периодичности технического обслуживания автомобиля может привести к поломкам. Неисправности подачи топлива карбюраторным устройством газ 53, прекращает нормальную работу при различных причинах и условиях. При выявлении неисправности узлов, необходимо определить какой именно агрегат дает сбои при работе. Случаются моменты, когда поломки вызваны не корректной работы системы зажигания. Перед ремонтом, необходимо проверить систему зажигания на наличие искры. Карбюратор к 135 стоит открывать только при случаях, если проверена система топливоподачи. Подача топлива может быть затруднена засорением топливо провода или шлангов.

Основные неисправности в работе карбюратора газ 53, может быть обогащение либо пере обеднение смеси. Оба фактора могут быть следствием неправильной регулировки к135му, отсутствие герметичности в работе системы или засорение системы подачи топлива.

Основные моменты:

• Большой расход топлива, неустойчивая работа на холостом ходу;
• Провалы при разгоне или повышенных нагрузках, следствие заклинивания поршня привода ускорительного насоса;
• Засорение жиклеров. Происходит при агрессивной среде эксплуатации, неисправных фильтрах;
• Разгерметизация корпуса поплавковой камеры к135 приводит к обеднению смеси, когда неустойчиво работает ДВС на определенных режимах;
• Перелив топлива в камеру сгорания за счёт неисправностей иглы поплавковой системы приводит к затрудненному запуску автомобиля.

Промывка и продувка систем потоком воздуха, агрегатов производится при выявлении одной из причин нестабильной работы, а также, качестве профилактики. Обычно ремонт карбюратора газ 53 рекомендуется доверить специалистам, они снабжены необходимым инструментом, навыками для качественной работы. Отрегулировать паз холостого хода своими руками можно сняв воздушный фильтр.

Источник: http://prokarbyrator.ru/regulirovka-karbyuratora/regulirovka-karbyuratora-k-135-na-gaz-53.html

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи. Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью.
