Рессоры обычно используются на грузовых авто и прицепах. Для их сохранения необходимо периодически перекрашивать рессоры, очищать от загрязнений и вовремя
Устройство и принцип работы автомобильной рессоры
Подвеска в вашем авто не является принципиально сложной инженерной конструкцией. Из чего состоит рессора, знает практически каждый автолюбитель. Обычно это листы из специальной стали разной длины, которые фиксируются хомутами. В легковых автомобилях рессора чаще всего крепится под мостом, а в грузовых – над ним. Концы рессор присоединяют к кузову с помощью шарниров. Автомобильная рессора передает нагрузку на ходовую часть от кузова или рамы. Есть также конструкции, где листовая рессора работает на изгиб, словно упругая балка. Обычно в ней используется несколько листов. Но в последнее время наметилась тенденция более частого применения монолистовых рессор. В таких конструкциях большая роль отводится амортизаторам, которые серьезно помогают гасить колебания кузова. Важно! Импортные рессоры лучше гасят вертикальные колебания. Они предельно компактны и могут использоваться без амортизаторов.
Источник: http://seite1.ru/zapchasti/ressory-opisanievidyustrojstvoprincip-rabotyfotovideodostoinstva-i-nedostatki/.html
Виды рессор
Листовая рессора
Листовая рессора представляет собой пакет листов различной длины, изготовленных из закалённой стали и соединённых хомутами. В наиболее распространённом варианте рессорной подвески средняя часть пакета закреплена на ходовой части машины и опирается на неё, а концы закреплены на кузове с помощью подвижных соединений (серьги, резинометаллические шарниры). Встречаются и иные конструкции. Листовая рессора работает на изгиб как упругая балка. В последнее время наблюдается тенденция к переходу от многолистовых к малолистовым и даже монолистовым рессорам, иногда — изготовленным из неметаллических материалов (композитов).
Достоинство многолистовых рессор — совмещение в одной простой конструкции функций упругого (пружины) и демпфирующего (амортизатора, поглотителя колебаний подвески) элементов. Последняя функция выполняется за счет взаимного трения листов рессоры.
При разгоне и торможении податливая рессора S-образно изгибается, нарушая геометрию подвески.
В подвесках современных легковых автомобилей листовые рессоры практически не применяются, так как за счёт своей гибкости они допускают под нагрузкой, возникающей при езде, непредсказуемое смещение прикреплённого к ним моста — сравнительно небольшое, но достаточное для нарушения управляемости на больших скоростях. Частично решает проблему введение в подвеску реактивных тяг, но наиболее предпочтительна подвеска с жёстко заданной геометрией, вроде пружинной или торсионной. Единственные случаи применения рессор в современных легковых автомобилях, например, в подвесках автомобиля Chevrolet Corvette и некоторых Volvo, связаны именно с их использованием исключительно в качестве упругого элемента, геометрию же подвески при этом задают рычаги, аналогичные используемым в пружинной подвеске. Современные рессоры часто для уменьшения массы делают не из металла, а из композитных материалов.
Разновидности
- Эллиптическая — в плане имеет форму, близкую к эллипсу; использовались в подвеске конных экипажей и ранних автомобилей; преимущество — большая мягкость и как следствие плавный ход; минус — технологическая сложность, малая прочность, большая чувствительность к продольным, поперечным и боковым силам, вызывающая огромный «увод» моста при работе подвески и S-образный изгиб при разгоне и торможении — соответственно, нарушение управляемости, громоздкость;
- 3/4-эллиптическая: имеет форму трёх четвертей эллипса и, как правило. составлена из одной полуэллиптической и одной четверть-эллиптической; использовалась на экипажах и ранних автомобилях благодаря своей мягкости, к двадцатым годам вышла из употребления по тем же причинам, что и эллиптическая; в настоящее время может использоваться при тюнинге внедорожников с целью повышения, увеличения дорожного просвета, ходов подвески, повышения проходимости и снижения риска поломки рессоры при проезде неровностей, ценой потери возможности адекватно передвигаться по дорогам общего пользования;
- Полуэллиптическая — в виде полуэллипса; наиболее распространённый тип; представляет собой компромисс между комфортабельностью, компактностью и технологичностью, широко распространена на грузовых автомобилях — до сих пор, на легковых — до середины 1970-х годов, исключительно на заднем мосту; «увод» моста при работе подвески и S-образный изгиб при разгоне и торможении присутствуют, но в меньшей степени, чем у предыдущих вариантов, и могут быть частично или даже полностью компенсированы введением в конструкцию дополнительных реактивных штанг;
- Четверть-эллиптическая — конструктивно это половина полуэллиптической, один из концов которой неподвижно закреплён на шасси, а второй — консольно вывешен; как упругий элемент, достаточно жёсткая; применялась как правило для создания независимой подвески, реже — зависимой; находила применение в подвесках таких автомобилей, как ГАЗ-67 (в передней, по две рессоры на борт, располагались продольно), Alvis F-Series (в передней, восемь рессор по четыре на борт, расположены поперечно) или Татра Т77 (в задней, по рессоре на борт, располагались диагонально).
Торсионная рессора
Основным рабочим элементом торсионной рессоры является торсион — упругий стержень, работающий на скручивание. Торсионные рессоры применяются, в основном, для подвесок бронемашин.
Пружинная рессора
Пружинные рессоры железнодорожного вагона
В пружинной рессоре в качестве рабочего упругого элемента используется пружина. Могут использоваться цилиндрические, конические, параболоидные или тарельчатые пружины.
Источник: http://dic.academic.ru/dic.nsf/ruwiki/676983
Из Википедии — свободной энциклопедии
Листовая полуэллиптическая рессора
Рессо́ра (фр. ressort — пружина) — упругий элемент подвески транспортного средства. Рессора передаёт нагрузку от рамы или кузова на ходовую часть (колёса, опорные катки гусеницы и т. д.), смягчая удары и толчки при прохождении по неровностям пути[1].
Источник: http://wiki2.org/ru/Рессора
Важная часть подвески

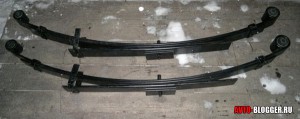

Рессора – упругая составляющая подвески машины, которая обеспечивает распределение нагрузки кузова на его ходовые части. Также служит для смягчения ударов и колебаний во время езды.
Именно данный элемент ходовой части средства передвижения компенсирует разнообразные колебания, которые вызваны дефектами дорог. Вследствие этого, подобная конструкция – важная составляющая машины, обеспечивающая комфортность ее использования для пассажиров.
Рессоры представляют собой соединенные металлические пластины. Это – прочный, недорогой и очень долговечный конструктивный элемент, который обеспечивает нужные для комфортного использования машины характеристики при езде по плохой дороге. Такая конструкция не требует никакого особого ухода, на нее не влияет попадание грязи, влаги, воздействие щебня или гравия.
Источник: http://avto-blogger.ru/podav/chto-takoe-ressora.html
Листовые рессоры
Листовые рессоры применяют в современном подвижном составе редко. Рессоры сочетают в себе свойства упругих элементов и гасителей колебаний. Однако недостатками таких рессор являются большая трудоемкость их изготовления и ремонта, значительная масса, непостоянная сила трения между листами (например, у новых рессор пассажирских вагонов она равна 6–8% статической нагрузки, а в процессе эксплуатации повышается до 20–25%, что нередко приводит к выключению рессор). Листовые рессоры не смягчают горизонтальные толчки.
По форме различают листовые рессоры незамкнутые (подвесные) (рис. 1, а) и замкнутые (эллиптические) (рис. 1, б). Незамкнутая листовая рессора состоит из нескольких наложенных один на другой листов разной длины, соединенных посередине шпилькой и хомутом. Для устранения бокового сдвига листам часто придают желобчатый профиль. Верхний коренной лист имеет на концах ушки или утолщения. Подкоренной лист (один или два) обрезан под прямым углом, остальные наборные листы рессоры обрезаны по трапеции.
Рис. 1 – Листовые рессоры: а – незамкнутая; б – замкнутая
Подвесные листовые рессоры имели наибольшее распространение в нетележечных вагонах, кроме того, их применяли и в тележках четырехосных вагонов. Эти рессоры собраны из нескольких наложенных друг на друга, изогнутых по дуге окружности, постепенно укорачивающихся стальных листов. Посередине листы соединяются шпилькой и прочно насаженным на них (надевается в горячем состоянии) стальным хомутом. Верхний лист, называемый коренным, имеет на концах ушки, которыми рессора шарнирно соединяется с рамой вагона. Лист, прилегающий к коренному листу, называется подкоренным, остальные листы называются наборными.
Изготовляют листовые рессоры преимущественно из желобчатой рессорной стали, профиль которой способствует удержанию листов от перемещения относительно друг друга в поперечном направлении. Кроме желобчатой, используется и плоская полосовая сталь.
Листовая рессора характеризуется размерами в свободном состоянии и под нагрузкой. Расстояние между центрами ушков коренного листа в выпрямленном состоянии называется длиной рессоры. У грузовых вагонов она обычно составляет 1040–1100 мм, а у пассажирских – 1000–1800 мм и реже 2000 мм. Расстояние между центрами ушков коренного листа ненагруженной рессоры называется длиной хорды. Расстояние, измеряемое посередине рессоры, между прямой, проходящей через центр ушков, и верхним (коренным) листом в свободном состоянии рессоры называется фабричной стрелой прогиба. Расстояние от прямой, проведенной через центры ушков коренного листа, до нижней поверхности хомута, которой он опирается на буксу, называется высотой рессоры.
Под действием нагрузки происходит выпрямление рессоры и вследствие этого уменьшение фабричной стрелы. Величина осадки рессоры под грузом, определяемая как разница между фабричной стрелой и стрелой в нагруженном состоянии, называется прогибом. Величина его имеет большое значение для спокойного хода вагона.
Источник: http://limuziny-fantom.ru/hodovaya/dlya-chego-nuzhny-ressory.html
Разновидности рессор
В автомобилестроении нашего времени существует несколько типов рессор, но для обычных серийных авто самое большое распространение получил листовой тип конструкции.
Данная разновидность представляет собой набор стальных листов, которые между собой соединяются специальными хомутами и монтируются на ходовую часть транспортного средства.
Поскольку этот автомобильный узел должен выдерживать повышенные нагрузки, его производят из прочной закаленной стали. По своей форме данная часть ходового агрегата является листами стали прямоугольной формы, которые изогнуты на подобии «серпа».
Чтобы обеспечить всей конструкции дополнительную упругость, каждый лист модифицирован так, что обладает разной степенью изогнутости. Чтобы предотвратить боковое смещение и обеспечить максимально надежную фиксацию, листы имеют форму желоба.
Поскольку рессоры всегда эксплуатируются в условиях постоянных деформирующих движений, то специфика их производства обеспечивает высочайшую стойкость к механическому износу.
В современных моделях легковых автомобилей такой тип узлов используется очень редко. Этому есть несколько причин. Основной из них является то, что легковые машины обычно предназначены для использования на высоких скоростях. При этом к подвеске выдвигаются повышенные требования по надежности и управляемости. Но листовой тип рессор имеет свойство незначительно смещать продольно мест автомобиля, к которому они прикреплены. Это немного ухудшает управляемость машиной на высокой скорости.
Источник: http://seite1.ru/zapchasti/ressory-opisanievidyustrojstvoprincip-rabotyfotovideodostoinstva-i-nedostatki/.html
Кольцевые рессоры
Кольцевые рессоры применяются преимущественно в случаях, когда требуется обеспечить высокую жесткость в малых габаритах (например, в некоторых конструкциях поглощающих аппаратов автосцепки). Достигается это за счет рационального использования материала колец и наличия сил трения между кольцами. Для обеспечения стабильного трения и предотвращения заклинивания применяется смазка.
Кольцевые рессоры (рис. 4, а) представляют собой жесткий упругий элемент для восприятия сжимающих осевых нагрузок. Кольцевая рессора состоит из набора термически обработанных колец, соприкасающихся коническими поверхностями Под действием нагрузки Р, несмотря на значительные силы трения на конусных поверхностях колец, препятствующие их относительному скольжению, они вдвигаются одно в другое. Кольца, передавая усилия своими коническими поверхностями, деформируются: внешние подвергаются упругому растяжению, а внутренние – упругому сжатию. В результате общая высота рессоры H уменьшается. После снятия нагрузки, так как угол конусности β больше угла трения р = arct μ (где μ – коэффициент трения скольжения), рессора восстанавливает свои прежние размеры за счет сил упругости. Взаимное перемещение колец обычно незначительно (1,5–4,5 мм), вследствие чего для получения достаточного прогиба необходимо иметь большое количество колец.
Рис. 4 – Кольцевая рессора и диаграмма ее работы
Величина работы сил трения между кольцами (рис. 4, б), совершаемой при загружении рессоры, зависит от точности их изготовления и наличия смазки.
Источник: http://limuziny-fantom.ru/hodovaya/dlya-chego-nuzhny-ressory.html
Наша продукция
Покрытие отечественных дорог оставляет желать лучшего, что напрямую сказывается на состоянии машины. Изношенные рессоры влияют на снижение плавности хода транспортного средства и приводят к тряске. Игнорирование данной проблемы может стать причиной потери управления при движении и возникновения аварийной ситуации. С другой стороны это ведет к значительным финансовым затратам в будущем, когда помимо рессоры придется ремонтировать или менять целую подвеску. Именно потому следует изготовить рессоры под заказ, чтобы вовремя приспособиться к ситуации и уберечь свой автомобиль.
Измерение длины рессоры |
Измерение прогиба рессоры |
Для заказа рессоры необходимо от руки нарисовать такой же эскиз с Вашими данными и скинуть нам фото на: + 7 916 119-76-87 либо на E-mail
Источник: http://ravon82.ru/remont-i-tyuning/iz-chego-sostoit-ressora.html
Обслуживание рессор
В целях сохранения рессор и недопущения и поломки, периодически необходимо проводить обслуживание данного компонента. Очистка рессор должна производиться не реже 1 раза в 10 000 км. Она подразумевает демонтаж узла, чистку каждой рессоры наждачной бумагой с последующей их промывкой керосином. Далее рессоры следует покрасить краской (быстросохнущего типа), а затем смазать составом из графита и тавота, после чего смонтировать обратно.
Видео: Переборка рессор на газ 2410
Для сохранения рессор, необходимо каждые 2 дня инспектировать их на предмет затяжки их стремянок, за счет которых рессоры и фиксируются к мосту и передней оси. Важное условие – стремянки всегда обязаны быть затянуты.
Смазка рессорных пальцев, а также серег,производится раз в 2 дня. Для проведения работ необходимо использовать тавотонагнетатель, а закачивается смазка через специальные ниппели, которыми оборудованы серьги и пальцы. Стоит помнить, что рессорные пальцы достаточно хрупкие, что исключает использование молотка во время проведения работ. Нужно затягивать болты с предельной аккуратностью, дабы не повредить указанные пальцы.
При эксплуатации машины в тяжелых условиях, целесообразной будет обмотка их шпагатом (просмоленным), после чего узел зачехляется чехлом из брезента, наполненным тавотом.
Источник: http://avtomotoprof.ru/v-pomoshh-avtomobilistu/chto-takoe-ressoryi-i-dlya-chego-oni-nuzhnyi/
Советы по уходу за рессорами
При эксплуатации рессорных подвесок водитель, в первую очередь, должен: • учитывать покрытие дорог, по которым он ездит; • не перегружать автомобиль; • резко не трогаться и не тормозить; • своевременно менять поломанные листы на новые; • прислушиваться и обращать внимание на скрежет рессор; • вовремя обновлять графитную смазку и подтягивать резьбовые соединения. Поэтому долговечность и рабочий потенциал рессор зависит не только от многих конструктивных, технологических и эксплуатационно-ремонтных задач, но также и от профессионализма механиков и водителей.
Источник: http://seite1.ru/zapchasti/ressory-opisanievidyustrojstvoprincip-rabotyfotovideodostoinstva-i-nedostatki/.html
Разновидности зависимых подвесок
Зависимая подвеска бывает двух видов: подвеска на продольных рессорах и подвеска с направляющими рычагами.
Подвеска на продольных рессорах
Шасси состоит из жесткой балки (моста), которая подвешивается на двух продольных рессорах. Рессора представляет собой упругий элемент подвески, состоящий из скрепленных металлических листов. Мост и рессоры соединяются с помощью специальных хомутов. В данном типе подвески рессора также выполняет роль направляющего устройства, то есть обеспечивает заданное перемещение колеса относительно кузова.
Подвеска с направляющими рычагами
Зависимая подвеска данного типа дополнительно состоит из четырех диагональных или трех-четырех продольных штанг (рычагов) и одной поперечной штанги, называемой «тягой Панара». Каждый рычаг при этом крепится к кузову автомобиля и к жесткой балке. Эти вспомогательные элементы призваны препятствовать боковому и продольному перемещению оси.
Балансирная подвеска
Отдельно стоит упомянуть балансирную подвеску – разновидность зависимой подвески, имеющей продольную связь между колесами. В ней колеса, находящиеся на одной стороне автомобиля, соединены продольными реактивными штангами и многолистовой рессорой. Воздействие от неровностей дороги в балансирной подвеске уменьшают не только упругие элементы (рессоры), но и качающиеся балансиры. Перераспределение нагрузки позволяет улучшить плавность хода автомобиля.
Источник: http://limuziny-fantom.ru/hodovaya/dlya-chego-nuzhny-ressory.html
Отрывок, характеризующий Рессора
Наконец государь остановился подле своей последней дамы (он танцовал с тремя), музыка замолкла; озабоченный адъютант набежал на Ростовых, прося их еще куда то посторониться, хотя они стояли у стены, и с хор раздались отчетливые, осторожные и увлекательно мерные звуки вальса. Государь с улыбкой взглянул на залу. Прошла минута – никто еще не начинал. Адъютант распорядитель подошел к графине Безуховой и пригласил ее. Она улыбаясь подняла руку и положила ее, не глядя на него, на плечо адъютанта. Адъютант распорядитель, мастер своего дела, уверенно, неторопливо и мерно, крепко обняв свою даму, пустился с ней сначала глиссадом, по краю круга, на углу залы подхватил ее левую руку, повернул ее, и из за всё убыстряющихся звуков музыки слышны были только мерные щелчки шпор быстрых и ловких ног адъютанта, и через каждые три такта на повороте как бы вспыхивало развеваясь бархатное платье его дамы. Наташа смотрела на них и готова была плакать, что это не она танцует этот первый тур вальса. Князь Андрей в своем полковничьем, белом (по кавалерии) мундире, в чулках и башмаках, оживленный и веселый, стоял в первых рядах круга, недалеко от Ростовых. Барон Фиргоф говорил с ним о завтрашнем, предполагаемом первом заседании государственного совета. Князь Андрей, как человек близкий Сперанскому и участвующий в работах законодательной комиссии, мог дать верные сведения о заседании завтрашнего дня, о котором ходили различные толки. Но он не слушал того, что ему говорил Фиргоф, и глядел то на государя, то на сбиравшихся танцовать кавалеров, не решавшихся вступить в круг. Князь Андрей наблюдал этих робевших при государе кавалеров и дам, замиравших от желания быть приглашенными. Пьер подошел к князю Андрею и схватил его за руку. – Вы всегда танцуете. Тут есть моя protegee [любимица], Ростова молодая, пригласите ее, – сказал он. – Где? – спросил Болконский. – Виноват, – сказал он, обращаясь к барону, – этот разговор мы в другом месте доведем до конца, а на бале надо танцовать. – Он вышел вперед, по направлению, которое ему указывал Пьер. Отчаянное, замирающее лицо Наташи бросилось в глаза князю Андрею. Он узнал ее, угадал ее чувство, понял, что она была начинающая, вспомнил ее разговор на окне и с веселым выражением лица подошел к графине Ростовой.
Источник: http://ravon82.ru/remont-i-tyuning/iz-chego-sostoit-ressora.html
Недостатки
Главный минус – это относительно небольшой срок эксплуатации. Это обуславливается и особенностями использования по большей части. Ведь что такое рессора? Это элемент подвески, который находится непосредственно под машиной. Первым делом снижает ресурс коррозия, и еще рессора быстро проседает и теряет свою упругость. Листы нужно регулярно обслуживать.
Источник: http://fb.ru/article/425872/chto-takoe-ressoryi-na-mashine
См. также
- Рессорное подвешивание
Источник: http://wiki2.org/ru/Рессора
Расположение рессор
Чаще всего в автомобилестроении рессоры устанавливаются на грузовые транспортные средства. При этом выделяют передние и задние конструкции.
Передние в основном предназначены для обеспечения комфортабельности езды в кабине. Задние же обычно имеют другое назначены – несение большей части нагрузки, для этого данный тип автомобильного узла усиливают.
Такое усиление обычно достигается благодаря добавлению большего количества листов. Самой высокой нагрузке подвергается нижняя часть конструкции, в результате чего туда устанавливаются 2-3 специальные коренные рессоры. Хотя такое решение и способствует снижению комфортабельности езды, но значительно увеличивает жесткость подвески.
Источник: http://seite1.ru/zapchasti/ressory-opisanievidyustrojstvoprincip-rabotyfotovideodostoinstva-i-nedostatki/.html
Сборка и закрепление на место
Сборка и установка производятся в обратном порядке. Резиновые втулки перед установкой смачиваются бензином и без просыхания вставляются в шарнир. Гайки пальцев серьги заворачиваются поочередно. Желательно гайки стремянок окончательно затягивать с гружёным багажником, чтобы рессоры выпрямились.
Во избежание неисправностей вашего автомобиля не забывайте вовремя проходить техосмотр, сами просматривайте детали, которые возможно не только продиагностировать у себя в гараже, но и исправить. Теперь вы понимаете, как поменять рессоры, дело вполне несложное и вполне разрешимое. Имея необходимые инструменты, можно сэкономить на ремонте в мастерской, и если есть возможность, то желательно советоваться со специалистами.
источник
Источник: http://ravon82.ru/remont-i-tyuning/iz-chego-sostoit-ressora.html
Почему редко устанавливают на легковые машины?
Все же рессоры заточены на большие веса и перегрузки, а вот на легковых машинах такого нет! Еще одна особенность это то, что пружины делают подвеску намного комфортнее (ямы глотаются «на раз»), вы не будете прыгать на сиденьях как на «козлике».
Рессорная же подвеска, установленная на легковой авто, сделает подвеску не выносимо жесткой, любая кочка будет чувствоваться «пятой точкой». Также страдает и управляемость, ведь ход подвески сильно ограничен.
Если сказать проще — то на легковых вариантах, такая конструкция просто не нужна! Вы же не будете перевозить грузы в 3 – 5 тонн.
Источник: http://seite1.ru/zapchasti/ressory-opisanievidyustrojstvoprincip-rabotyfotovideodostoinstva-i-nedostatki/.html
Критерии выбора
Перед покупкой следует обратить внимание на следующие моменты, чтобы не допустить ошибки при выборе:
1. Цель использования автомобиля:
- регулярные поездки в городских условиях (водитель, один пассажир, не больше 50 кг в багажнике) – в зависимости от лифта подойдут с индексом А или В;
- постоянная транспортировка грузов в багажнике или кузове массой до 250 кг – из-за нагрузки потребуются с индексом С или D.
2. Оборудование автомобиля дополнительными аксессуарами – лебёдками, силовыми бамперами, защитой, дополнительными топливными баками:
- оборудован – по нагрузке нужны с индексами C или D;
- не оборудован – по желаемому лифту подойдут с индексами А или В.
3. Частота и масса дополнительно перевозимого груза – подбирается индивидуально:
- постоянная загрузка задней части до 200 кг – передняя рессора А или В, задняя более жёсткая С.
Источник: http://foksevmash.ru/hodovaya-chast-i-transmissiya/ustrojstvo-ressornoj-podveski.html
