Адсорбер 2170-1164010 Лада Приора.

Назначение:

Адсорбер предназначен для улавливания паров бензина из топливного бака автомобиля.

Применяемость:

• ВАЗ — 2170.

Характеристики:

Габариты изделия: Ширина (мм) — 98

Габариты изделия: Высота (мм) — 232

Габариты изделия: Длина (мм) — 138

Масса изделия нетто (кг) — 0.9

Источник: http://avtofirma63.ru/catalog/avtomobilnaya-elektronika/19840/

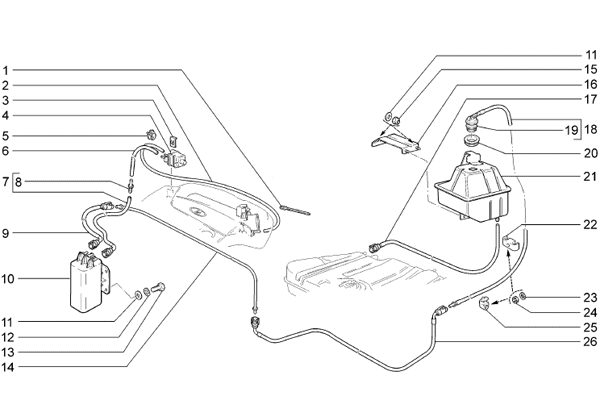

Каталог запчастей ВАЗ Priora 2170 (Приора) — Система улавливания паров бензина

Источник: http://avtozapchasty.ru/epc/pict.php?brand=vaz&id_pict=1498

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.

Мы сотрудничаем с:

Если Вы не знаете, какой способ доставки товара Вам будет удобнее использовать, то оформляйте заказ на любой способ, а когда наш менеджер с Вами свяжется для подтверждения заказа, он порекомендует Вам самый оптимальный способ по стоимости и срокам доставки для Вашего заказа. В какой области России вы бы не проживали всегда найдётся выгодный и удобный для вас способ доставки.

Сроки формирования заказов с позициями «В наличии» 1-4 рабочих дня, после поступления денежных средств (в субботу и воскресение заказы не формируются).
Сроки формирования заказов, включающих услугу по покраске: 3-8 рабочих дней.
Сроки формирования заказов, позиций »под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Доставка осуществляется по всей России и СНГ.
Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1-4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК. Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Для повышения качества обслуживания клиентов производится видео фиксация упаковки заказов.

Источник: http://timeturbo.ru/catalog/standartnye-zapchasti-vaz/adsorbery-vaz/elektroklapan-adsorbera-21103-1164200-03-na-vaz-2110-12-lada-priora/

Принцип работы адсорбера на Приору

Сапун представляет собой емкость, наполненную активированным углем. От него отходят два шланга – отводящий и подводящий, а сам он является частью системы питания двигателя. Действует подобно любому накопителю: когда пары бензина поднимаются по трубкам от бензобака, часть из них успевает превратиться в жидкость и слиться вниз – к бензобаку.

Вторая часть паров попадает во входную трубку поглотителя и остается внутри емкости. Они конденсируются, потому что активированный уголь выступает катализатором операции. Процесс происходит при выключенном двигателе – пока система питания находится в состоянии покоя. Уже после этого топливо будет использоваться двигателем.

За выпуск топлива в Лада Приора отвечает клапан поглотителя, который работает по принципу электромагнитной индукции. Причины неисправностей можно устранить простой заменой электромагнитного клапана продувки адсорбера Приоры. За его движения отвечает специальный датчик поглотителя. Как любая другая деталь выполняющая похожие функции, она критически важна для поддержания работоспособности автомобильной системы.

ЭБУ самостоятельно управляет многими процессами, проходящими под капотом. К числу его обязанностей относится составление топливо-воздушной смеси с правильной пропорцией. Это значит, что ЭБУ должен правильно воспользоваться имеющимися ресурсами (топливом), подключив к работе сапун.

Источник: http://priorik.ru/lajfhak-kak-proverit-klapan-adsorbera-avtomobilya-lada-priora-i-otremontirovat/

Lada Priora sedan 2008, engine Gasoline 1.6 liter., 98 h. p., Front drive, Manual — DIY

Источник: http://drive2.com/l/9506924/

Клапан адсорбера Приора: ремонт и замена

Автомобиль на сегодняшний день — это высокотехнологичное и довольно сложное устройство. Разобраться во всех тонкостях его обустройства простому автолюбителю крайне сложно и практически нереально.

Но все же необходимо, по крайней мере, иметь хоть какие-то понятие об эксплуатации автомобилей. Это позволит вовремя определить возможные технические проблемы и призвать к помощи специалистов по их починке.

В статье рассмотрим такую, с одной стороны, второстепенную деталь как электромагнитный клапан продувки адсорбера Приора, разберем причины его выхода из строя, а также расскажем об основных моментах, на которые следует обратить внимании при его замене.

Источник: http://myducato.ru/lada/klapan-produvki-adsorbera-priora.html

Конструкция и общая схема системы улавливания паров бензина EVAP

Конструкция и принцип работы рассматриваемого устройства достаточно просты. Ниже представлена схема.

Чтобы разобраться в этом, нужно знать, что состоит система из ряда следующих частей:

1. Сепаратор нужен для улавливания паров бензина с последующим возвратом его в жидкой форме обратно в бак. На Приоре он расположен в нише левого заднего колеса. Важно не путать его с адсорбером. В сепараторе (сверху) имеется встроенный гравитационный клапан.
2. Гравитационный клапан нужен для того, чтобы исключить вероятность вытекания топлива из бака, если произойдет опрокидывания автомобиля в случае ДТП. Его еще называют защитным или предохранительным клапаном, который срабатывает при отклонении вертикали на угол свыше 90 градусов.
3. Клапан стравливания давления — устройство, посредством которого исключается вероятность деформации металлического бака при израсходовании бензина. Если говорить проще, то по мере израсходования топлива, внутри герметичного бака образуется вакуум, который может стать причиной деформации его стенок. Чтобы этого не допустить, используется датчик давления, который еще называют сапуном. С ее помощью происходит выравнивание давление внутри бака с атмосферным. Его роль выполняет атмосферный канал на адсорбере. Когда в баке создается вакуум, через воздушный канал всасывается воздух, тем самым выравнивается давление в баке. Если канал неисправен (загрязнен), то увеличивается риск возникновения деформации бака. Именно поэтому на Приоре для подстраховки используется крышка бензобака с клапаном для всасывания воздуха. Этот клапан не выпускает воздух из бака, а впускает его для стабилизации давления.
4. Абсорбент — как упоминалось выше, он представляет собой активированный уголь, временно поглощающий и удерживающий пары бензина, которые поступают к двигателю при продувке.
5. Фильтр предотвращает вероятность попадания гранул активированного угля в клапан продувки, а также загрязнений в адсорбер через воздушный канал.
6. Электромагнитный клапан (клапан продувки адсорбера)— его роль в системе является ключевой, так как именно он отвечает за открытие канала для всасывания паров бензина из адсорбера.
7. Соединительные трубки — нужны для соединения адсорбера с бензобаком, сепаратором и остальными элементами конструкции.

Работа системы контролируется электронным блоком управления, поэтому ее неисправность обязательно сопровождается выведением соответствующих кодов ошибок на экране БК.

Источник: http://priora-expert.ru/sistema-ulavlivaniya-parov-benzina-adsorber-klapan-produvki-separator

Последствия неисправности клапана

Недостаточное функционирование системы вентиляции и конденсации паров топлива в бензобаке приводят к тому, что бензобак не проветривается как это необходимо. В совокупности существует риск вызвать разрежение, которое приводит к повреждению деформациям, бензонасоса.

Более того, отсутствие вентиляции на Приоре адсорбера вызовет накапливание бензина во впускном коллекторе, что в результате негативно отразится на общей работе двигателя, которая проявится в виде выхода из строя катализатора, лямбда-зонда или засорения свечей и т.п.

Источник: http://priorapro.ru/dvigatel/klapan-adsorbera-priora-remont-i-zamena.html

Где установлен?

Как правило, адсорбер установлен под капотом справа по ходу движения автомобиля, к примеру, у ВАЗ 2110 он в виде бочонка.

В других автомобилях он может быть квадратным и установлен слева от двигателя (по ходу движения), под воздуховодом (Лада Гранта), вакуумным усилителем тормозов (некоторые модели Ниссан) или в районе радиатора. У ВАЗ 2114 он расположен возле аккумулятора и воздушного фильтра.

На Фольксваген Пассат Б3 адсорбер находится под воздушным фильтром с правой стороны по ходу движения.

Другие автомобили — смотрите руководство по эксплуатации вашей модели.

Источник: http://autotopik.ru/toplivnaja-sistema/stoit-li-otkljuchat-adsorber.html

Что может сломаться – неисправности

Симптомы неисправности системы, зачастую связаны с двумя деталями – это ограничитель продувки, или датчик адсорбера (цена от 350 руб).

На автомобиле Приора признаки неисправности системы могут быть следующими: Пока двигатель работает на холостом ходу, обороты плавают. ЭБУ должен подать к инжектору правильный объем топлива, чтобы сделать его работу стабильной. Из-за недостатка данных (не работает датчик) ЭБУ «сбивается».

Расход топлива увеличился. В автомобилях марки ВАЗ-2170 может быть несколько причин повышения расхода топлива. Тот же знакомый всем водителям плохой бензин создает настоящую головоломку с поиском неисправностей. Поэтому система улавливания паров бензина может не иметь отношения к поломке – обратите внимание на другие признаки неисправности.

Загорелся «чек»

• Двигатель, разогретый до нормальной температуры, не заводится с первого раза. Это значит, что «выпуск» не может открыться, чтобы пустить топливо к дросселю, а двигатель не получает бензин для того, чтобы сделать первый цикл.
• Снизилась тяга мотора. Разгон стал очень «тяжелым», а машина как будто надрывается, когда водитель сильнее нажимает на педаль газа, повышая обороты.
• Стучит сапун поглотителя Лады Приоры. Неприятный цокот связан с тем, что деталь просто износилась.

Для автомобиля ВАЗ-2170 характерны следующие поломки, касающиеся системы улавливания паров бензина:

• обмотка перетерлась или ее замкнуло;
• повреждение проводки;
• механическое повреждение клапана;
• неисправность датчика.

Признаками неисправности датчика являются:

• плавающие обороты на холостом ходу;
• нестабильная работа мотора, потеря тяги;
• слабое ускорение (мотор не может взять «запасной» бензин из поглотителя газообразных веществ.

Конкретные ошибки необходимо смотреть при помощи диагностического разъема – так информация при диагностике будет гораздо точнее.

Источник: http://priorik.ru/lajfhak-kak-proverit-klapan-adsorbera-avtomobilya-lada-priora-i-otremontirovat/

Когда менять?

Конкретных сроков замены адсорбера нет. Многие владельцы авто с пробегом в 200 тыс. км. даже на задумывались об этом и не знают где находится изделие.

Здесь нужно ориентироваться на признаки неисправности устройства. Об этом в следующем разделе.

Источник: http://autotopik.ru/toplivnaja-sistema/stoit-li-otkljuchat-adsorber.html

Причины возникновения неисправности адсорбера на Приоре и особенности его самостоятельной проверки

В адсорбере находится активированный уголь в гранулированном виде, который со временем размокает, что снижает уровень проходимости воздуха. Обычно такая неисправность сопровождается ошибкой на БК Р0441. Однако, кроме того, чаще встречается проблема, когда частицы угля поступают в корпус электромагнитного клапана и, скапливаясь в большом количестве, не позволяет ему закрываться, что приводит к проблеме плавающих оборотов на Приоре.

Причинами неисправности адсорбера являются следующие факторы:

1. Разгерметизация корпуса адсорбера. Обычно возникает в случае механического повреждения. При такой поломке деталь подлежит замене.
2. Нарушение целостности проводов питания электромагнитного клапана. В этом случае высвечиваются ошибки Р0443/Р0444/Р0445 и Р0446. Это может быть обрыв, замыкание на «массу» или пониженное напряжение.
3. Загрязнение штуцера входа воздуха и фильтрующего элемента. Через входной штуцер в устройство поступает воздух, в результате чего выполняется продувка скопившихся паров. Через штуцер в адсорбер поступают загрязнения, которые приводят к снижению уровня проходимости воздуха. Это становится причиной неэффективной работы устройства.

Для определения причины неисправности, понадобится ориентироваться на соответствующие ошибки или признаки. К примеру, если есть подозрения на нарушение герметичности корпуса, то необходимо снять адсорбер, и осмотреть его состояние. Если дефектов не обнаружено, тогда его герметичность обычно проверяется так:

• затыкаются штуцеры соединения с атмосферой и на электромагнитный клапан;
• подается сжатый воздух в оставшийся штуцер, соединяющий устройство с бензобаком;
• отсутствие признаков утечки воздуха говорит о целостности корпуса адсорбера.

Обязательно осматриваем целостность проводов питания электромагнитного клапана, и при необходимости их прозваниваем. Если имеются подозрения на заклинивание клапана в открытом положении, тогда простой и надежный способ проверки — запустить двигатель, и рукой заткнуть штуцер, соединяющий адсорбер с атмосферой. Если после этого изменится работа двигателя, то причина неисправности выявлена, и остается только ее устранить путем замены детали.

Немаловажно отметить, что в случае загрязнения адсорбера, его необходимо заменить. Это устройство является неразборным, и в случае подозрений на неисправность, подлежит замене. Что касаемо ресурса, то здесь никаких точных цифр нет. Срок службы зависит от многих факторов, в том числе, и качества самого устройства.

Это интересно! Адсорбер на Приору имеет следующий артикул 2170-1164010. Его цена составляет ориентировочно 500-800 рублей.

Источник: http://priora-expert.ru/sistema-ulavlivaniya-parov-benzina-adsorber-klapan-produvki-separator

Замена датчика адсорбера и его проверка

Для проверки и замены датчика адсорбера на Приоре потребуются мультиметр и отрезки проводов.

Для начала снимаем и проверяем адсорбер, для этого подготавливаем к работе автомобиль и, освободив фиксатор, отсоединяем колодку связки проводов от клапана продувки. Щуп мультиметра со знаком « — » подсоединяем к кузову автомобиля («массе»).

В завершении включаем зажигание и замеряем показания напряжения на выводе А колодки связки проводов. Для каждого вывода есть свое обозначение, которое значится на колодке.

Обратите внимание, что напряжение на выводе должно быть ниже 12 В. В том случае, если напряжение на колодку не поступает или оно не достигает 12 В, следовательно, разряжена аккумуляторная батарея или неисправен весь электронный блок управления автомобиля.

Для замены на Приоре клапана адсорбера выключаем зажигание и сдвигаем клапан вверх, освобождая тем самым фиксатор. После чего снимаем его с кронштейна. Чтобы упростить сборку помечаем порядок подсоединения к клапану шлангов маркером.

С помощью крестообразной отвертки ослабляем затяжку хомутов и отсоединяем шланги поочередно. Сначала шланг, соединяющийся с адсорбером, затем шланг, который соединяется с дроссельной заслонкой (корпусом). В завершении заменяем неисправный в Приоре датчик адсорбера.

Не забывайте, что при подаче напряжения на выводы в лада Приора адсорбер должен открыться с характерным клапану щелчком. Собираем клапан в обратной последовательности.

Источник: http://priorapro.ru/dvigatel/klapan-adsorbera-priora-remont-i-zamena.html

На что влияет клапан адсорбера

Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).

Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.

Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

Источник: http://avtika.ru/kak-vliyaet-klapan-adsorbera-na-rabotu-dvigatelya-priora/

А теперь более подробно

Как проверить работоспособность этого устройства? Важным элементом в поглотителе является клапан. Чтобы понять функцию, рассмотрим как работает адсорбер. Когда автомобиль находится на стоянке, в его баке может скапливаться большое количество паров бензина. Некоторая часть паров ловится рекуператором, а оставшаяся часть оседает обратно в бак. Часть, которая была уловлена, отправляется в адсорбер. При заведенном двигателе клапан поглотителя закрывается и прерывает доступ поступления паров, теперь они отправляются в камеру сгорания. Зачем это надо? Когда Вы завели машину, наше устройство не допускает попадания паров в выпускной коллектор, тем самым уменьшая количество вредных веществ в газе.

Источник: http://andresanda.ru/priora/klapan-produvki-adsorbera-proverka.html
